Алюминиевые сотовые панели для вентилируемого фасада

Алюминиевые сотовые панели — это лёгкая и предельно жёсткая облицовка для вентилируемого фасада, которую в Москве и Московской области применяют там, где нужны большие форматы, идеальная плоскостность и негорючесть. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует вентфасад под ключ: подбираем подсистему, рассчитываем узлы и выполняем монтаж с техническим сопровождением на всех стадиях. Сотовая панель (алюминиевый сэндвич с сотовым заполнением) — материал премиального класса для навесных фасадных систем (НВФ) общественных и административных зданий.

Что такое алюминиевая сотовая панель

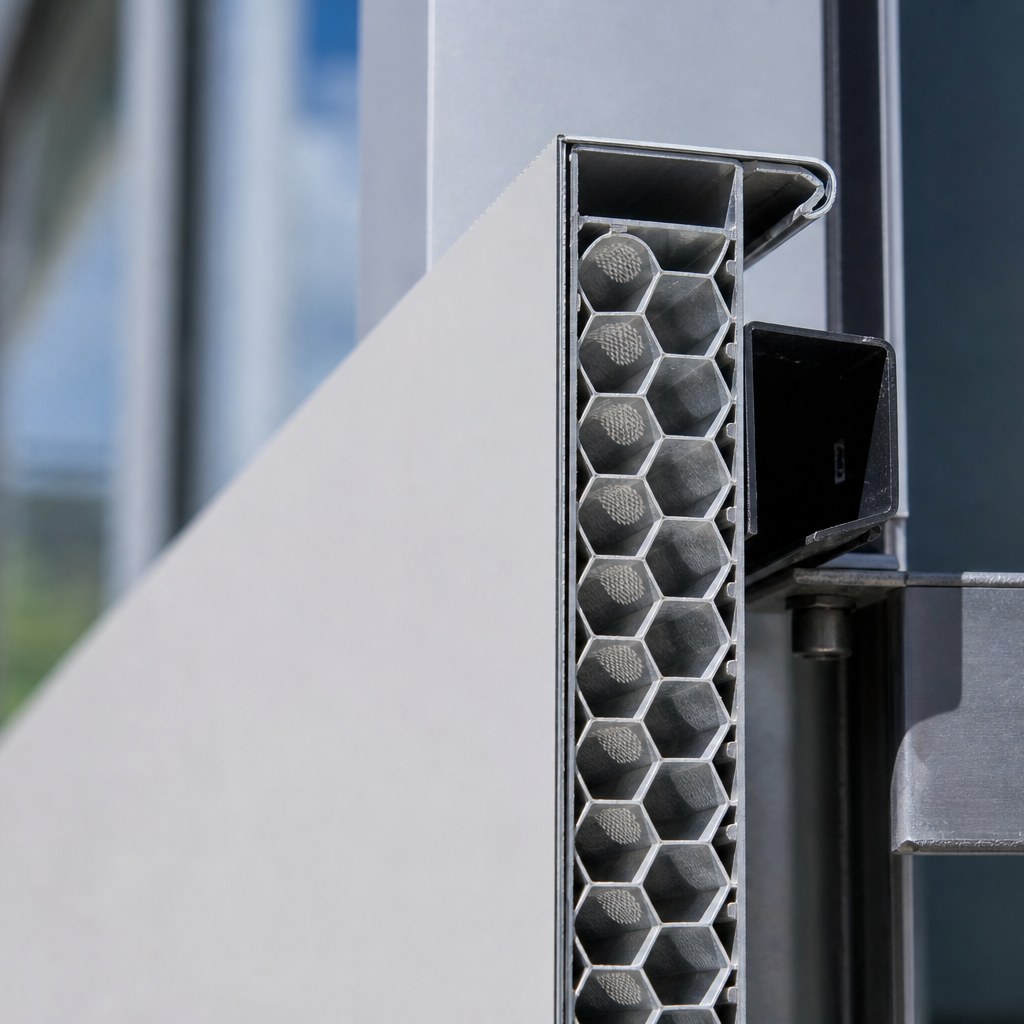

Конструктивно это многослойный композит: две тонкие алюминиевые обшивки приклеены к сотовому заполнителю из алюминиевой фольги, сформированной в шестигранные ячейки (соты). Такая «сэндвич»-схема работает как двутавр в каждой точке плоскости: обшивки воспринимают растяжение и сжатие, а лёгкое сотовое ядро держит их на расстоянии и обеспечивает сдвиговую жёсткость. Благодаря этому при малом весе панель сохраняет геометрию даже на больших пролётах и не «играет» волной, что критично для фасадов с зеркальным или однотонным покрытием, где видна любая неровность.

В отличие от алюминиевых композитных панелей (АКП) с полимерным или минеральным ядром, у сотовой панели заполнение полностью металлическое. Это даёт более высокий класс пожарной безопасности и большую устойчивость к высоким температурам: в составе нет горючего полимерного слоя, поэтому материал применим на зданиях с повышенными требованиями к негорючести облицовки.

Технические характеристики

Ниже приведены типовые ориентировочные параметры алюминиевых сотовых панелей для вентилируемого фасада. Точные значения зависят от производителя, толщины обшивок и плотности сот, поэтому при проектировании их уточняют по техническому листу конкретной серии.

Параметр	Типовое значение
Общая толщина панели	10–25 мм (чаще 10, 15, 20 мм)
Толщина алюминиевых обшивок	0,5–1,0 мм каждая
Размер ячейки сот	6–12 мм
Вес панели	ориентировочно 4–8 кг/м² (в разы легче керамогранита)
Максимальный формат листа	до ~1500 × 4000 мм (зависит от серии)
Сплав обшивок	алюминиевые сплавы серий 3000/5000
Покрытие	PVDF (фторполимер), реже полиэстер; валковая окраска
Группа горючести	НГ / Г1 (в зависимости от состава и покрытия)
Диапазон эксплуатации	от −50 до +80 °C

Ключевые свойства

Жёсткость и плоскостность. Сотовое ядро обеспечивает высокую изгибную жёсткость на единицу веса, поэтому панели держат идеальную плоскость без «эффекта линзы» даже при больших размерах.
Малый вес. 4–8 кг/м² снижают нагрузку на подсистему, анкеры и несущую стену — это удешевляет узлы и расширяет область применения на реконструкции.
Негорючесть. Полностью металлический состав даёт классы НГ/Г1 и предсказуемое поведение при пожаре: панель не поддерживает горение и не образует горящих капель полимера.
Шумопоглощение и теплоизоляция. Сотовая структура и воздушные ячейки частично гасят вибрации и шум, а вентилируемый зазор с утеплителем формирует тепловой контур здания.
Долговечность покрытия. Фторполимерное покрытие PVDF сохраняет цвет и стойко к УФ, осадкам и городской атмосфере Москвы в течение десятилетий.
Коррозионная стойкость. Алюминий образует естественную оксидную плёнку и не ржавеет, что важно для влажного климата и зимних реагентов.

Способы крепления к подсистеме

В составе навесного вентилируемого фасада сотовые панели крепят к алюминиевой или комбинированной подсистеме, между облицовкой и утеплителем сохраняется вентиляционный зазор. Применяют два основных подхода.

Открытое (видимое) крепление. Панель фиксируется заклёпками или винтами к направляющим через лицевую плоскость или кляммеры. Способ дешевле, монтаж быстрее, метизы могут быть в цвет покрытия.
Скрытое крепление. На тыльную сторону панели монтируют кассетные борта (загибы) или закладные элементы (например, по системе с салазками/зацепами), и панель навешивается без видимых метизов. Фасад получается «чистым», без точек крепежа на виду.

Для скрытого монтажа сотовую панель чаще исполняют в виде кассеты: края загибают на станке, формируя жёсткий короб, что дополнительно повышает плоскостность и упрощает навеску. Тип крепления выбирают на этапе проекта исходя из ветровых нагрузок, высоты здания и архитектурных требований.

Монтажные узлы и устройство фасада

Типовой пирог вентфасада с сотовой облицовкой включает несущую стену, кронштейны с терморазрывом, утеплитель с ветрозащитой, вентиляционный зазор и сами панели на направляющих. Ключевые узлы, которые прорабатывает ООО «Дилэнд» в проекте и BIM-модели:

узлы примыкания к оконным и дверным проёмам (откосы, отливы, нащельники);
углы здания (наружные и внутренние), парапеты и завершение фасада;
горизонтальные и вертикальные деформационные и компенсационные швы;
цокольная зона, входные группы, температурные расширения панелей;
организация продухов внизу и вверху для движения воздуха в зазоре.

Зазоры между панелями назначают с учётом температурного расширения алюминия — материал ощутимо «играет» на длине, и без компенсации швов возможны деформации и шум. Расчёт подсистемы и шага кронштейнов выполняют под фактические ветровые районы Москвы и МО.

Нормативная база

Проектирование и монтаж вентилируемого фасада с алюминиевыми сотовыми панелями в РФ опираются на следующие документы:

123-ФЗ «Технический регламент о требованиях пожарной безопасности» — базовые требования к пожарной безопасности облицовки и фасадных систем.
ГОСТ Р 58154 — на навесные фасадные системы с воздушным зазором (конструкции и требования).
СП 2.13130 — обеспечение огнестойкости объектов защиты, классы пожарной опасности конструкций.

Для конкретного объекта применяемость материала по классу пожарной опасности подтверждают протоколами испытаний и техническими свидетельствами производителя — это обязательная часть пакета документов для согласования фасада.

Область применения

Алюминиевые сотовые панели востребованы на объектах, где важны крупный формат, ровная плоскость и негорючесть: бизнес-центры и офисные здания, торговые комплексы, аэропорты и вокзалы, культурные и спортивные объекты, фасады с криволинейными и нестандартными формами. На реконструкции малый вес панели позволяет облицевать здание без усиления несущих конструкций.

Плюсы и минусы

Преимущества	Ограничения
Высокая жёсткость и плоскостность	Более высокая цена, чем у АКП и большинства материалов
Малый вес, низкая нагрузка на стену	Чувствительность лицевой обшивки к точечным ударам
Негорючесть (НГ/Г1)	Требует точного раскроя и фрезеровки на оборудовании
Большие форматы панелей	Нужен квалифицированный монтаж и проработка узлов
Долговечное PVDF-покрытие	Кромки требуют защиты от затекания влаги в торцы сот

Типовые ошибки монтажа

отсутствие или недостаточные температурные зазоры между панелями — приводит к короблению и шуму;
незащищённые торцы сотового заполнения — затекание влаги и снижение долговечности;
перекрытие продухов вентзазора, из-за чего нарушается осушение конструкции;
экономия на кронштейнах с терморазрывом — мостики холода и конденсат;
крепёж не в цвет и неравномерный шаг метизов на открытой системе;
монтаж без проектного расчёта под ветровую нагрузку конкретного района.

Обслуживание

Фасад из сотовых панелей неприхотлив: достаточно периодической мойки лицевой поверхности водой с мягкими моющими средствами, без абразивов и агрессивной химии. Раз в сезон рекомендуется визуальный осмотр узлов, крепежа, герметизации примыканий и чистоты продухов. PVDF-покрытие не требует обновления и сохраняет цвет годами.

Факторы стоимости

Итоговая цена вентфасада с алюминиевыми сотовыми панелями складывается из нескольких составляющих:

толщина панели, толщина обшивок и тип покрытия (PVDF дороже полиэстера);
способ крепления: скрытая кассетная система дороже открытой;
тип и материал подсистемы, шаг кронштейнов под нагрузки;
сложность фасада: количество углов, проёмов, криволинейных элементов;
объём раскроя, фрезеровки и нестандартных доборных элементов;
высотность объекта и условия монтажа (леса, вышки, ППР).

Частые вопросы

Чем сотовая панель отличается от композитной (АКП)?

У АКП ядро полимерное или минеральное, у сотовой панели — полностью алюминиевое сотовое заполнение. Сотовая панель жёстче, держит большие форматы и имеет более высокий класс негорючести (НГ/Г1), но стоит дороже.

Горючи ли алюминиевые сотовые панели?

Состав полностью металлический, без горючего полимера, поэтому панели относят к группам НГ/Г1 и допускают к применению на объектах с повышенными требованиями пожарной безопасности. Применяемость подтверждается протоколами испытаний.

Какой вес у сотовой панели?

Ориентировочно 4–8 кг/м² в зависимости от толщины и плотности сот — это в разы легче керамогранита и натурального камня, что снижает нагрузку на подсистему и стену.

Можно ли сделать фасад без видимого крепежа?

Да, при скрытом креплении панель исполняют в виде кассеты с загнутыми бортами и навешивают на подсистему без видимых метизов, что даёт «чистую» лицевую плоскость.

Подходит ли материал для реконструкции?

Да. Малый вес панели часто позволяет облицевать существующее здание без усиления несущих конструкций, а вентилируемый зазор с утеплителем улучшает теплотехнику.
