Подсистема вентилируемого фасада
Подсистема вентилируемого фасада — это несущий металлический каркас навесного вентилируемого фасада (НВФ), который передаёт вес облицовки и ветровые нагрузки на несущую стену здания и обеспечивает воздушный зазор между утеплителем и наружным экраном. От подсистемы зависят несущая способность, долговечность, пожарная безопасность и геометрия всего фасада. ООО «Дилэнд» проектирует, поставляет и монтирует подсистемы вентфасада в Москве и Московской области с 2008 года: применяем собственную подсистему REVENTAL, а также проектируем и поставляем сторонние навесные системы Sial и Alucom. Этот раздел — техническая база по выбору и расчёту подсистемы для зданий любого назначения и высотности.
Что такое подсистема НВФ и из чего она состоит
Подсистема (несущий каркас, фасадная система) — это совокупность металлических элементов, которые крепятся к стене и образуют опорную плоскость для облицовки. Подсистема не выполняет декоративных функций: её задача — надёжно удержать облицовку, скомпенсировать температурные деформации, сохранить вентиляционный зазор и не допустить разрушения узлов на расчётный срок службы здания (как правило, 25–50 лет в зависимости от материала и условий эксплуатации). Геометрия подсистемы задаёт ровность фасада, ширину швов и положение каждой облицовочной панели.

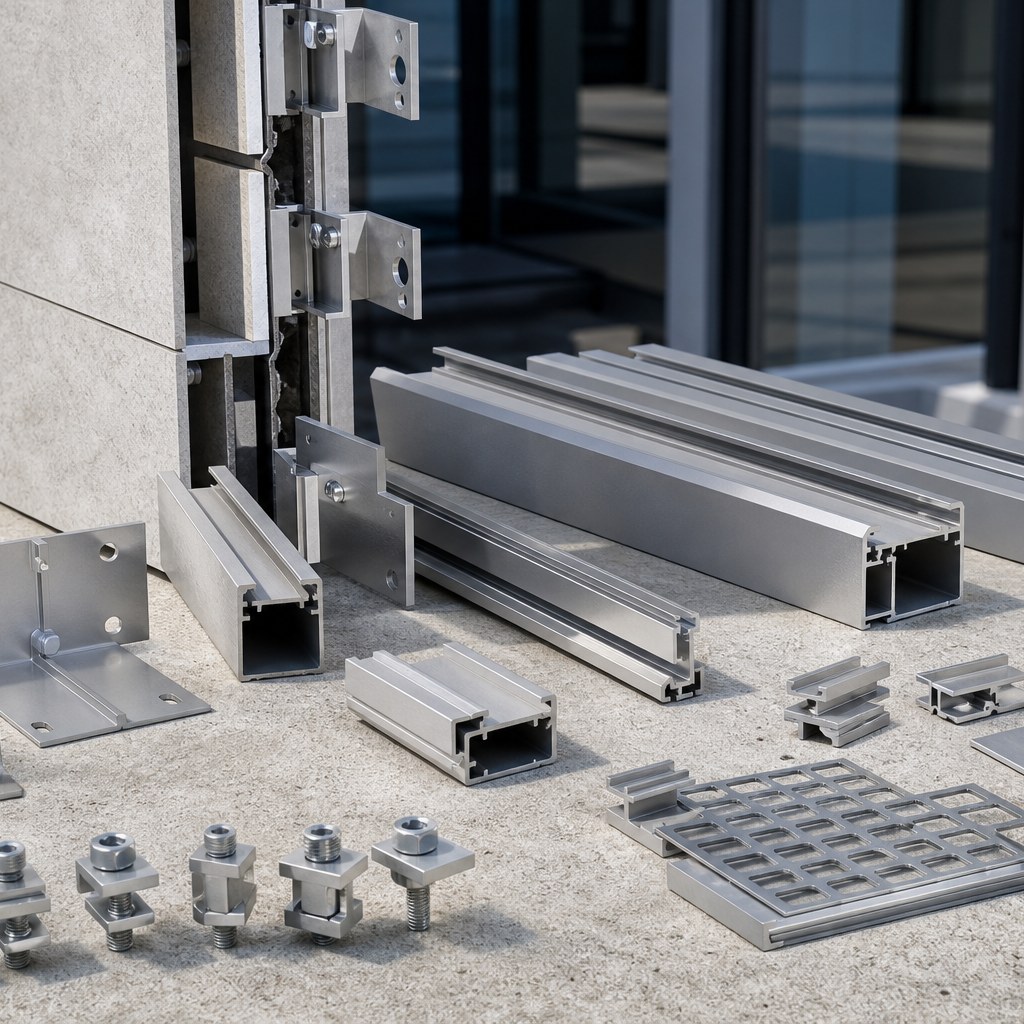

В состав типовой подсистемы вентилируемого фасада входят:
- Кронштейны (опорные и опорно-несущие) — крепятся к стене анкерами и выносят плоскость фасада на нужное расстояние. Опорный (неподвижный) кронштейн воспринимает вертикальную нагрузку от веса облицовки, опорно-несущий (подвижный) — только горизонтальные ветровые усилия, допуская температурное смещение профиля.
- Терморазрыв (паронитовая или полиамидная прокладка) — устанавливается между кронштейном и стеной, снижая мостик холода в точке крепления.
- Направляющие профили — вертикальные (основные) и при необходимости горизонтальные, к которым крепится облицовка. Профиль воспринимает нагрузку от панелей и передаёт её на кронштейны.
- Кляммеры, заклёпки, салазки, аграфы — крепёжные элементы облицовки (видимые или скрытые), зависящие от типа панели.
- Анкерный крепёж — анкеры и дюбели, подбираемые под материал основания (бетон, кирпич, газобетон, монолит).
- Регулировочные и компенсационные узлы — обеспечивают выставление плоскости и свободу термического хода профилей.
Утеплитель, ветровлагозащитная мембрана, тарельчатые дюбели и сама облицовка к подсистеме конструктивно примыкают, но в неё не входят. Подсистема рассчитывается так, чтобы между утеплителем и облицовкой сохранялся непрерывный вентиляционный зазор (обычно 40–60 мм по проекту), через который за счёт естественной тяги удаляются водяной пар и конденсат.
Типы подсистем вентилируемого фасада
Подсистемы классифицируют по схеме передачи нагрузки, материалу и виду облицовки, под которую они спроектированы. Основное деление — по конструктивной схеме каркаса.
Классическая (вертикальная) подсистема
Кронштейны крепятся к стене, на них устанавливаются вертикальные направляющие, к которым монтируется облицовка. Это наиболее распространённая и универсальная схема, подходящая для керамогранита, композитных и металлических кассет, фиброцемента, линеарных панелей. Вертикальная раскладка облегчает отвод воды и упрощает компенсацию термических деформаций.
Межэтажная подсистема
Применяется, когда нагрузку от фасада необходимо передавать на перекрытия (межэтажные диски), а не на самонесущую стену из лёгких блоков. Кронштейны или несущие консоли крепятся в зону перекрытия, что снижает требования к несущей способности заполнения стен (газобетон, пеноблок). Такое решение часто используется в монолитно-каркасных зданиях.

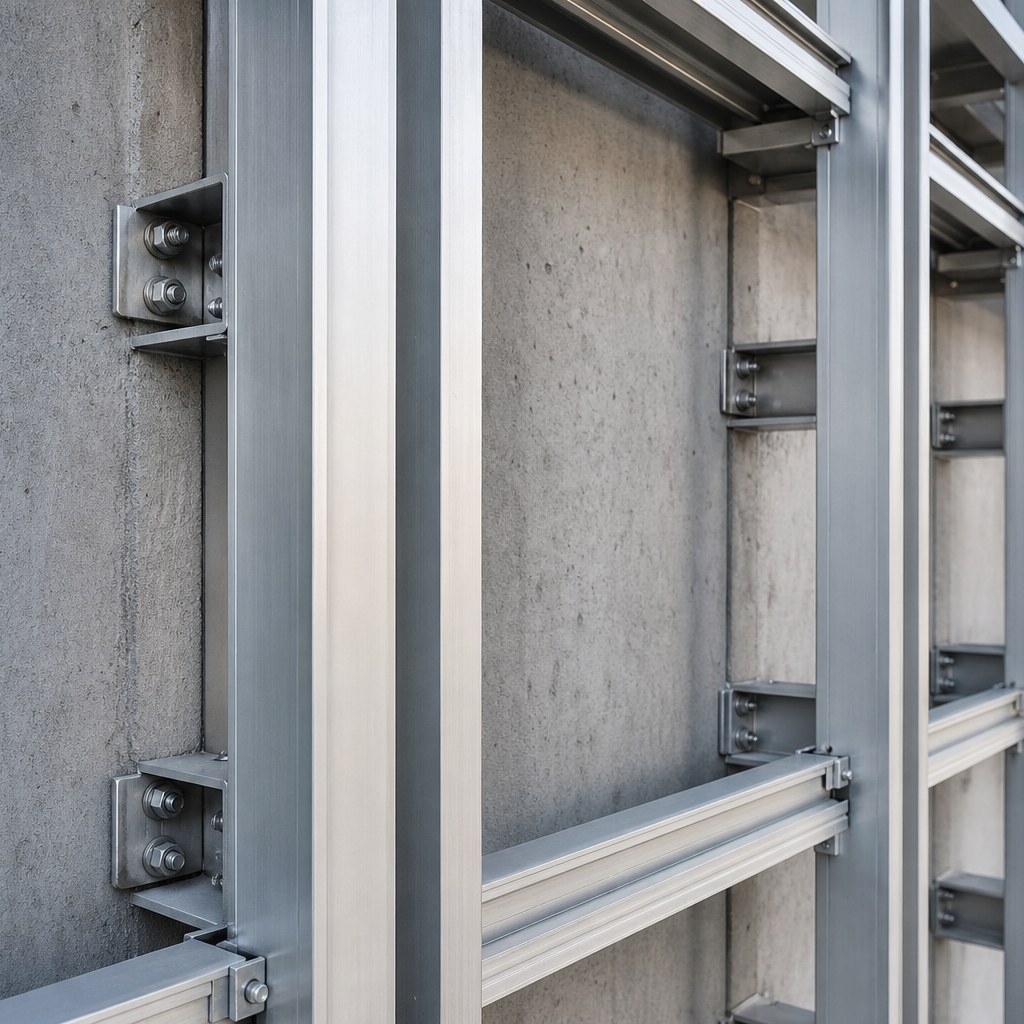

Горизонтально-вертикальная (перекрёстная) подсистема
Каркас формируется из горизонтальных и вертикальных профилей, образуя сетку. Схема применяется под тяжёлую облицовку, крупноформатные панели и сложную геометрию фасада, где требуется повышенная жёсткость и точная регулировка плоскости в двух направлениях.
| Тип подсистемы | Где применяется | Особенности |
|---|---|---|
| Классическая вертикальная | Большинство зданий, типовая облицовка | Универсальна, экономична, простой монтаж |
| Межэтажная | Каркасные здания, лёгкие стеновые блоки | Нагрузка на перекрытия, разгрузка заполнения |
| Перекрёстная (Г+В) | Тяжёлая и крупноформатная облицовка | Высокая жёсткость, точная регулировка |
Материалы подсистемы: алюминий, оцинковка, нержавейка
Материал каркаса напрямую влияет на несущую способность, коррозионную стойкость, пожарные характеристики и стоимость. ООО «Дилэнд» подбирает материал подсистемы под класс здания, агрессивность среды и тип облицовки.
| Материал | Преимущества | Ограничения | Где применяют |
|---|---|---|---|
| Алюминиевые сплавы (например, АД31Т, серии 6060/6063) | Малый вес, коррозионная стойкость, точная экструзия профиля, негорючесть металла (НГ) | Выше цена, ниже температура потери прочности при пожаре, больший температурный ход | Здания высокой этажности, лёгкая и средняя облицовка, ответственные объекты |
| Оцинкованная сталь | Высокая несущая способность, низкая цена, доступность | Зависимость стойкости от толщины и качества цинкового покрытия, чувствительность к повреждению покрытия на резах | Бюджетные и промышленные объекты, тяжёлая облицовка |
| Нержавеющая сталь | Максимальная коррозионная стойкость и долговечность, прочность | Высокая стоимость, больший вес против алюминия | Агрессивные среды, прибрежные/химически нагруженные зоны, премиальные объекты |
Распространены и комбинированные решения: стальные несущие кронштейны с алюминиевыми направляющими либо оцинкованный каркас с нержавеющим крепежом. Важно соблюдать совместимость металлов в узлах, чтобы исключить гальваническую коррозию: при контакте разнородных металлов применяют изолирующие прокладки и крепёж из совместимых материалов.
Несущая способность и расчёт подсистемы
Подсистема рассчитывается на совместное действие нагрузок: постоянной (собственный вес облицовки и каркаса) и временной (ветровое давление и отсос, гололёдные и температурные воздействия). Расчёт ведётся по СП 20.13330 «Нагрузки и воздействия» с учётом ветрового района, высоты здания и аэродинамических коэффициентов для зон фасада (рядовые зоны, углы, парапет, зоны у проёмов, где отсос максимален).
Ключевые исходные данные для расчёта подсистемы:
- Ветровой район и нормативное ветровое давление по СП 20.13330, тип местности.
- Высота и геометрия здания, наличие углов, эркеров, парапетов, проёмов.
- Вес и формат облицовки (керамогранит, композит, керамика, камень), способ крепления.
- Материал и состояние основания, фактическая несущая способность анкеров (по испытаниям на вырыв на объекте).
- Толщина утеплителя и требуемый вынос кронштейна (вылет), ширина вентзазора.
- Температурный диапазон эксплуатации и шаг компенсационных узлов.
По результатам расчёта определяются шаг кронштейнов и направляющих, типоразмеры профилей и кронштейнов, марка и количество анкеров. Чем больше вылет кронштейна (при толстом утеплителе) и чем тяжелее облицовка, тем выше изгибающий момент в узле и тем чаще ставятся опоры. Фактическую несущую способность основания подтверждают прочностными испытаниями анкеров на вырыв непосредственно на объекте — это обязательно для газобетона, пустотелого кирпича и старой кладки, где паспортные значения крепежа могут не достигаться.
Область применения по высотности и классам зданий
Выбор подсистемы и облицовки регламентируется требованиями пожарной безопасности. По 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 2.13130 для наружных стен с внешней стороны нормируются классы пожарной опасности конструкций и применяемых материалов в зависимости от функционального назначения здания (Ф1–Ф5, например жилые Ф1.3, общественные Ф4.1) и его высоты.
| Условие | Типовое требование к фасадной системе |
|---|---|
| Здания повышенной этажности и высотные | Применение систем класса К0 с протоколами огневых испытаний, негорючая минвата, металлическая подсистема НГ |
| Здания с массовым пребыванием людей (Ф1.1, Ф4.1) | Повышенные требования к пожарной опасности фасада, противопожарные рассечки воздушного зазора |
| Малоэтажные и вспомогательные здания | Допускается более широкий выбор материалов в рамках проекта и норм |
Конкретный класс конструктивной пожарной опасности фасада и состав мероприятий назначаются проектом и подтверждаются техническим свидетельством/протоколами испытаний на применяемую систему. ООО «Дилэнд» подбирает подсистему так, чтобы фасад проходил по нормам для заданного класса и высоты здания.
Сертификация и нормативная база подсистем
Подсистема вентфасада применяется как часть фасадной системы, прошедшей подтверждение соответствия. Основные документы:
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ | Требования пожарной безопасности к зданиям и наружным стенам, классы пожарной опасности |
| СП 2.13130 | Обеспечение огнестойкости, требования к наружным стенам с внешней стороны |
| СП 20.13330 | Нагрузки и воздействия, расчёт ветровых и прочих нагрузок на фасад |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия |
| ГОСТ Р 56707 | Комплекты навесных фасадных систем с воздушным зазором. Термины и классификация |
| СНиП/СП по организации строительства и работам на высоте | Производство работ, строительный контроль, охрана труда |
Для применения подсистемы на объекте необходимы: техническое свидетельство/документы о подтверждении соответствия системы, протоколы огневых испытаний, расчёт под конкретный объект и проектная документация. ООО «Дилэнд» обеспечивает комплект документов и BIM-модель фасада при проектировании.
Преимущества и недостатки навесных подсистем
Навесная подсистема даёт инженерные преимущества, но требует грамотного расчёта и монтажа. Ниже — объективная картина.
- Плюсы: разгрузка стены от мокрых процессов, вынос точки росы за пределы несущей стены, ремонтопригодность (замена отдельной панели), компенсация неровностей основания регулировкой, широкий выбор облицовки, всесезонный сухой монтаж.
- Минусы: относительно высокая стоимость металлокаркаса, чувствительность к качеству проектирования и монтажа, необходимость противопожарных мероприятий, требования к квалификации бригады и контролю узлов.
Типовые ошибки при выборе и монтаже подсистемы
- Выбор подсистемы без расчёта на фактические ветровые нагрузки и вылет кронштейна — перегрузка узлов и провисание облицовки.
- Игнорирование испытаний анкеров на вырыв на слабых основаниях (газобетон, старый кирпич).
- Отсутствие терморазрыва под кронштейнами — мостики холода и конденсат.
- Жёсткая фиксация направляющих без компенсации температурного хода — коробление профиля.
- Сочетание несовместимых металлов в узлах без изоляции — гальваническая коррозия.
- Применение подсистемы без подтверждающих документов и протоколов испытаний для требуемого класса здания.
- Перекрытие вентиляционного зазора элементами каркаса или доборами — нарушение вентиляции.
Факторы стоимости подсистемы вентфасада
- Материал каркаса (алюминий, оцинковка, нержавейка) и сортамент профиля.
- Вес и формат облицовки, тип крепления (видимый/скрытый).
- Толщина утеплителя и требуемый вылет кронштейнов.
- Ветровой район, высотность и геометрическая сложность фасада.
- Материал основания и марка анкерного крепежа.
- Объём противопожарных мероприятий и доборных элементов.
- Логистика и сроки поставки; при заказе у ООО «Дилэнд» — цены завода-производителя.
Подсистемы вентфасада — каталог разделов
ООО «Дилэнд» работает с тремя подсистемами. Особо отметим: REVENTAL — это собственная подсистема ООО «Дилэнд», которую мы проектируем и производим сами, с BIM-сопровождением и ценами завода-изготовителя. Sial и Alucom — сторонние подсистемы, которые мы также поставляем и проектируем под объект.
- Подсистема вентилируемого фасада REVENTAL — собственная подсистема ООО «Дилэнд»: производство элементов, BIM-моделирование, гибкие инженерные решения и цены завода-производителя.
- Подсистема вентилируемого фасада Sial — сторонняя навесная система с широкой линейкой профилей и кронштейнов; поставка и проектирование от ООО «Дилэнд».
- Подсистема вентилируемого фасада Alucom — сторонняя алюминиевая и стальная подсистема под различные виды облицовки; поставка и проектирование от ООО «Дилэнд».
Раздел: Вентилируемые фасады под ключ в Москве — ООО «Дилэнд».
Частые вопросы
Чем отличается подсистема REVENTAL от Sial и Alucom?
REVENTAL — собственная подсистема ООО «Дилэнд»: мы сами её проектируем и производим, что даёт гибкость инженерных решений, BIM-сопровождение и цены завода-производителя. Sial и Alucom — сторонние подсистемы других производителей, которые мы поставляем и проектируем под конкретный объект.
Какой материал подсистемы выбрать — алюминий или сталь?
Алюминий легче и коррозионностоек, подходит для высотных и ответственных объектов и лёгкой облицовки. Оцинкованная сталь дешевле и держит большие нагрузки, нержавейка применяется в агрессивных средах. Выбор делается расчётом под нагрузки, класс здания и бюджет.
Нужен ли расчёт подсистемы для каждого объекта?
Да. Подсистема рассчитывается индивидуально по СП 20.13330 на ветровые и весовые нагрузки с учётом высоты, ветрового района, вылета кронштейнов и веса облицовки. Несущую способность основания подтверждают испытаниями анкеров на вырыв.
Можно ли ставить тяжёлую облицовку (керамогранит, камень)?
Да, при условии подбора подсистемы под вес и формат панелей. Для тяжёлой и крупноформатной облицовки применяют усиленные кронштейны, увеличенный сортамент профиля и при необходимости перекрёстную схему каркаса.
Поставляете ли вы только подсистему или фасад под ключ?
ООО «Дилэнд» работает в обоих форматах: поставка подсистемы и материалов либо проектирование, поставка и монтаж вентфасада под ключ с шеф-монтажом и технадзором в Москве и МО.
Подберём и рассчитаем подсистему вентфасада в Москве и МО
ООО «Дилэнд» подберёт и рассчитает подсистему вентилируемого фасада под ваш объект, выпустит BIM-модель и проект, поставит элементы по ценам завода-производителя и выполнит монтаж под ключ. Применяем собственную подсистему REVENTAL, а также проектируем и поставляем Sial и Alucom. Оставьте заявку — рассчитаем подсистему вентфасада в Москве и Московской области.
