Прочностной расчёт облицовки вентилируемого фасада
Прочностной расчёт облицовки вентилируемого фасада определяет, выдержит ли наружный слой навесного фасада ветровую нагрузку и собственный вес без разрушения и недопустимых прогибов. Это обязательный раздел проекта вентфасада, который НВФ Москва выполняет в Москве и Московской области по СП 20.13330. Расчёт нужен техническим заказчикам, генподрядчикам и проектировщикам перед закупкой облицовки и подсистемы, потому что именно он задаёт межосевые расстояния крепежа, тип кляммеров и допустимые форматы плит.
Облицовка вентилируемого фасада — это не только эстетика, но и работающий под нагрузкой элемент. Ошибка в расчёте крепления приводит к отрыву плиты, что особенно опасно на высотных зданиях. НВФ Москва считает облицовку в связке с собственной подсистемой REVENTAL и с учётом данных производства элементов облицовки по собственной технологии, поэтому результат расчёта сразу соответствует реальным изделиям, а не абстрактным образцам.
Что включает расчёт облицовки
- Сбор нагрузок: ветровая нагрузка (давление и отсос) по ветровому району и высотности здания, собственный вес облицовки.
- Выбор расчётной схемы: плита/кассета как пластина или балка на опорах, шарнирные или защемлённые края.
- Проверка крепежа: кляммеры (видимые/скрытые), заклёпки, анкеры скрытого крепления — на отрыв и срез.
- Проверка материала облицовки: прочность на изгиб, краевые расстояния, зоны вырывов вокруг крепежа.
- Прогибы: ограничение прогибов плиты для сохранения геометрии и зазоров.
- Определение шага: межосевые расстояния направляющих и точек крепления.
Нагрузки по нормативам

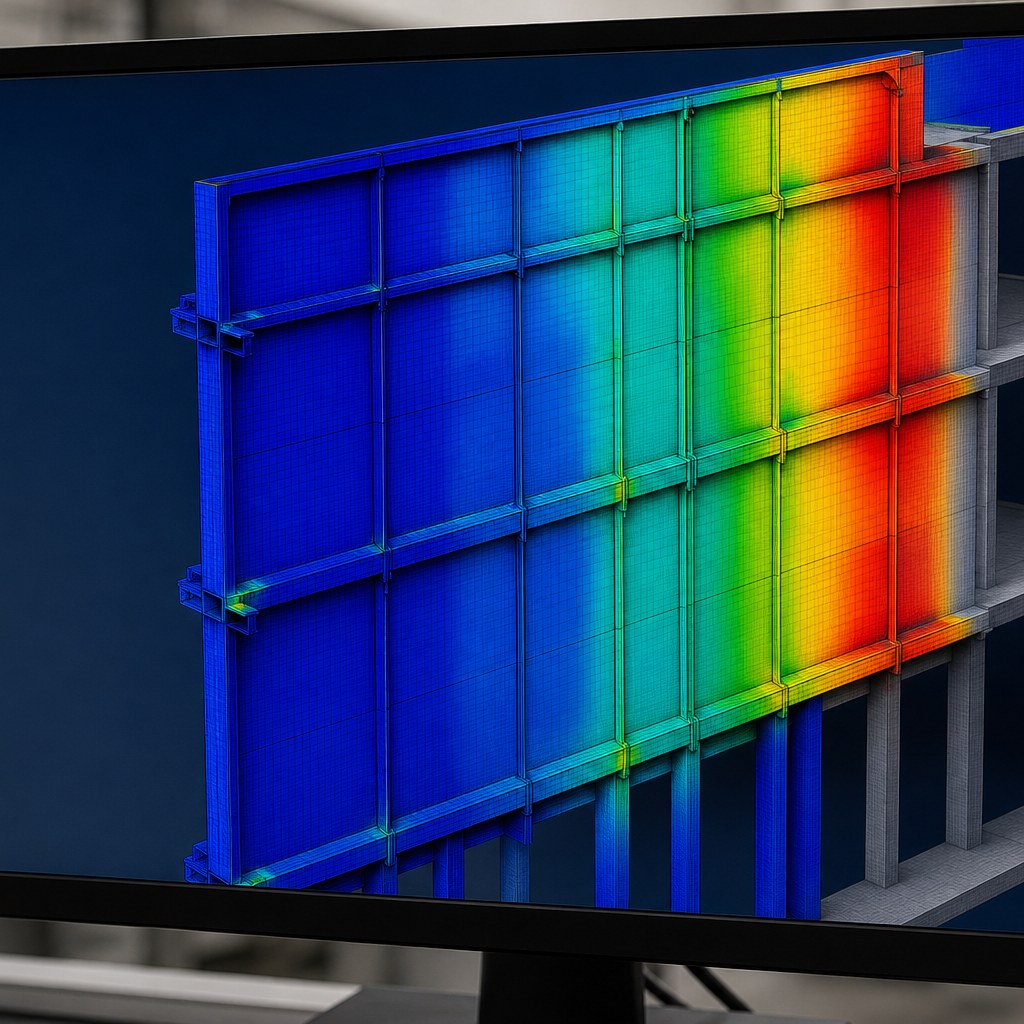

Ветровая нагрузка — определяющая для облицовки, особенно в краевых и угловых зонах фасада, где отсос максимален. Расчёт ведётся по СП 20.13330 с учётом аэродинамических коэффициентов для разных зон фасада. Дополнительно учитываются температурные воздействия, влияющие на зазоры между плитами. Пожарные требования к материалам облицовки и системе в целом регламентируются 123-ФЗ, СП 2.13130 и ГОСТ Р 58154; общие требования к фасадным теплоизоляционным системам — ГОСТ Р 56707.
| Параметр | Что определяет | Норматив |
|---|---|---|
| Ветровая нагрузка | Усилие отрыва на крепёж, шаг точек | СП 20.13330 |
| Собственный вес | Нагрузка на несущие кляммеры/направляющие | СП 20.13330 |
| Пожарные требования | Допустимость материалов и узлов | 123-ФЗ, СП 2.13130 |
| Требования к системе | Общие технические требования | ГОСТ Р 58154 |
Особенности расчёта по типам облицовки
Каждый материал ведёт себя под нагрузкой по-своему, поэтому расчёт облицовки нельзя унифицировать без потери надёжности:
- Керамогранит: хрупкий материал, критичны краевые расстояния и зоны вокруг кляммеров; ограничивается формат и вес.
- Фиброцемент: чувствителен к влагопоглощению и краевым сколам, важен шаг крепления.
- HPL/ХПЛ-панели: значительные температурные деформации, требуется свободное расширение в узлах.
- Композитные кассеты (АКП): расчёт жёсткости кассеты и узлов фиксации, контроль отсоса в углах здания.
- Натуральный камень: большой вес, обязательна проверка скрытого крепления и несущей способности плиты.
Типовые ошибки
- Единый шаг крепления по всему фасаду без усиления угловых и краевых зон, где отсос выше.
- Недостаточные краевые расстояния от крепежа до кромки плиты — скол при монтаже и под нагрузкой.
- Игнорирование температурных деформаций для HPL и композита — коробление и раскрытие швов.
- Расчёт по паспорту другого производителя облицовки, не соответствующего фактическому изделию.
- Отсутствие проверки прогибов — волнистость плоскости фасада.
Факторы стоимости расчёта
- тип и формат облицовки, способ крепления (видимый/скрытый);
- высотность и ветровой район объекта;
- сложность геометрии фасада, число типовых зон;
- необходимость подтверждения испытаниями для нестандартных решений.
Смежные услуги раздела
- Проектирование вентилируемых фасадов — родительский раздел со всем комплексом работ.
- Прочностной расчёт конструкции вентфасада — расчёт несущей подсистемы и анкеровки.
- Геодезическая 3D-съёмка фасада — фактическая геометрия для расчёта вылетов.
- Рабочие чертежи облицовки и фасонных изделий — раскладка и узлы по результатам расчёта.
- Испытания анкеров на вырыв — подтверждение несущей способности крепления.
Частые вопросы
Зачем нужен расчёт, если есть паспорт системы?
Паспорт подтверждает свойства изделия, но не учитывает ваш ветровой район, высотность и геометрию. Прочностной расчёт привязывает крепление облицовки к конкретному объекту.
Можно ли увеличить формат плиты?
Иногда да, но это повышает изгибные напряжения и отсос на углах. Допустимость крупного формата определяется расчётом и при необходимости испытаниями.
Учитывается ли угловая зона фасада?
Да. В угловых и краевых зонах ветровой отсос значительно выше, поэтому там уменьшается шаг крепления или усиливаются узлы.
Что входит в результат расчёта?
Расчётная записка с нагрузками, проверкой крепежа и материала, прогибами и рекомендованными межосевыми расстояниями для рабочих чертежей.
