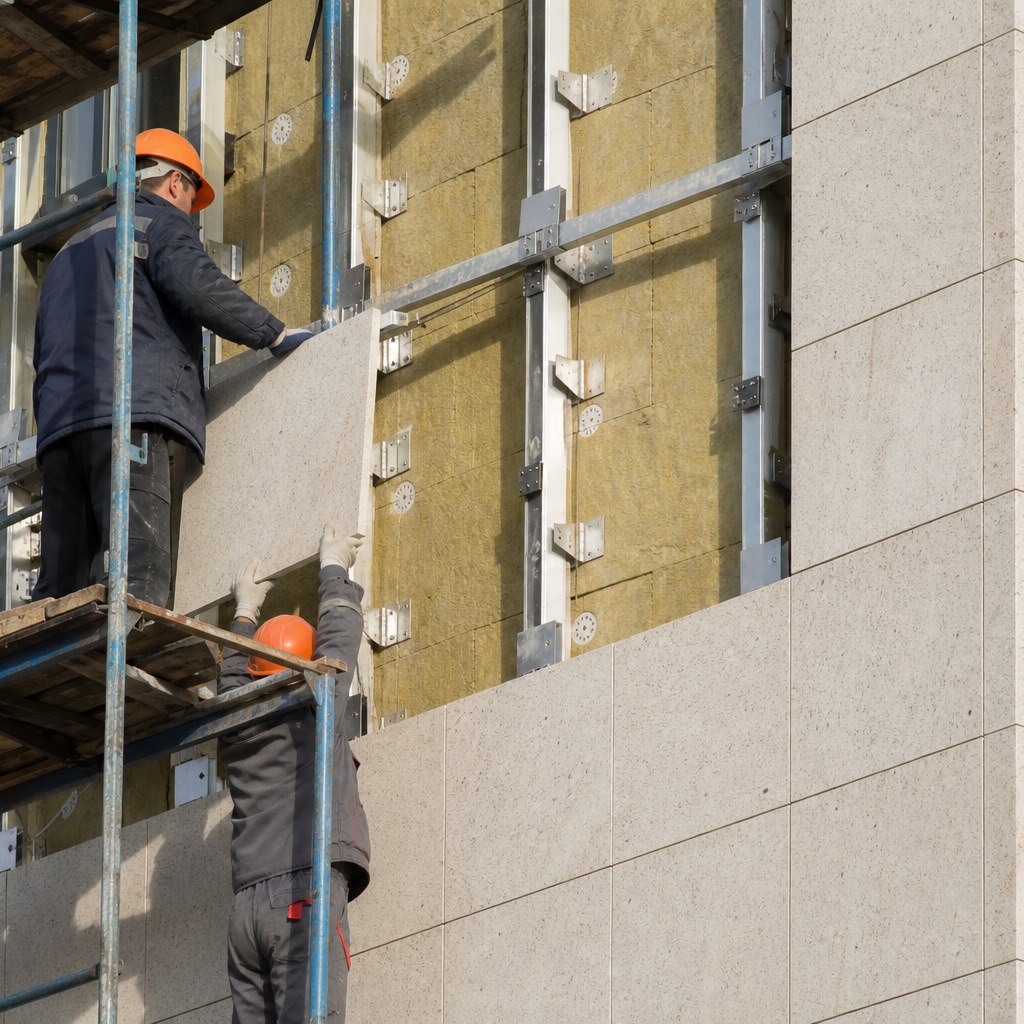

Монтаж навесного вентилируемого фасада

Монтаж навесного вентилируемого фасада (НВФ) — это последовательный комплекс строительно-монтажных работ, при котором на несущую стену здания устанавливается металлическая подсистема, слой теплоизоляции с ветровлагозащитной мембраной и наружная облицовка с гарантированным вентиляционным зазором. ООО «Дилэнд» выполняет монтаж вентилируемых фасадов в Москве и Московской области под ключ с 2008 года: от плана производства работ и разметки до сдачи фасада с исполнительной документацией. Раздел адресован техническим заказчикам, генподрядчикам, проектировщикам и собственникам зданий, которым важны технология, контроль качества и соответствие нормативам пожарной безопасности.

Что такое навесной вентилируемый фасад и из чего он состоит

Навесной вентилируемый фасад — это многослойная ограждающая конструкция, в которой облицовка вынесена от стены на несущей подсистеме, а между утеплителем и облицовкой остаётся воздушный зазор. Через зазор за счёт естественной тяги движется воздух, удаляющий из конструкции водяной пар и конденсат. Это сохраняет теплотехнические свойства утеплителя, защищает стену от увлажнения и продлевает срок службы здания. Монтаж вентфасада в Москве и МО ведётся круглогодично, с учётом зимних ограничений по влажным процессам и ветровым нагрузкам на высоте.

Конструкция вентилируемого фасада включает следующие функциональные слои:

• Несущая стена (основание) — бетон, газобетон, кирпич, монолит или сэндвич-панель. От материала основания зависит тип анкерного крепежа и расчётная несущая способность узла.
• Кронштейны — опорные и опорно-несущие элементы подсистемы, передающие вертикальные и горизонтальные (ветровые) нагрузки на стену.
• Терморазрыв (паронитовая/полиамидная прокладка) — снижает мостик холода в месте контакта металлического кронштейна со стеной.
• Утеплитель — негорючая минеральная вата фасадного назначения (плотность подбирается по проекту, как правило, наружный слой повышенной плотности).
• Ветровлагозащитная мембрана — паропроницаемая гидроветрозащита, удерживающая утеплитель от выветривания и намокания.
• Тарельчатые дюбели (фасадные анкеры) — фиксируют утеплитель и мембрану к стене.
• Направляющие профили — вертикальные (Т-, Г-, П-образные) и при необходимости горизонтальные, к которым крепится облицовка.
• Облицовка — керамогранит, композитные и металлические кассеты, фиброцемент, клинкер, натуральный камень, линеарные панели и др.
• Вентиляционный зазор — воздушная прослойка 40–60 мм (по проекту) между утеплителем и облицовкой.
• Противопожарные отсечки и доборные элементы — рассечки воздушного зазора, откосы, отливы, парапетные крышки, обрамления проёмов.

Нормативная база монтажа вентфасада

Монтаж навесного вентилируемого фасада в России выполняется в строгом соответствии с действующими нормами. ООО «Дилэнд» опирается на следующие документы:

Конкретный класс конструктивной пожарной опасности фасада и состав противопожарных мероприятий определяется проектом исходя из функционального назначения здания по 123-ФЗ (Ф1.1, Ф4.1 и пр.), его высоты и площади. Это фиксируется в техническом задании и подтверждается протоколами огневых испытаний на применяемую фасадную систему.

Этапы монтажа вентилируемого фасада по порядку

Технологическая последовательность монтажа вентфасада строго регламентирована: нарушение порядка операций ведёт к дефектам геометрии, перерасходу материала и снижению несущей способности. Ниже — типовая дорожная карта работ, по которой ООО «Дилэнд» ведёт объекты в Москве и МО. Каждый этап раскрыт в отдельном подразделе (см. каталог ниже).

1. План производства работ (ППР) — организационно-технологическая подготовка, схемы строповки и подмащивания, графики.
2. Подготовка и разметка фасада — геодезическая привязка, вынос плоскости фасада, разбивка осей кронштейнов.
3. Демонтаж старого фасада (при реконструкции) — удаление существующей отделки и дефектных слоёв.
4. Монтаж несущих кронштейнов — установка на анкеры с терморазрывом по разметке.
5. Укладка утеплителя и мембраны — фиксация теплоизоляции тарельчатыми дюбелями, монтаж ветровлагозащиты.
6. Монтаж направляющих и профилей — выставление вертикальной плоскости, компенсация термических деформаций.
7. Монтаж облицовки — установка панелей на видимый или скрытый крепёж с соблюдением швов.
8. Откосы, отливы, доборные элементы — обрамление проёмов, отведение воды.
9. Противопожарные отсечки и рассечки — устройство по периметру проёмов и межэтажно по проекту.
10. Шеф-монтаж и технадзор — авторский и технический контроль качества.
11. Исполнительная документация — оформление актов, схем, протоколов, сдача фасада.

Допуски и контроль качества при монтаже НВФ

Качество смонтированного вентфасада определяется геометрической точностью подсистемы и корректностью узлов. Контроль ведётся пооперационно с фиксацией в журнале работ и актах освидетельствования скрытых работ. Ключевые контролируемые параметры:

Перед массовым монтажом на объекте проводятся прочностные испытания анкеров на вырыв — фактическая несущая способность основания подтверждается на месте. Это особенно важно для газобетона и старой кирпичной кладки, где паспортные значения крепежа могут не достигаться.

Типовые ошибки при монтаже вентилируемого фасада

• Отсутствие терморазрыва под кронштейнами — образование мостиков холода и конденсата на внутренней поверхности стены.
• Неплотная укладка утеплителя с пустотами и «продухами» — теплопотери и неравномерный прогрев.
• Перекрытие вентиляционного зазора утеплителем, мембраной или доборными элементами — нарушение вентиляции и накопление влаги.
• Отсутствие или некорректная установка противопожарных отсечек у проёмов — нарушение требований 123-ФЗ и СП 2.13130.
• Жёсткая фиксация облицовки без компенсации температурных расширений — коробление и «хлопки» панелей.
• Применение крепежа, не соответствующего материалу основания, или установка анкеров без испытаний на вырыв.
• Нарушение шага кронштейнов и направляющих относительно проекта — перегрузка узлов и провисание облицовки.

Техника безопасности на монтаже фасада

Работы по монтажу вентфасада относятся к работам на высоте и регулируются правилами охраны труда. ООО «Дилэнд» обеспечивает: наряд-допуск на высотные работы, аттестованные средства подмащивания (фасадные подъёмники, люльки, леса), страховочные системы, ограждение опасных зон внизу, контроль метеоусловий (скорость ветра, обледенение). Сварочные и резательные операции выполняются с соблюдением пожарного режима. Перед началом работ персонал проходит инструктаж, монтаж ведётся по утверждённому ППР.

Факторы стоимости монтажа вентфасада

• Тип облицовки и способ её крепления (видимый/скрытый).
• Материал основания и требуемый крепёж (бетон, газобетон, кирпич, сэндвич).
• Высота и сложность геометрии здания, наличие эркеров, колонн, откосов.
• Толщина и плотность утеплителя, состав противопожарных мероприятий.
• Средства доступа: леса, люльки, автовышки, фасадные подъёмники.
• Сезон производства работ и сроки.

Этапы монтажа вентфасада — каталог разделов

• План производства работ по монтажу вентфасада — организационно-технологическая документация: схемы, графики, ресурсы и ТБ перед стартом монтажа.

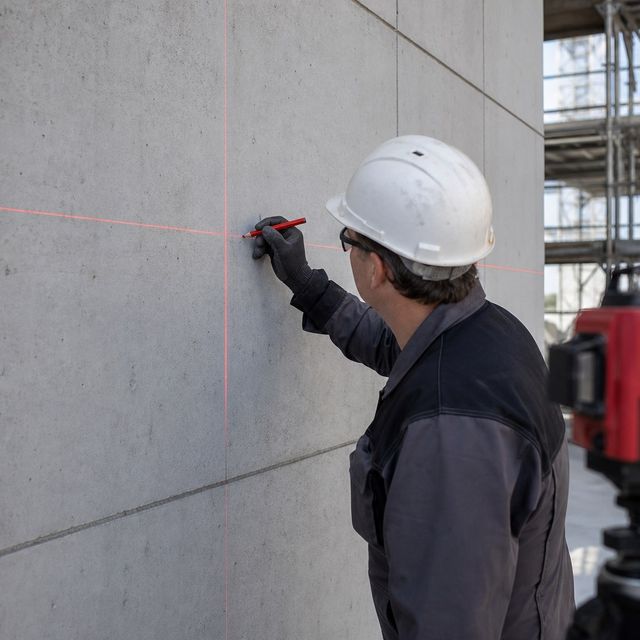

• Подготовка и разметка фасада под вентфасад — геодезический вынос плоскости фасада и разбивка осей кронштейнов с лазерным контролем.

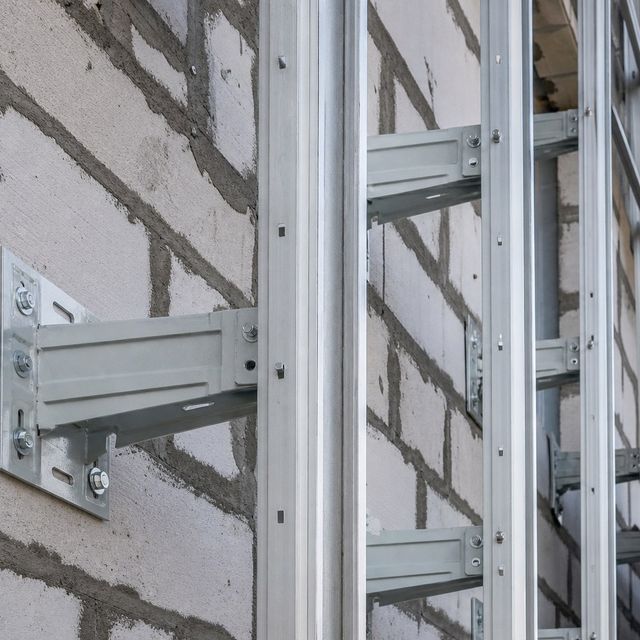

• Монтаж несущих кронштейнов вентилируемого фасада — установка опорных элементов на анкеры с терморазрывом и контролем усилия вырыва.

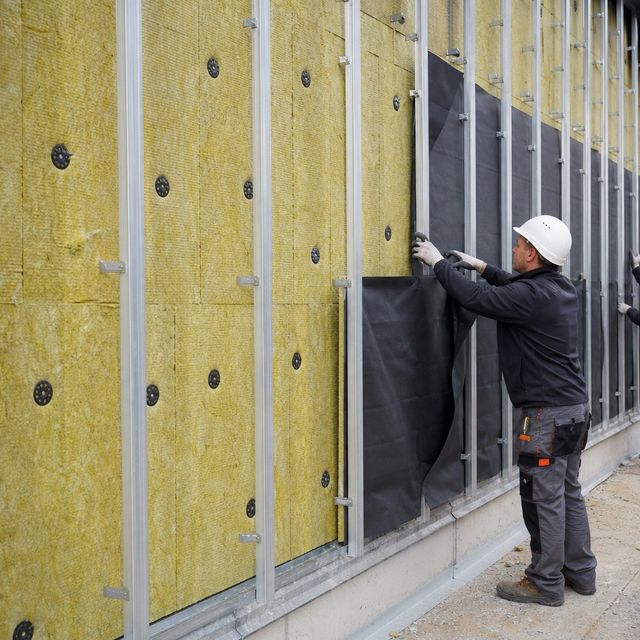

• Укладка утеплителя и ветровлагозащитной мембраны — монтаж негорючей теплоизоляции и гидроветрозащиты с фиксацией тарельчатыми дюбелями.

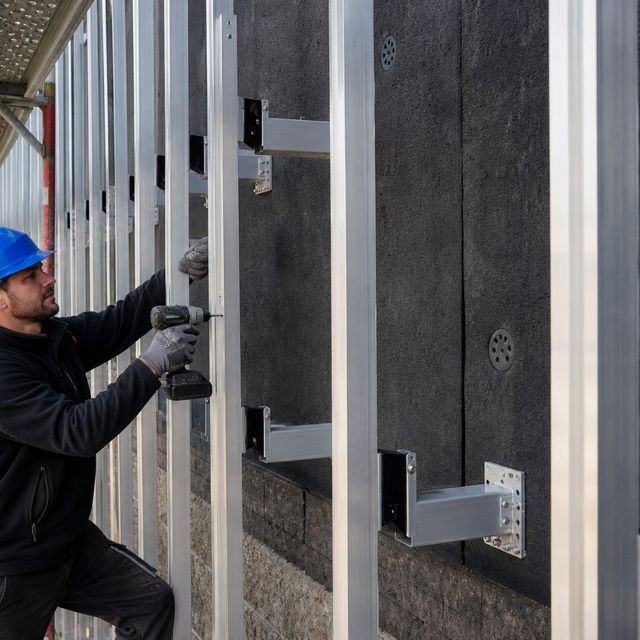

• Монтаж направляющих и профилей вентфасада — выставление вертикальной плоскости подсистемы с компенсацией термических деформаций.

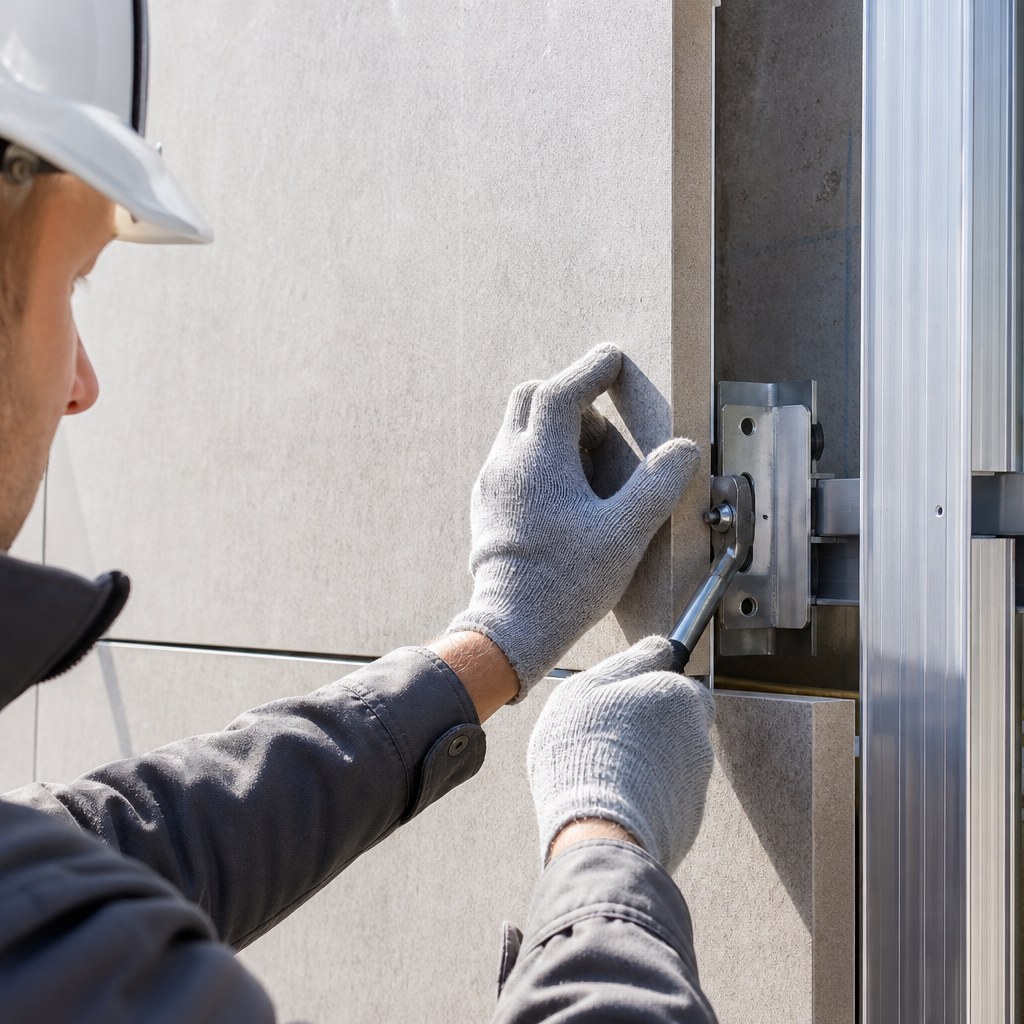

• Монтаж облицовочных панелей вентфасада — установка облицовки на видимый или скрытый крепёж с равномерными швами.

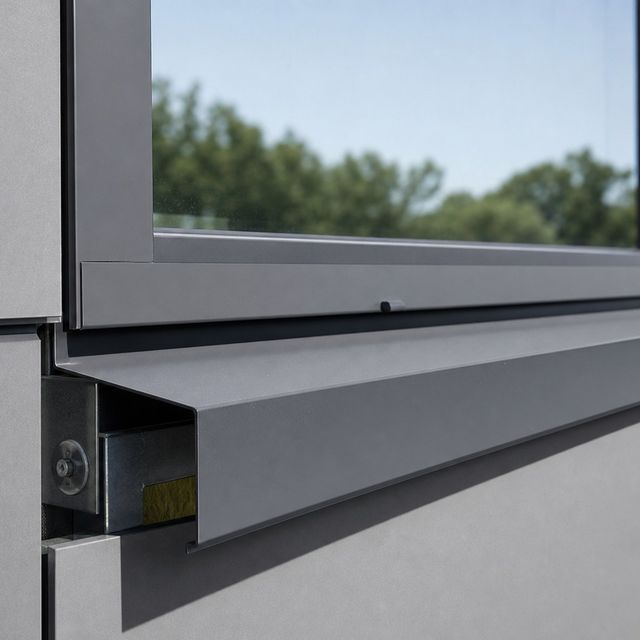

• Устройство откосов, отливов и доборных элементов — обрамление проёмов, отведение воды и завершение узлов фасада.

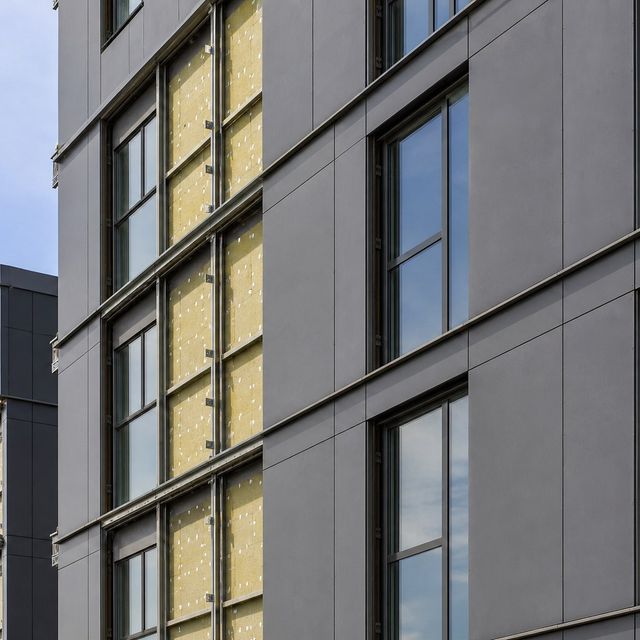

• Монтаж противопожарных отсечек и рассечек — рассечки воздушного зазора по периметру проёмов и межэтажно по 123-ФЗ.

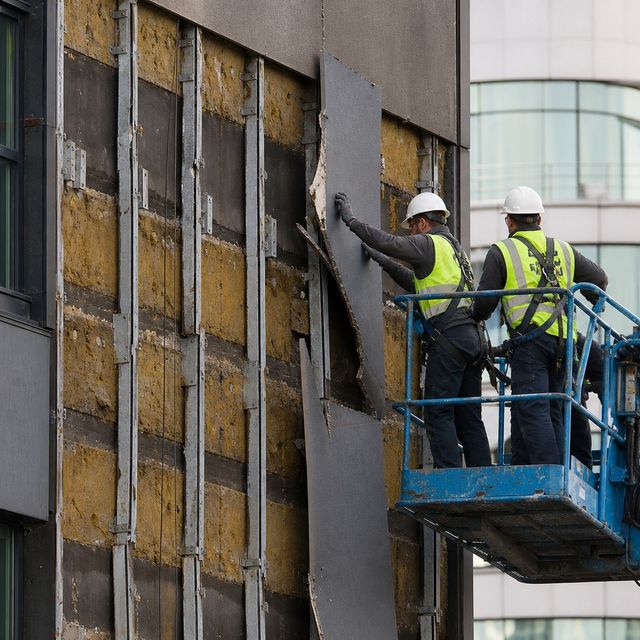

• Демонтаж старого фасада перед монтажом вентфасада — удаление существующей отделки и дефектных слоёв при реконструкции.

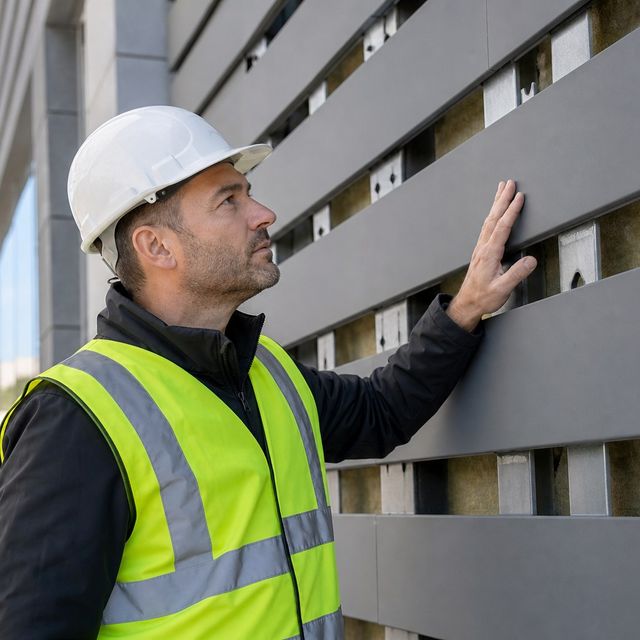

• Шеф-монтаж вентилируемого фасада — авторский технический контроль и обучение монтажной бригады заказчика.
• Технический надзор за монтажом вентфасада — независимый строительный контроль соответствия проекту и нормам.
• Исполнительная документация по вентфасаду — акты, схемы, протоколы и комплект сдаточной документации на фасад.

Раздел: Вентилируемые фасады под ключ в Москве — ООО «Дилэнд».

Частые вопросы

Сколько времени занимает монтаж вентилируемого фасада?

Сроки зависят от площади, высоты и типа облицовки. Ориентировочно бригада монтирует от 80 до 200 м² подсистемы с облицовкой в неделю на типовом объекте. Точный график фиксируется в ППР после обследования и проектирования.

Можно ли монтировать вентфасад зимой?

Да. Сухой монтаж подсистемы, утеплителя и облицовки ведётся круглогодично. Ограничения касаются влажных процессов и скорости ветра; зимой контролируются обледенение конструкций и метеоусловия по правилам работ на высоте.

Нужны ли противопожарные отсечки на любом здании?

Состав противопожарных мероприятий определяется проектом по 123-ФЗ и СП 2.13130 в зависимости от назначения и высоты здания. Как правило, рассечки воздушного зазора устраиваются по периметру оконных и дверных проёмов и межэтажно.

Кто отвечает за качество монтажа?

ООО «Дилэнд» ведёт пооперационный контроль, оформляет акты освидетельствования скрытых работ и исполнительную документацию. Дополнительно может привлекаться независимый технадзор и проводиться шеф-монтаж.

Работаете ли вы за пределами Москвы?

Да, мы выполняем монтаж вентилируемых фасадов в Москве и по всей Московской области, а также сопровождаем объекты в других регионах в формате шеф-монтажа.
