Прочностной расчёт фасадных систем вентфасада
Прочностной расчёт — основа безопасности навесного вентилируемого фасада. Он подтверждает, что подсистема, крепёж и облицовка выдержат ветровую, весовую и температурную нагрузку на конкретном здании. ООО «Дилэнд» выполняет прочностной расчёт фасадных систем вентфасада в Москве и Московской области с 2008 года, опираясь на ГОСТ Р 58154, актуальные СП по нагрузкам и требования 123-ФЗ.
Расчёт нужен и для прохождения экспертизы, и для оптимизации стоимости: грамотно подобранные сечения профилей, шаг кронштейнов и тип крепежа позволяют не закладывать лишний металл. Мы рассчитываем систему как единое целое — от анкеровки в основании до фиксации каждой облицовочной панели.
Какие нагрузки учитывает расчёт
Фасадная система воспринимает несколько видов нагрузок одновременно. Расчёт сводит их в расчётные сочетания и проверяет каждый элемент.
- Ветровая нагрузка — основная для НВФ, зависит от ветрового района, высоты и аэродинамики здания (повышенная у углов и парапета).
- Весовая нагрузка от облицовки и подсистемы — определяет несущую способность кронштейнов и анкеровки.
- Температурные деформации — линейное расширение профилей и облицовки.
- Монтажные и эксплуатационные воздействия.
- Для частных случаев — снеговые и сейсмические воздействия по условиям объекта.
Этапы выполнения расчёта
- Сбор исходных данных: район строительства, высота, тип основания, облицовка, подсистема.
- Определение расчётных нагрузок и их сочетаний.

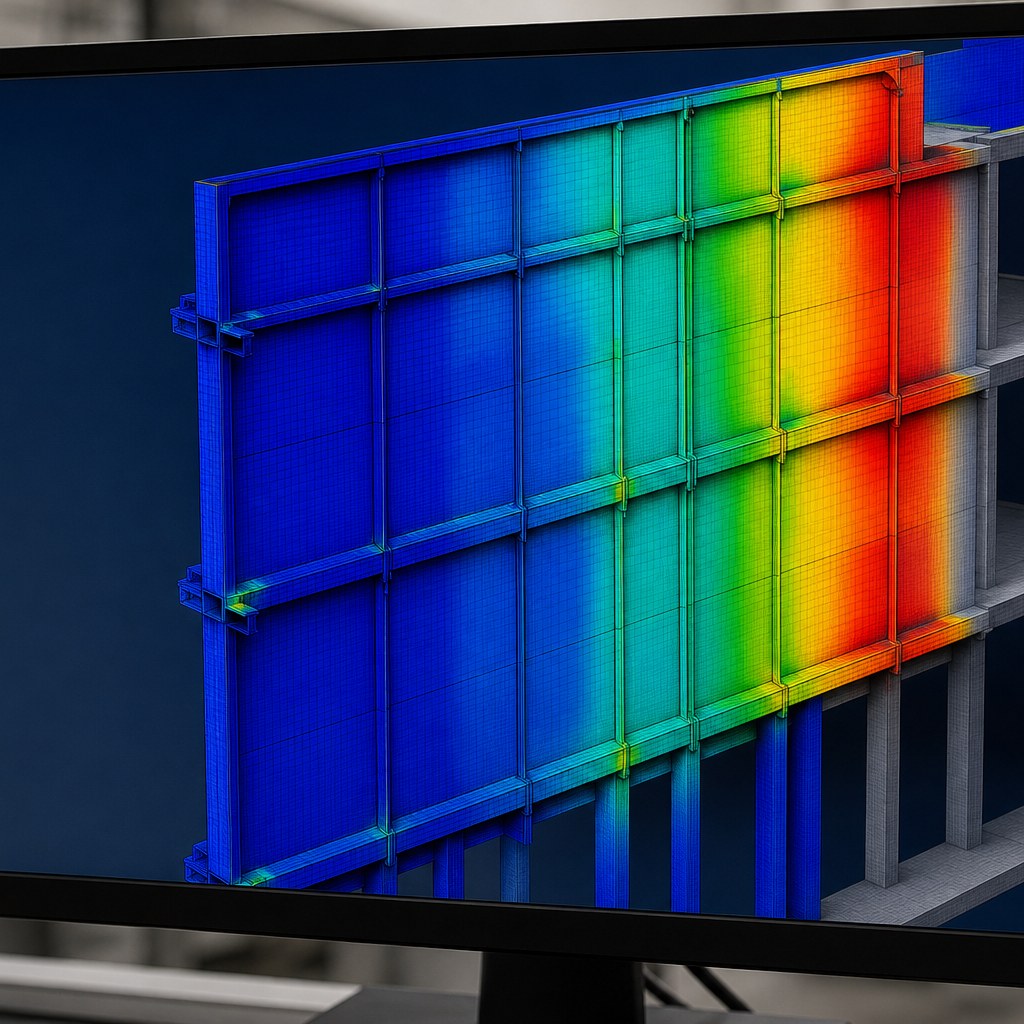

- Расчёт несущих кронштейнов и направляющих на прочность и устойчивость.
- Проверка анкеровки в основании, при необходимости — испытания на вырыв.
- Расчёт крепления облицовки (видимого или скрытого).
- Оформление расчётной записки с выводами и спецификацией.
| Объект расчёта | Что проверяется | Норматив-ориентир |
|---|---|---|
| Кронштейны | Прочность, устойчивость, прогиб | ГОСТ Р 58154, СП по нагрузкам |
| Направляющие профили | Несущая способность, температурные зазоры | ГОСТ Р 58154 |
| Анкеровка | Несущая способность в основании | Испытания на вырыв, СП |
| Крепление облицовки | Удержание панели при отрыве/сдвиге | ГОСТ Р 58154 |
Влияние исходных данных на результат
Точность расчёта напрямую зависит от полноты данных. Особенно важны характеристики основания: бетон, газобетон, керамический кирпич и сэндвич-панели имеют принципиально разную несущую способность под анкер.
| Фактор | Влияние на расчёт |
|---|---|
| Ветровой район и высота | Величина ветровой нагрузки, шаг крепежа |
| Тип основания | Выбор анкера, несущая способность анкеровки |
| Масса облицовки | Сечение кронштейнов, частота крепления |
| Вылет кронштейна | Момент и прогиб, устойчивость |
| Зоны фасада (угол, парапет) | Локальное увеличение нагрузки |
Типовые ошибки в расчётах вентфасада
- Применение средней нагрузки по фасаду без учёта повышенных зон у углов и парапета.
- Использование паспортной несущей способности анкера без испытаний на конкретном основании.
- Игнорирование температурных деформаций длинных направляющих.
- Недооценка массы облицовки (натуральный камень, толстый керамогранит).
- Расчёт элементов по отдельности без проверки системы в целом.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Подтверждённая безопасность фасада | Нужны достоверные данные по основанию |
| Оптимизация металла и стоимости | Слабое основание требует испытаний анкеров |
| Готовность к экспертизе | Изменение облицовки требует пересчёта |
Расчёт и стадии проектирования
Прочностной расчёт сопровождает фасадный раздел на нескольких стадиях. На стадии «П» выполняется предварительный расчёт, подтверждающий принципиальную реализуемость и применимость подсистемы. На стадии рабочей документации расчёт уточняется под фактическую раскладку, крепёж и геометрию и оформляется расчётной запиской, которая входит в комплект КМД и используется при прохождении экспертизы.
- Стадия «П»: проверка применимости подсистемы и облицовки, оценка нагрузок.
- Рабочая документация: уточнённый расчёт элементов под реальную раскладку и крепёж.
- Сопровождение монтажа: проверка изменений, возникших на площадке.
Расчёт тесно связан с другими видами работ. Результаты по нагрузкам передаются конструктору здания для проверки воздействия фасада на несущие конструкции, а данные по анкеровке — в задание на испытания анкеров на вырыв. Это особенно актуально для реконструкции в Москве и Московской области, где фактические характеристики основания могут отличаться от проектных.
Что мы запрашиваем для расчёта
- Адрес и высоту здания для определения ветрового района и зон.
- Тип и характеристики основания стен.
- Выбранную облицовку с массой и габаритами элементов.
- Тип подсистемы и предполагаемую схему крепления.
- Архитектурные разрезы и раскладку (при наличии).
Раздел: Сотрудничество с архитекторами и проектировщиками по вентфасадам.
Смотрите также
- Консультации и аудит при разработке проектов вентилируемых фасадов
- Разработка узлов крепления и рабочих чертежей вентфасада
- Подбор фасадных решений вентфасада под архитектурную концепцию
- Разработка нестандартных декоров и текстур вентфасада
Частые вопросы
Нужен ли отдельный расчёт, если используется готовая подсистема?
Да. Альбом технических решений подсистемы задаёт диапазон, но привязка к конкретному зданию, основанию и облицовке требует расчёта под объект.
Когда нужны испытания анкеров на вырыв?
При слабых или неоднородных основаниях (газобетон, старый кирпич, реконструкция) фактическую несущую способность анкеровки подтверждают натурными испытаниями.
Расчёт помогает снизить стоимость фасада?
Да. Точный расчёт исключает избыточный запас металла и крепежа, что снижает стоимость без потери надёжности.
Что входит в результат?
Расчётная записка с исходными данными, расчётными сочетаниями нагрузок, проверкой элементов и выводами, а также рекомендации по сечениям, шагу и крепежу.
Закажите расчёт фасадной системы
Передайте нам данные по зданию, основанию и облицовке — мы выполним прочностной расчёт вентфасада и подберём оптимальную подсистему для объекта в Москве и Московской области. ООО «Дилэнд» рассчитает, спроектирует и смонтирует вентфасад под ключ по ценам заводов-производителей. Свяжитесь с нами для расчёта.
