Фасадная подсветка вентилируемого фасада
Фасадная подсветка вентилируемого фасада — это архитектурное освещение здания, при котором осветительное оборудование интегрируется в конструкцию навесного вентфасада на стадии проектирования и монтажа подсистемы. ООО «Дилэнд» проектирует и устанавливает подсветку вентилируемых фасадов в Москве и Московской области под ключ с 2008 года: от светотехнического расчёта и схемы прокладки кабеля до пусконаладки и сдачи с исполнительной документацией. Решение адресовано застройщикам, управляющим компаниям, владельцам торговых, офисных и общественных зданий, для которых важны выразительный ночной облик объекта, энергоэффективность и соблюдение требований электро- и пожарной безопасности.
Зачем подсветка интегрируется именно в вентфасад
Навесной вентилируемый фасад выгодно отличается от штукатурных и монолитных систем тем, что между облицовкой и утеплителем сохраняется воздушный зазор, а несущая подсистема образует жёсткий каркас. Это даёт удобное технологическое пространство для скрытого размещения светильников, протяжки кабельных трасс и установки блоков питания без нарушения теплоизоляции и без видимых штроб. Подсветку вентфасада правильно закладывать на этапе проектирования: тогда кронштейны, кабель-каналы и точки крепления оборудования учитываются в общей геометрии подсистемы, а облицовка раскраивается под световые линии и ниши. ООО «Дилэнд» использует собственную подсистему REVENTAL и BIM-моделирование, что позволяет совместить светотехнику, конструктив и облицовку в единой цифровой модели и исключить коллизии до выхода на объект.
Виды фасадной подсветки
Тип подсветки выбирается исходя из архитектурной концепции, назначения здания и условий восприятия с нормируемых видовых точек. Ниже — основные виды освещения, применяемые на вентилируемых фасадах.

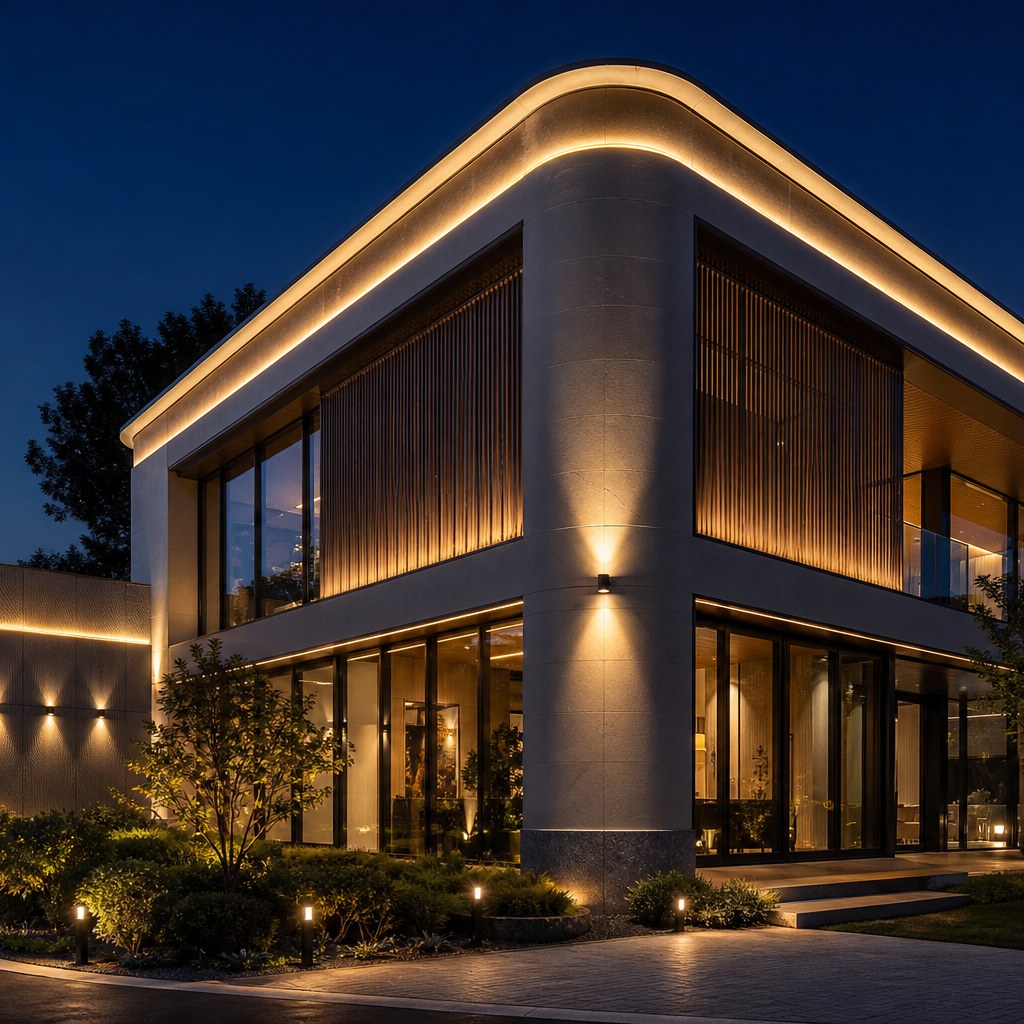

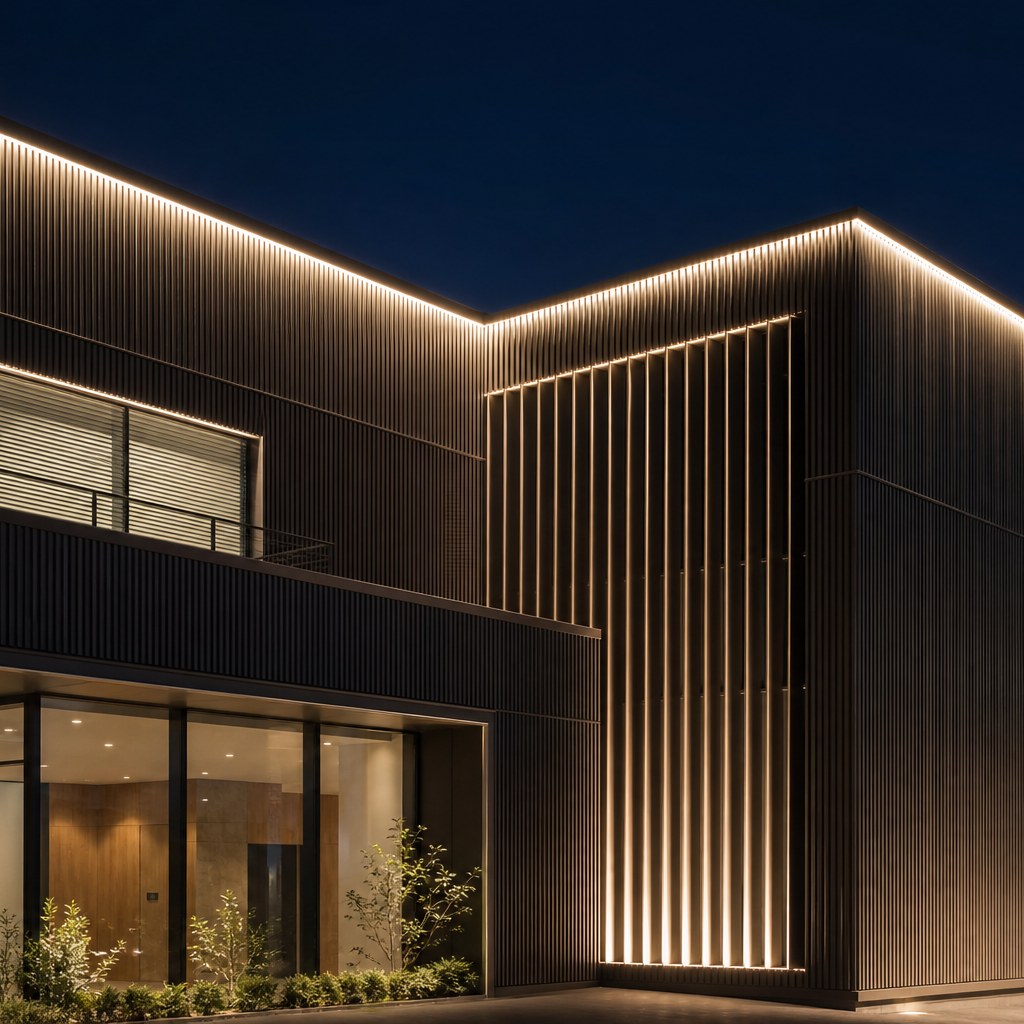

- Контурная (линейная) подсветка — светодиодные линейки и гибкие модули по граням, межэтажным линиям, парапетам и проёмам, подчёркивающие геометрию фасада.
- Заливающая (флуд) подсветка — прожекторы, равномерно освещающие плоскость облицовки или акцентные участки.
- Акцентная подсветка — выделение отдельных элементов: входной группы, колонн, эркеров, логотипа, декоративных вставок.
- Скрытая контражурная подсветка — светильники в нишах и за выносными элементами, дающие мягкое свечение без прямого источника в поле зрения.
- Медиа- и динамическая подсветка — управляемые RGB/RGBW-системы с возможностью смены сценариев и цвета.
- Функциональное освещение прилегающей зоны — подсветка входов, навигационных и эвакуационных элементов.
Технические характеристики оборудования
Для наружного применения на вентфасаде используется оборудование с подтверждённой степенью защиты и стабильными светотехническими параметрами в диапазоне эксплуатационных температур Москвы и МО. Ориентировочные характеристики приведены в таблице (точные значения определяются проектом и спецификацией производителя).
| Параметр | Типовое значение | Комментарий |
|---|---|---|
| Степень защиты корпуса | IP65–IP67 | Защита от пыли и струй воды для наружной установки |
| Класс защиты от удара | IK07–IK10 | Для зон, доступных с земли, выше антивандальные исполнения |
| Напряжение питания | 24 В (низковольтные линии), 220 В | Низковольтные участки безопаснее на доступной высоте |
| Цветовая температура | 2700–6500 K или RGB/RGBW | Подбирается под концепцию и облицовку |
| Индекс цветопередачи | CRI ≥ 80 | Для корректной передачи фактуры облицовки |
| Диапазон рабочих температур | −40…+50 °C | С запасом под зимы Московского региона |
| Срок службы светодиодов | 50 000 ч и более | При соблюдении теплового режима драйверов |
Нормативная база
Фасадное освещение проектируется и монтируется с учётом требований электробезопасности и пожарной безопасности. ООО «Дилэнд» опирается на действующие нормы:
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Требования к материалам и оборудованию наружных стен, недопустимость снижения пожарной безопасности фасада прокладкой кабеля и установкой приборов. |
| СП 2.13130 | Обеспечение огнестойкости и недопущение распространения пожара по фасаду. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые — общие технические условия, в которые встраивается оборудование. |
| ПУЭ (Правила устройства электроустановок) | Прокладка кабеля, заземление, защита линий, выбор сечений. |
| СП по электроустановкам зданий и наружному освещению | Проектирование сетей, групповые щиты, автоматика управления. |
Прокладка кабельных трасс не должна перекрывать вентиляционный зазор и нарушать работу противопожарных отсечек. Кабель применяется в негорючем исполнении (нг-LS и аналоги по проекту), трассы фиксируются к подсистеме, а проходы через утеплитель и облицовку герметизируются.
Этапы работ по фасадной подсветке
- Светотехническая концепция — определение сценариев, видовых точек, уровня яркости, цветовой палитры с учётом окружающей застройки.
- Светотехнический расчёт — подбор оборудования, расчёт освещённости и яркости, число и шаг приборов.
- Рабочий проект — схемы размещения, кабельные трассы, узлы крепления к подсистеме, спецификация, расчёт нагрузок и щитов управления.
- Интеграция в подсистему — закладные элементы, кронштейны и ниши под светильники на этапе монтажа вентфасада.
- Монтаж оборудования и кабеля — установка приборов, прокладка негорючего кабеля, подключение блоков питания и контроллеров.
- Пусконаладка и настройка сценариев — программирование управления, юстировка прожекторов, проверка степени защиты соединений.
- Сдача и документация — протоколы измерений, исполнительные схемы, инструкция по эксплуатации.
Типовые ошибки
- Проектирование подсветки после монтажа облицовки — приводит к видимым штробам, накладкам и нарушению вентзазора.
- Перекрытие воздушного зазора кабельными трассами и оборудованием — нарушение вентиляции и требований пожарной безопасности.
- Применение приборов с недостаточной степенью защиты (ниже IP65) — ускоренный выход из строя из-за влаги и пыли.
- Игнорирование теплового режима драйверов и блоков питания — деградация светодиодов и сокращение срока службы.
- Отсутствие компенсации температурных деформаций линейных светильников — деформация и разрыв швов.
- Ослепляющая яркость и засветка окон верхних этажей из-за неверной юстировки прожекторов.
Обслуживание
Фасадная подсветка требует планового обслуживания: периодическая проверка герметичности соединений и степени защиты, очистка оптики, контроль состояния драйверов и креплений, ревизия щитов управления и автоматики. На вентфасаде доступ к оборудованию обеспечивается с тех же средств подмащивания, что и обслуживание облицовки. ООО «Дилэнд» закладывает ремонтопригодность ещё на стадии проекта: размещает приборы и блоки питания в доступных зонах, предусматривает запас кабеля и съёмные участки облицовки.
Факторы стоимости
- Площадь и высота фасада, сложность геометрии и число акцентных элементов.
- Тип подсветки (контурная, заливающая, динамическая RGB/RGBW, медиа).
- Класс и бренд оборудования, степень защиты IP/IK, требования к цветопередаче.
- Протяжённость кабельных трасс, число групп и щитов управления, система автоматики.
- Средства доступа для монтажа и последующего обслуживания.
- Необходимость интеграции с диспетчеризацией здания и сценарным управлением.
Раздел: Услуги для вентилируемого фасада.
Смотрите также
- УФ-печать на вентилируемом фасаде
- Разработка уникальных цветов и декоров облицовки вентфасада
- Нанесение покрытия Нитрид Титана на нержавеющие листы для вентфасада
- Изготовление и гибка фасадных кассет из стали и алюминия для вентфасада
- Изготовление откосов, отливов и парапетов для вентфасада
Частые вопросы
Можно ли смонтировать подсветку на уже готовый вентфасад?
Технически возможно, но дороже и сложнее: приходится частично демонтировать облицовку для прокладки трасс и установки закладных. Оптимально проектировать подсветку одновременно с фасадом, тогда оборудование интегрируется скрыто и без переделок.
Нарушает ли подсветка работу вентилируемого фасада?
При грамотном проекте — нет. Кабель и оборудование размещаются так, чтобы не перекрывать вентиляционный зазор и не мешать противопожарным отсечкам, проходы через утеплитель герметизируются, применяется негорючий кабель.
Какая степень защиты нужна для светильников на фасаде?
Для наружной установки применяют приборы со степенью защиты не ниже IP65, в доступных с земли зонах дополнительно учитывают ударопрочность IK08–IK10 для защиты от вандализма.
Можно ли менять цвет и сценарии подсветки?
Да, при использовании RGB/RGBW-оборудования и контроллеров настраиваются статические и динамические сценарии, изменение цвета и яркости по расписанию или с пульта диспетчера.
Работаете ли вы в Московской области?
Да, ООО «Дилэнд» проектирует и монтирует фасадную подсветку в Москве и по всей Московской области, оборудование подбирается с запасом под зимние температуры региона.
Закажите фасадную подсветку вентфасада в Москве и МО
ООО «Дилэнд» спроектирует, поставит и смонтирует фасадную подсветку вентилируемого фасада под ключ с интеграцией в подсистему REVENTAL, BIM-моделированием, шеф-монтажом и технадзором. Оставьте заявку — выполним светотехнический расчёт и рассчитаем стоимость подсветки вашего фасада в Москве и Московской области.
