Широкоформатный керамогранит на скрытом креплении для вентфасада

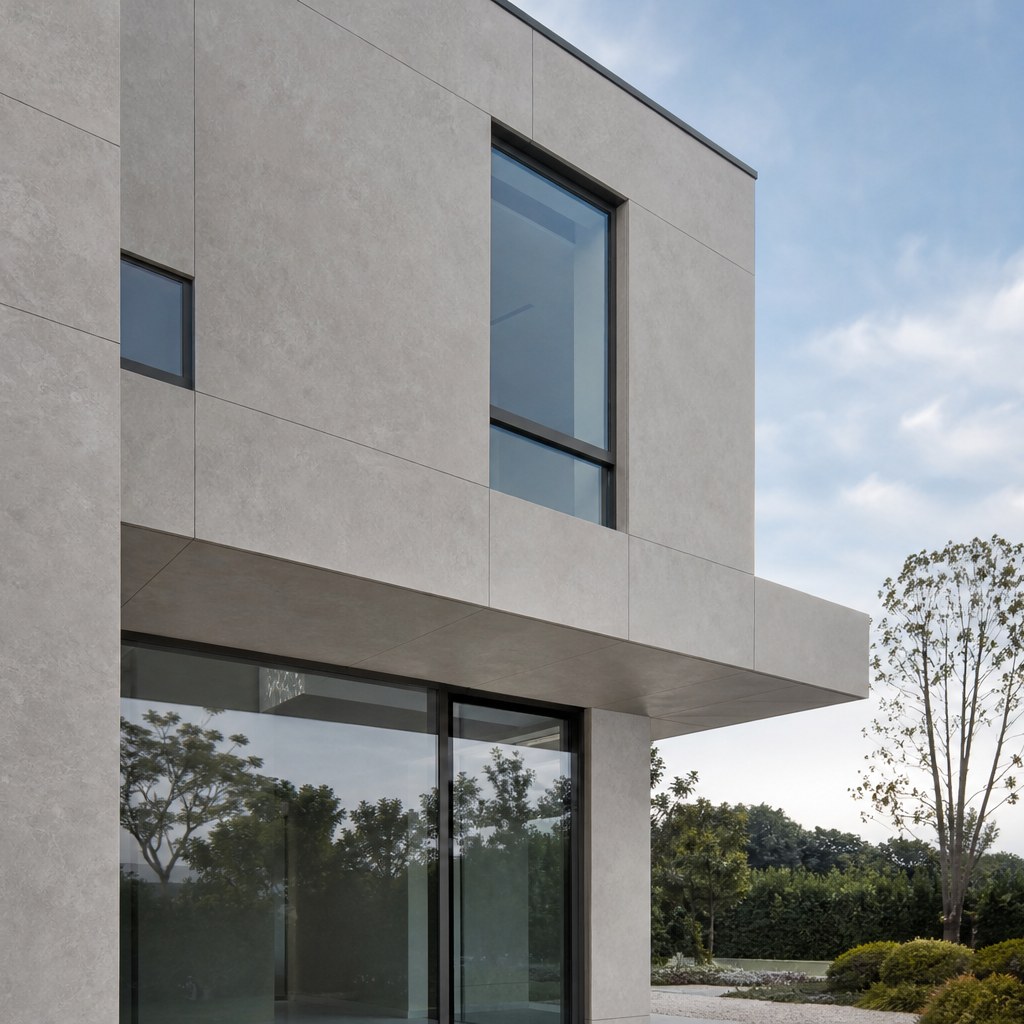

Широкоформатный керамогранит на скрытом креплении — это премиальное решение для навесного вентилируемого фасада, при котором крупноформатные плиты крепятся к подсистеме без видимого крепежа, формируя монолитную фасадную плоскость с минимальным числом швов. ООО «Дилэнд» проектирует, поставляет и монтирует вентфасады из широкоформатного керамогранита в Москве и Московской области под ключ с 2008 года: с расчётом узлов скрытого крепления, BIM-моделированием раскладки, испытаниями анкеров на вырыв и техническим сопровождением на всех стадиях. Раздел адресован архитекторам, проектировщикам и техническим заказчикам, для которых важны эстетика фасада без видимых элементов, несущая способность узлов и соответствие требованиям пожарной безопасности 123-ФЗ.
Что такое широкоформатный керамогранит
Широкоформатный (крупноформатный) керамогранит — это плиты большого размера, получаемые прессованием и высокотемпературным обжигом смеси глин, полевых шпатов, кварцевого песка и красящих оксидов. В отличие от стандартного фасадного формата 600×600 мм, широкоформатные плиты выпускаются размерами до 1000×3000 мм, а тонкие крупноформатные слэбы — до 1600×3200 мм. Такие плиты позволяют облицевать фасад с минимальным количеством швов и реализовать сложные архитектурные замыслы: имитацию натурального камня, бетона, металла с непрерывным рисунком.
По толщине различают два основных класса материала:
- Стандартный широкоформатный керамогранит толщиной 10–12 мм — несущая плита, способная воспринимать ветровые нагрузки на скрытых узлах крепления при правильном расчёте.
- Тонкий керамогранит (слэбы) толщиной 5–6 мм — применяется только с тыльным армированием (стеклосетка на эпоксидном клее) либо в составе композитной плиты, поскольку без армирования крупноформатный тонкий лист недостаточно прочен для самостоятельной фасадной работы.
Керамогранит — негорючий материал (НГ), соответствующий классу пожарной опасности КМ0, водонепроницаемый (водопоглощение менее 0,5%), морозостойкий и стойкий к ультрафиолету, что делает его долговечной облицовкой для климата Москвы и Московской области.
Характеристики широкоформатного керамогранита
Ключевые параметры широкоформатного керамогранита для вентфасада сведены в таблицу (значения ориентировочные, уточняются по паспорту производителя):
| Параметр | Типовое значение | Комментарий |
|---|---|---|
| Форматы | до 1000×3000 и 1600×3200 мм | крупный формат снижает число швов |
| Толщина | 10–12 мм / 5–6 мм (тонкий с армированием) | зависит от типа узла и нагрузок |
| Водопоглощение | менее 0,5% | группа BIa, морозостойкость |
| Группа горючести | НГ / КМ0 | негорючий материал |
| Морозостойкость | от 100 циклов и выше | подтверждается испытаниями |
| Прочность на изгиб | высокая | учитывается при расчёте ветровых нагрузок |
| Вес | значительный, растёт с форматом и толщиной | определяет несущую способность подсистемы |
Большой формат и масса плиты — определяющий фактор при проектировании. Чем крупнее плита, тем выше изгибающие моменты от ветровой нагрузки и тем ответственнее расчёт точек крепления. Поэтому широкоформатный керамогранит на скрытом креплении всегда требует индивидуального инженерного расчёта узлов и подсистемы.
Способы скрытого крепления
Скрытое крепление исключает видимый крепёж с лицевой стороны фасада. Для широкоформатного керамогранита применяются несколько типов узлов, каждый со своими требованиями к плите и контролю качества:
- Цанговый анкер в торец плиты — в торце высверливается коническое отверстие, в которое устанавливается распорный (цанговый) анкер; через него плита крепится к направляющей. Самый распространённый узел для несущего керамогранита 10–12 мм.
- Штифтовое крепление — горизонтальные отверстия в торцах, в которые входят штифты профиля; обеспечивает скрытую посадку плиты на каркас.
- Агравы / клеевой узел с механической страховкой — к тыльной стороне плиты приклеиваются металлические зацепы (агравы) на конструкционном клее; обязательно дополняется механической страховкой, исключающей падение плиты при отказе клеевого соединения.
Принципиальное требование к любому скрытому узлу — наличие механической страховки или собственной механической несущей способности крепления. Чисто клеевые узлы без механической страховки на фасадах применять недопустимо: при возможном отказе клея под действием температуры, влаги и старения плита не должна обрушиться. Это прямо связано с требованиями безопасности и проверяется проектом и испытаниями.
Нагрузки и испытания анкеров
Несущая способность узла скрытого крепления подтверждается расчётом и натурными испытаниями. ООО «Дилэнд» проводит:
- Расчёт ветровых нагрузок на плиту с учётом высоты здания, ветрового района (для Москвы и МО — соответствующий район по нормам), угловых и парапетных зон с повышенным разрежением.
- Испытания цанговых анкеров на вырыв из торца плиты — подтверждается фактическое усилие, которое выдерживает узел до разрушения, с нормируемым запасом.
- Испытания анкеров крепления подсистемы на вырыв из основания — особенно важно для газобетона и старой кладки.
Без подтверждённых протоколов испытаний скрытые узлы крупноформатных плит к монтажу не допускаются. Запас несущей способности узла назначается с коэффициентами по нормам, а раскладка плит и расстановка анкеров фиксируются в BIM-модели и рабочей документации.
Нормативы и пожарная безопасность
Облицовка вентфасада широкоформатным керамогранитом на скрытом креплении выполняется в соответствии с действующими нормами. ООО «Дилэнд» опирается на следующие документы:
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Классы пожарной опасности материалов и конструкций фасада; требования к узлам, исключающим обрушение облицовки. |
| СП 2.13130 | Обеспечение огнестойкости объектов защиты, требования к наружным стенам с внешней стороны. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия на систему в сборе. |
| СНиП/СП по строительству и работам на высоте | Организация работ, строительный контроль, охрана труда при монтаже фасада. |
Керамогранит негорюч (НГ/КМ0), что соответствует строгим требованиям 123-ФЗ к фасадам зданий повышенной этажности и социальных объектов. Особое внимание при скрытом креплении уделяется тому, чтобы конструкция узла исключала падение плиты при пожаре и температурных воздействиях — это подтверждается проектом по 123-ФЗ и СП 2.13130, а также протоколами огневых испытаний на применяемую фасадную систему в составе ГОСТ Р 58154.
Подсистема для скрытого крепления

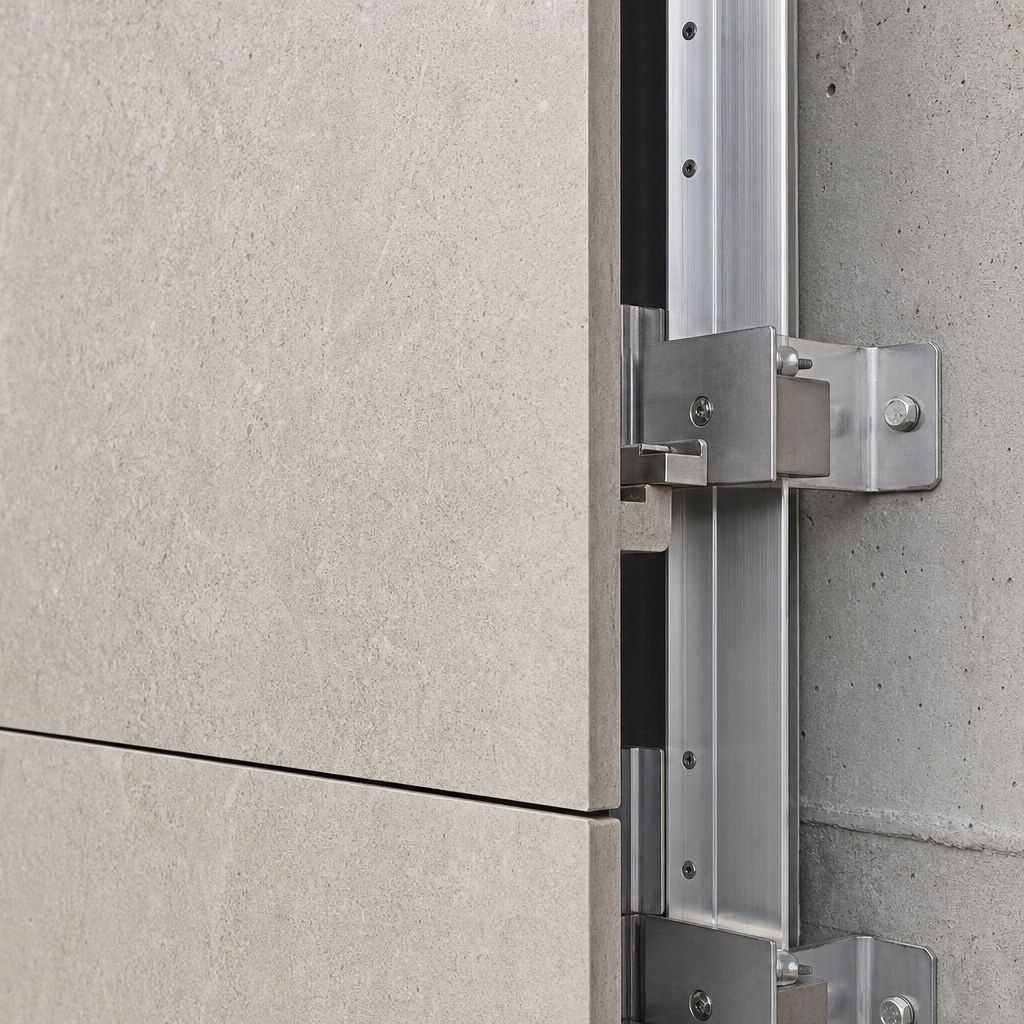

ООО «Дилэнд» применяет собственную подсистему REVENTAL, адаптированную под узлы скрытого крепления широкоформатного керамогранита. Подсистема включает несущие и опорные кронштейны с терморазрывом, вертикальные направляющие, кляммеры/держатели под выбранный тип узла (цанговый анкер, штифт, аграва) и доборные элементы. Вся раскладка плит, точки крепления и узлы примыканий прорабатываются в BIM-модели до начала производства, что исключает ошибки на монтаже и минимизирует подрезку дорогостоящих плит.
Между утеплителем и керамогранитом выдерживается вентиляционный зазор 40–60 мм по проекту. Шаг направляющих и расстановка анкеров назначаются расчётом исходя из формата, веса плиты и ветровых нагрузок объекта.
Плюсы и минусы решения
| Плюсы | Минусы и ограничения |
|---|---|
| Эстетика фасада без видимого крепежа | Высокая стоимость плит и узлов крепления |
| Минимум швов за счёт крупного формата | Требуется индивидуальный расчёт и испытания анкеров |
| Негорючесть НГ/КМ0, соответствие 123-ФЗ | Высокие требования к точности монтажа и квалификации бригады |
| Долговечность, морозо- и УФ-стойкость | Большой вес и сложность транспортировки/такелажа крупных плит |
| Водонепроницаемость и стойкость к загрязнениям | Точечная замена плиты сложнее, чем при видимом креплении |
Типовые ошибки при монтаже
- Применение клеевых узлов (аграв) без механической страховки — риск обрушения плиты при отказе клея.
- Монтаж без протоколов испытаний цанговых анкеров на вырыв из торца плиты.
- Недооценка ветровых нагрузок в угловых и парапетных зонах — перегрузка узлов на крупном формате.
- Сверление торцов с нарушением геометрии и глубины отверстия под цанговый анкер.
- Отсутствие компенсации температурных деформаций крупноформатных плит.
- Перекрытие вентиляционного зазора и отсутствие противопожарных рассечек у проёмов.
Обслуживание фасада
Керамогранитный фасад практически не требует ухода: поверхность водонепроницаема, не выгорает и легко очищается водой. Периодический осмотр включает контроль состояния скрытых узлов и механической страховки, целостности плит и швов, чистоты вентиляционного зазора и противопожарных рассечек. При повреждении отдельной плиты выполняется её локальная замена силами специалистов с восстановлением узла крепления и страховки.
Факторы стоимости
- Формат, толщина и коллекция керамогранита (имитация камня, бетона, металла).
- Тип скрытого узла (цанговый анкер, штифт, аграва со страховкой).
- Объём индивидуального расчёта и испытаний анкеров на вырыв.
- Материал основания и требуемый крепёж подсистемы.
- Высота, геометрия фасада, доля угловых и парапетных зон.
- Средства доступа и такелаж крупноформатных плит, сезон работ.
Раздел: Вентилируемые фасады по виду облицовки.
Смотрите также
- Керамогранитные плиты на кляммерах для вентфасада
- Тонкая керамика в рамках-кассетах для вентилируемого фасада
- Натуральный камень для вентилируемого фасада
- Фасадные кассеты из нержавейки с покрытием Нитрид Титана для вентфасада
Частые вопросы
Чем скрытое крепление лучше видимого?
Скрытое крепление формирует чистую фасадную плоскость без видимых заклёпок и кляммеров, что важно для архитектурно ответственных объектов. При этом оно дороже и требует индивидуального расчёта и испытаний анкеров.
Можно ли крепить тонкий керамогранит 5–6 мм на скрытые узлы?
Только с тыльным армированием стеклосеткой на эпоксидном клее или в составе композитной плиты. Без армирования крупноформатный тонкий лист недостаточно прочен для самостоятельной фасадной работы.
Нужны ли испытания анкеров на вырыв?
Да, обязательно. Несущая способность цанговых анкеров в торце плиты и анкеров крепления подсистемы к основанию подтверждается натурными испытаниями на вырыв с нормируемым запасом до начала массового монтажа.
Безопасен ли клеевой узел (агравы)?
Клеевой узел допускается только с механической страховкой, исключающей падение плиты при отказе клея. Чисто клеевые крепления без страховки на фасадах не применяются.
Работаете ли вы в Московской области?
Да, ООО «Дилэнд» проектирует, поставляет и монтирует вентфасады из широкоформатного керамогранита на скрытом креплении в Москве и по всей Московской области, с шеф-монтажом и технадзором.
