Крепление вентилируемого фасада в бетонные стены

Вентилируемый фасад на бетонном основании — наиболее предсказуемый и надёжный вариант навесной конструкции. Бетон относится к высоконесущим основаниям, поэтому крепление вентфасада в бетонные стены допускает применение как распорных, так и химических анкеров с минимальными краевыми расстояниями. Компания ООО «Дилэнд» с 2008 года проектирует и монтирует вентилируемые фасады под ключ в Москве и Московской области, подбирая анкерный крепёж под фактическую марку бетона и подтверждая несущую способность узлов натурными испытаниями на вырыв.

Бетон как несущее основание

Тяжёлый конструкционный бетон классов B15–B30 (монолитные стены, сборные железобетонные панели, колонны и ригели каркаса) обладает высокой прочностью на сжатие и стабильно высокой несущей способностью на вырыв анкера. Это позволяет передавать значительные сосредоточенные нагрузки от кронштейнов фасада через относительно небольшое число точек крепления. Однако и здесь есть нюансы: недоуплотнённые зоны монолита, приповерхностный слой цементного молока, близость арматуры и края конструкции снижают фактическую несущую способность. Поэтому проектное крепление всегда подтверждается испытаниями.

Анкеры для крепления вентфасада в бетон

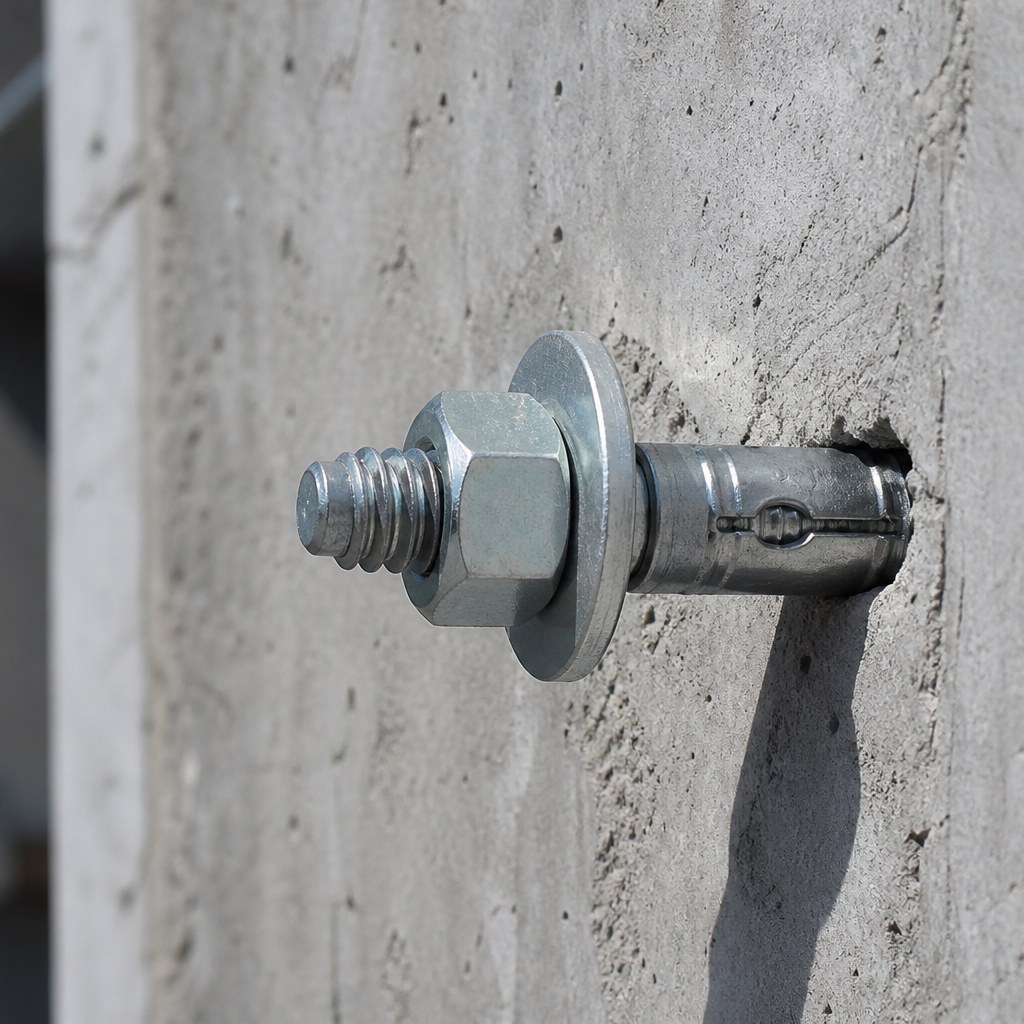

Распорные (механические) анкеры

Стальные распорные анкеры — классическое и экономичное решение для бетона. Удержание обеспечивается силой трения распорной гильзы о стенки отверстия. Преимущества: мгновенная несущая способность сразу после установки, простота монтажа, низкая цена. В плотном бетоне распорный анкер уверенно воспринимает как вырывающие, так и срезающие нагрузки. Применяется коррозионно-стойкое исполнение (оцинковка с покрытием или нержавеющая сталь A2/A4) в зависимости от условий эксплуатации узла.

Химические (инъекционные) анкеры

Химический анкер на основе винилэстеровой или эпоксидной смолы применяется в бетоне, когда требуется максимальная несущая способность, малые краевые расстояния, работа у края конструкции или в зонах с трещинами. Отсутствие распорных усилий исключает риск скалывания кромки. Химический анкер незаменим при креплении к торцам плит перекрытия, у проёмов и в густоармированных зонах. Требует тщательной очистки отверстия (продувка и прочистка ёршиком) и выдержки времени отверждения состава.

Фасадные дюбели

Для умеренных нагрузок и большого числа однотипных точек применяются фасадные (рамные) дюбели с шурупом. Они удобны при монтаже направляющих и доборных элементов, обеспечивая достаточную несущую способность в плотном бетоне.

Нагрузки на вырыв и испытания анкеров

Несмотря на высокую надёжность бетона, ООО «Дилэнд» проводит натурные испытания анкеров на вырыв на каждом объекте в соответствии с ГОСТ Р 58154. На характерных захватках устанавливаются контрольные анкеры, к которым гидравлическим прибором прикладывается ступенчатая нагрузка до испытательного значения. Фиксируется фактическое усилие вырыва, результаты заносятся в протокол. Расчётная несущая способность узла принимается с коэффициентом запаса от минимального фактического значения по партии. Это исключает ошибки, связанные с локальным снижением прочности бетона.

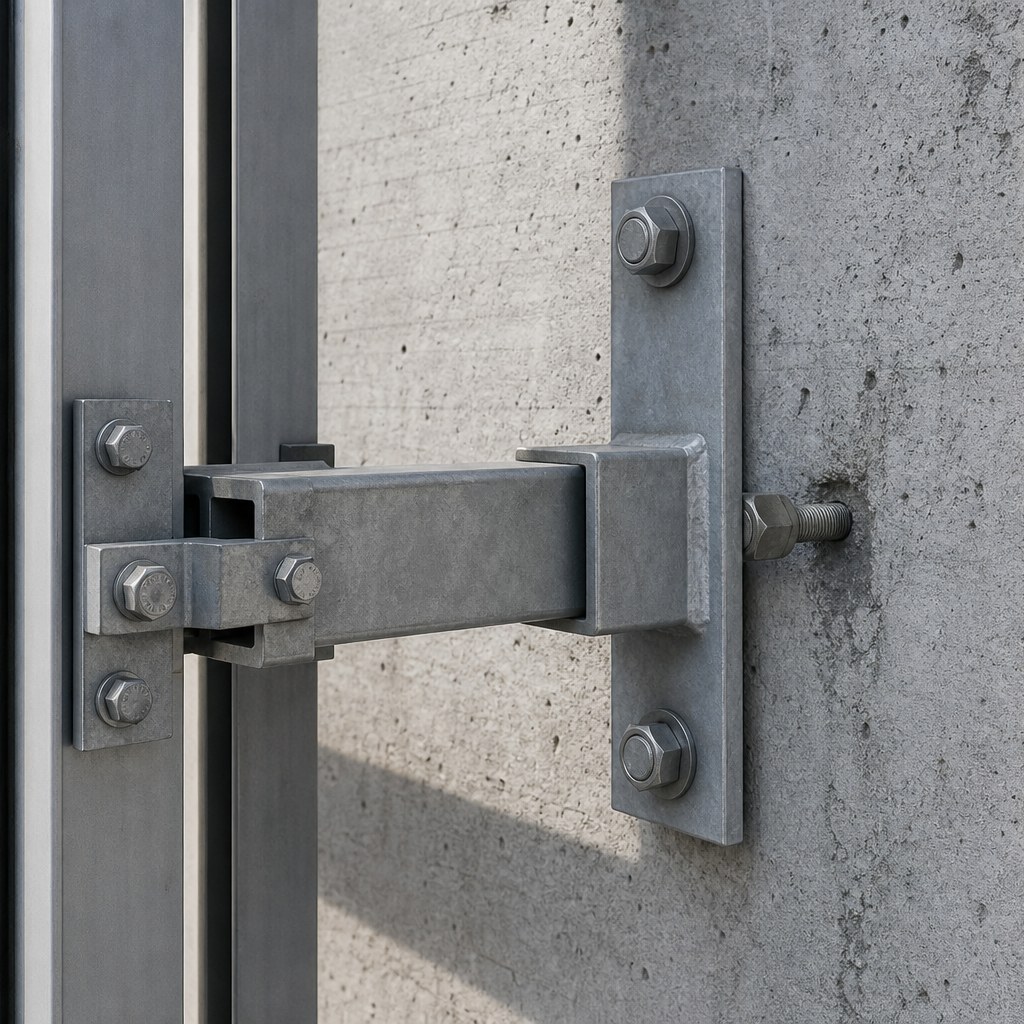

Шаг кронштейнов и краевые расстояния

Благодаря высокой несущей способности бетона шаг кронштейнов по вертикали обычно составляет 600–1000 мм, по горизонтали соответствует раскладке вертикальных профилей подсистемы (как правило, 600–1200 мм). Точные значения определяются расчётом по СП 20.13330 с учётом веса облицовки и ветровой нагрузки (для Москвы и МО — I ветровой район). Краевые расстояния от анкера до края конструкции и межосевые расстояния между анкерами назначаются по техническому свидетельству крепежа; у углов здания, парапетов и проёмов, где ветровой отсос максимален, шаг кронштейнов уплотняется.

Особенности монтажа и узлы

• Сверление перфоратором с продувкой и очисткой отверстия — обязательное условие для химического анкера.
• Контроль попадания в арматуру: при пересечении выполняется смещение точки или применение детектора арматуры.
• Терморазрыв в узле кронштейна (паронитовая/полиамидная прокладка) для снижения теплопотерь по СП 50.13330.
• Применение собственной подсистемы REVENTAL с регулируемыми кронштейнами для компенсации неровностей основания.

Преимущества и ограничения

Преимущества: высокая несущая способность, минимальное число точек крепления, предсказуемость, возможность применения недорогих распорных анкеров, малые краевые расстояния. Ограничения: необходимость контроля арматуры при сверлении, повышенная трудоёмкость при работе по высокопрочному бетону, обязательность испытаний для подтверждения фактической прочности.

Типичные ошибки

• Анкеровка в приповерхностный слой цементного молока без выхода в плотное тело бетона.
• Отказ от очистки отверстия перед установкой химического анкера.
• Нарушение краевых расстояний у проёмов и углов.
• Пропуск натурных испытаний на вырыв.

Факторы стоимости

• Марка и плотность бетона (влияет на тип и стоимость анкера).
• Высотность и ветровая нагрузка — плотность кронштейнов.
• Тип и вес облицовки.
• Объём испытаний и исполнительной документации.

Раздел: Вентилируемые фасады по строительному основанию.

Смотрите также

• Крепление вентфасада в газобетонные блоки
• Крепление вентфасада в стены из керамического кирпича
• Крепление навесного вентфасада в трёхслойные сэндвич-панели

Частые вопросы

Какой анкер лучше для бетона — распорный или химический?

В плотном бетоне с достаточными краевыми расстояниями экономичнее распорный анкер. Химический анкер выбирают при малых краевых расстояниях, работе у края конструкции, в трещиноватых зонах и при повышенных нагрузках.

Нужны ли испытания анкеров в бетоне?

Да. Даже на надёжном бетоне проводятся натурные испытания на вырыв с оформлением протокола — это подтверждает фактическую прочность и является частью исполнительной документации.

Можно ли крепить кронштейн в торец плиты перекрытия?

Да, но обычно через химический анкер с контролем краевых расстояний и положения арматуры. Узел рассчитывается отдельно.
