Объёмные фасадные элементы из стеклофибробетона для вентфасада

Объёмные фасадные элементы из стеклофибробетона (СФБ, международное обозначение GRC — Glassfibre Reinforced Concrete) — это архитектурный декор и 3D-модули, которые навешиваются на подсистему вентилируемого фасада и формируют пластику стены: карнизы, пилястры, сандрики, русты, замковые камни, обрамления проёмов, фигурные панели и крупноформатные рельефы. НВФ Москва проектирует, изготавливает и монтирует объёмные элементы из СФБ для вентфасада в Москве и Московской области с 2008 года: от обмеров и BIM-модели до отливки изделий по собственной технологии и шеф-монтажа на объекте. Раздел адресован архитекторам, проектировщикам, генподрядчикам и заказчикам, которым важны негорючесть декора, точная геометрия и долговечность навесного фасада.

Что такое стеклофибробетон (СФБ/GRC)

Стеклофибробетон — это композиционный материал на основе мелкозернистой цементной матрицы, армированной щелочестойким (циркониевым, AR-Glass) стекловолокном. В отличие от обычного железобетона, в СФБ нет стальной арматуры: дисперсное волокно распределено по всему объёму материала и воспринимает растягивающие напряжения. Это позволяет отливать тонкостенные (8–20 мм) объёмные изделия сложной формы при малом весе и высокой прочности на изгиб. Применительно к вентилируемому фасаду стеклофибробетон используется именно для декоративных объёмных элементов, которые сложно или невозможно выполнить из плоской облицовки.

Базовый состав стеклофибробетона:

Портландцемент — вяжущее, формирующее цементный камень матрицы; применяются цементы высоких марок с пониженной щёлочностью.
Кварцевый песок — мелкофракционный заполнитель, обеспечивающий плотную структуру и стабильность геометрии.
Щелочестойкое стекловолокно (AR-Glass) — дисперсная арматура с содержанием диоксида циркония, устойчивая к щелочной среде цемента.
Вода и полимерные модификаторы — пластификаторы, акриловые дисперсии, регулирующие удобоукладываемость и снижающие усадку.
Пигменты и наполнители — для объёмного окрашивания в массе и имитации фактур камня и бетона.

Технология изготовления объёмных элементов

НВФ Москва производит элементы облицовки по собственной технологии. Для объёмных изделий из СФБ применяются два основных метода формования, выбор зависит от геометрии, толщины стенки и требуемых характеристик:

Метод напыления (spray-up) — цементно-песчаная смесь и рубленое стекловолокно одновременно набрызгиваются в форму послойно. Даёт высокое содержание волокна (4–5%) и максимальную прочность на изгиб; подходит для крупных и нагруженных элементов.
Премикс (premix, вибролитьё) — волокно вводится в смесь на стадии замеса, затем масса заливается в форму с уплотнением. Подходит для мелких деталей сложной формы и серийных изделий.

После формования изделие выдерживается в форме, распалубливается и проходит влажностное твердение, при котором набирается прочность цементного камня. Для крупных объёмных модулей предусматривается внутренний несущий каркас (закладные элементы, ребра жёсткости) и точки крепления к подсистеме, заложенные ещё на стадии BIM-моделирования.

Характеристики стеклофибробетона

Точные значения зависят от рецептуры и метода формования и подтверждаются протоколами испытаний на конкретную партию. Ориентировочные характеристики объёмных элементов из СФБ:

Характеристика	Типовое значение	Значение для фасада
Толщина стенки изделия	8–20 мм	малый вес при крупных габаритах
Прочность на изгиб	до 20–30 МПа	стойкость к ветровым и ударным нагрузкам
Прочность на сжатие	50–80 МПа	несущая способность узлов крепления
Плотность	1900–2100 кг/м³	расчёт нагрузки на подсистему
Поверхностная масса элемента	от 15–25 кг/м² (толщина 8–12 мм)	легче натурального камня и бетона
Морозостойкость	F100–F300 циклов	долговечность в климате Москвы и МО
Водопоглощение	низкое, с гидрофобизацией	стойкость к увлажнению и высолам
Группа горючести	НГ (негорючий), класс КМ0	применение без ограничений по горючести

Негорючесть: преимущество СФБ перед стеклопластиком

Ключевое отличие стеклофибробетона от объёмных элементов из стеклопластика (полимерный композит на основе смол) — пожарная безопасность. СФБ относится к негорючим материалам (НГ) и классу пожарной опасности КМ0: цементная матрица не горит, не поддерживает горение и не выделяет токсичных продуктов. Стеклопластик при тех же формах и весе является горючим органическим материалом и имеет ограничения по применению на фасадах в зависимости от высоты и назначения здания.

Согласно 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 2.13130, материалы наружных стен с внешней стороны нормируются по классу пожарной опасности в зависимости от функционального назначения здания (Ф1.1, Ф4.1 и пр.) и его высоты. Негорючий стеклофибробетон позволяет применять объёмный декор там, где горючие композиты недопустимы, — на высотных, общественных и социальных объектах. Конкретные требования к классу КМ фиксируются проектом и подтверждаются для применяемой фасадной системы.

Нормативная база

НВФ Москва проектирует и монтирует объёмные элементы из СФБ в составе навесного вентилируемого фасада с соблюдением действующих норм:

Документ	Что регламентирует
123-ФЗ «Технический регламент о требованиях пожарной безопасности»	Класс пожарной опасности материалов фасада в зависимости от назначения и высоты здания; обоснование применения НГ/КМ0.
ГОСТ Р 58154	Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия, требования к элементам и узлам.
СП 2.13130	Обеспечение огнестойкости объектов защиты, требования к наружным стенам с внешней стороны.
СНиП/СП по нагрузкам и воздействиям	Ветровые нагрузки, расчёт креплений объёмных элементов к подсистеме.

Узлы крепления и подсистема

Объёмные элементы из стеклофибробетона навешиваются на ту же несущую подсистему, что и плоская облицовка, но требуют индивидуального расчёта узлов под вес и габариты. НВФ Москва применяет собственную подсистему REVENTAL и закладывает крепление на стадии BIM-моделирования. Ключевые принципы:

Закладные элементы — металлические анкеры, втулки и ребра жёсткости, замоноличенные в тело изделия при отливке, формируют точки навески.
Кронштейны и направляющие — опорно-несущие кронштейны с терморазрывом передают вертикальную нагрузку и ветровой отрыв на стену.
Регулируемые узлы — компенсируют монтажные допуски и температурные деформации, исключая трещинообразование в декоре.
Вентиляционный зазор — сохраняется за объёмными элементами для отвода влаги и пара из конструкции фасада.
Скрытый крепёж — точки навески не видны на лицевой поверхности, что сохраняет чистоту архитектурной формы.

Для тяжёлых карнизов и выносных элементов рассчитывается опрокидывающий момент и предусматриваются дополнительные тяги и упоры. Все узлы фиксируются в рабочей документации и проверяются при шеф-монтаже.

Фактуры и архитектурные возможности

Стеклофибробетон точно повторяет геометрию формы, поэтому объёмные элементы из СФБ открывают широкий спектр архитектурных решений:

Карнизы, пояски, межэтажные тяги и венчающие профили классических фасадов.

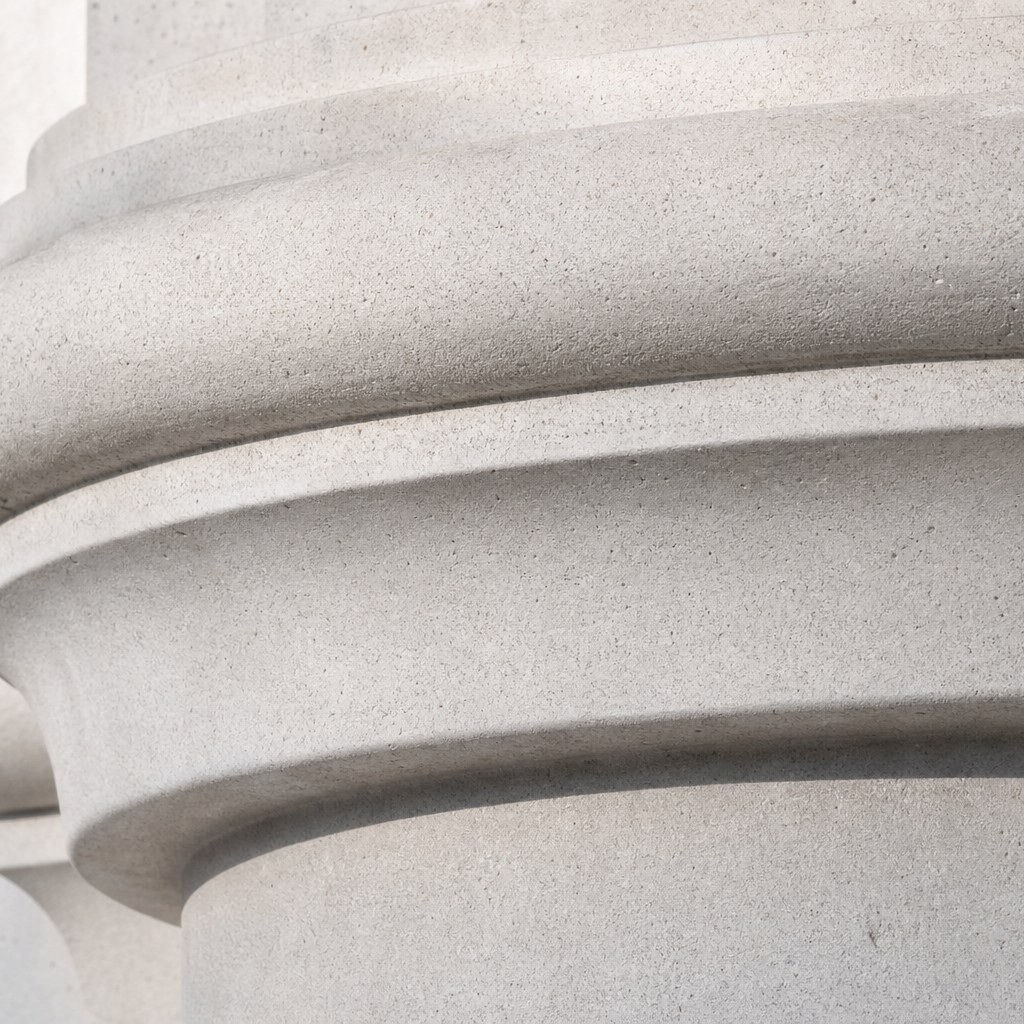

Пилястры, полуколонны, капители, базы и фигурные обрамления оконных проёмов.
Сандрики, замковые камни, кронштейны-консоли, балясины и парапетные элементы.

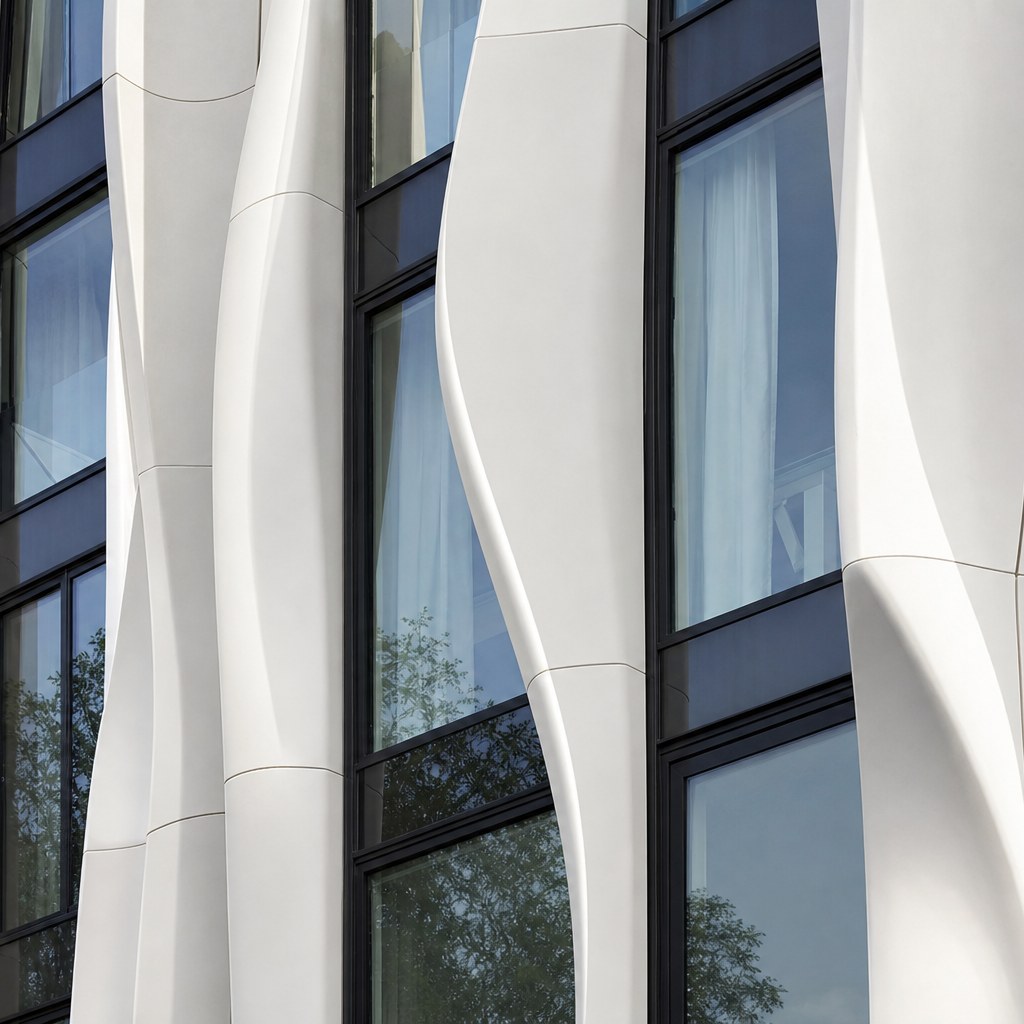

Крупноформатные 3D-модули и параметрические рельефы для современной архитектуры.
Фактуры под натуральный камень, травертин, известняк, бучардированный и гладкий бетон.

Окрашивание выполняется в массе (пигмент вводится в смесь) либо фасадными красками по поверхности; гидрофобизация защищает от увлажнения и высолов. Это позволяет интегрировать объёмный декор в единую цветовую и фактурную палитру вентфасада.

Плюсы и минусы объёмных элементов из СФБ

Преимущества:

Негорючесть (НГ, КМ0) — допуск на высотных и общественных зданиях в отличие от стеклопластика.
Малый вес при крупных габаритах за счёт тонкостенности — меньшая нагрузка на подсистему и стену.
Точное воспроизведение сложной геометрии и любых архитектурных форм.
Высокая морозостойкость и долговечность в климате Москвы и МО.
Окрашивание в массе и широкий выбор фактур под камень и бетон.

Ограничения:

Стоимость индивидуальной формы (оснастки) при малой серии повышает цену единичных изделий.
Требуется точный расчёт закладных и узлов навески под вес объёмного элемента.
Длительный технологический цикл твердения по сравнению с готовой плоской облицовкой.
Транспортировка и монтаж крупных элементов требуют такелажа и аккуратности.

Типовые ошибки

Применение горючего стеклопластика вместо СФБ там, где проект требует НГ/КМ0 по 123-ФЗ.
Отсутствие или недостаточность закладных элементов — навеска «по месту» без расчёта узлов.
Жёсткое крепление без компенсации температурных деформаций — трещины в декоре.
Перекрытие вентиляционного зазора объёмными элементами — нарушение работы фасада.
Отсутствие гидрофобизации и водоотводных уклонов на карнизах — высолы и увлажнение.
Игнорирование опрокидывающего момента на выносных элементах — недонагруженные упоры.

Обслуживание

Объёмные элементы из стеклофибробетона практически не требуют ухода. Рекомендуется периодический визуальный осмотр узлов навески, очистка поверхности от загрязнений мягкими моющими средствами, контроль состояния гидрофобизирующего и окрасочного слоёв и при необходимости их обновление раз в несколько лет. Сколы и механические повреждения ремонтируются ремонтными составами на цементной основе с последующей подколеровкой. При штатной эксплуатации срок службы СФБ-декора сопоставим со сроком службы самой фасадной системы.

Факторы стоимости

Сложность геометрии и количество индивидуальных форм (оснастки).
Серийность: тираж одинаковых элементов снижает цену единицы.
Габариты, толщина стенки и вес изделий, наличие несущего каркаса.
Тип фактуры, окрашивание в массе или по поверхности, гидрофобизация.
Состав закладных, тип подсистемы и сложность узлов навески.
Высота здания, средства доступа и условия монтажа.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

Частые вопросы

Чем стеклофибробетон лучше стеклопластика на фасаде?

СФБ негорюч (НГ, класс КМ0): цементная матрица не горит и не выделяет токсичных продуктов. Стеклопластик — горючий органический композит и имеет ограничения по применению на фасадах по высоте и назначению здания согласно 123-ФЗ. При схожих формах и весе СФБ обеспечивает пожарную безопасность.

Сколько весят объёмные элементы из СФБ?

За счёт тонкостенности (8–20 мм) поверхностная масса составляет ориентировочно от 15–25 кг/м², что значительно легче натурального камня и литого бетона. Точный вес изделия определяется его габаритами, толщиной и наличием несущего каркаса и закладывается в расчёт подсистемы.

Как объёмные элементы крепятся к вентфасаду?

Через замоноличенные при отливке закладные элементы изделие навешивается на кронштейны и направляющие подсистемы (например, REVENTAL) с терморазрывом. Узлы регулируемые, компенсируют допуски и температурные деформации, вентиляционный зазор сохраняется. Крепёж скрытый.

Можно ли повторить любой архитектурный профиль?

Да. СФБ точно воспроизводит геометрию формы, поэтому возможны карнизы, пилястры, капители, сандрики, замковые камни и параметрические 3D-модули. Геометрия и точки крепления прорабатываются в BIM-модели до изготовления оснастки.

Работаете ли вы в Москве и Московской области?

Да, НВФ Москва проектирует, изготавливает и монтирует объёмные элементы из стеклофибробетона для вентфасадов в Москве и по всей Московской области, обеспечивая шеф-монтаж и технадзор на всех стадиях.
