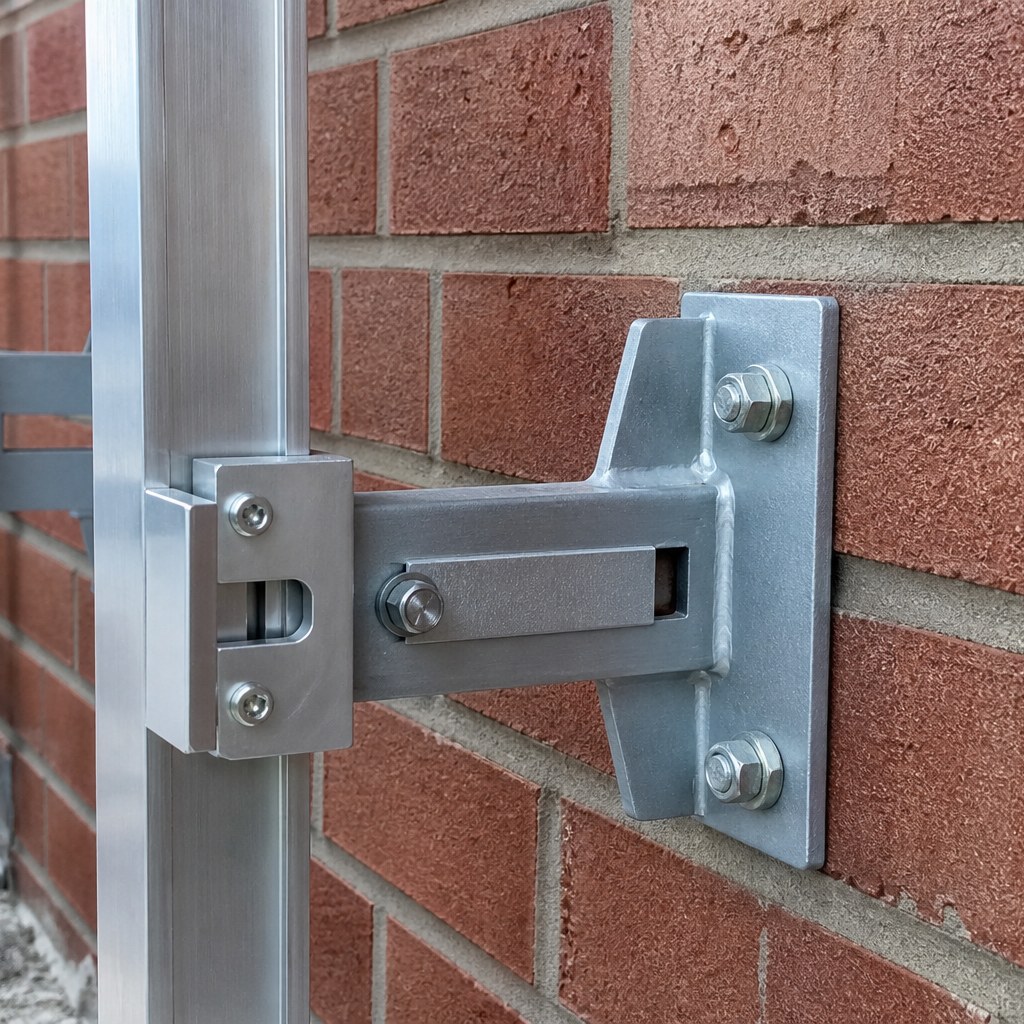

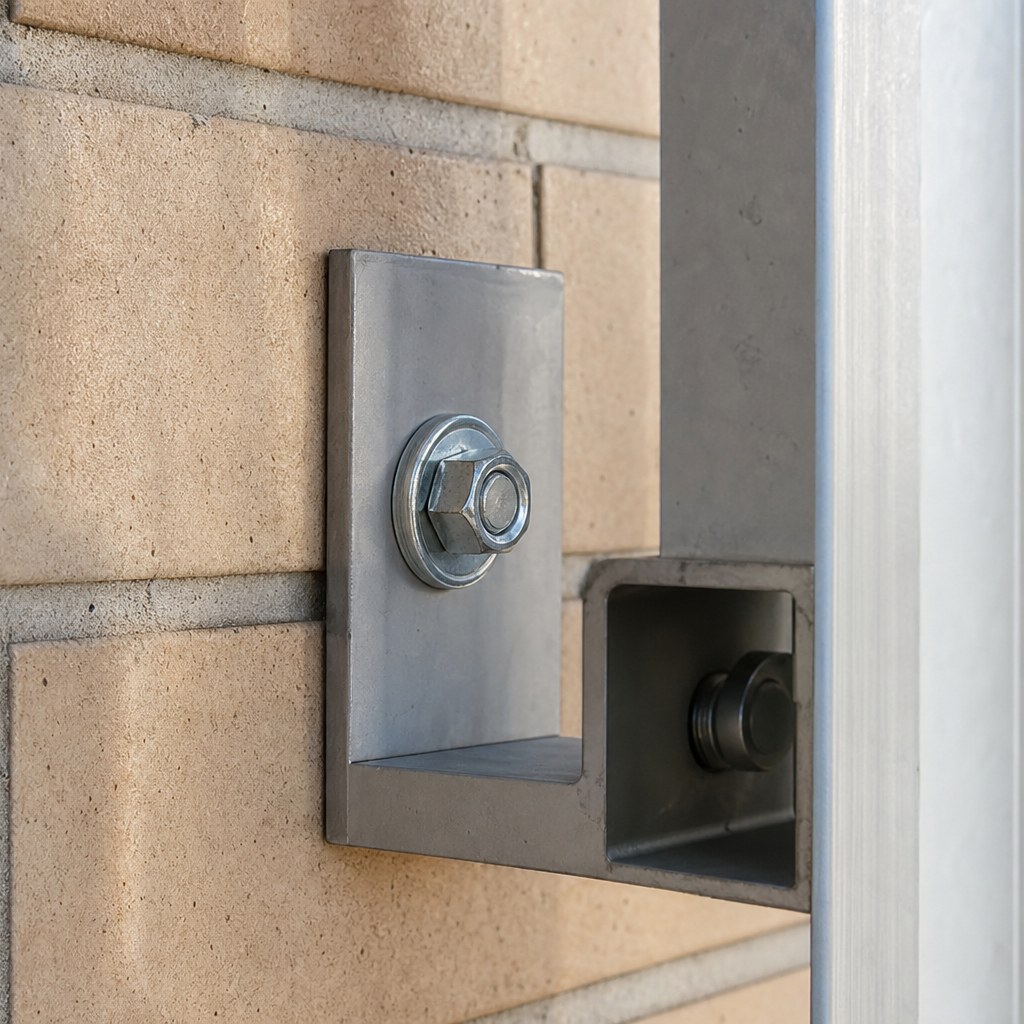

Крепление вентфасада в стены из керамического кирпича

Крепление вентилируемого фасада в стены из керамического кирпича зависит от того, полнотелый кирпич или пустотелый. Полнотелый керамический кирпич — основание средней и высокой несущей способности, допускающее распорные и химические анкеры. Пустотелый кирпич требует только химического анкера с сетчатой гильзой: распорный продавит тонкие стенки пустот. Компания ООО «Дилэнд» с 2008 года проектирует и монтирует вентфасады под ключ в Москве и Московской области, подбирая крепёж под фактический тип кирпича и подтверждая несущую способность испытаниями на вырыв.

Керамический кирпич как основание

Керамическая кладка — распространённое и достаточно надёжное основание для навесного вентфасада, но её несущая способность сильно зависит от структуры кирпича и качества раствора. Различают два принципиально разных случая: полнотелый кирпич (сплошное тело, высокая прочность на смятие) и пустотелый (поризованный) кирпич со сквозными или несквозными пустотами и тонкими стенками. Кладочный раствор шва имеет нестабильную и, как правило, заниженную прочность, поэтому анкеровка всегда выполняется в тело кирпича, а не в горизонтальный или вертикальный шов.

Полнотелый керамический кирпич

Полнотелый кирпич марок М100–М150 и выше обеспечивает хорошую несущую способность на вырыв анкера. Допускается применение:

• Распорных анкеров — экономичное решение при достаточной прочности кирпича и соблюдении краевых расстояний.
• Химических анкеров — предпочтительны при малых краевых расстояниях, повышенных нагрузках и для гарантированной несущей способности без распорных усилий.
• Фасадных дюбелей — для умеренных нагрузок и большого числа точек.

Глубина анкеровки выбирается так, чтобы анкер уверенно вошёл в тело кирпича, не попадая в шов.

Пустотелый керамический кирпич

Пустотелый и поризованный кирпич имеет тонкие межпустотные перегородки, которые легко продавливаются распорным крепежом. Поэтому здесь применяется только химический анкер с сетчатой (перфорированной) гильзой. Гильза устанавливается в отверстие, смола нагнетается и через перфорацию заполняет пустоты, зацепляясь за перегородки и образуя механический замок. Это обеспечивает несущую способность без распорных усилий. Распорные анкеры и обычные дюбели в пустотелом кирпиче не применяются.

Нагрузки на вырыв и испытания анкеров

Прочность кирпичной кладки на объекте варьируется из-за марки кирпича, качества раствора и наличия скрытых пустот. Поэтому ООО «Дилэнд» проводит натурные испытания анкеров на вырыв по ГОСТ Р 58154 на каждом характерном участке:

1. Установка контрольных анкеров на каждой захватке и для каждого типа кирпича.
2. Приложение ступенчатой нагрузки гидравлическим прибором до испытательного значения.
3. Фиксация фактического усилия вырыва и перемещения.
4. Назначение расчётной несущей способности с коэффициентом запаса от минимального результата.
5. Оформление протоколов испытаний как части исполнительной документации.

Для пустотелого кирпича программа испытаний особенно важна — разброс прочности максимален.

Шаг кронштейнов и краевые расстояния

Шаг кронштейнов на полнотелом кирпиче близок к бетонному (по расчёту), на пустотелом — уменьшается, нагрузка распределяется на большее число точек. Краевые расстояния от анкера до края кладки, проёма и угла назначаются по техническому свидетельству крепежа; их сокращение ведёт к скалыванию кирпича. Особое внимание — углам, перемычкам и зонам у проёмов, где ветровой отсос максимален, и где шаг кронштейнов уплотняется. Расчёт выполняется по СП 20.13330 для ветрового района Москвы и МО.

Узлы и особенности монтажа

• Анкеровка строго в тело кирпича; попадание в шов недопустимо.
• Сверление пустотелого кирпича в безударном режиме, чтобы не разрушить перегородки.
• Тщательная очистка и продувка отверстия перед установкой химического состава.
• Обязательная сетчатая гильза для пустотелого кирпича.
• Соблюдение времени отверждения смолы с поправкой на температуру воздуха.
• Терморазрыв в узле кронштейна по СП 50.13330.
• Регулируемые кронштейны подсистемы REVENTAL для компенсации неровностей кладки.

Преимущества и ограничения

Преимущества: полнотелый кирпич — надёжное основание с возможностью применения недорогих распорных анкеров; химический анкер с гильзой позволяет надёжно крепить фасад даже к пустотелой кладке. Ограничения: необходимость точного попадания в тело кирпича, более высокая стоимость крепления пустотелого кирпича, обязательность испытаний и контроля качества монтажа.

Типичные ошибки

• Анкеровка в кладочный шов вместо тела кирпича.
• Применение распорных анкеров в пустотелом кирпиче.
• Установка химического анкера без сетчатой гильзы в пустоты.
• Сверление пустотелого кирпича с ударом и разрушением перегородок.
• Нарушение краевых расстояний у проёмов и углов.
• Отказ от натурных испытаний на вырыв.

Факторы стоимости

• Тип кирпича (пустотелый требует химического анкера с гильзой).
• Марка кирпича и качество кладки.
• Число точек крепления и вес облицовки.
• Высотность и ветровая нагрузка.
• Объём испытаний и исполнительной документации.

Раздел: Вентилируемые фасады по строительному основанию.

Смотрите также

• Крепление вентилируемого фасада в бетонные стены
• Крепление вентфасада в газобетонные блоки
• Крепление навесного вентфасада в трёхслойные сэндвич-панели

Частые вопросы

Чем отличается крепление в полнотелый и пустотелый кирпич?

В полнотелом кирпиче допустимы распорные и химические анкеры. В пустотелом применяется только химический анкер с сетчатой гильзой, поскольку распорный продавливает тонкие стенки пустот.

Можно ли крепить кронштейн в шов кладки?

Нет. Раствор шва имеет нестабильную заниженную прочность. Анкер должен входить в тело кирпича, иначе проектная несущая способность не обеспечивается.

Зачем сетчатая гильза в пустотелом кирпиче?

Гильза удерживает смолу и направляет её в пустоты, где состав зацепляется за перегородки, образуя механический замок без распорных усилий.

Нужны ли испытания анкеров в кирпиче?

Да. Прочность кладки варьируется, поэтому проводятся натурные испытания на вырыв с протоколами, особенно важные для пустотелого кирпича.
