BIM-модель вентилируемого фасада

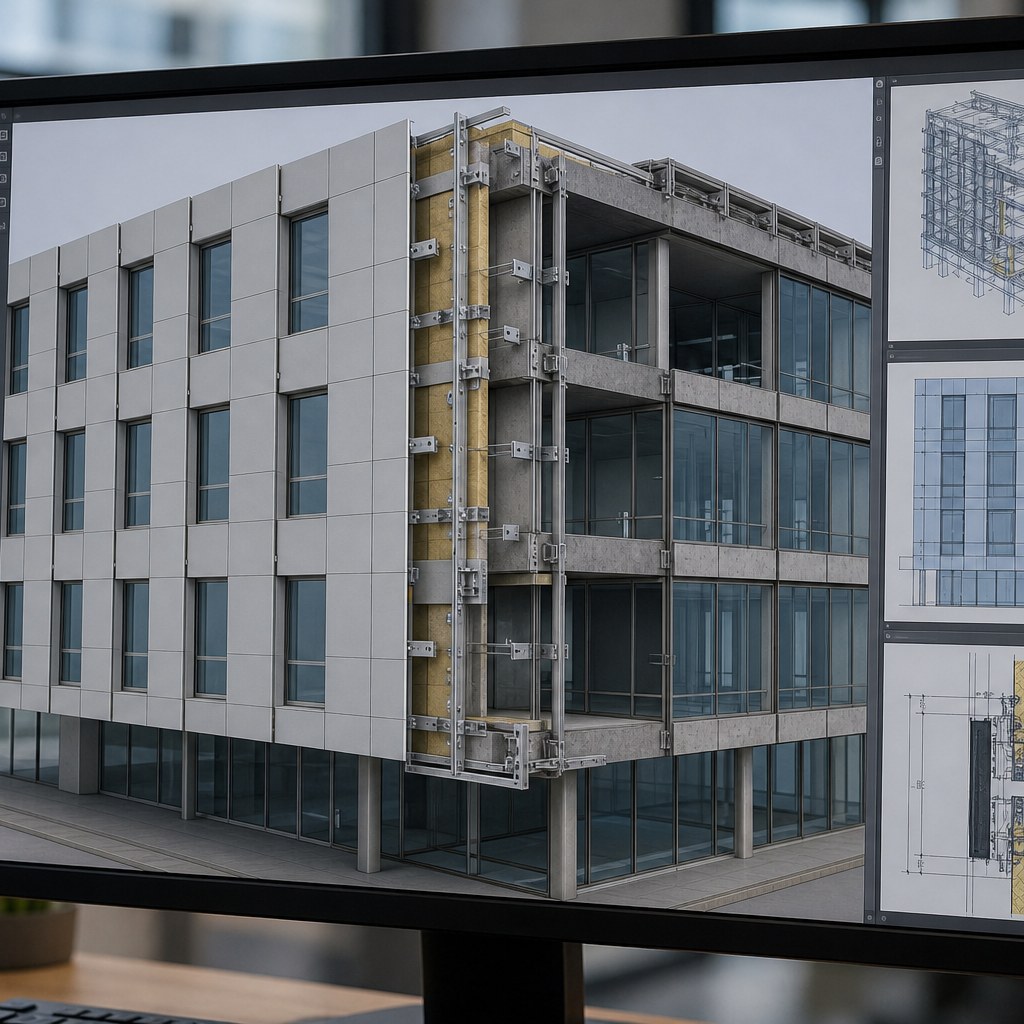

BIM-модель вентилируемого фасада — это цифровой информационный двойник навесной фасадной системы, в котором подсистема, утеплитель, мембрана, крепёж и облицовка собраны в единую параметрическую модель с привязкой к несущему основанию. ООО «Дилэнд» (на рынке с 2008 года) разрабатывает BIM-модель вентфасада самостоятельно, силами собственного проектного отдела, и сопровождает её на всех стадиях — от концепции до выпуска КМД и управляющих программ для станков с ЧПУ. Работаем по Москве и Московской области, проектируем, поставляем и монтируем вентилируемые фасады под ключ по ценам заводов-производителей.

Зачем вентфасаду BIM-модель

Навесной вентилируемый фасад — это многослойная конструкция, где геометрия облицовки жёстко связана с шагом несущих кронштейнов, температурными зазорами и узлами примыканий. Ошибка в раскладке или в привязке к плитам перекрытия превращается в перерасход материала и срыв сроков монтажа. BIM-модель снимает эти риски: вся информация о фасаде хранится в одном месте, изменения распространяются по проекту автоматически, а спецификации и чертежи генерируются из модели, а не набиваются вручную.

Для вентфасада BIM решает три практические задачи: точная геометрия облицовки на реальной (геодезически снятой) поверхности здания, проверка собираемости узлов до начала монтажа и автоматический выпуск спецификаций под закупку и производство. ООО «Дилэнд» использует BIM не как «красивую картинку для презентации», а как рабочий инструмент, из которого напрямую получаются комплекты КМ, КМД и файлы для ЧПУ-обработки фасонных элементов.

Уровни проработки модели (LOD)

Степень детализации BIM-модели описывается уровнями LOD (Level of Detail / Level of Development). Для вентилируемого фасада применяются следующие уровни:

• LOD 200 — концептуальная модель: габариты фасадных плоскостей, ориентировочная разбивка на зоны облицовки, предварительный тип подсистемы. Используется на стадии проекта и оценки бюджета.
• LOD 300 — проектная модель: точная геометрия облицовки, кронштейны, направляющие, утеплитель и мембрана с реальными размерами и материалами. На этом уровне модель пригодна для согласований и расчётов.
• LOD 350 — модель с проработанными узлами примыканий: оконные и дверные откосы, парапеты, цоколь, деформационные швы, межэтажные рассечки. Учитываются стыки между разделами и пересечения с другими инженерными системами.
• LOD 400 — производственная модель: каждый элемент детализирован до отверстий, кляммеров, заклёпок и фасонных изделий, готов к выпуску КМД и выгрузке в ЧПУ.

Для разных частей одного фасада уровень проработки может отличаться: типовое поле облицовки достаточно довести до LOD 300–350, а сложные углы, входные группы и нестандартные примыкания — до LOD 400. Такой подход экономит ресурс проектирования без потери точности там, где это критично.

Состав BIM-модели вентфасада

В модель ООО «Дилэнд» закладывает все слои навесной конструкции и их взаимосвязи:

• несущее основание (стена, монолитный каркас, заполнение) по данным геодезической 3D-съёмки;
• кронштейны собственной подсистемы REVENTAL с термоизолирующими прокладками и анкерным крепежом;
• вертикальные и горизонтальные направляющие, межпрофильные соединения, компенсаторы температурных деформаций;
• теплоизоляция и ветрогидрозащитная мембрана с указанием толщин и плотности;
• облицовка (керамогранит, фиброцемент, композит, металлокассеты, HPL, натуральный камень) с раскладкой и видимым/скрытым крепежом;
• фасонные и доборные изделия: откосы, отливы, нащельники, угловые элементы, парапетные крышки.

Проверка коллизий и собираемости

Главная ценность BIM для вентфасада — автоматический поиск коллизий до выхода на объект. Модель проверяется на пересечения подсистемы с проёмами, закладными деталями, ливневыми воронками, кронштейнами наружного освещения и инженерными выводами. Отдельно контролируется собираемость узлов: достаточно ли места для установки кляммера, не упирается ли направляющая в плиту перекрытия, выдержаны ли вентиляционные зазоры и противопожарные рассечки.

По результатам проверки формируется отчёт о коллизиях с привязкой к координатам и узлам. Это позволяет устранить нестыковки на стадии проектирования, когда правка стоит часов работы инженера, а не на монтаже, где она стоит дней простоя и перерасхода материала.

Спецификации и ведомости из модели

Все спецификации генерируются непосредственно из BIM-модели и обновляются при любом изменении геометрии. Это исключает рассинхрон между чертежами и закупкой. Из модели выгружаются:

1. ведомость металла подсистемы (профили, кронштейны) с длинами и марками;
2. ведомость крепежа: анкеры, заклёпки, дюбели, саморезы;
3. спецификация облицовочных плит с разбивкой по типоразмерам;
4. ведомость фасонных и доборных изделий;
5. объёмы утеплителя и мембраны.

Благодаря этому смета опирается на реальную геометрию фасада, а не на усреднённые коэффициенты, что снижает риск как недозаказа, так и избыточной закупки.

Экспорт в КМД и ЧПУ

Производственная модель (LOD 400) служит источником для выпуска чертежей КМД и управляющих программ для станков с числовым программным управлением. ООО «Дилэнд» производит элементы облицовки и фасонные изделия по собственной технологии: координаты отверстий, контуры раскроя и параметры гибки выгружаются из модели в форматы, понятные оборудованию. За счёт этого исключается ручной перенос размеров и связанные с ним ошибки, а готовые изделия точно соответствуют проектной раскладке.

Типовые ошибки при работе без BIM

• раскладка облицовки выполнена по «идеальной» геометрии без учёта реальных отклонений стены — на монтаже плиты не сходятся;
• не проверены пересечения подсистемы с закладными и проёмами — приходится резать профиль по месту;
• спецификации составлены вручную и расходятся с чертежами — перерасход или дефицит материала;
• фасонные изделия заказаны по эскизам без точной деталировки — несовпадение размеров на объекте.

Нормативная база

BIM-модель и выпускаемая из неё документация учитывают требования пожарной безопасности по 123-ФЗ, методику оценки пожарной опасности фасадных систем по ГОСТ Р 58154 и СП 2.13130, нагрузки и воздействия по СП 20.13330, а также общие требования к фасадным теплоизоляционным композиционным системам по ГОСТ Р 56707. Конструктивные решения и узлы выполняются в соответствии с действующими СНиП и сводами правил. Конкретные значения нагрузок и коэффициентов уточняются расчётом для каждого объекта.

Связанные услуги по проектированию

• Проектирование вентилируемых фасадов — родительский раздел;
• Геодезическая 3D-съёмка фасада для вентфасада;
• Проект КМ и КМД вентфасада;
• Рабочие чертежи облицовки и фасонных изделий вентфасада;
• Технологические карты и проверка узлов вентфасада на собираемость.

Частые вопросы

Кто разрабатывает BIM-модель фасада?

BIM-модель вентилируемого фасада выполняет собственный проектный отдел ООО «Дилэнд». Мы не передаём эту работу на сторону, поэтому модель полностью согласована с нашей подсистемой REVENTAL и технологией производства облицовки.

Какой уровень LOD нужен для производства?

Для выпуска КМД и файлов ЧПУ требуется LOD 400. Типовые поля облицовки достаточно довести до LOD 300–350, а до 400 детализируются узлы, углы и нестандартные примыкания.

Можно ли получить спецификации из модели?

Да. Ведомости металла, крепежа, облицовки и фасонных изделий генерируются из BIM-модели и автоматически обновляются при изменении геометрии.

Нужна ли геодезическая съёмка для BIM-модели?

Для точной раскладки облицовки модель строится на реальной геометрии фасада, полученной 3D-съёмкой. Без этого раскладка будет идеализированной и не сойдётся на монтаже.
