Фрезеровка стальных композитных панелей для вентфасада

Фрезеровка стальных композитных панелей (СКП) — ключевая операция при изготовлении кассет облицовки для вентилируемого фасада. Вентфасад со стальным композитом востребован в Москве и Московской области там, где нужны повышенная жёсткость полотна, антивандальная стойкость и негорючий минеральный сердечник. ООО «Дилэнд» с 2008 года проектирует, производит и монтирует навесные фасадные системы под ключ по ценам заводов-производителей, поэтому фрезеровку мы выполняем по собственным чертежам с привязкой к подсистеме и узлам конкретного объекта.

Что такое стальная композитная панель и зачем её фрезеровать

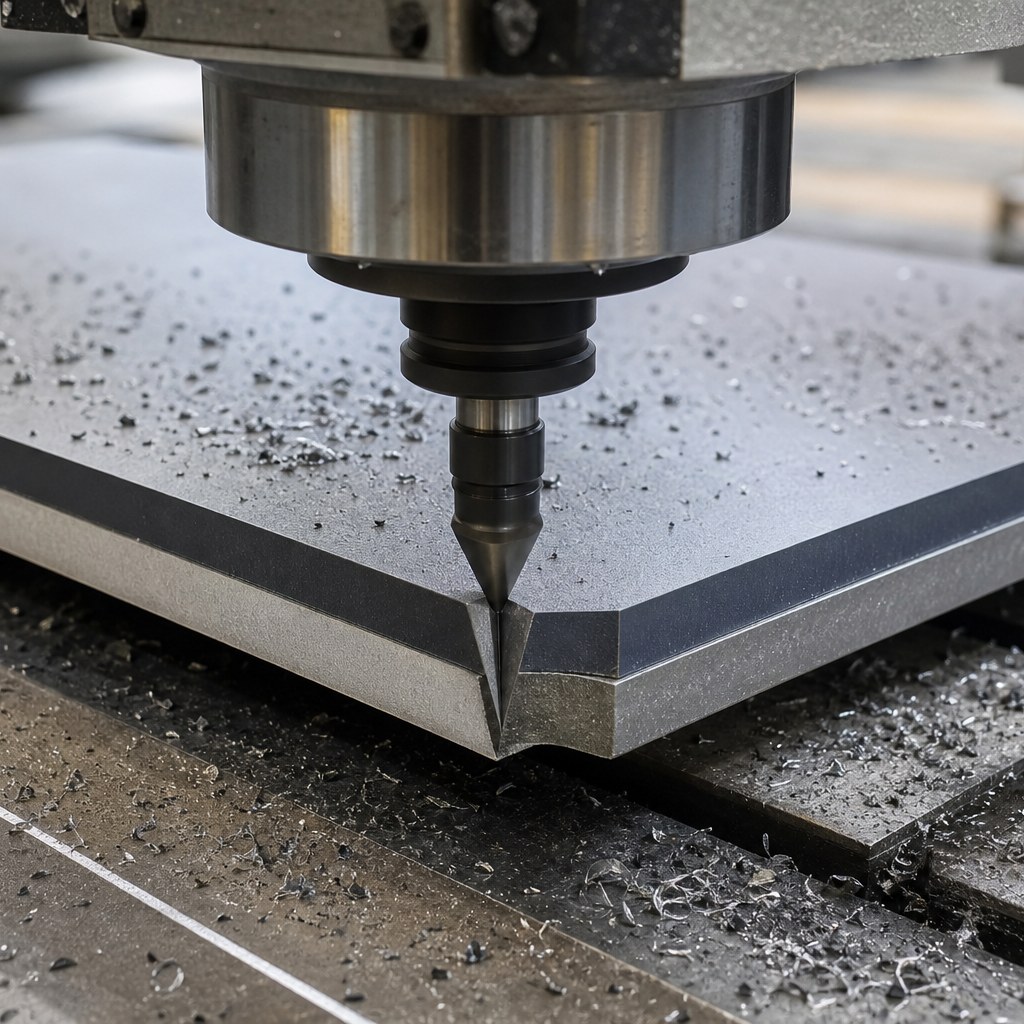

Стальная композитная панель — это трёхслойный материал: два листа тонкой стали (обычно оцинкованной с полимерным или PVDF-покрытием) и полимерный либо минеральный сердечник между ними. Фрезеровка — это выборка V-образного паза по линии будущего сгиба: фреза снимает верхний стальной лист и сердечник, оставляя нетронутым нижний лист. По этому пазу полотно складывается в объёмную кассету с ровными гранями и без вспучивания на углах.

Без фрезеровки согнуть композит в аккуратную кассету с малым радиусом невозможно: жёсткий стальной лист даёт неконтролируемый радиус, складки и разрушение покрытия. Именно фрезеровка V-паза задаёт геометрию изделия, прочность ребра и итоговый вид фасада.

Отличия стального композита от алюминиевого

Параметр	Стальной композит (СКП)	Алюминиевый композит (АКП)
Жёсткость полотна	Выше при равной толщине	Ниже
Вес 1 м²	Больше (сталь тяжелее)	Меньше
Антивандальность	Высокая, стойкость к удару	Средняя
Инструмент при фрезеровке	Твердосплавный, повышенный износ	Меньший износ
Коррозия	Требует защиты кромок	Не требует

Технология фрезеровки СКП

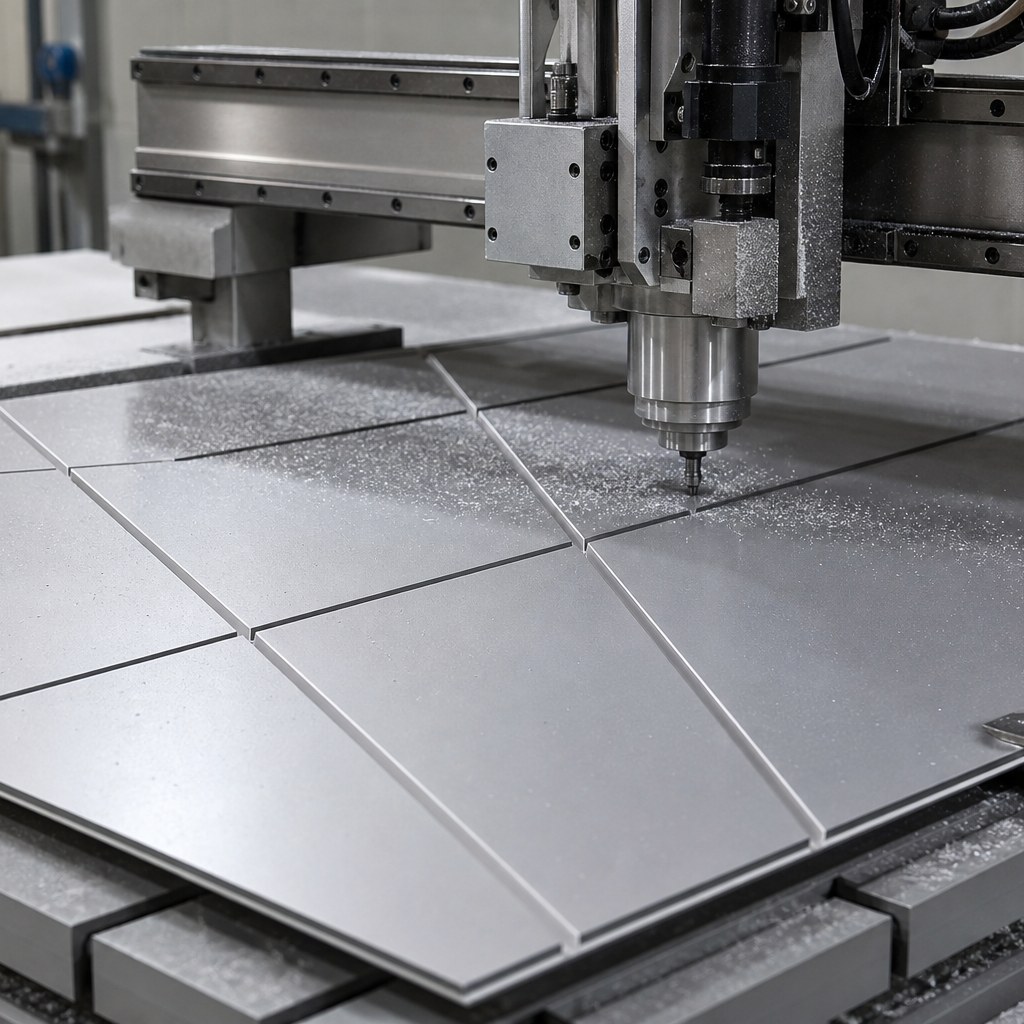

Фрезеровка ведётся на форматно-фрезерных станках с ЧПУ или на специализированных композитных раскроечных линиях. Управляющая программа формируется из карты раскроя кассет, разработанной на этапе BIM-моделирования вентфасада. Это исключает ручную разметку и обеспечивает повторяемость размеров на серии.

Раскрой листа в размер заготовки кассеты с припуском на отбортовку.
Фрезеровка V-паза по линиям сгиба с контролем остаточной толщины нижнего листа.
Снятие фасок и обработка торцов, при необходимости — высверловка отверстий под крепёж и заклёпки.
Гибка по пазу на листогибе до получения кассеты заданной геометрии.
Установка усиливающих профилей жёсткости, кронштейнов-ушек и герметизация торцов от коррозии.

Контролируемые параметры

Параметр	Типовое значение / условие
Толщина панели	ориентировочно 3–4 мм
Остаточная толщина под пазом	нижний лист + тонкий слой сердечника
Угол V-паза	обычно 90°–135° в зависимости от угла гиба
Радиус ребра кассеты	малый, задаётся геометрией паза
Допуск на габарит кассеты	в пределах ±1 мм на сторону

Нормативная база

Стальной композит чаще выбирают именно из соображений пожарной безопасности: при минеральном сердечнике достигается группа горючести, требуемая для фасадов общественных и высотных зданий. Применение облицовки и подсистемы регулируется следующими документами:

123-ФЗ «Технический регламент о требованиях пожарной безопасности» — классы пожарной опасности конструкций и ограничения по применению материалов на фасадах.
ГОСТ Р 58154 — требования к навесным фасадным системам с воздушным зазором.
СП 2.13130 — обеспечение огнестойкости объектов защиты.
СНиП по проектированию и нагрузкам на ограждающие конструкции (ветровая нагрузка, крепёж).

Группа горючести и допустимая этажность зависят от конкретной марки композита и сертификата производителя — мы подбираем материал под класс функциональной пожарной опасности здания.

Монтажные узлы кассет из СКП

Кассеты из стального композита крепят к подсистеме открытым или скрытым способом. ООО «Дилэнд» применяет собственную подсистему REVENTAL, что позволяет проектировать узлы под фактический шаг кронштейнов и нагрузки объекта.

Скрытый крепёж — кассета навешивается на салазки/закладные, видимого крепежа на лицевой поверхности нет.
Открытый крепёж — фиксация заклёпками или саморезами в цвет панели по отбортовке.
Компенсационные зазоры — учитывают температурное расширение стали и исключают коробление полотна.
Дренаж и вентзазор — кассета не перекрывает движение воздуха в зазоре, что исключает накопление конденсата.

Типовые ошибки при фрезеровке и сборке

Слишком глубокая выборка паза — прорезается нижний лист, ребро трескается при гибке.
Недостаточная глубина — сгиб даёт большой радиус и вспучивание сердечника.
Незащищённые торцы после фрезеровки — очаги коррозии стали на кромках.
Игнорирование температурных зазоров — коробление и шум фасада при перепадах температуры.
Тупой инструмент — рваная кромка, оплавление полимера, заусенцы.

Обслуживание и долговечность

Стальной композит с качественным PVDF-покрытием рассчитан на длительный срок службы фасада. Обслуживание сводится к периодическому осмотру крепежа, очистке поверхности неабразивными средствами и контролю целостности герметизации торцов. При локальном повреждении одна кассета меняется без демонтажа соседних — это преимущество кассетной облицовки перед сплошными системами.

Факторы стоимости фрезеровки

Фактор	Влияние на цену
Марка и толщина композита	Базовая стоимость материала
Тип покрытия (полиэстер/PVDF)	Долговечность и цена
Сложность геометрии кассеты	Число резов и сгибов
Тираж изделий	Снижение цены на серии
Скрытый/открытый крепёж	Трудоёмкость сборки узла

ООО «Дилэнд» выполняет фрезеровку и гибку на собственном производстве, поэтому цена формируется на уровне завода-изготовителя, без посреднической наценки.

Плюсы и минусы стального композита

Плюсы: высокая жёсткость, антивандальность, негорючий минеральный сердечник, ровная плоскость, ремонтопригодность.
Минусы: больший вес и нагрузка на подсистему, повышенный износ инструмента при фрезеровке, необходимость защиты кромок от коррозии.

Раздел: Услуги для вентилируемого фасада.

Смотрите также

Частые вопросы

Чем фрезеровка стального композита отличается от алюминиевого?

Сталь жёстче и твёрже, поэтому требуется твердосплавный инструмент, режимы резания мягче, а износ фрез выше. Сами принципы — выборка V-паза и гибка по нему — одинаковы.

Можно ли по фрезеровке получить кассету любой формы?

Да, геометрия задаётся картой раскроя в BIM-модели: прямые кассеты, с отбортовкой на четыре стороны, угловые и нестандартные элементы. Ограничения связаны с минимальным радиусом гиба и габаритом листа.

Стальной композит подходит для высотных зданий?

При минеральном негорючем сердечнике и подтверждённой группе горючести — да. Конкретная этажность определяется по 123-ФЗ и сертификату на материал.

Как защищают кромки после фрезеровки?

Торцы обрабатывают и герметизируют, при открытом крепеже применяют отбортовку, закрывающую срез. Это исключает коррозию стали по линии реза.

ООО «Дилэнд» рассчитает, запроектирует, изготовит фрезеровкой и смонтирует вентфасад со стальными композитными панелями в Москве и Московской области под ключ — с собственной подсистемой REVENTAL, BIM-моделированием, шеф-монтажом и технадзором по ценам завода-производителя. Магазин: https://вентилируемые-фасады.москва
