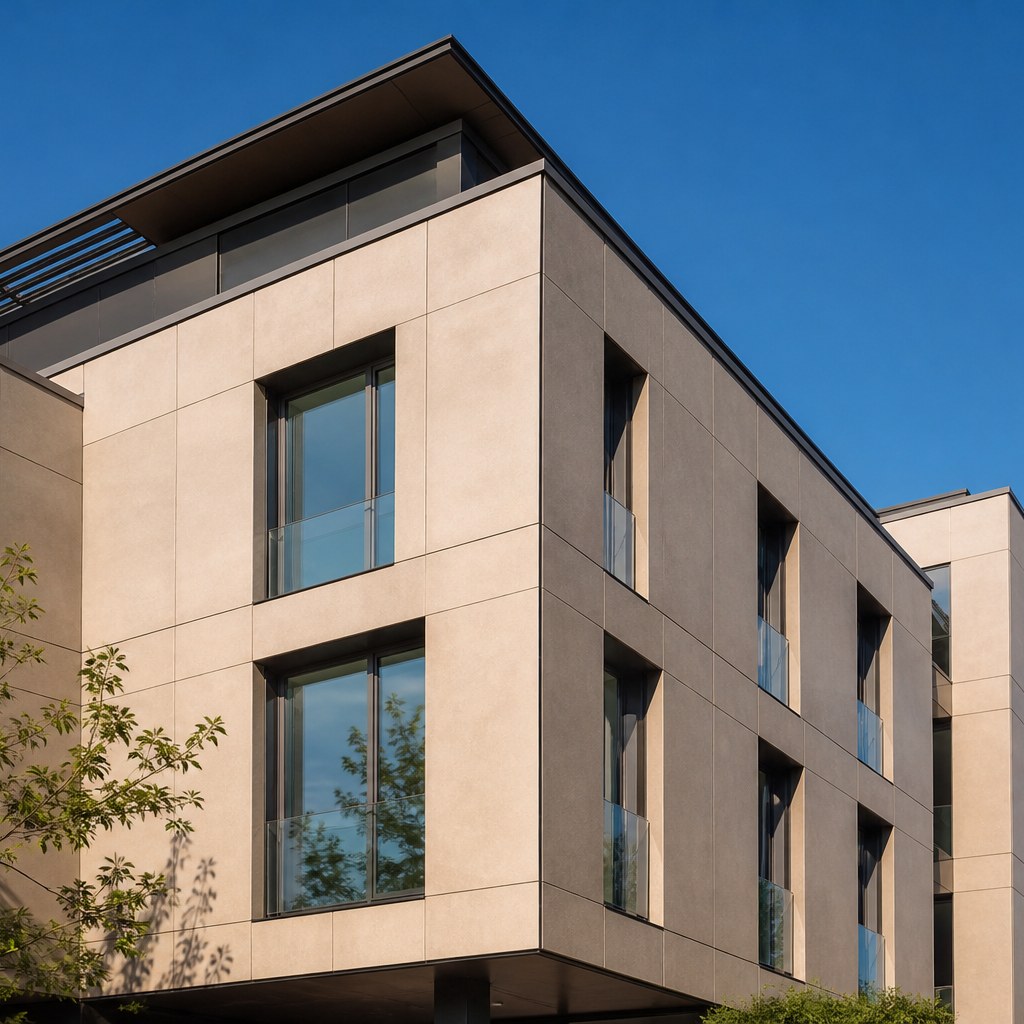

Тонкая керамика в рамках-кассетах для вентилируемого фасада

Тонкая керамика в рамках-кассетах — это крупноформатные керамические плиты толщиной 3–6 мм, закреплённые в несущие алюминиевые рамки и навешиваемые на подсистему вентилируемого фасада. Решение применяется на жилых, общественных и административных зданиях в Москве и Московской области, где требуется сочетание тонкой архитектурной плоскости, контролируемого веса облицовки и негорючести материала. НВФ Москва с 2008 года проектирует, поставляет и монтирует такой навесной фасад под ключ, включая собственную подсистему REVENTAL и BIM-моделирование раскладки.

Кассетная схема отличается от прямого крепления плиты на кляммеры тем, что керамика сначала фиксируется в жёсткую алюминиевую рамку, а уже рамка навешивается на направляющие. Это снимает с тонкой плиты часть монтажных и ветровых нагрузок, упрощает замену отдельного элемента и позволяет получить ровную плоскость крупного формата без видимых точек крепления.

Что такое тонкая керамика и чем кассета отличается от плитки

Под тонкой керамикой понимают спечённые крупноформатные плиты на основе глин, полевых шпатов и минеральных пигментов, прошедшие высокотемпературный обжиг. За счёт состава и плотности получают низкое водопоглощение и высокую морозостойкость при толщине, в несколько раз меньшей, чем у классического керамогранита. Формат плит доходит до 1500×3000 мм, что позволяет закрывать большие участки фасада минимальным числом швов.

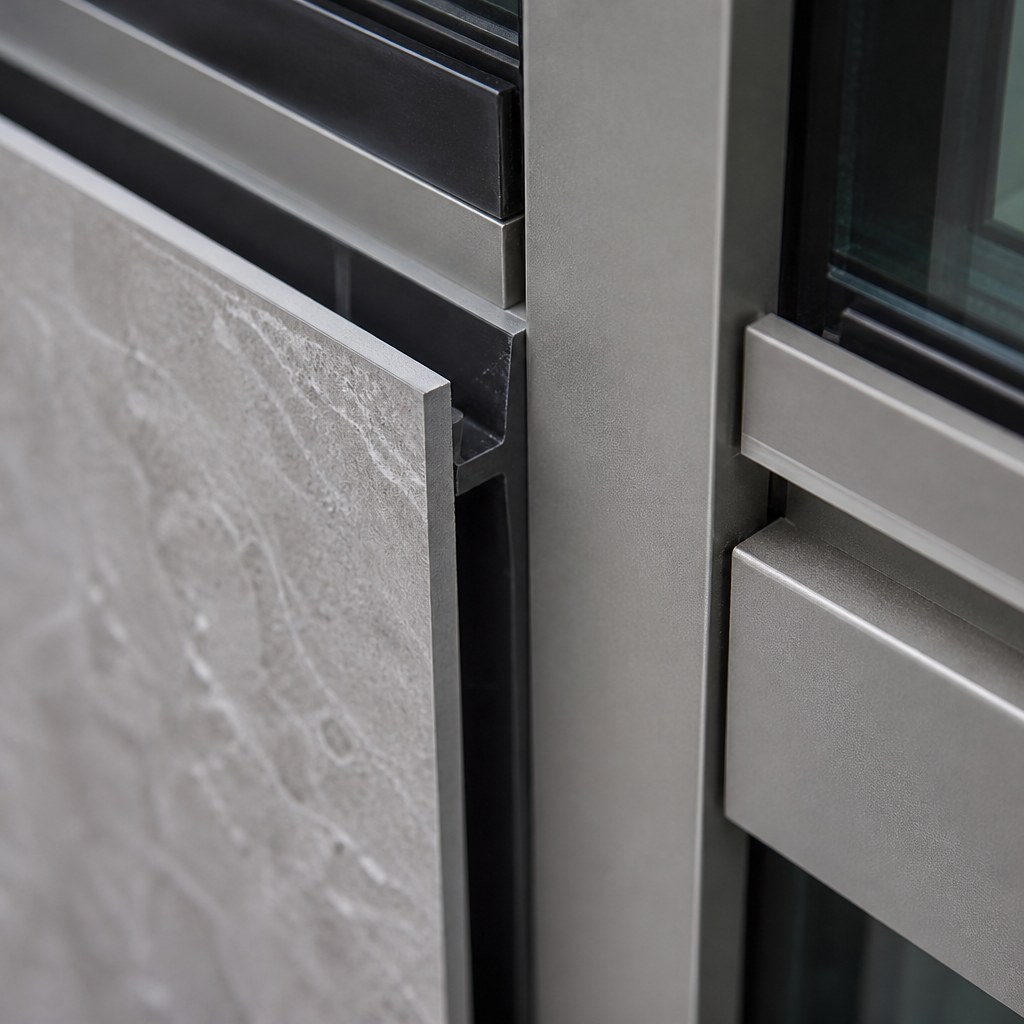

Сама по себе тонкая плита обладает ограниченной несущей способностью на изгиб и чувствительна к точечным ударам и краевым сколам. Поэтому в фасадных системах её редко крепят «голой»: тыльная сторона армируется, а лицевая плоскость собирается в кассету. Рамка-кассета — это периметральный алюминиевый профиль (часто с дополнительными промежуточными рёбрами жёсткости), в который плита вклеивается и/или механически зажимается. Кассета принимает на себя ветровое давление и отсос, распределяет нагрузку по периметру плиты и навешивается на подсистему как единый элемент.

Армирование тыльной стороны

Для тонкой керамики критично армирование тыла. Применяют один из вариантов или их сочетание: приклейка стеклосетки или композитной сетки на тыльную поверхность, наклейка алюминиевой подложки (превращение плиты в композит «керамика+алюминий»), а также механические закладные элементы. Армирование решает две задачи: удерживает фрагменты плиты в случае её разрушения (важно для безопасности на высотных зданиях) и повышает жёсткость кассеты на изгиб от ветровой нагрузки.

Дренаж и вентиляция рамки

Рамка-кассета не должна превращаться в карман, накапливающий воду и конденсат. В нижней полке профиля предусматривают дренажные прорези, а конструкция кассеты сохраняет сообщение с вентилируемым зазором фасада. Это обеспечивает отвод влаги, попавшей через открытые швы, и просушку тыльной стороны плиты. Зазор между кассетами и непрерывность воздушного потока в подоблицовочном пространстве — обязательное условие работы навесного вентилируемого фасада.

Характеристики тонкой керамики в кассетах

Ниже приведены ориентировочные характеристики решения. Точные значения зависят от конкретного производителя плиты, типа армирования и геометрии кассеты и уточняются по техническому заданию на этапе проектирования.

Параметр	Типовое значение	Комментарий
Толщина плиты	3–6 мм	С армированием тыла суммарная толщина кассеты больше
Максимальный формат	до 1500×3000 мм	Крупный формат снижает число швов
Вес облицовки	≈ 12–18 кг/м²	С учётом рамки, армирования и крепежа
Водопоглощение	низкое (доли процента)	Обеспечивает морозостойкость
Горючесть	НГ / класс КМ0	Керамика негорючая, важно для Ф1.1/Ф4.1
Цвет и фактура	широкий диапазон	Имитация камня, бетона, металла, однотонные
Стойкость к УФ	высокая	Минеральные пигменты не выгорают

Относительно небольшой вес — одно из ключевых преимуществ перед керамогранитом стандартной толщины 10–12 мм. Снижение нагрузки на подсистему и на несущую стену расширяет область применения, в том числе при реконструкции, когда несущая способность основания ограничена.

Область применения

Тонкая керамика в кассетах применяется на:

многоэтажных жилых домах и апартаментах в Москве и МО;
общественных зданиях — торговых и офисных центрах, медицинских и образовательных учреждениях;
зданиях повышенной этажности, где требуется негорючая облицовка и удержание фрагментов;
объектах реконструкции с ограниченной несущей способностью стен;
фасадах с архитектурным требованием крупной плоскости и минимума швов.

Применение тонкой керамики на функциональных классах пожарной опасности зданий Ф1.1 (детские сады, больницы), Ф4.1 (школы, учебные заведения) и на высотных объектах обосновано тем, что керамика относится к негорючим материалам, а кассета с армированием снижает риск падения осколков.

Нормативные требования и пожарная безопасность

Навесные фасадные системы с тонкой керамикой проектируются с учётом следующих документов:

123-ФЗ «Технический регламент о требованиях пожарной безопасности» — задаёт классы пожарной опасности конструкций и допустимость материалов в зависимости от высоты и функционального назначения здания.
ГОСТ Р 58154 — устанавливает общие технические требования к навесным фасадным системам с воздушным зазором.
СП 2.13130 — нормирует обеспечение огнестойкости и пожарную безопасность строительных объектов, в том числе требования к наружным стенам и фасадным системам.
СНиП и актуализированные своды правил по нагрузкам, ограждающим конструкциям и теплотехнике — для расчёта ветровых нагрузок и теплоизоляции.

Керамика как материал негорючая (НГ) и относится к классу КМ0, что снимает ограничения по горючести самой облицовки. Однако пожарную безопасность определяет вся система целиком: подсистема, утеплитель, ветрозащита, противопожараные рассечки и узлы примыканий к проёмам. Для конкретного здания решение принимается на основании технического свидетельства на фасадную систему и проектного расчёта; точные предельные значения по высоте и применимости уточняются по действующим редакциям нормативов.

Монтажные узлы и подсистема

Кассеты навешиваются на металлическую подсистему — как правило, алюминиевую или комбинированную. НВФ Москва применяет собственную подсистему REVENTAL, рассчитываемую под конкретный объект: шаг направляющих, тип кронштейнов и вылет определяются по ветровой нагрузке, толщине утеплителя и геометрии фасада.

Кронштейны крепятся к несущей стене через терморазрывную прокладку анкерами, подобранными под материал основания (кирпич, бетон, газобетон).
Направляющие (вертикальные, при необходимости с горизонтальными) формируют плоскость фасада и вентилируемый зазор.
Утеплитель из негорючей минеральной ваты крепится тарельчатыми дюбелями, при необходимости с ветрозащитной мембраной.
Кассеты навешиваются на направляющие через салазки/защёлки; крепление кассеты может быть скрытым, без видимого крепежа на лицевой поверхности.

Скрытое крепление кассеты — основное эстетическое преимущество схемы: на фасаде видна только керамика и равномерный рисунок швов. При расчёте обязательно учитываются ветровое давление и ветровой отсос (особенно на углах и в верхней зоне здания), а также температурные деформации алюминия.

Ветровые нагрузки

Ветровая нагрузка — определяющий фактор для тонкой керамики. На высотных зданиях и в угловых зонах отсос может многократно превышать среднее давление по полю фасада. Поэтому шаг подсистемы и тип крепления кассет на этих участках уплотняются, а геометрия кассеты подбирается с запасом жёсткости. Расчёт выполняется на стадии проекта по нормативным значениям нагрузок для региона.

Плюсы и минусы

Плюсы: малый вес, крупный формат и минимум швов, негорючесть, морозостойкость, стойкость цвета к УФ, скрытое крепление, ремонтопригодность по отдельной кассете.
Минусы: более высокая стоимость по сравнению с обычным керамогранитом на кляммерах, чувствительность тонкой плиты к ударам при транспортировке и монтаже, требовательность к точности подсистемы и качеству армирования, необходимость квалифицированного монтажа.

Типовые ошибки

Отказ от армирования тыльной стороны на высотных зданиях — риск падения осколков.
Отсутствие дренажа в нижней полке рамки — скопление воды и конденсата в кассете.
Перекрытие вентилируемого зазора утеплителем или доборными элементами — нарушение просушки.
Недооценка ветрового отсоса на углах и парапетах — деформация и отрыв кассет.
Применение крепежа и анкеров без учёта материала несущей стены.
Нарушение температурных зазоров между кассетами — коробление в жару.

Обслуживание

Керамическая поверхность не требует окраски и обновления покрытия. Обслуживание сводится к периодическому осмотру узлов крепления, контролю состояния швов и герметизирующих элементов у проёмов, очистке от загрязнений. Благодаря кассетной схеме повреждённый элемент заменяется локально, без демонтажа соседних участков фасада. Рекомендуется плановый осмотр фасада не реже одного раза в год и после сильных ветровых нагрузок.

Факторы стоимости

Итоговая цена решения складывается из нескольких составляющих:

тип и формат керамической плиты, бренд и фактура;
способ армирования тыла и конструкция рамки-кассеты;
материал и конфигурация подсистемы, шаг направляющих по ветровой нагрузке;
толщина и тип утеплителя, наличие ветрозащиты;
высотность и сложность геометрии фасада, число углов, проёмов и доборных узлов;
объём проектных работ, BIM-моделирование, логистика и монтаж.

НВФ Москва поставляет элементы по ценам заводов и ведёт техническое сопровождение на всех стадиях, что позволяет оптимизировать смету без потери качества системы.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

Частые вопросы

Чем тонкая керамика в кассете лучше обычного керамогранита на кляммерах?
Меньший вес облицовки и нагрузка на стену, крупный формат с минимумом швов и скрытое крепление без видимого крепежа на лицевой поверхности. Кассета также упрощает локальную замену повреждённого элемента.

Можно ли применять такую облицовку на высотных зданиях и детских учреждениях?
Да, керамика негорючая (НГ, КМ0), а армирование тыла удерживает фрагменты. Применимость на конкретной высоте и функциональном классе (Ф1.1, Ф4.1) определяется проектом по 123-ФЗ, СП 2.13130 и техническому свидетельству на систему.

Какой вес у готовой облицовки?
Ориентировочно 12–18 кг/м² с учётом рамки, армирования и крепежа. Точное значение зависит от формата плиты и конструкции кассеты.

Как обслуживать фасад из тонкой керамики?
Поверхность не нужно окрашивать. Достаточно ежегодного осмотра узлов и швов и очистки от загрязнений. Повреждённая кассета меняется локально.

Проектирует и монтирует ли НВФ Москва под ключ?
Да. Мы выполняем проектирование, BIM-моделирование раскладки, поставку по ценам заводов, монтаж на подсистеме REVENTAL и технадзор на всех стадиях в Москве и Московской области.
