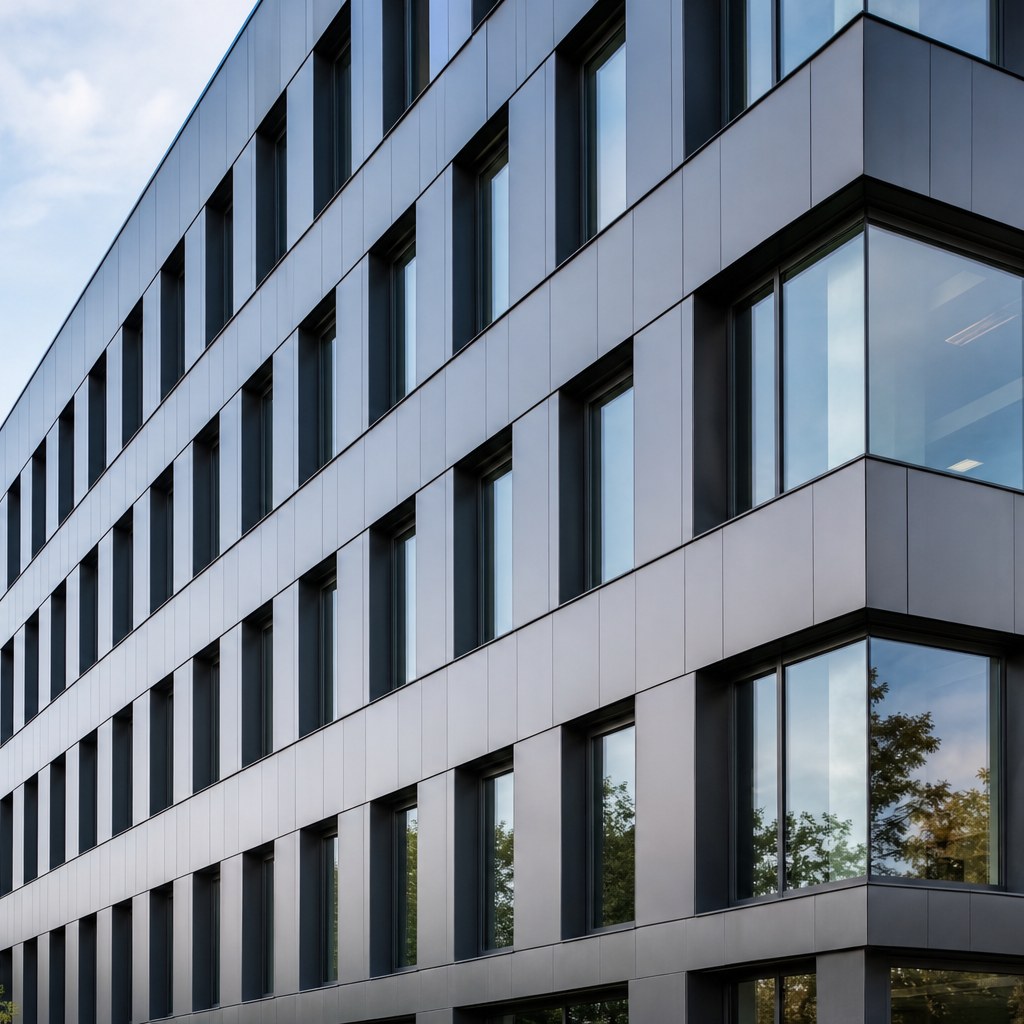

Стальные композитные панели для вентфасада

Стальные композитные панели — это многослойный листовой материал из двух тонких стальных обкладок и полимерного (минерального) сердечника, применяемый как облицовка навесного вентилируемого фасада. Панели раскраивают и кассетируют под подсистему с воздушным зазором и используют на жилых, административных, торговых и общественных зданиях в Москве и Московской области. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует вентилируемые фасады под ключ с собственной подсистемой REVENTAL, BIM-моделированием, шеф-монтажом и технадзором.

Что такое стальная композитная панель

Стальной композит (металлокомпозит на основе стали) — это сэндвич-лист: две лицевые обкладки из тонкой оцинкованной стали с полимерным покрытием и сердечник между ними. Сердечник может быть минеральным (с антипиренами, пониженной горючести) или полимерным. Такая конструкция сочетает жёсткость и плоскостность листа при сравнительно небольшом весе, а лицевая стальная обкладка обеспечивает прочность поверхности и стойкость к механическим воздействиям.

В отличие от цельнометаллической кассеты, композитный лист легко фрезеруется по тыльной стороне (V-образный паз), после чего загибается в объёмную кассету с бортами. Это позволяет получать крупноформатные элементы с минимальной волнистостью лицевой плоскости — важное преимущество для современных фасадов с большими гладкими полями.

Состав и технические характеристики

Параметры зависят от производителя и серии; ниже приведены типовые значения. Для фасадов с повышенными требованиями пожарной безопасности применяют панели с минеральным негорючим сердечником.

Параметр	Значение
Конструкция	сталь / сердечник / сталь (сэндвич)
Общая толщина листа	3–4 мм
Толщина стальной обкладки	0,3–0,5 мм
Тип сердечника	минеральный (FR/A2) или полимерный
Формат листа	до 1250 × 4000 мм (зависит от серии)
Покрытие лицевой стороны	PE, PVDF, металлик, печать
Способ установки	кассетирование (фрезеровка + загиб)
Группа горючести	зависит от сердечника (НГ/Г1 для минерального)

Сердечник и пожарная безопасность

Ключевой параметр для фасада — тип сердечника. Минеральный сердечник с высоким содержанием негорючего наполнителя (классы пожарной опасности уровня FR/A2) обеспечивает соответствие требованиям 123-ФЗ и СП 2.13130. Полимерный сердечник дешевле, но имеет ограничения по применению на фасадах в зависимости от этажности и класса функциональной пожарной опасности здания. Подбор подтверждается техническими свидетельствами и протоколами испытаний системы.

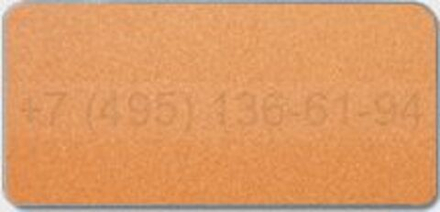

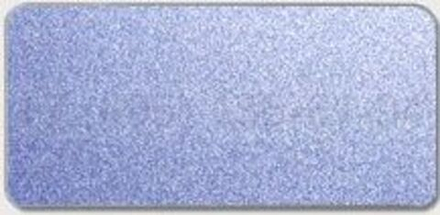

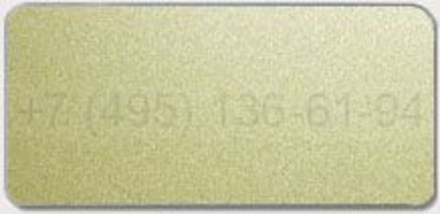

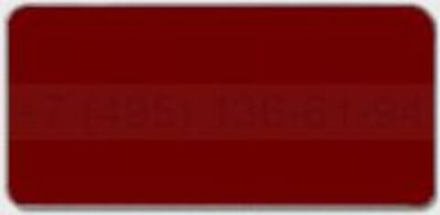

Покрытия лицевой обкладки

Полиэстер (PE) — базовое покрытие для объектов с умеренной нагрузкой.
PVDF — стойкое к УФ и атмосфере покрытие, сохраняет цвет десятилетиями; рекомендуется для городской среды.
Металлик и «зеркало» — декоративные эффекты с глубиной цвета.
Печать «под камень/дерево» — имитация натуральных материалов с защитным слоем.

Стальной композит против алюминиевого

Алюминиевый композит (АКП) распространён шире и легче, проще в раскрое. Стальной композит тяжелее, но даёт более прочную и жёсткую лицевую поверхность, лучше сопротивляется вмятинам и вандальным нагрузкам, а также имеет более высокую температуру плавления обкладки. Выбор делают исходя из требований к прочности, нагрузке на подсистему, бюджета и архитектурной задачи.

Критерий	Стальной композит	Алюминиевый композит
Вес	выше	ниже
Прочность поверхности	выше	средняя
Стойкость к вмятинам	высокая	средняя
Раскрой/фрезеровка	сложнее	проще
Цена	сопоставима/ниже	сопоставима/выше

Вентилируемый зазор

Панели навешиваются на подсистему с воздушным зазором 40–60 мм между утеплителем и облицовкой. Зазор обеспечивает естественную тягу, удаляет влагу и водяной пар, продлевает срок службы утеплителя и несущей стены. Кассетная форма панели создаёт жёсткий объёмный элемент, который крепится к направляющим видимым или скрытым способом.

Нормативная база

123-ФЗ «Технический регламент о требованиях пожарной безопасности».
ГОСТ Р 58154 — требования к навесным фасадным системам с воздушным зазором.
СП 2.13130 — обеспечение огнестойкости объектов защиты.
СНиП по теплозащите и ограждающим конструкциям в действующих редакциях сводов правил.

Кассетирование и монтаж

Технология предполагает заводской или цеховой раскрой листа, фрезеровку V-паза по тыльной стороне, загиб бортов и установку усиливающих ребёр. Готовые кассеты монтируются на подсистему.

Раскрой листов по картам раскладки из BIM-модели.
Фрезеровка и загиб кассет, установка крепёжных уголков.
Монтаж кронштейнов с терморазрывами и направляющих.
Укладка утеплителя и ветрозащитной мембраны.
Навеска кассет видимым или скрытым крепежом, оформление швов.
Проработка узлов: углы, откосы, парапеты, примыкания к цоколю и кровле.

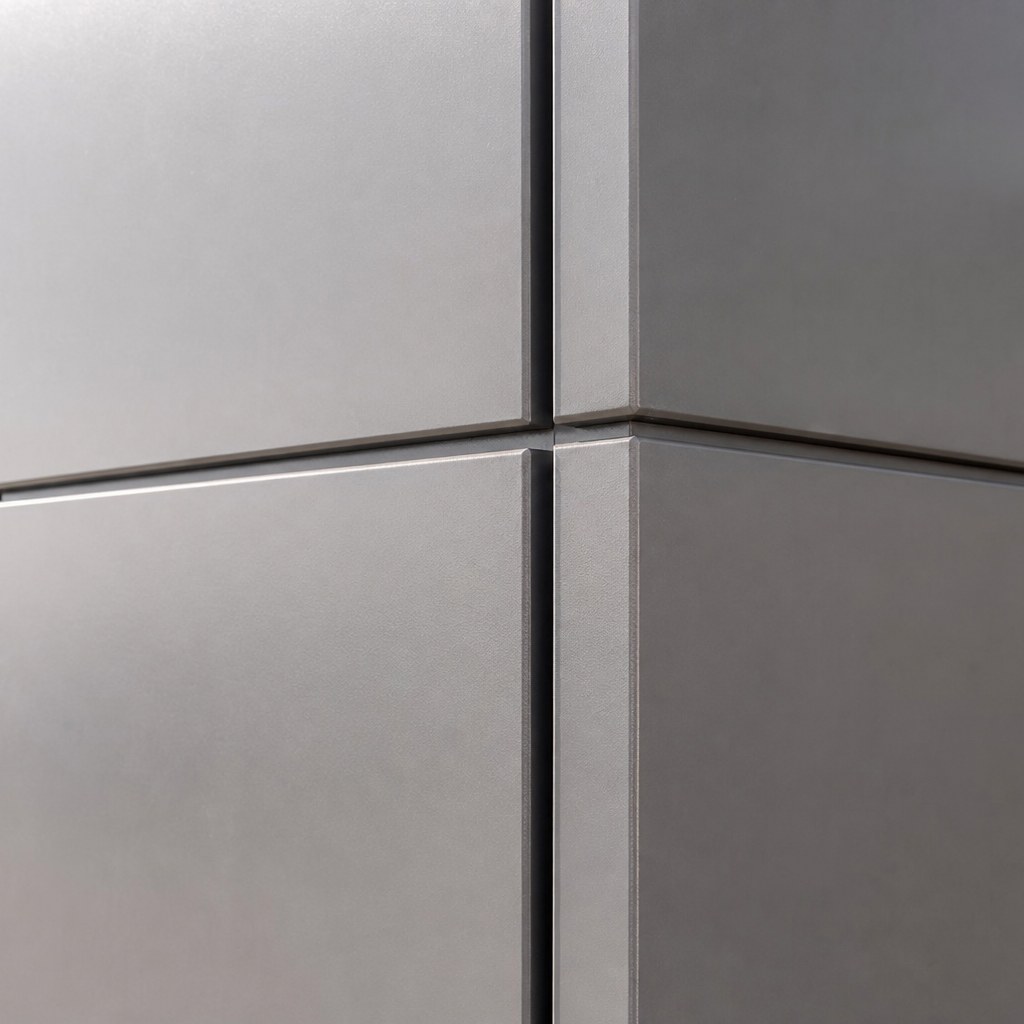

Швы и узлы

Между кассетами оставляют открытый или закрытый шов 8–20 мм, который задаёт ритм фасада и компенсирует температурные деформации. Узлы примыканий, углы и откосы выполняют из того же материала с тем же покрытием. Раскладка швов и узлы прорабатываются на этапе BIM-моделирования для точной геометрии и минимума подрезки на объекте.

Плюсы и минусы

Плюсы: высокая плоскостность крупных полей; прочная стальная лицевая поверхность; стойкость к вмятинам и вандализму; возможность сложных форм и фрезеровки; широкая палитра цветов и декоров; вариант с негорючим минеральным сердечником.
Минусы: больший вес по сравнению с алюминиевым композитом; более трудоёмкий раскрой; необходимость защиты торцов и фрезерованных кромок; стоимость зависит от типа сердечника и покрытия.

Типовые ошибки

Применение панели с горючим сердечником без учёта этажности и класса пожарной опасности.
Недостаточный или отсутствующий вентиляционный зазор.
Жёсткая фиксация кассет без компенсации температурного расширения.
Незащищённые фрезерованные кромки и торцы — риск коррозии и расслоения.
Игнорирование терморазрывов в кронштейнах — мостики холода.

Обслуживание

Стальные композитные панели малотребовательны в уходе. Достаточно периодической мойки водой с мягкими моющими средствами. Покрытия PVDF сохраняют цвет десятилетиями без подкраски. Повреждённые кассеты заменяются локально без демонтажа соседних элементов. При повреждении лицевого покрытия рекомендуется своевременная подкраска совместимым составом.

Факторы цены

Тип сердечника (минеральный негорючий дороже полимерного).
Толщина стальных обкладок и общая толщина листа.
Тип покрытия (PE дешевле, PVDF и металлик дороже).
Сложность геометрии, количество узлов, доборов и фрезеровки.
Тип подсистемы и утеплителя, требования пожарной безопасности.
Площадь объекта и логистика в пределах Москвы и МО.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

Частые вопросы

Чем стальной композит отличается от алюминиевого?
Стальной композит прочнее и жёстче по лицевой поверхности, лучше сопротивляется вмятинам, но тяжелее и сложнее в раскрое. Алюминиевый легче и проще фрезеруется.

Какой сердечник выбрать для фасада в Москве?
Для соответствия 123-ФЗ и СП 2.13130 на большинстве объектов применяют панели с минеральным негорючим сердечником (FR/A2); полимерный имеет ограничения по этажности и классу пожарной опасности.

Можно ли делать крупноформатные кассеты?
Да. Технология фрезеровки и загиба позволяет получать жёсткие крупноформатные кассеты с минимальной волнистостью лицевой плоскости.

Как защищены кромки и торцы?
Фрезерованные кромки и торцы закрываются загибами и доборами; при необходимости применяется герметизация для исключения попадания влаги и расслоения.

Какой срок службы?
При покрытии PVDF и корректном монтаже лицевая поверхность сохраняет цвет и свойства 25–50 лет в зависимости от условий эксплуатации.
