Крепление вентфасада в газобетонные блоки

Газобетон — низкопрочное ячеистое основание, и крепление вентилируемого фасада в газобетонные блоки требует особого подхода. Распорные анкеры здесь запрещены: они разрушают хрупкую структуру блока. Вентфасад на газобетоне крепится только химическими анкерами со специальными гильзами и рамными дюбелями для ячеистого бетона, с обязательными натурными испытаниями на вырыв. Компания ООО «Дилэнд» с 2008 года проектирует и монтирует вентилируемые фасады под ключ в Москве и Московской области, обеспечивая надёжное крепление даже на самых слабых основаниях.

Особенности газобетона как основания

Автоклавный газобетон классов прочности B2,0–B3,5 имеет ячеистую структуру с большим объёмом пор. Это обеспечивает отличную теплоизоляцию, но резко снижает несущую способность на вырыв анкера и прочность на смятие под распорными усилиями. Прочность на сжатие газобетона в десятки раз меньше, чем у тяжёлого бетона. Поэтому ключевая задача при креплении вентфасада — распределить нагрузку на максимально большую площадь тела блока и исключить распорные усилия, которые скалывают и крошат ячеистую структуру.

Почему распорные анкеры запрещены

При затяжке распорного анкера гильза давит на стенки отверстия. В плотном бетоне это создаёт трение и удержание, а в газобетоне хрупкие межпоровые перегородки просто разрушаются — образуется расширенная каверна, анкер теряет сцепление и выдёргивается при минимальной нагрузке. Поэтому в газобетоне применяются принципиально иные решения.

Анкеры для газобетона

Химические анкеры со спецгильзами (сетчатыми)

Основное решение для крепления вентфасада в газобетон — химический (инъекционный) анкер с перфорированной сетчатой гильзой. Гильза вставляется в отверстие, смола нагнетается внутрь и через перфорацию выдавливается в поры газобетона, образуя развитую «корневую» зону сцепления большого диаметра. После отверждения в эту массу вкручивается шпилька. Нагрузка передаётся на значительный объём тела блока без распорных усилий — именно это обеспечивает приемлемую несущую способность в ячеистом материале.

Рамные дюбели для ячеистого бетона

Специализированные рамные дюбели с увеличенной зоной анкеровки и особой геометрией распорной части, рассчитанные именно на газобетон. Применяются для умеренных нагрузок и большого числа точек, где химический анкер избыточен. Использовать обычные распорные дюбели для плотных материалов в газобетоне нельзя.

Межэтажное крепление

Поскольку несущая способность газобетона ограничена, значительную часть весовой нагрузки фасада целесообразно передавать не на сами блоки, а на железобетонные элементы каркаса — перекрытия, монолитные пояса, колонны. Применяется схема межэтажного крепления: несущие (опорные) кронштейны, воспринимающие вес фасада, устанавливаются в зоне перекрытий на химические анкеры в бетон, а промежуточные (ветровые) кронштейны крепятся в тело газобетонных блоков и воспринимают преимущественно ветровую нагрузку. Такое разделение функций кронштейнов существенно повышает надёжность системы на слабом основании.

Нагрузки на вырыв и испытания анкеров

На газобетоне натурные испытания анкеров на вырыв критически важны — разброс фактической прочности блоков велик. ООО «Дилэнд» проводит расширенную программу испытаний по ГОСТ Р 58154:

1. На каждой захватке и каждом типе блока устанавливаются контрольные анкеры.
2. Гидравлическим прибором прикладывается ступенчатая нагрузка до испытательного значения.
3. Фиксируется фактическое усилие вырыва и перемещение анкера.
4. Расчётная несущая способность принимается с увеличенным коэффициентом запаса от минимального результата по партии.
5. Результаты оформляются протоколами — обязательной частью исполнительной документации.

Только после подтверждения несущей способности начинается массовая установка кронштейнов.

Шаг кронштейнов и краевые расстояния

Из-за низкой прочности газобетона шаг кронштейнов уменьшается по сравнению с бетоном, а нагрузка распределяется на большее число точек. Краевые расстояния от анкера до края блока, проёма и угла назначаются увеличенными — у кромки ячеистый материал особенно склонен к скалыванию. Расчёт выполняется по СП 20.13330 с учётом ветрового района Москвы и МО, веса облицовки и фактической несущей способности по результатам испытаний.

Узлы и особенности монтажа

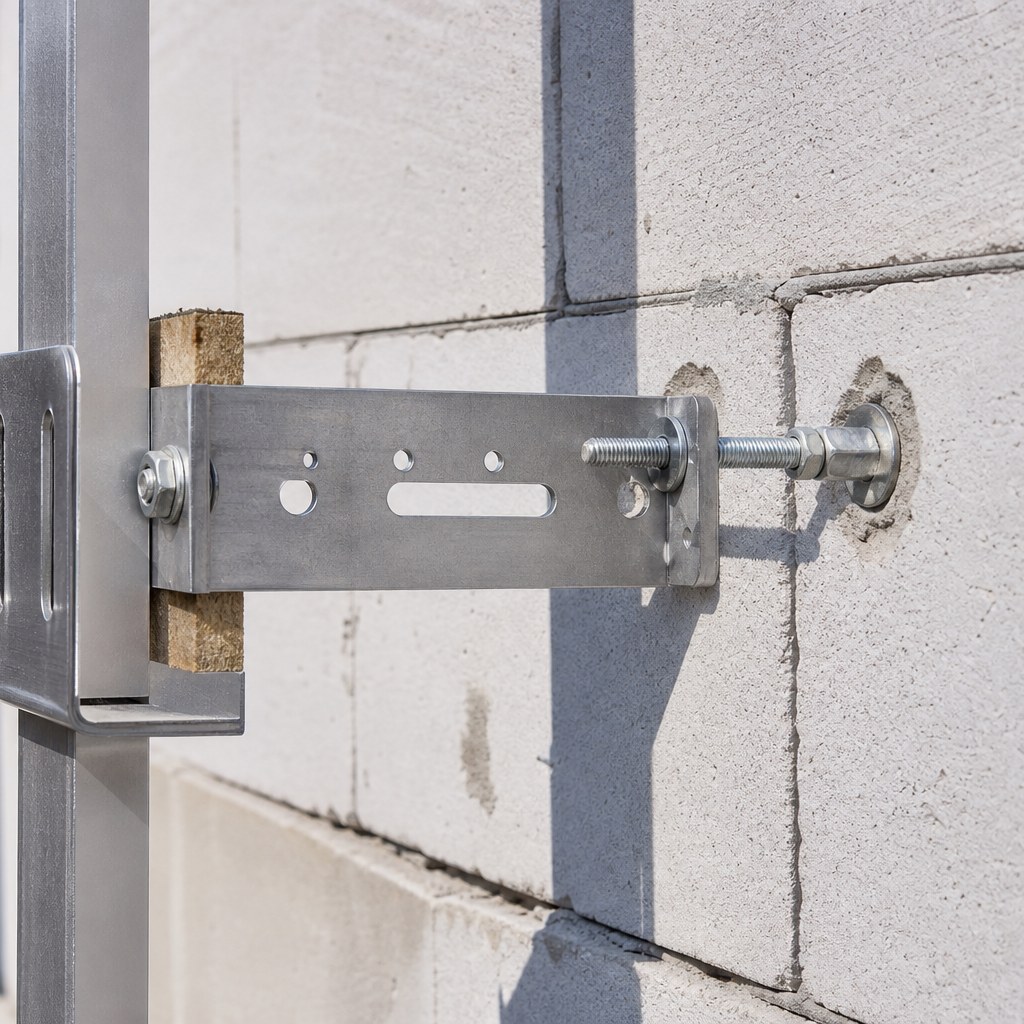

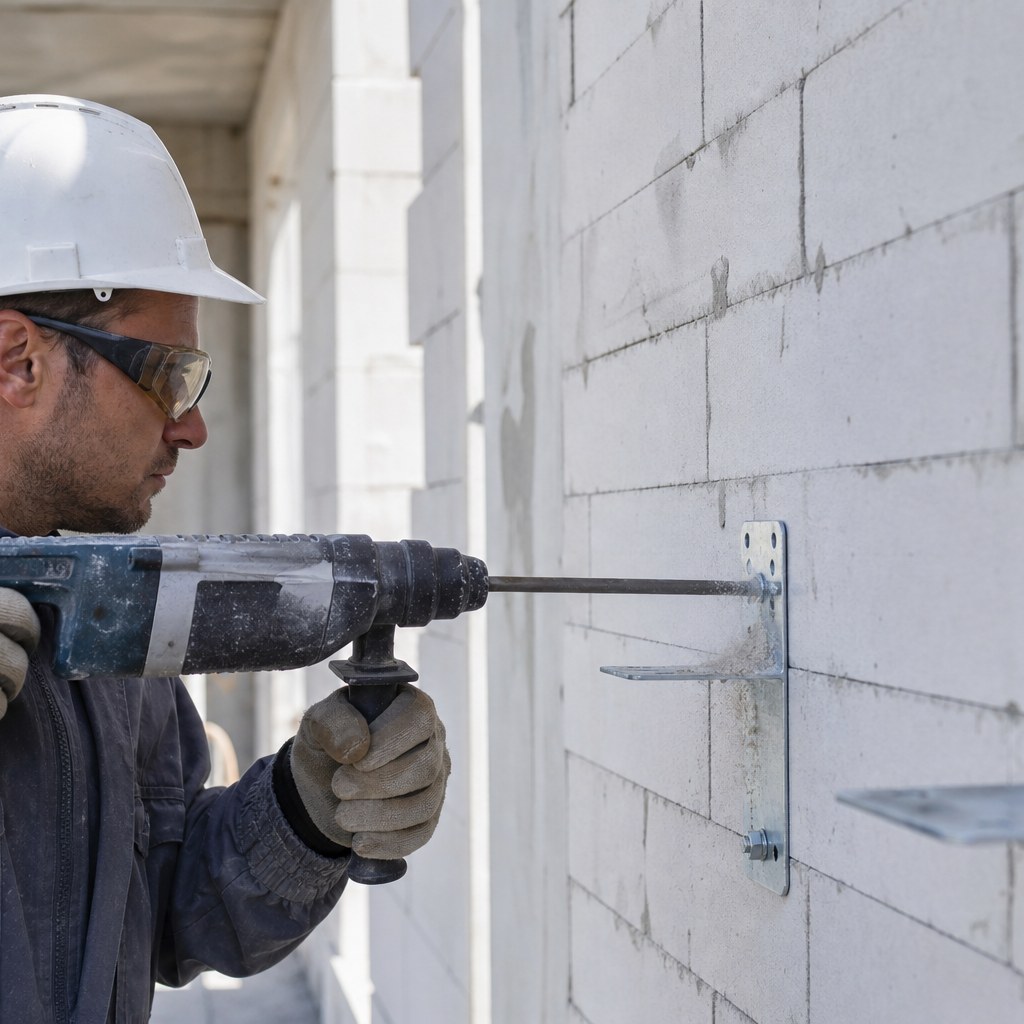

• Сверление газобетона без удара (режим сверления, не перфорации) для сохранения формы отверстия.
• Тщательная продувка и очистка отверстия — пыль резко снижает адгезию смолы.
• Обязательное применение сетчатой гильзы под химический анкер.
• Соблюдение времени отверждения состава (зависит от температуры; в холодное время года увеличивается).
• Терморазрыв в узле кронштейна для предотвращения промерзания по СП 50.13330.
• Регулируемые кронштейны подсистемы REVENTAL компенсируют геометрию кладки.

Преимущества и ограничения

Преимущества решения: возможность надёжно навесить полноценный вентфасад на тёплое, но слабое основание; химический анкер со спецгильзой даёт стабильную несущую способность; межэтажная схема снимает критическую нагрузку с блоков. Ограничения: более высокая стоимость крепежа и большее число точек, обязательность испытаний, повышенные требования к качеству монтажа и контролю.

Типичные ошибки

• Применение распорных анкеров и дюбелей для плотных материалов — разрушение блока.
• Установка химического анкера без сетчатой гильзы.
• Отказ от межэтажного крепления при тяжёлой облицовке.
• Сверление в ударном режиме с разбиванием отверстия.
• Пропуск или сокращение программы испытаний на вырыв.

Факторы стоимости

• Класс прочности газобетона и фактическая несущая способность.
• Тип крепежа (химический анкер дороже дюбеля) и число точек.
• Необходимость межэтажного крепления и опорных кронштейнов в перекрытия.
• Вес облицовки и высотность здания.
• Объём испытаний и исполнительной документации.

Раздел: Вентилируемые фасады по строительному основанию.
