Фрезеровка алюминиевых композитных панелей для вентфасада
Фрезеровка алюминиевых композитных панелей (АКП) — это точная механическая обработка алюмокомпозита: прорезка V-образного паза под линию гиба, раскрой деталей по карте раскладки и изготовление фасадных кассет с замковыми кантами. Без фрезеровки невозможно аккуратно согнуть композитную панель под прямым углом — именно V-паз задаёт линию сгиба. ООО «Дилэнд» выполняет фрезеровку АКП для вентилируемого фасада в Москве и Московской области с 2008 года на собственном ЧПУ-производстве, по чертежам КМД и по ценам завода-производителя.
Зачем фрезеруют композитные панели

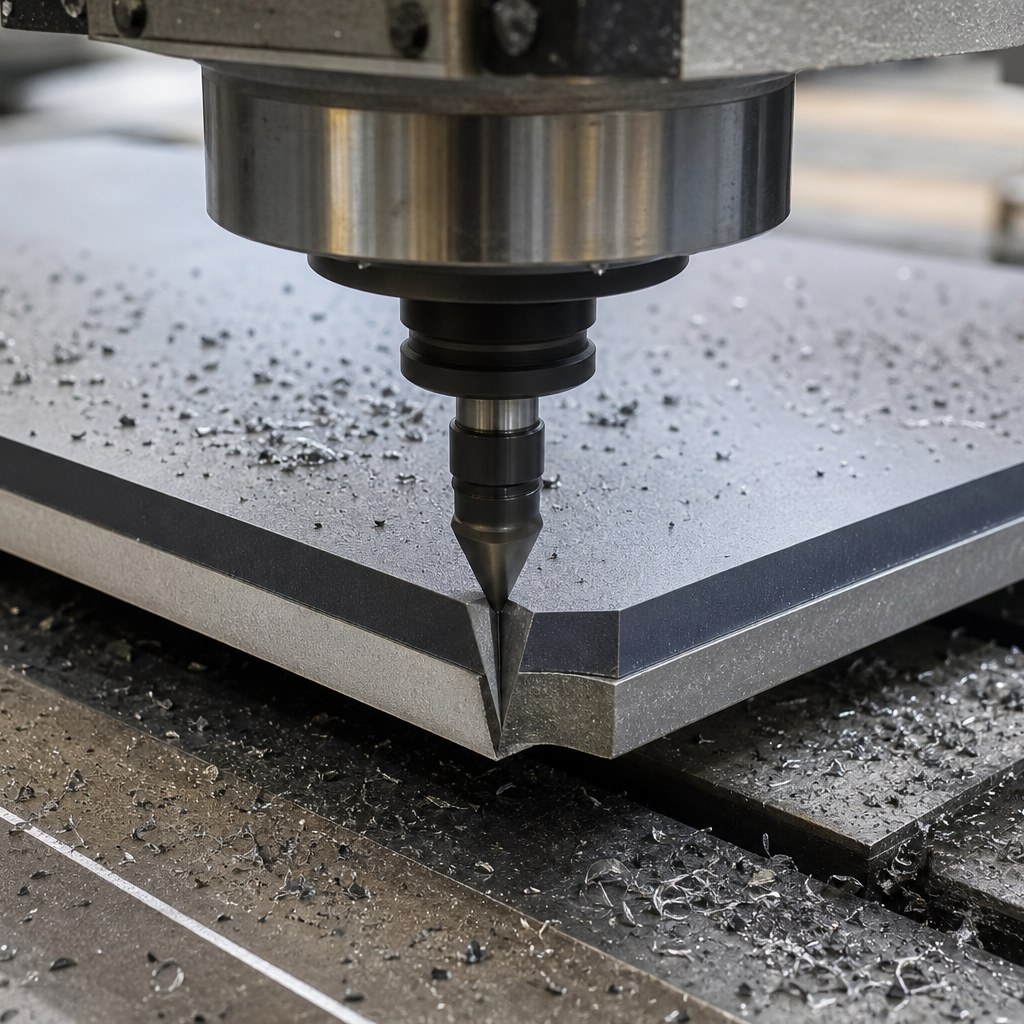

Алюминиевая композитная панель состоит из двух алюминиевых обкладок и минерального (для фасада — негорючего) сердечника. Чтобы согнуть панель в кассету с ровным кантом, в тыльной обкладке и сердечнике фрезеруется V-образный паз: лицевая обкладка остаётся целой и работает как «петля» при сгибе. Глубина паза рассчитывается так, чтобы оставить тонкую стенку лицевого слоя — это обеспечивает чёткий угол без разрыва покрытия снаружи.

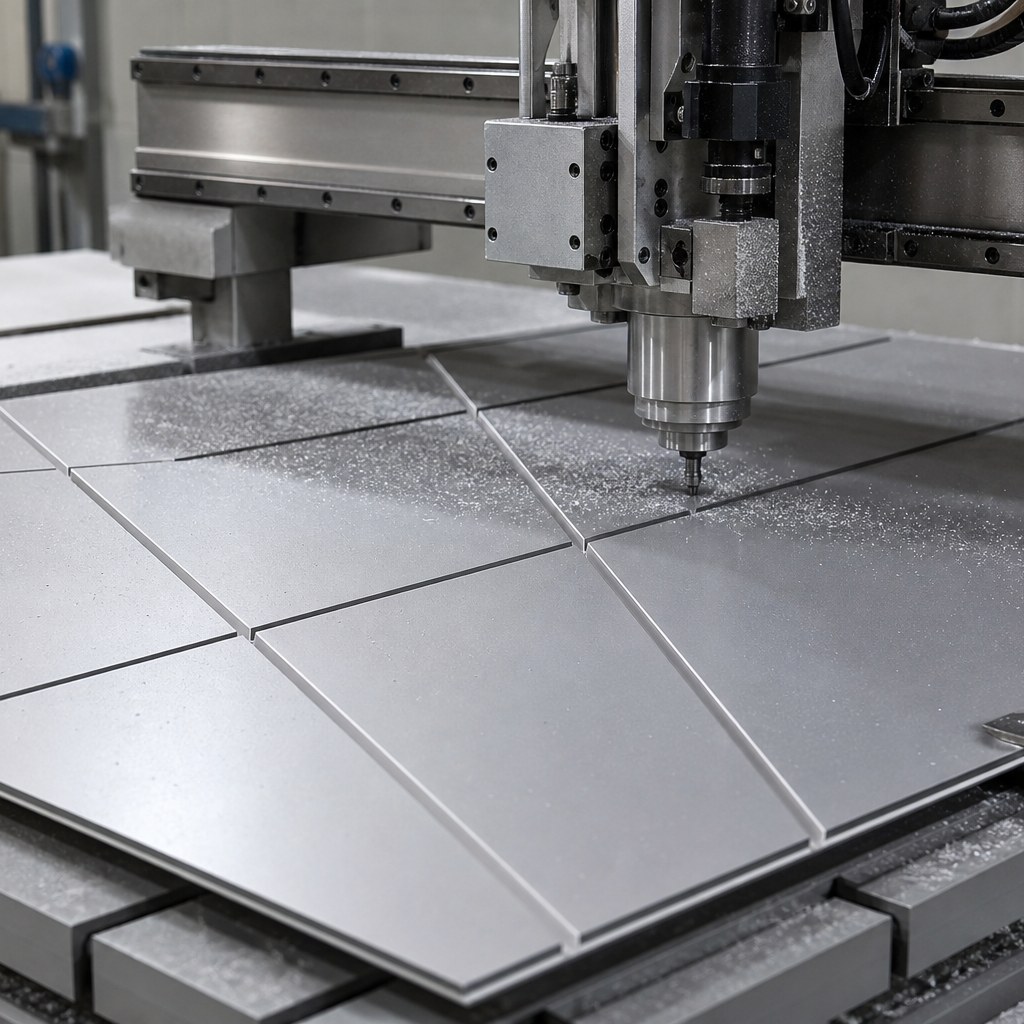

Помимо V-паза фрезеровка решает задачи раскроя сложных контуров, выборки отверстий, пазов под крепёж и подготовки замковых узлов кассеты. На ЧПУ-станке детали изготавливаются строго по карте раскладки с маркировкой каждой панели под её место на фасаде.
Виды фрезерных операций по АКП
- V-паз (штробление) — основная операция: канавка под гиб 90° или другой угол по узлу.
- Раскрой контуров — прямолинейный и фигурный рез деталей, проёмов, скруглений.
- Выборка отверстий и пазов — под точечный крепёж, замки, вентиляционные элементы.
- Подготовка кассеты — фрезеровка по периметру для последующей гибки бортов и установки замков.
- Гравировка/декоративные прорези — по проекту, в т.ч. перфорация рисунка.
Технология и параметры фрезеровки
- Импорт карты раскладки — раскладка с КМД переводится в управляющую программу ЧПУ.
- Закрепление листа — вакуумный стол фиксирует панель, лицевая сторона защищена плёнкой.
- Фрезеровка — V-паз и контуры режутся специальной фрезой с контролем глубины.
- Контроль остаточной стенки — проверка толщины лицевого слоя по линии гиба.
- Гибка и сборка кассеты — складывание по пазам, установка замков и кронштейнов.
| Параметр | Типовое значение / условие |
|---|---|
| Толщина АКП | 3–4 мм (фасадные марки) |
| Угол V-паза | под гиб 90° (стандарт) или по узлу |
| Остаточная стенка лицевого слоя | тонкая, по технологии марки — без прорезания лица |
| Точность контура | ±0,5–1,0 мм (по проекту) |
| Сердечник для фасада | минеральный негорючий (по 123-ФЗ) |
| Защита лицевой поверхности | заводская плёнка до монтажа |
Конкретная глубина паза зависит от толщины обкладок и типа сердечника и берётся по технологической карте производителя композита. Прорезание лицевой обкладки недопустимо — это приводит к разрыву покрытия на гибе.
Где применяется фрезерованная АКП
- Фасадные кассеты видимого и скрытого крепления для вентфасада.
- Обрамления проёмов, откосы, доборные элементы из композита.
- Колонны и объёмные элементы (в сочетании с вальцовкой).
- Перфорированные и декоративные панели с прорезным рисунком.
- Интерьерные и вывесочные элементы из остатков раскроя.
Нормативные требования
Фрезеровка не изменяет пожарные характеристики материала, но облицовка вентфасада подчиняется требованиям пожарной безопасности. Для фасадов применяется композит с минеральным негорючим сердечником; класс конструктивной пожарной опасности фасада определяется по 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и СП 2.13130 в зависимости от назначения и высоты здания. Навесная фасадная система должна соответствовать ГОСТ Р 58154. Группа горючести конкретной марки АКП подтверждается протоколами испытаний.
Типовые ошибки при фрезеровке АКП
- Слишком глубокий паз с прорезанием лицевой обкладки — разрыв покрытия на гибе.
- Недостаточная глубина паза — толстый «горб» на канте и неровный угол.
- Фрезеровка без карты раскладки и маркировки — пересортица деталей на монтаже.
- Тупая фреза или неверная скорость — оплавление/наволакивание сердечника и грязный рез.
- Отсутствие компенсации температурного расширения в узле кассеты.
Преимущества фрезеровки в ООО «Дилэнд»
| Преимущество | Что это даёт заказчику |
|---|---|
| ЧПУ-обработка по карте раскладки | Точная геометрия и отсутствие пересортицы. |
| Полный цикл: проект, фрезеровка, гибка, монтаж | Единая ответственность за собираемость фасада. |
| Контроль остаточной стенки лицевого слоя | Чёткий гиб без разрыва покрытия. |
| Цены завода-производителя | Оптимальная стоимость изготовления кассет. |
Раздел: Услуги для вентилируемого фасада.
Смотрите также
- Фрезеровка стальных композитных панелей для вентфасада
- Фрезеровка и обработка HPL-панелей для вентфасада
- Вальцовка алюминиевых композитных панелей для вентфасада
- Изготовление и гибка фасадных кассет из стали и алюминия для вентфасада
Частые вопросы
Зачем нужен V-паз при гибке композита?
V-паз — это канавка в тыльной обкладке и сердечнике, по которой панель складывается в кант. Лицевая обкладка остаётся целой и работает как «петля», поэтому угол получается чётким, а покрытие на лице — без разрывов.
Можно ли отфрезеровать панели по моим чертежам?
Да. Мы принимаем карты раскладки и чертежи КМД, переводим их в управляющую программу ЧПУ и фрезеруем детали с маркировкой под места установки на фасаде.
Не повредится ли покрытие при фрезеровке?
Нет. Лицевая поверхность защищена заводской плёнкой, глубина паза контролируется так, чтобы не задеть лицевую обкладку. Рез ведётся острой фрезой на расчётных режимах.
Подходит ли фрезерованная АКП для фасадов по 123-ФЗ?
Да, при использовании композита с минеральным негорючим сердечником и подтверждении класса пожарной опасности фасада проектом по 123-ФЗ и СП 2.13130.
Закажите фрезеровку АКП для вентфасада в Москве и МО
ООО «Дилэнд» спроектирует, отфрезерует, согнёт в кассеты и при необходимости смонтирует композитные панели для вентилируемого фасада по ценам завода-производителя. Пришлите чертежи КМД или карту раскладки — рассчитаем раскрой, стоимость и сроки изготовления для вашего объекта в Москве и Московской области.
