Подготовка и разметка фасада под вентфасад

Подготовка и разметка фасада под вентфасад — это начальный геодезический этап монтажа, на котором определяется итоговая плоскость облицовки, выносятся оси и точки установки кронштейнов и задаётся геометрия всей навесной конструкции. От точности разметки напрямую зависит вертикальность подсистемы, равномерность вентиляционного зазора и расход материала. ООО «Дилэнд» выполняет подготовку и разметку под вентилируемый фасад в Москве и Московской области с 2008 года: с геодезической привязкой, лазерным и нивелирным контролем, фиксацией допусков и оформлением исполнительной схемы. Раздел адресован техническим заказчикам, генподрядчикам, проектировщикам и монтажным бригадам, которым важна точность плоскости вентфасада и соответствие нормативам.

Зачем нужна точная разметка фасада

Навесной вентилируемый фасад «прощает» неровности основания только в пределах вылета кронштейнов. Если плоскость облицовки вынесена неверно, на одних участках кронштейнов не хватает вылета, на других — он избыточен, что приводит к перерасходу металла, нарушению вентиляционного зазора и волнообразности облицовки. Грамотная подготовка решает три задачи: определить фактическую геометрию стены, задать единую вертикальную плоскость фасада с учётом всех выступов и впадин, перенести проектную сетку кронштейнов на реальное основание. Все последующие операции — монтаж кронштейнов, утеплителя, направляющих и облицовки — опираются на эту разметку.

Геометрия — единая плоскость и вертикаль на всех захватках и этажах.
Экономика — оптимальный вылет кронштейнов и минимум подрезки.
Вентиляция — стабильный воздушный зазор 40–60 мм по всей высоте.
Качество — отсутствие «винта», провисаний и неравномерных швов.

Нормативная база подготовки и разметки

Подготовительные и разметочные работы под вентфасад выполняются в соответствии с действующими нормами. ООО «Дилэнд» опирается на следующие документы:

Документ	Что регламентирует
123-ФЗ «Технический регламент о требованиях пожарной безопасности»	Класс конструктивной пожарной опасности фасада, что влияет на состав узлов и расположение противопожарных рассечек, учитываемых при разметке.
СП 2.13130	Обеспечение огнестойкости, требования к наружным стенам, привязка отсечек к проёмам.
СП 48.13330 «Организация строительства»	Геодезическое обеспечение строительства, строительный контроль, ведение исполнительной документации.
СП 70.13330 «Несущие и ограждающие конструкции»	Допуски на отклонения поверхностей, вертикальности и геометрии при монтаже.
ГОСТ Р 58154	Фасадные теплоизоляционные навесные вентилируемые системы — общие технические условия.

Геодезическая разбивочная основа и точность построений принимаются по СП 48.13330; фактические отклонения сопоставляются с допусками проекта и СП 70.13330 и фиксируются в исполнительной схеме до начала монтажа кронштейнов.

Геодезическая привязка и вынос плоскости фасада

Работы начинаются с привязки к разбивочной основе здания: переносятся базовые оси, отметки чистого пола или цоколя, линии проёмов. На основе проекта определяется проектная плоскость облицовки — «красная линия» фасада, относительно которой задаётся вылет кронштейнов. Порядок выноса плоскости фасада:

Восстановление осей здания и высотных отметок от геодезической основы.
Промеры фактической поверхности стены, выявление наиболее выступающей точки основания.
Назначение проектной плоскости фасада с минимально необходимым вылетом от самой выступающей точки.
Натяжение базовых вертикальных и горизонтальных шнуров (струн) либо построение лазерных плоскостей по углам и захваткам.
Контрольная проверка диагоналей, вертикалей и совпадения отметок на смежных захватках.

На сложных объектах с эркерами, колоннами и переменной геометрией ООО «Дилэнд» использует BIM-модель: проектная сетка кронштейнов и плоскость фасада берутся непосредственно из модели, что снижает риск ошибок переноса.

Обследование основания

До разметки оценивается несущая способность и состояние стены — от этого зависят тип анкеров и фактический вылет кронштейнов. В рамках обследования основания выполняется:

Определение материала и состояния стены (бетон, монолит, кирпич, газобетон, сэндвич-панель).
Выявление дефектов: трещины, отслоения, пустоты, разрушенные швы кладки.
Контрольные испытания анкеров на вырыв для подтверждения фактической несущей способности.
Промер геометрии стены: отклонения плоскости и вертикали, кривизна, перепады по этажам.
Фиксация положения проёмов, деформационных швов, закладных и инженерных коммуникаций.

Результаты обследования сопоставляются с проектом: при значительных отклонениях геометрии корректируется вылет кронштейнов или плоскость фасада, что отражается в исполнительной схеме разметки.

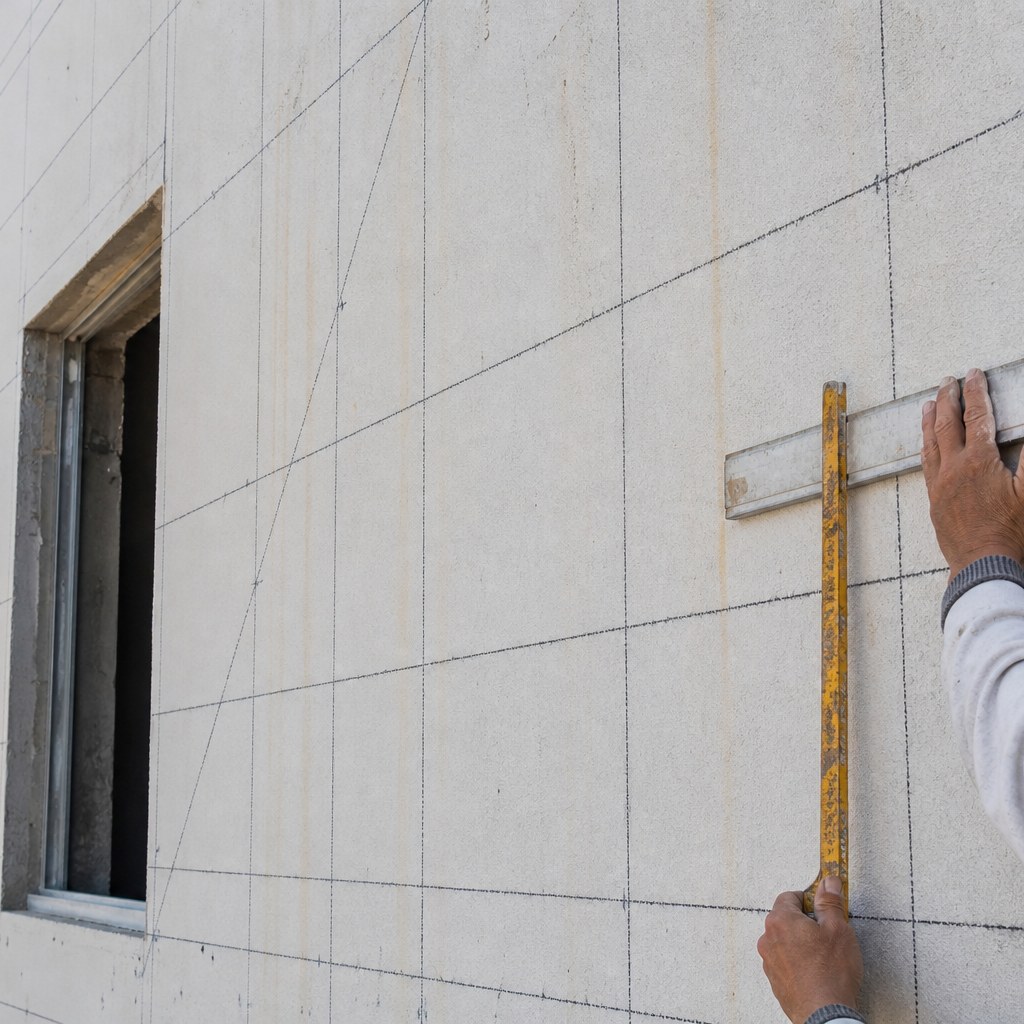

Разбивка осей и точек кронштейнов

После выноса плоскости на стену переносится проектная сетка установки кронштейнов. Шаг по горизонтали и вертикали задаётся проектом подсистемы (например, REVENTAL) исходя из ветровых нагрузок, массы облицовки и типа основания. Разбивка ведётся так:

Разметка вертикальных осей направляющих с проектным шагом от базовой оси.
Разметка горизонтальных рядов кронштейнов по высотным отметкам.
Накернивание/отметка точек сверления с учётом запретных зон (швы кладки, закладные, коммуникации).
Привязка усиленных опорно-несущих кронштейнов и узлов у проёмов и парапета.
Контроль попадания точек крепления в тело несущего материала, а не в шов или пустоту.

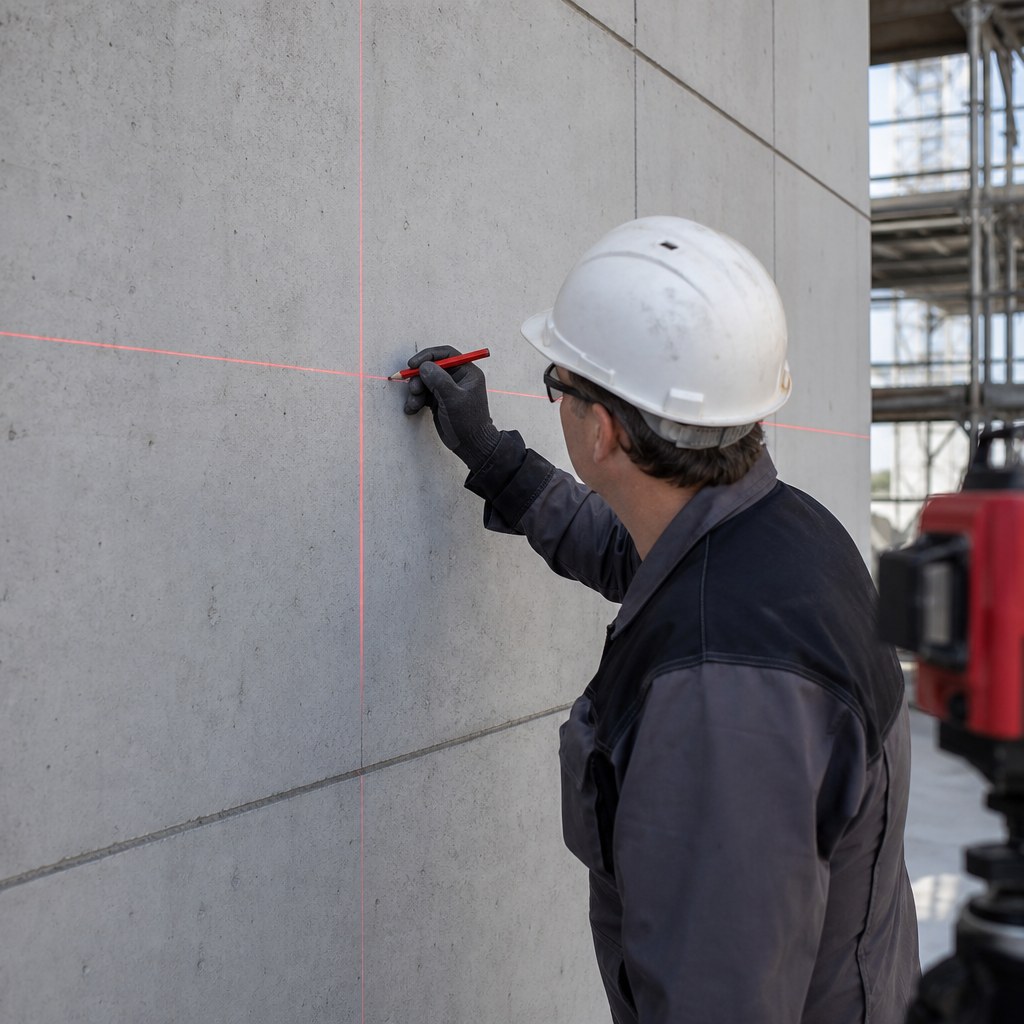

Лазерный и нивелирный контроль, маяки

Точность разметки обеспечивается инструментальным контролем. Применяются лазерные построители плоскостей, ротационные нивелиры, лазерные дальномеры, теодолиты/тахеометры на больших объектах, а также классические инструменты — отвес, гидроуровень, шнур-причалка. Технология контроля:

Лазерные плоскости задают единую вертикальную плоскость фасада и базу для замера вылета каждого кронштейна.
Нивелирование переносит единые высотные отметки рядов кронштейнов по периметру здания.
Маяки (реперные точки) выставляются по углам и контрольным осям как опорные узлы плоскости; по ним натягиваются причальные шнуры.
Промежуточный контроль ведётся по причальным шнурам между маяками, итоговый — лазером и двухметровой рейкой.

Маяки и реперы фиксируются до начала сверления и сохраняются на весь период монтажа подсистемы для повторных проверок плоскости.

Допуски отклонений плоскости и вертикали

Контролируемые при разметке параметры и типовые допуски (уточняются проектом и техдокументацией системы):

Параметр	Типовое требование	Метод контроля
Отклонение плоскости фасада	не более 2–3 мм на 2 м рейки	двухметровая рейка, лазер, щуп
Вертикальность плоскости	в пределах допуска проекта на высоту здания	лазерный построитель, отвес
Шаг кронштейнов по осям	по проекту, ±2–3 мм	рулетка, шаблон
Высотные отметки рядов	единые по периметру, ±2 мм	нивелир, гидроуровень
Совпадение диагоналей захватки	равенство в пределах допуска	рулетка, тахеометр
Вентиляционный зазор (расчётный)	40–60 мм по проекту	проверка по узлу и вылету

Контроль и приёмка разметки

Разметка принимается до начала монтажа кронштейнов. Проверяется соответствие плоскости и сетки осей проекту, единство отметок на смежных захватках, корректность привязки точек крепления. Результаты оформляются исполнительной схемой разметки и актом, входящими в исполнительную документацию по СП 48.13330. Только после приёмки разметки разрешается сверление и установка анкеров.

Типовые ошибки при подготовке и разметке

Назначение плоскости фасада без учёта самой выступающей точки стены — нехватка вылета кронштейнов.
Перенос осей «по месту» без геодезической привязки — накопление погрешности по высоте здания.
Игнорирование кривизны и «винта» стены — волнообразность облицовки и неравномерный зазор.
Попадание точек крепления в швы кладки, пустоты или закладные без корректировки.
Разные высотные отметки рядов на смежных захватках — смещение горизонтальных швов.
Отсутствие контрольных испытаний анкеров на вырыв до разметки на слабом основании.
Утрата маяков/реперов в процессе работ — невозможность повторной проверки плоскости.

Техника безопасности при работах на высоте

Разметка и обследование верхних ярусов фасада относятся к работам на высоте и ведутся по правилам охраны труда. ООО «Дилэнд» обеспечивает наряд-допуск, аттестованные средства подмащивания (леса, люльки, фасадные подъёмники), страховочные системы, ограждение опасных зон и контроль метеоусловий (ветер, обледенение). Геодезические инструменты и лазеры используются с защитой от падения и с учётом требований по лазерной безопасности; персонал проходит инструктаж до начала работ.

Раздел: Монтаж навесного вентилируемого фасада.

Смотрите также

Частые вопросы

Чем разметка фасада отличается от обычного обмера?

Обмер фиксирует фактическую геометрию стены, а разметка задаёт будущую плоскость облицовки и переносит на основание проектную сетку кронштейнов с допусками. Разметка — это уже геодезическое построение конструкции, а не только замер.

Как определяется вылет кронштейнов?

Вылет назначается от самой выступающей точки основания с запасом на толщину утеплителя и вентиляционный зазор. Поэтому до разметки промеряется кривизна стены, а проектная плоскость выносится так, чтобы вылет был достаточным на всех участках.

Какие инструменты используются для контроля плоскости?

Лазерные построители плоскостей и ротационные нивелиры, лазерные дальномеры, на крупных объектах — тахеометры, а также отвес, гидроуровень и причальные шнуры по маякам. Итоговый контроль — лазером и двухметровой рейкой.

Нужны ли испытания анкеров на этапе подготовки?

На слабых и старых основаниях (газобетон, кирпичная кладка с дефектами) контрольные испытания анкеров на вырыв проводятся до массовой разбивки. Это подтверждает фактическую несущую способность и корректирует точки крепления.

Можно ли вести разметку зимой?

Да, подготовка и разметка ведутся круглогодично. Учитываются метеоусловия для работ на высоте (ветер, обледенение) и температурный диапазон работы лазерных приборов; реперы и маяки защищаются от смещения.
