Перфорированные вентилируемые фасады

Перфорированные вентилируемые фасады

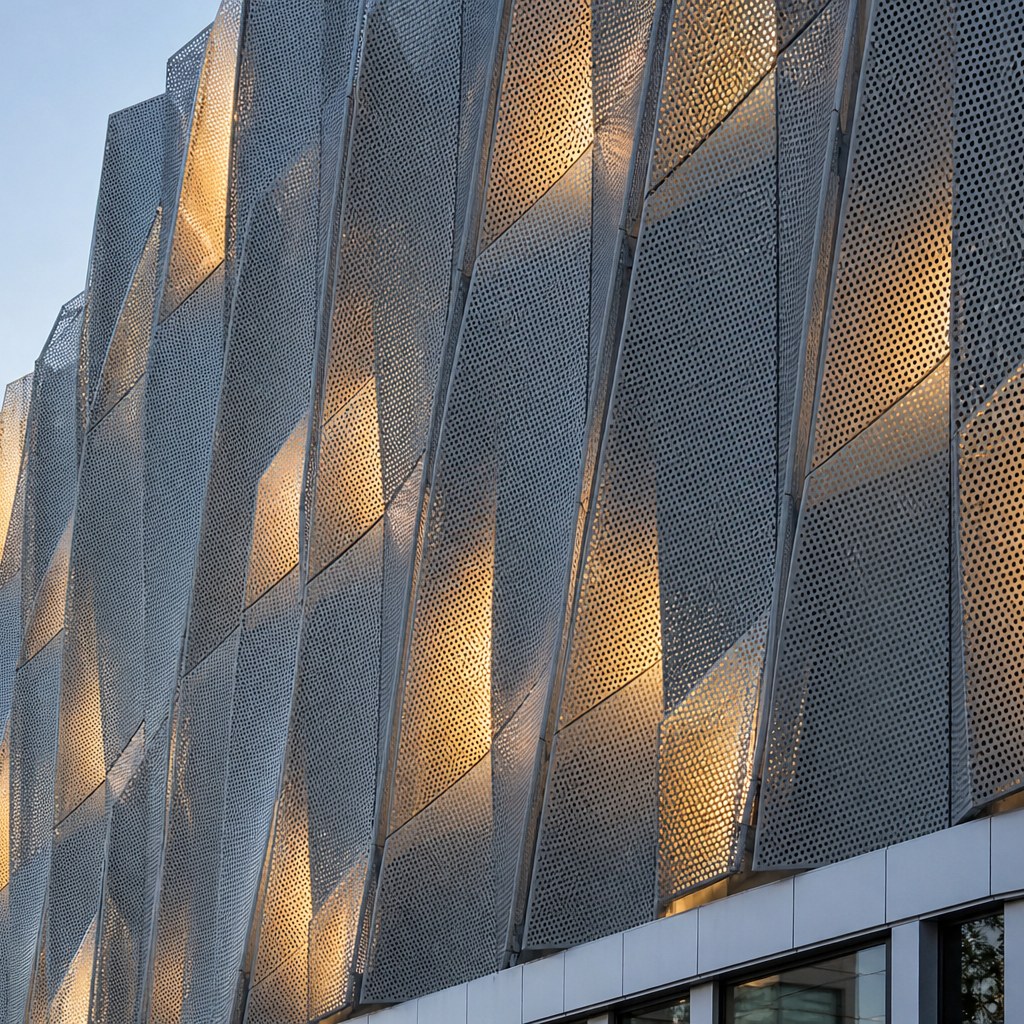

Перфорированный вентилируемый фасад — это навесная система, в которой облицовочный слой выполнен из металлических листов, кассет или панелей с перфорацией: сквозными отверстиями заданного рисунка, формы и плотности. Решение применяется в Москве и Московской области на коммерческих, общественных и промышленных объектах, где нужны выразительная архитектура, светопрозрачность экрана и эффект перфорированного декора при сохранении функций вентфасада. НВФ Москва работает на рынке навесных фасадов с 2008 года и проектирует, поставляет и монтирует перфорированные вентилируемые фасады под ключ. Рисунок перфорации, материал и подсистема подбираются под конкретное здание, ветровые нагрузки и пожарные требования.

Что такое перфорированный фасад и где он применяется

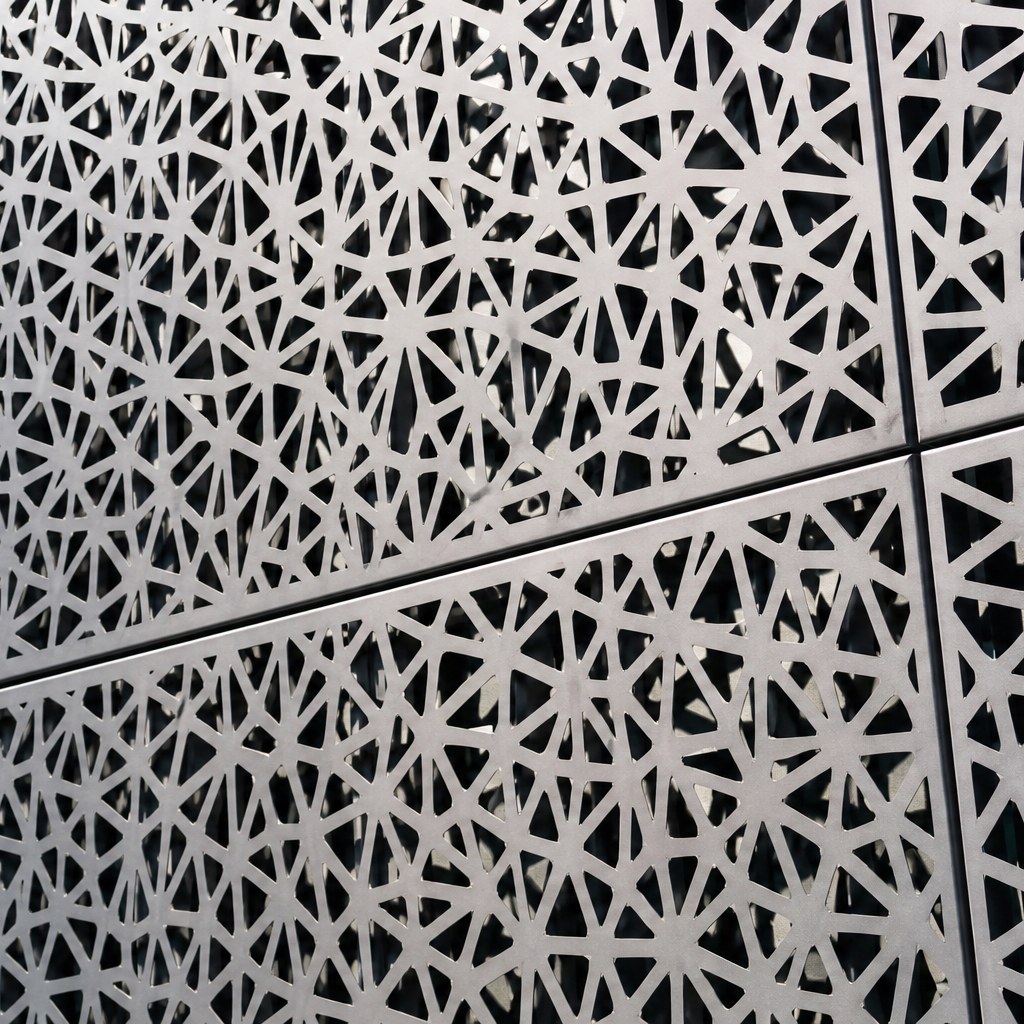

Перфорированная облицовка изготавливается из тонколистового металла (алюминий, оцинкованная или нержавеющая сталь) с полимерным или анодированным покрытием, в котором путём пробивки или лазерной/гидроabrazивной резки выполняются отверстия. Перфорация может быть равномерной (круглые, квадратные, щелевые отверстия) или образной — формирующей рисунок, орнамент или изображение за счёт переменного диаметра и шага отверстий. В системе вентилируемого фасада перфопанели навешиваются на подсистему из направляющих с воздушным зазором.

• Фасады бизнес-центров, торговых и общественных зданий;
• Паркинги и многоуровневые стоянки (естественная вентиляция через перфорацию);
• Экраны инженерного оборудования, венткамер, трансформаторных;
• Архитектурные акценты, медиафасады и декоративные экраны;
• Ограждения кровли, технических зон, солнцезащитные экраны.

Перфорация выполняет двойную роль: декоративную и функциональную. Сквозные отверстия пропускают воздух и свет, снижают ветровую нагрузку на экран, а также обеспечивают вентиляцию закрытых объёмов, например паркингов, без устройства отдельных решёток.

Технические характеристики

Конкретные параметры зависят от материала, типа перфорации и производителя. Ниже приведены типовые ориентировочные диапазоны, уточняемые по проекту.

Коэффициент перфорации (доля площади отверстий) напрямую влияет на светопрозрачность, ветровую нагрузку и визуальную плотность экрана. Для образных рисунков плотность отверстий меняется по полю панели, формируя полутоновое изображение.

Нормативная база

Проектирование и монтаж перфорированного вентилируемого фасада ведётся с учётом следующих документов:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — требования к пожарной безопасности фасадных систем;
• ГОСТ Р 58154 — стандарт на навесные фасадные системы с воздушным зазором;
• СП 2.13130 — обеспечение огнестойкости объектов защиты;
• СНиП и актуализированные своды правил по проектированию ограждающих конструкций и ветровым нагрузкам.

Металлическая основа перфопанели — негорючий материал. В противопожарном расчёте фасадной системы учитываются полимерное покрытие, тип утеплителя за экраном (если он есть) и конструкция узлов. Перфорированные экраны нередко применяют без сплошного утепления — как декоративный или вентиляционный экран, что также отражается в расчёте.

Монтажные узлы и подсистема

Система перфорированного вентилируемого фасада состоит из следующих элементов:

1. Несущая стена или каркас (основание): бетон, кирпич, металлокаркас, монолит;
2. Кронштейны с терморазрывной прокладкой, закреплённые анкерами;
3. Направляющие профили (вертикальные, при необходимости горизонтальные);
4. Теплоизоляция с ветрозащитой (для утеплённых вариантов) или открытый зазор;
5. Вентилируемый воздушный зазор;
6. Перфорированные кассеты или панели на видимом или скрытом крепеже.

Перфокассеты крепятся скрытым способом (на салазках, зацепах) или открытым (на заклёпках, винтах). При выборе шага направляющих учитывается снижение жёсткости листа из-за перфорации, поэтому раскладку и крепёж рассчитывают индивидуально. Узлы цоколя, парапета, углов, оконных проёмов и деформационных швов прорабатываются с доборными элементами.

Плюсы и минусы

Типовые ошибки монтажа

• Недооценка потери жёсткости перфорированного листа и провисание панелей;
• Неверный выбор коэффициента перфорации без учёта ветровой нагрузки;
• Отсутствие проработки видимой подосновы за отверстиями (фон, мембрана);
• Кронштейны без терморазрыва — рост теплопотерь в утеплённых системах;
• Острые кромки отверстий без обработки — риск коррозии и травм;
• Неучтённые температурные деформации металла на длинных панелях.

Обслуживание и эксплуатация

Перфорированный фасад требует периодического осмотра и очистки. Загрязнения в отверстиях удаляются водой под умеренным напором с мягкими моющими средствами; для образных фасадов важно сохранять читаемость рисунка. Проверяется состояние покрытия, крепежа и узлов примыканий. При повреждении отдельные кассеты заменяются поэлементно без демонтажа всей плоскости. Рекомендуется контролировать состояние подосновы и водоотводных элементов.

Факторы стоимости

Итоговая цена перфорированного вентфасада в Москве и МО формируется из нескольких составляющих:

• Материал и толщина листа (алюминий, сталь, нержавейка);
• Тип и сложность перфорации (типовая или образная под рисунок);
• Вид покрытия (полиэстер, PVDF, анодирование, порошковая окраска);
• Материал и сложность подсистемы, наличие утепления;
• Геометрическая сложность фасада и количество узлов;
• Высотность объекта, логистика и условия монтажа.

НВФ Москва применяет собственную подсистему REVENTAL, выполняет BIM-моделирование фасада, что позволяет точно рассчитать раскладку перфопанелей, рисунок перфорации и объёмы материалов. Шеф-монтаж и технический надзор обеспечивают контроль качества на всех этапах.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

• Алюминиевый фасадный сайдинг для навесного фасада
• Стальной фасадный сайдинг для вентилируемого фасада
• Фасадные ламели для вентилируемого фасада
• Керамогранитные плиты на кляммерах для вентфасада
• Фиброцементные плиты для вентилируемого фасада

Частые вопросы

Что такое коэффициент перфорации и на что он влияет?

Это доля площади отверстий в общей площади листа (живое сечение). Чем он выше, тем больше светопрозрачность и воздухопроницаемость и меньше ветровая нагрузка, но ниже жёсткость и визуальная плотность экрана.

Можно ли сделать на фасаде изображение или орнамент?

Да. Образная перфорация с переменным диаметром и шагом отверстий формирует полутоновый рисунок или орнамент. Изображение рассчитывается и раскладывается по панелям на этапе проектирования.

Нужен ли утеплитель за перфорированным экраном?

Не всегда. Перфорированные экраны применяют и без утепления — как декоративный или вентиляционный экран. Если требуется утепление, за перфорацией предусматривают подоснову и ветрозащиту с учётом видимости через отверстия.

Подходит ли перфорированный фасад для паркингов?

Да, это одно из типовых применений. Перфорация обеспечивает естественную вентиляцию закрытых объёмов и одновременно служит архитектурным экраном без отдельных решёток.

Выполняет ли НВФ Москва проектирование?

Да. Компания выполняет проектирование, BIM-моделирование, поставку, монтаж, шеф-монтаж и технический надзор фасадных систем в Москве и Московской области.

Рассчитать и смонтировать вентфасад

Чтобы рассчитать, запроектировать и смонтировать перфорированный вентилируемый фасад в Москве и Московской области, обратитесь в НВФ Москва. Специалисты подберут материал, рисунок и коэффициент перфорации, выполнят расчёт подсистемы и раскладки, проведут BIM-моделирование и обеспечат шеф-монтаж и технадзор на объекте.
