Технологические карты и проверка узлов вентфасада на собираемость

Качество и скорость монтажа навесного вентилируемого фасада в Москве и Московской области напрямую зависят от того, насколько детально проработаны технологические карты и проверены узлы на собираемость до выхода на объект. Вентилируемый фасад — это система из сотен типоразмеров кронштейнов, направляющих, крепежа и элементов облицовки, и любая нестыковка геометрии оборачивается простоем бригады, переделками и срывом сроков. ООО «Дилэнд» с 2008 года проектирует вентфасады под ключ и разрабатывает технологические карты и проекты производства работ (ППР), а собираемость узлов проверяет на собственной BIM-модели фасада ещё до изготовления элементов облицовки.

Что входит в технологическую карту монтажа вентфасада

Технологическая карта (техкарта) — это документ, который описывает последовательность и правила выполнения конкретного вида работ. Для навесного фасада техкарта определяет, как именно монтируется система, и снимает разночтения между проектировщиком и монтажной бригадой. Типовая техкарта на монтаж вентфасада включает:

область применения и состав фасадной системы (подсистема, утеплитель, ветрозащита, облицовка);
требования к основанию и результатам входного контроля (геодезическая съёмка, отклонения стены);
пооперационную технологию: разметка, установка кронштейнов, паронепроницаемые прокладки, монтаж утеплителя и его крепление, направляющие, навеска облицовки;
схемы раскладки и узлы примыканий с привязками и размерами;
применяемый инструмент, оснастку, средства подмащивания;
требования к крепежу: тип анкера, момент затяжки, глубина и шаг установки;
операционный контроль качества и допустимые отклонения;
требования охраны труда и пожарной безопасности при производстве работ.

ППР и его связь с техкартами

Проект производства работ (ППР) — более широкий документ, организующий весь процесс монтажа на объекте, тогда как техкарты детализируют отдельные операции. ППР на вентфасад описывает: организацию стройплощадки и складирования, схемы подмащивания и средства доступа (леса, люльки, фасадные подъёмники), календарный график, потребность в ресурсах, мероприятия по безопасности и контролю качества. Техкарты входят в состав ППР как технологическая основа. Разработка ППР опирается на положения СНиП и сводов правил по организации строительства и охране труда в строительстве.

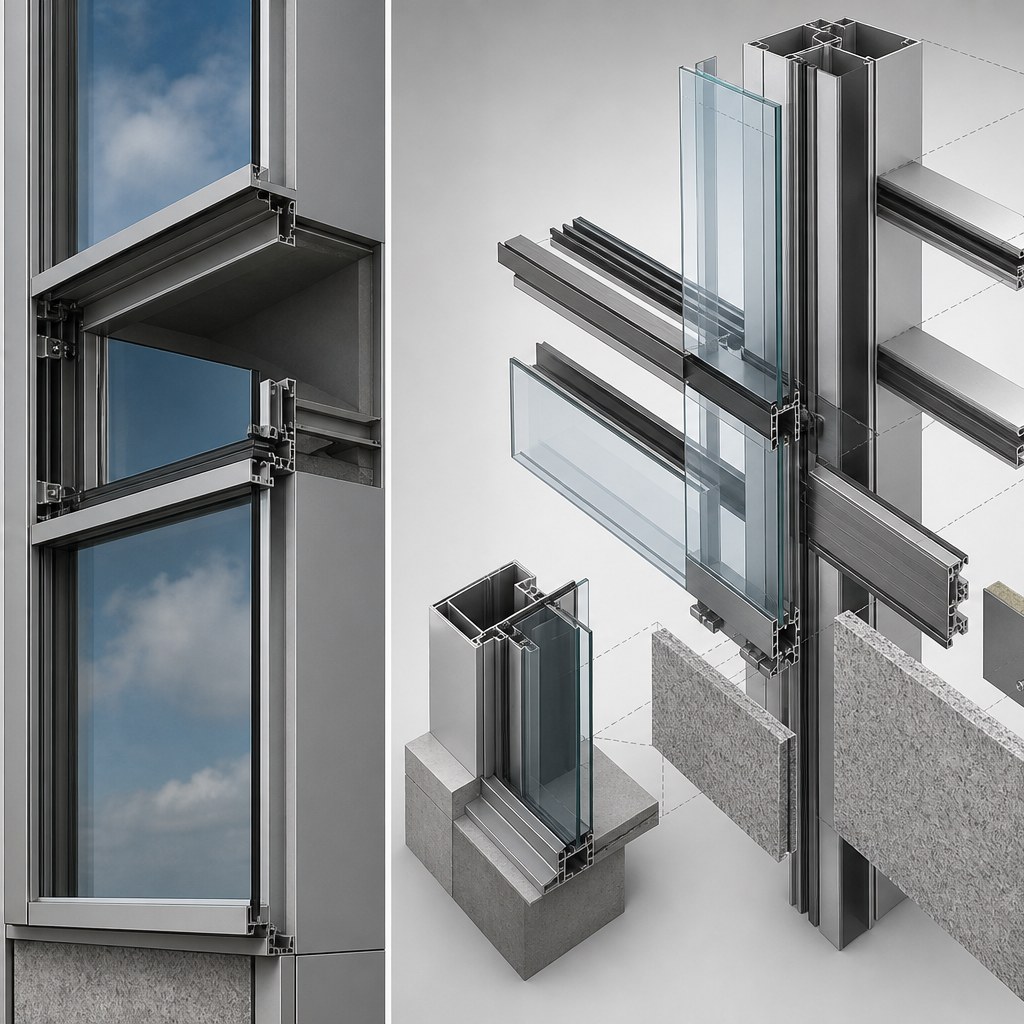

Проверка узлов на собираемость в BIM

Главная причина переделок на фасаде — узлы, которые «не сходятся» в металле, хотя по отдельным чертежам выглядят корректно. ООО «Дилэнд» проверяет собираемость на трёхмерной BIM-модели вентфасада, что позволяет выявить коллизии до изготовления:

Геометрическая проверка — соответствие реальной геометрии стены (по геодезической 3D-съёмке) проектным выносам кронштейнов; контроль того, что вылета хватает для выравнивания плоскости облицовки.
Поиск коллизий — пересечения кронштейнов с арматурой, закладными, инженерными отверстиями, оконными блоками.
Сходимость раскладки — стыковка швов облицовки на углах, откосах, перепадах высот, проверка доборных и фасонных элементов.

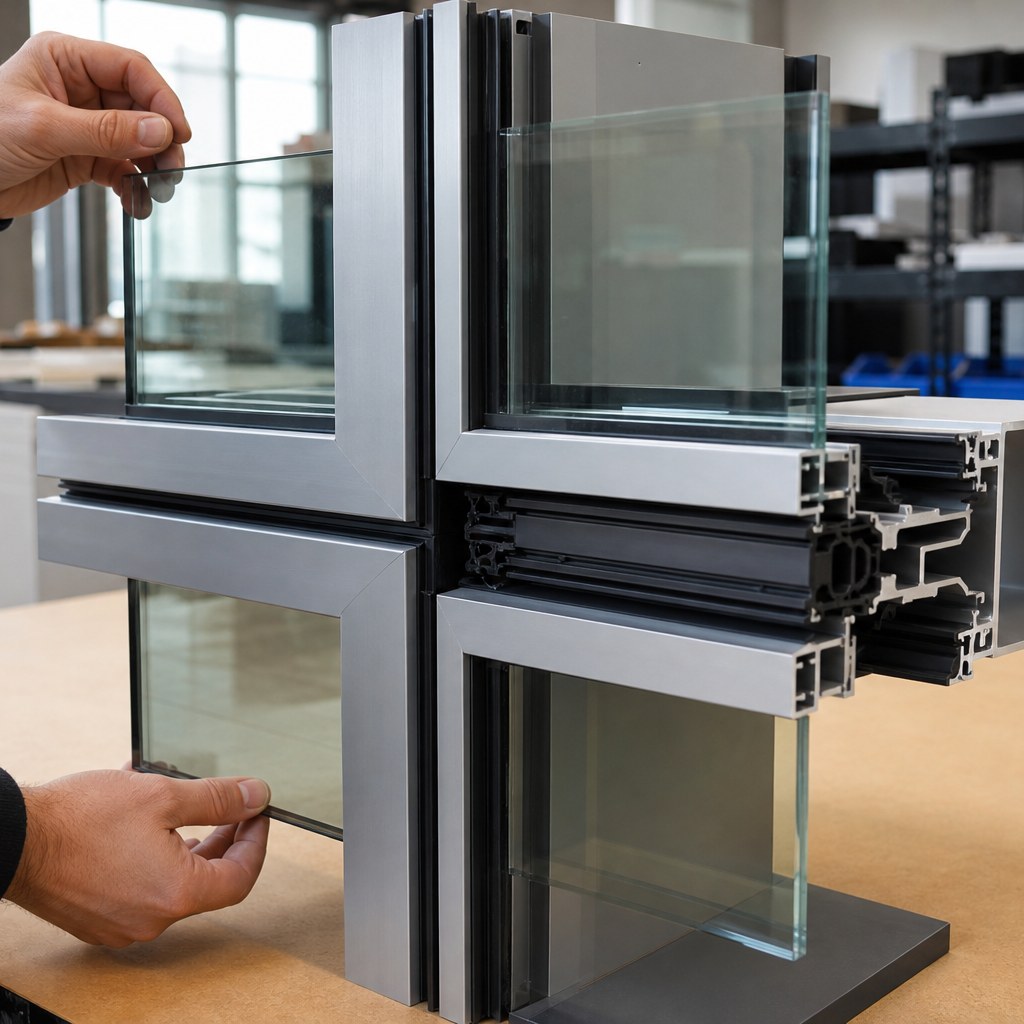

Последовательность сборки — проверка того, что узел можно физически собрать в нужном порядке и что есть доступ к крепежу.
Деформационные зазоры — учёт температурных перемещений и подвижных точек крепления.

Результат — узлы, выверенные ещё на экране, и точные спецификации на изготовление элементов облицовки, которые ООО «Дилэнд» производит по собственной технологии.

Типовые узлы, требующие проверки

Узел	Что проверяется
Рядовая зона поля фасада	Шаг и вынос кронштейнов, раскладка швов, крепление облицовки
Внешний и внутренний угол	Стыковка направляющих, угловые элементы, сходимость швов
Откосы оконных и дверных проёмов	Обрамление, противопожарные рассечки, отвод воды
Парапет и завершение фасада	Крепление отливов, защита торца системы
Цоколь и переход материалов	Стыки разнородной облицовки, нижний старт системы
Деформационный шов	Подвижность, сохранение зазора, отсутствие распора

Нормативная база

ГОСТ Р 56707 — общие технические требования к навесным фасадным системам;
СП 20.13330 «Нагрузки и воздействия» — основа для назначения шага и крепления элементов с учётом ветровых нагрузок;
123-ФЗ и СП 2.13130 — требования пожарной безопасности к узлам и рассечкам;
положения СНиП и сводов правил по организации строительного производства и охране труда — основа ППР.

Преимущества проработанных техкарт и BIM-проверки

Точные техкарты и проверенные в BIM узлы дают предсказуемый монтаж без переделок, корректные спецификации на изготовление, снижение перерасхода материалов, сокращение сроков работ и единое понимание технологии между проектировщиком, заводом и бригадой. Это особенно важно на нестандартной архитектуре и крупноформатной облицовке.

Типовые ошибки

Монтаж по «общим» чертежам без техкарт — каждый монтажник решает узел по-своему.
Отсутствие учёта реальной геометрии стены: проектные выносы не перекрывают фактические отклонения.
Проверка собираемости «по месту» вместо модели — коллизии обнаруживаются на смонтированном фасаде.
Отсутствие доборных и фасонных элементов в спецификации — простой бригады в ожидании догрузки.
Игнорирование деформационных зазоров и подвижных точек крепления.

Факторы стоимости

Стоимость разработки техкарт и ППР с проверкой узлов зависит от: площади и сложности фасада, количества типов узлов и облицовки, наличия геодезической 3D-съёмки и готовой BIM-модели, требований к глубине проработки и сроков. Готовая BIM-модель и обмеры сокращают трудоёмкость и цену.

Смежные услуги по проектированию вентфасада

Частые вопросы

Чем техкарта отличается от ППР?

Техкарта детализирует технологию конкретной операции (например, навеску облицовки), а ППР организует весь монтаж на объекте: подмащивание, график, ресурсы, безопасность. Техкарты входят в состав ППР.

Зачем проверять узлы в BIM, если есть чертежи?

Отдельные чертежи не показывают пересечений в объёме. BIM-модель выявляет коллизии кронштейнов с закладными и проёмами, проверяет сходимость швов и порядок сборки до изготовления элементов, что исключает переделки на объекте.

Нужна ли геодезическая съёмка для техкарт?

Желательна. Реальная геометрия стены определяет необходимые выносы кронштейнов и раскладку. Без съёмки выносы назначаются с запасом «вслепую», что повышает риск нестыковок и перерасхода.

Делает ли ООО «Дилэнд» проверку собираемости самостоятельно?

Да. Мы строим BIM-модель фасада, проверяем узлы на собираемость, выпускаем техкарты и спецификации и производим элементы облицовки по собственной технологии.
