Монтаж направляющих и профилей вентфасада
Монтаж направляющих и профилей вентфасада — это установка несущих элементов подсистемы, к которым крепится наружная облицовка вентилируемого фасада. От геометрической точности направляющих напрямую зависят ровность облицовки, ширина вентилируемого зазора и долговечность всей конструкции вентфасада. ООО «Дилэнд» выполняет монтаж направляющих и профилей вентилируемого фасада в Москве и Московской области под ключ с 2008 года: с лазерным выставлением плоскости, расчётным шагом профилей под раскладку облицовки и грамотной компенсацией температурных деформаций алюминия. В работе применяется собственная подсистема REVENTAL, спроектированная под BIM-моделирование и поставляемая по ценам завода.
Место направляющих в конструкции вентилируемого фасада

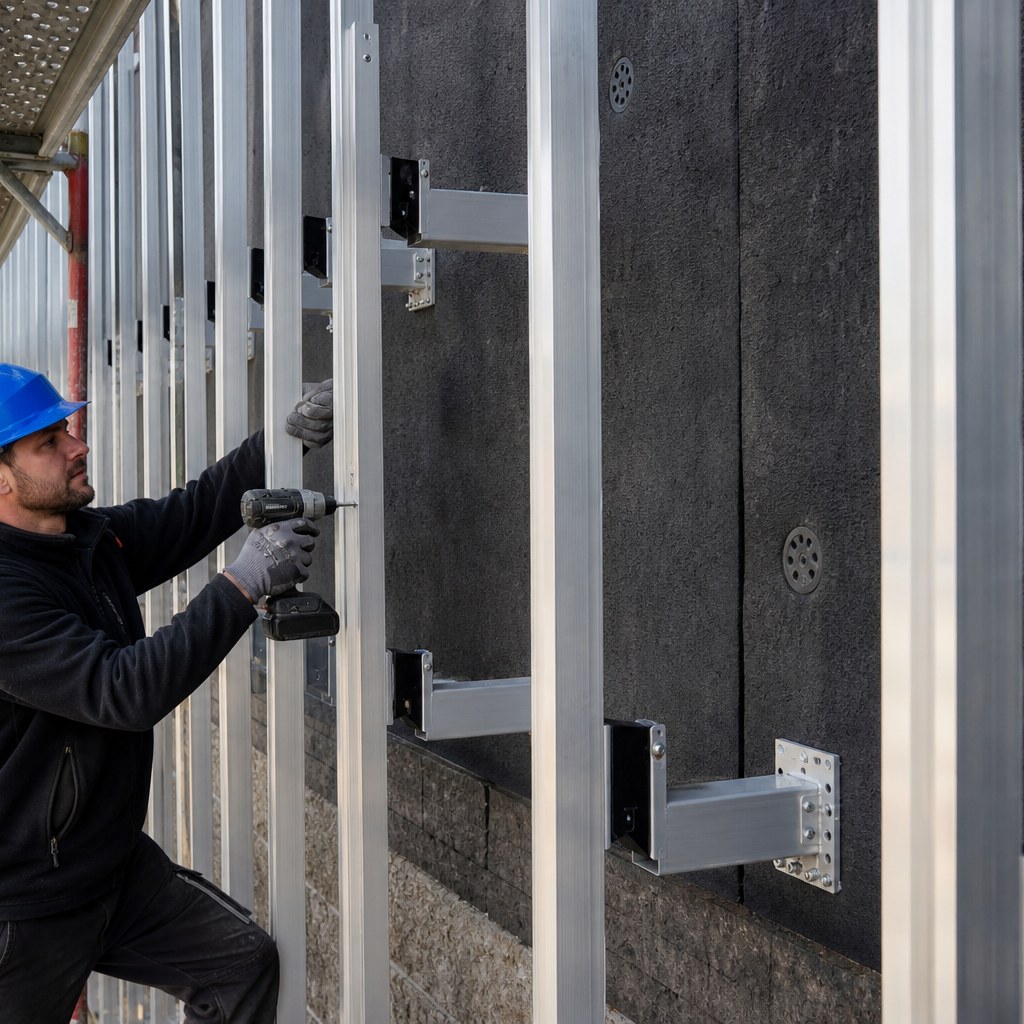

Направляющие профили — это «скелет» облицовочного слоя. Они крепятся к ранее установленным несущим кронштейнам и принимают на себя вес облицовки, передавая вертикальные и ветровые нагрузки на стену через кронштейны и анкеры. Монтаж направляющих ведётся после установки кронштейнов, укладки утеплителя и ветровлагозащитной мембраны — до начала навески облицовочных панелей. Именно на этом этапе формируется итоговая плоскость фасада, поэтому ошибки в выставлении профилей исправить позднее практически невозможно.
Типы профилей вентфасада
Профили подбираются проектом исходя из типа облицовки, её веса, шага кронштейнов и архитектурного решения. По сечению различают несколько основных типов вертикальных направляющих.
| Тип профиля | Сечение | Назначение |
|---|---|---|
| Т-образный (тавровый) | Т | Основной несущий профиль в рядовой зоне фасада, к полкам крепится облицовка соседних рядов. |
| Г-образный (уголковый) | Г / L | Краевой и доборный профиль у примыканий, углов, проёмов; стартовые и финишные линии раскладки. |
| П-образный (швеллерный) | П / U | Усиленный профиль при повышенных нагрузках, больших пролётах и тяжёлой облицовке. |
| Горизонтальные перемычки | по системе | Применяются при необходимости в горизонтальной или комбинированной раскладке, для опоры кассет и линеарных панелей. |

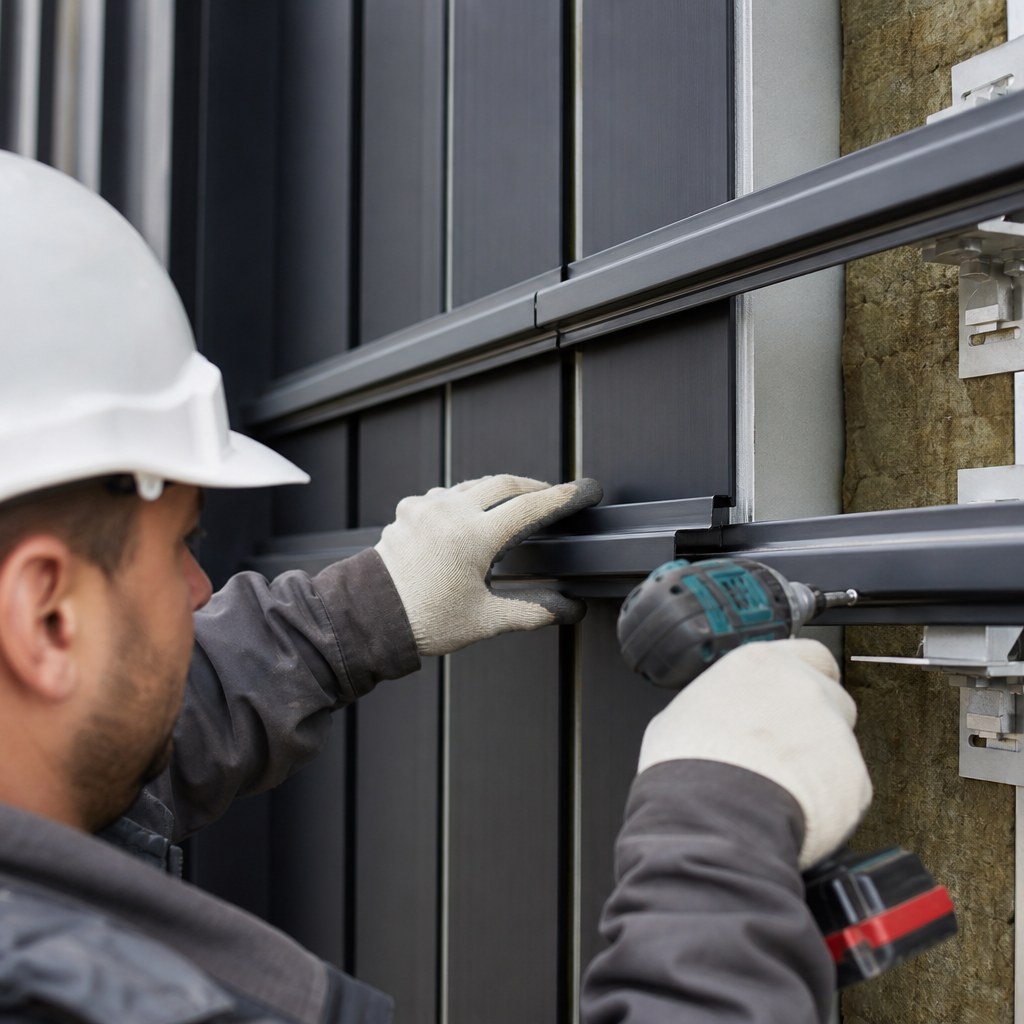

В большинстве систем направляющие монтируются вертикально: это упрощает водоотведение в зазоре и сток конденсата. Горизонтальные профили вводятся при специфической раскладке облицовки (например, под горизонтальные линеарные панели или кассеты со скрытым креплением) и всегда увязываются с вертикальной несущей структурой.
Крепление профилей к кронштейнам: подвижные и неподвижные точки
Ключевой принцип монтажа алюминиевых направляющих — разделение точек крепления на неподвижные (фиксированные) и подвижные (скользящие). Это необходимо для компенсации температурных деформаций: коэффициент линейного расширения алюминия велик, и при перепаде температур профиль длиной несколько метров заметно изменяет свою длину.
- Неподвижная (фиксированная) точка — профиль жёстко крепится к кронштейну через отверстия без зазора. На один профиль предусматривается, как правило, одна фиксированная точка — она «держит» профиль и задаёт начало отсчёта удлинения.
- Подвижная (скользящая) точка — крепление выполняется через продольное овальное отверстие, по которому профиль свободно перемещается при температурном расширении и сжатии. Все остальные точки крепления профиля к кронштейнам делаются подвижными.
Если все точки сделать жёсткими, при нагреве профиль начнёт выгибать конструкцию, появятся внутренние напряжения, характерные «хлопки» и коробление облицовки, а в худшем случае — срез заклёпок и расшатывание узлов. Поэтому правильная расстановка фиксированных и скользящих точек — обязательное требование технологии. В подсистеме REVENTAL узлы крепления и геометрия овальных отверстий рассчитаны именно под такую компенсационную схему.
Выставление вертикальной плоскости по лазеру
Перед креплением профилей выставляется единая плоскость фасада. Последовательность работ:
- Проверка вылета кронштейнов и фактической геометрии стены, вынос рабочей плоскости фасада относительно выноса проекта.
- Установка лазерного построителя плоскостей (или натяжка шнуров-причалок) по крайним вертикалям захватки.
- Монтаж крайних (маячных) профилей строго по вертикали с контролем лазерным нивелиром и отвесом.
- Натяжение горизонтальных причалок между маячными профилями и установка рядовых направляющих по ним.
- Пооперационный контроль вертикали и плоскости каждого профиля до момента окончательной фиксации.
Лазерное выставление позволяет получить ровную плоскость даже на стенах с заметными отклонениями: разница компенсируется регулировкой профиля в пределах вылета кронштейна.
Шаг профилей под раскладку облицовки
Шаг вертикальных направляющих — это расстояние между осями соседних профилей. Он не выбирается произвольно, а вытекает из раскладки облицовки и расчёта на ветровую нагрузку. Основные правила:
- Шаг профилей увязывается с шириной облицовочной панели: стык панелей должен приходиться на профиль, который несёт обе кромки соседних элементов.
- Чем тяжелее облицовка и выше ветровая нагрузка (этажность, угол здания), тем меньше шаг и тем чаще ставятся кронштейны.
- Типовой шаг вертикальных профилей под керамогранит и композит — в диапазоне 400–600 мм, но итоговое значение задаёт проект и расчёт подсистемы.
- Раскладка профилей выполняется на стадии проектирования (в том числе в BIM), чтобы исключить подрезку панелей и перерасход материала.
Под раскладку готовится карта профилей с привязкой осей к проёмам, углам и швам облицовки. На объекте разметка переносится на стену с помощью лазера и рулетки, что исключает «накопление» погрешности по длине фасада.
Зазоры на термическое расширение алюминия
Помимо подвижных точек крепления, в стыках профилей по длине предусматриваются температурные зазоры. При вертикальной стыковке двух профилей в торец между ними оставляется компенсационный зазор (обычно несколько миллиметров — по инструкции системы), чтобы при нагреве торцы не упирались друг в друга. Аналогично зазоры закладываются у горизонтальных перемычек и в местах примыкания к доборным элементам. Игнорирование температурных зазоров — одна из частых причин деформаций фасада в летний период.
Допуски плоскости и вертикали, контроль качества
Точность монтажа направляющих контролируется пооперационно и фиксируется в журнале работ и актах освидетельствования скрытых работ.
| Параметр | Типовое требование | Метод контроля |
|---|---|---|
| Вертикальность профиля | в пределах допуска проекта (как правило, не более 2 мм на этаж) | лазерный нивелир, отвес |
| Отклонение плоскости | не более 2–3 мм на 2 м рейки | двухметровая рейка, щуп |
| Шаг направляющих | по проекту, без накопления погрешности | рулетка, контроль разметки |
| Температурный зазор в стыках | по инструкции системы | щуп, шаблон |
| Соотношение фикс./подвижных точек | 1 фиксированная точка на профиль | визуальный контроль, акт |
| Крепёж (заклёпки/винты) | тип и количество по проекту | визуально, замер, акт |
Профили крепятся к кронштейнам вытяжными заклёпками или винтами-саморезами из нержавеющей стали/алюминия — материал крепежа исключает гальваническую коррозию в паре с алюминием. Количество и тип крепежа на узел задаётся расчётом.
Типовые ошибки при монтаже направляющих
- Жёсткая фиксация профиля во всех точках без скользящих узлов — температурные деформации, коробление и «хлопки» облицовки.
- Отсутствие температурных зазоров в торцевых стыках профилей — упор торцов и выгиб конструкции при нагреве.
- Нарушение проектного шага профилей — стык панелей не попадает на направляющую, провисание и перегрузка узлов.
- Выставление плоскости «на глаз» без лазера — волнистость фасада, видимая при боковом освещении.
- Применение крепежа из углеродистой стали — электрохимическая коррозия в контакте с алюминием.
- Накопление погрешности разметки по длине фасада из-за отсутствия общей геодезической привязки.
Техника безопасности при работах на высоте
Монтаж направляющих относится к работам на высоте и ведётся по наряду-допуску. ООО «Дилэнд» обеспечивает аттестованные средства подмащивания (леса, фасадные подъёмники, люльки), страховочные системы, ограждение опасных зон и контроль метеоусловий (скорость ветра, обледенение). Резка профилей выполняется с соблюдением пожарного режима; инструмент и заготовки на высоте фиксируются от падения. Персонал проходит инструктаж, работы ведутся по утверждённому ППР.
Нормативная база
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Требования к материалам и конструкции наружных стен в зависимости от назначения и высоты здания. |
| СП 2.13130 | Обеспечение огнестойкости объектов защиты, требования к наружным стенам. |
| СП 48.13330 «Организация строительства» | Порядок производства работ, строительный контроль, исполнительная документация. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия. |
| Правила охраны труда при работе на высоте | Требования ТБ, страховочные системы, ограждения, наряд-допуск. |
Раздел: Монтаж навесного вентилируемого фасада.
Смотрите также
- Монтаж несущих кронштейнов вентилируемого фасада
- Укладка утеплителя и ветровлагозащитной мембраны вентфасада
- Монтаж облицовочных панелей вентилируемого фасада
- Устройство откосов, отливов и доборных элементов вентфасада
Частые вопросы
Зачем нужны подвижные и неподвижные точки крепления профиля?
Алюминий имеет высокий коэффициент линейного расширения. Одна неподвижная точка задаёт профилю опору, а остальные (скользящие, через овальные отверстия) позволяют профилю свободно удлиняться и сжиматься при перепадах температур без деформации фасада.
Какой шаг направляющих выбирается под облицовку?
Шаг определяется раскладкой облицовки и расчётом на ветровую нагрузку: стык панелей должен приходиться на профиль. Типовой диапазон под керамогранит и композит — 400–600 мм, но точное значение задаёт проект подсистемы.
Как добиться ровной плоскости фасада?
Плоскость выставляется по лазерному построителю и причалкам: сначала монтируются маячные профили по крайним вертикалям, затем по натянутым шнурам — рядовые. Отклонения стены компенсируются регулировкой в пределах вылета кронштейна.
Можно ли крепить профиль обычными стальными саморезами?
Нет. Крепёж должен быть из нержавеющей стали или алюминия, иначе в контакте с алюминиевым профилем возникает гальваническая коррозия. Тип и количество крепежа на узел определяет расчёт.
Чем хороша собственная подсистема REVENTAL?
REVENTAL — собственная подсистема ООО «Дилэнд» с проработанными узлами фиксированных и скользящих точек, рассчитанная под BIM и поставляемая по ценам завода. Это упрощает раскладку, ускоряет монтаж и гарантирует корректную компенсацию температурных деформаций.
