Линеарные панели для вентилируемого фасада

Линеарные (реечные) панели — это вытянутые металлические профили из стали или алюминия, которые формируют выразительную ритмичную поверхность навесного вентилируемого фасада. Такая облицовка используется в Москве и Московской области на административных, торговых, спортивных и жилых зданиях, где нужен современный лаконичный рисунок из параллельных линий. ООО «Дилэнд» проектирует, поставляет и монтирует вентилируемый фасад с линеарными панелями под ключ — с 2008 года, по ценам заводов-производителей и с техническим сопровождением на всех стадиях.

Что такое линеарные панели и где они применяются

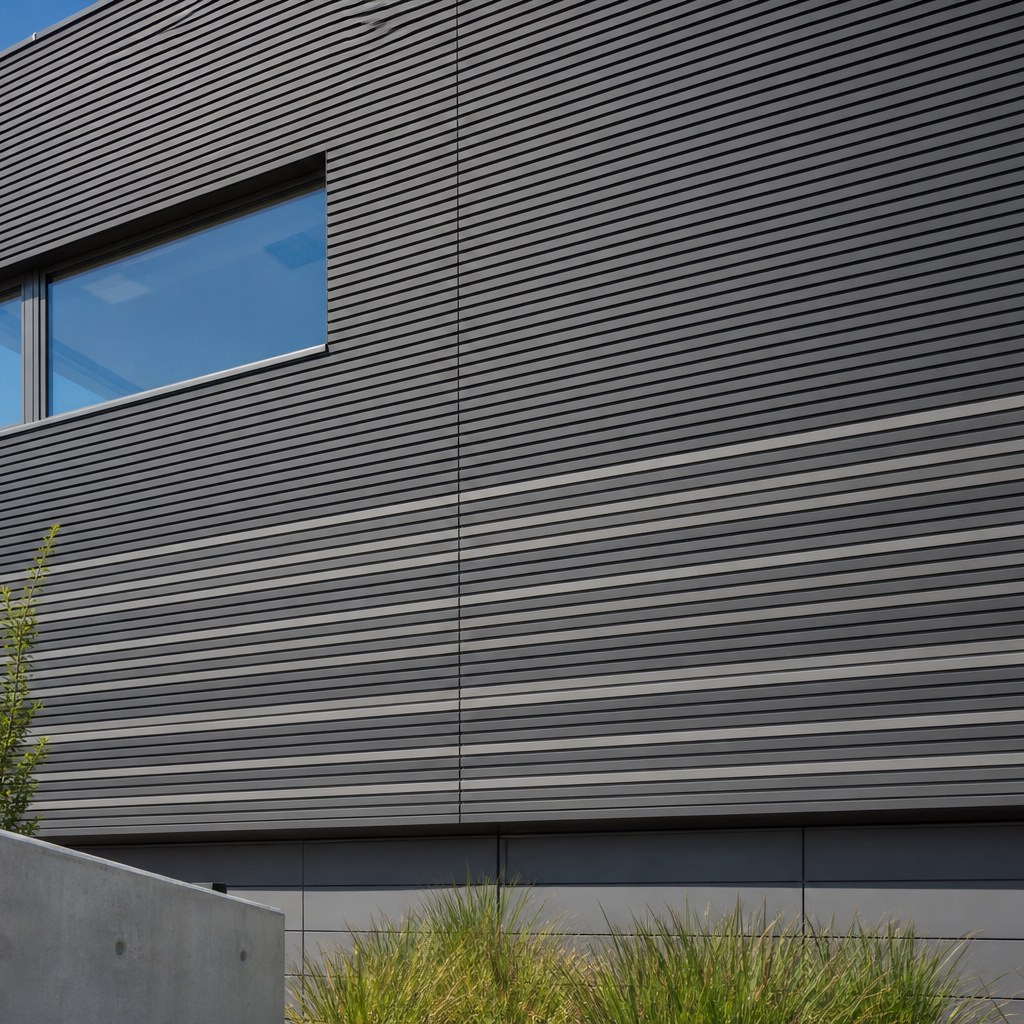

Линеарная панель — это длинномерный гнутый профиль постоянного сечения с лицевой плоскостью и отбортовками-замками по краям. Панели монтируются параллельными рядами, образуя характерный «реечный» фасад. Между соседними рейками возможен открытый или закрытый шов, что напрямую влияет на восприятие плоскости: открытый стык даёт выразительную теневую линию, закрытый — почти сплошную поверхность. В системе навесного вентилируемого фасада (НВФ) линеарные панели играют роль наружного защитно-декоративного экрана, который воспринимает ветровую нагрузку, отводит атмосферную влагу и при этом сохраняет вентиляционный зазор между облицовкой и утеплителем.

Реечная облицовка одинаково уместна и на больших гладких плоскостях, и на сложных участках — откосах, парапетах, входных группах, потолках навесов (софитах). Благодаря модульности линеарные панели легко комбинируют с кассетами, композитом и остеклением, а вертикальная или горизонтальная раскладка позволяет визуально «вытянуть» или «расширить» здание. Для Москвы и МО это практичное решение: металлический экран устойчив к перепадам температур, осадкам и городской среде, а ремонтопригодность отдельной рейки выше, чем у крупноформатных листов.

Материалы и технические характеристики

Линеарные панели изготавливают преимущественно из двух материалов — оцинкованной стали с полимерным покрытием и алюминия. Сталь даёт более жёсткую и недорогую рейку, алюминий — лёгкость, коррозионную стойкость и точную геометрию длинных профилей. Ниже приведены типовые ориентировочные параметры; конкретные значения зависят от производителя профиля и проектного расчёта.

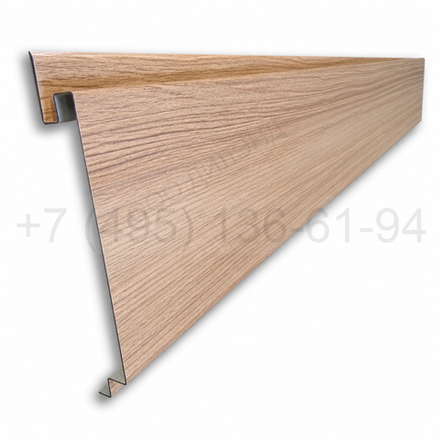

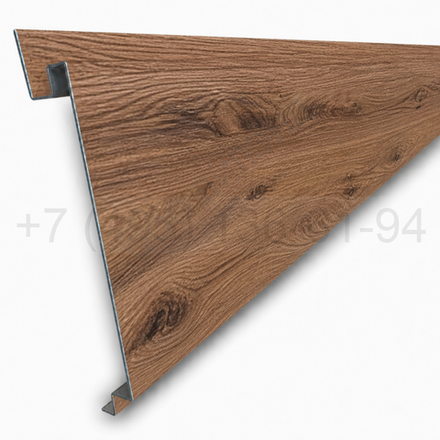

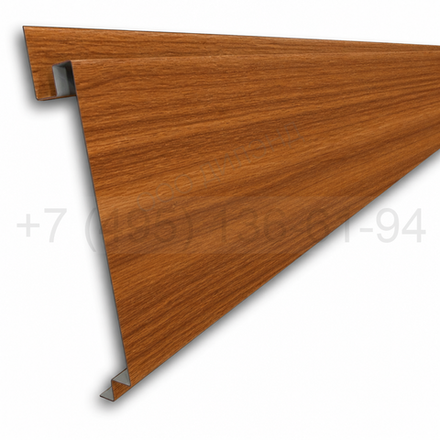

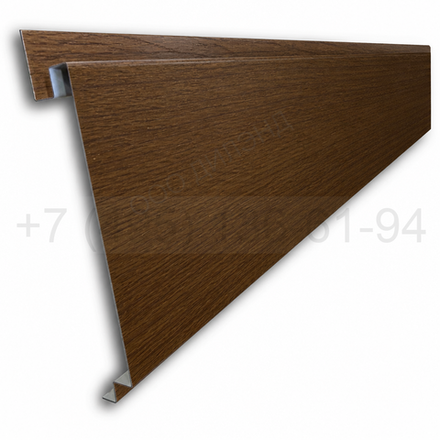

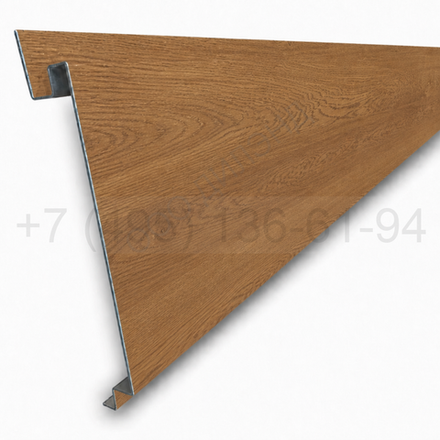

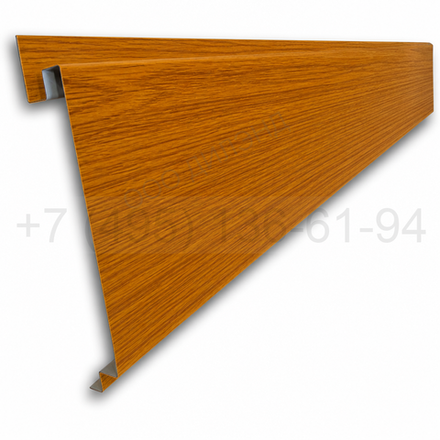

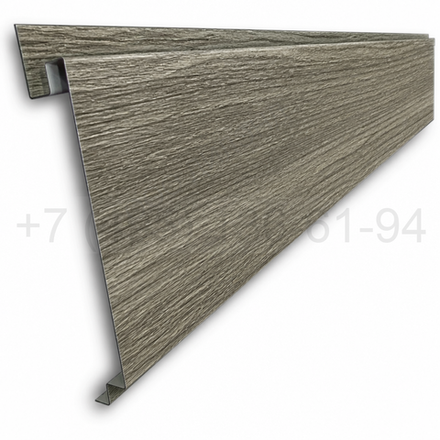

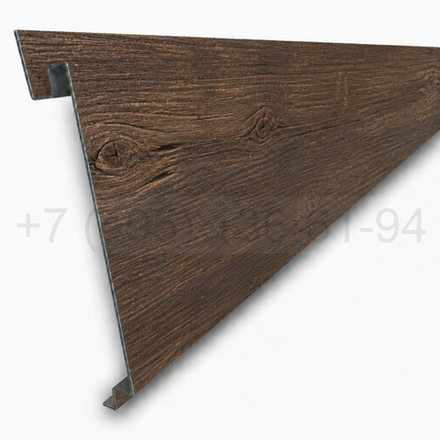

Лицевые покрытия определяют долговечность и внешний вид. Полиэстер (PE) — базовый вариант с хорошим соотношением цены и качества для рядовых объектов. PVDF (поливинилиденфторид) обеспечивает повышенную стойкость цвета и глянца к ультрафиолету и атмосфере — это предпочтительный выбор для долговечных фасадов и фасадов с насыщенными цветами. Отдельно стоят декоративные покрытия: имитация дерева и камня, металлики, текстуры под анодирование. Алюминиевые панели дополнительно выпускают анодированными.

Ширина, длина и шов

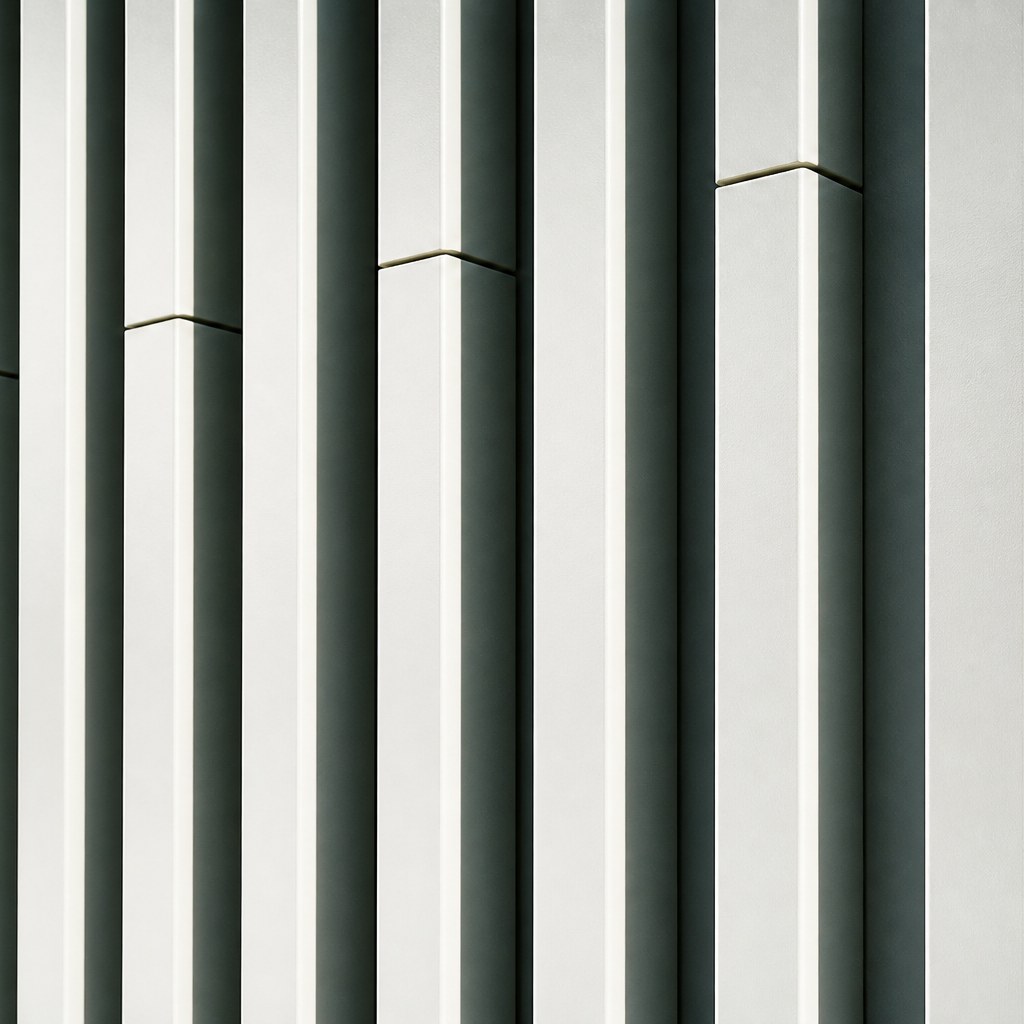

Видимая ширина модуля обычно лежит в диапазоне 100–300 мм: узкие рейки дают мелкий частый ритм, широкие — спокойную крупную раскладку. Длина панели достигает 6 м, что позволяет перекрывать этаж или большой пролёт без поперечных стыков, но требует внимательного учёта температурного расширения. Межпанельный зазор (открытый стык) проектируется так, чтобы скрыть кляммер/клипсу и сформировать ровную теневую линию; при закрытом шве соседние панели входят замком друг в друга, и плоскость выглядит почти монолитной.

Перфорация и негорючесть

Линеарные панели могут быть перфорированными — это применяют для экранов, ограждений инженерных зон, софитов и декоративных вставок, где нужен полупрозрачный эффект и снижение ветровой парусности. Металлическая облицовка относится к негорючим (НГ) или слабогорючим материалам в зависимости от покрытия, что важно для соблюдения требований пожарной безопасности на фасадах зданий разной высоты и класса функциональной пожарной опасности.

Подсистема и монтаж

Линеарные панели навешиваются на металлическую подсистему вентилируемого фасада — кронштейны, удлинители (паронитовые/полиамидные термовставки), вертикальные или горизонтальные направляющие. ООО «Дилэнд» применяет собственную подсистему REVENTAL и выполняет BIM-моделирование фасада, что снижает риск ошибок раскладки и упрощает заказ элементов. Утеплитель крепится к стене тарельчатыми дюбелями, поверх — гидроветрозащита, далее остаётся вентиляционный зазор и наружный экран из реек.

1. Разметка и установка кронштейнов с термоизолирующими прокладками.
2. Монтаж утеплителя и гидроветрозащитной мембраны, фиксация дюбелями.
3. Установка несущих направляющих, выверка плоскости фасада.
4. Навеска линеарных панелей на замок/клипсу со скрытым крепежом.
5. Устройство примыканий: откосы, парапеты, цоколь, углы, деформационные швы.
6. Контроль зазоров, геометрии теневых линий и работы вентиляционного канала.

Крепёж в линеарных системах, как правило, скрытый: панель удерживается отбортовкой за направляющую или специальной клипсой, метизы не видны на лицевой поверхности. Монтаж выполняют горизонтально или вертикально; направление раскладки выбирают исходя из архитектуры и условий водоотведения. Горизонтальные рейки требуют особого внимания к отводу воды на стыках и торцах.

Нормативы и пожарная безопасность

Навесные фасадные системы с линеарными панелями проектируют и применяют с учётом требований российских нормативов. Ключевые документы:

• 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — общие требования к пожарной безопасности зданий и материалов.
• ГОСТ Р 58154 — на навесные фасадные системы с воздушным зазором (комплекты НВФ).
• СП 2.13130 — обеспечение огнестойкости объектов защиты.
• Действующие СНиП/СП по проектированию ограждающих конструкций, теплотехнике и ветровым нагрузкам.

Для каждого объекта в Москве и МО подбирают комплект материалов с подтверждёнными характеристиками негорючести и техническим свидетельством на фасадную систему. ООО «Дилэнд» сопровождает объект на стадиях проекта, шеф-монтажа и технадзора, что важно для прохождения экспертизы и приёмки.

Плюсы и минусы линеарных панелей

• Плюсы: выразительный современный ритм, скрытый крепёж, негорючесть металла, ремонтопригодность отдельной рейки, широкая палитра покрытий, малый вес (алюминий), гибкость раскладки (горизонталь/вертикаль), пригодность для софитов и сложных узлов.
• Минусы: чувствительность длинных тонких реек к волнистости и температурным деформациям, более высокая цена качественных алюминиевых панелей и PVDF-покрытия, требовательность к точности подсистемы и квалификации монтажников.

Типовые ошибки монтажа

Реечные фасады наглядно выявляют дефекты, поэтому ошибки лучше исключать на стадии проекта и монтажа:

• Волнистость лицевой плоскости — следствие тонкого металла, длинного пролёта без рёбер жёсткости и неровной подсистемы; видна при боковом свете.
• Игнорирование температурного расширения длинных реек — отсутствие зазоров и компенсаторов приводит к короблению и шуму при перепадах температур.
• Нарушение вентиляционного зазора — заужение или перекрытие канала снижает эффективность фасада и сушку утеплителя.
• Неправильный отвод воды на горизонтальных стыках и торцах, отсутствие капельников.
• Видимый или некорректно установленный крепёж, перекос теневых линий.

Обслуживание

Линеарный металлический фасад нетребователен в эксплуатации. Достаточно периодического осмотра креплений и узлов примыкания, очистки поверхности от загрязнений водой или мягкими моющими средствами без абразивов, контроля состояния покрытия и зазоров. Повреждённую отдельную рейку можно заменить локально, не разбирая весь фасад, — это преимущество модульной реечной облицовки.

Факторы цены

Стоимость фасада из линеарных панелей формируют:

• материал (сталь или алюминий) и толщина металла;
• тип и качество покрытия (PE, PVDF, декор под дерево/камень, анодирование);
• ширина модуля, длина панелей и сложность раскладки;
• тип шва и крепления, наличие перфорации;
• подсистема и количество узлов, откосов, примыканий;
• высотность объекта, логистика и условия монтажа в Москве и МО.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

• Алюминиевый фасадный сайдинг для навесного фасада
• Стальной фасадный сайдинг для вентилируемого фасада
• Фасадные ламели для вентилируемого фасада
• Алюминиевые сотовые панели для вентилируемого фасада

Частые вопросы

Чем линеарные панели отличаются от фасадного сайдинга? Линеарные панели — это длинномерные рейки постоянного сечения со скрытым замком, формирующие ритм из параллельных линий; сайдинг ближе к ним по идее, но линеарные системы обычно дают более чёткую теневую линию открытого шва и большую длину модуля.

Какой шов выбрать — открытый или закрытый? Открытый шов даёт выразительную теневую линию и подчёркивает ритм фасада, закрытый — почти сплошную плоскость. Выбор зависит от архитектурной задачи и условий водоотведения.

Горят ли линеарные панели? Металлические панели относятся к негорючим материалам; в составе сертифицированной фасадной системы они соответствуют требованиям 123-ФЗ и СП 2.13130. Конкретный класс подтверждается документами на комплект.

Можно ли заменить одну повреждённую рейку? Да, модульность реечного фасада позволяет демонтировать и заменить отдельную панель без разборки всей плоскости.

Работаете ли вы в Московской области? Да, ООО «Дилэнд» проектирует, поставляет и монтирует вентилируемые фасады в Москве и Московской области, включая шеф-монтаж и технадзор.
