Прочностные испытания анкеров на вырыв для вентфасада
Прочностные испытания анкеров на вырыв для вентфасада — это полевая проверка реальной несущей способности анкерного крепления кронштейнов навесного вентилируемого фасада в конкретном основании здания. Паспортные значения производителя анкера определены для эталонного бетона, а реальная стена (кирпич, газобетон, старый бетон, многослойная кладка) ведёт себя иначе. ООО «Дилэнд» (на рынке с 2008 года) проводит испытания анкеров на вырыв и привязывает результаты к расчёту подсистемы REVENTAL, проектирует и монтирует вентилируемые фасады под ключ в Москве и Московской области по ценам заводов-производителей.
Зачем испытывать анкеры на вырыв
Кронштейны вентфасада крепятся к основанию анкерами, и именно это соединение воспринимает ветровые и весовые нагрузки всей навесной конструкции. Если фактическая несущая способность анкера в данной стене ниже расчётной, под нагрузкой возможно вырывание крепежа и аварийное состояние фасада. Натурные испытания дают объективное значение нагрузки, при которой анкер теряет несущую способность, и позволяют назначить безопасную расчётную нагрузку с коэффициентом запаса.
Испытания особенно важны при нетиповых и ослабленных основаниях: газобетон, пустотелый кирпич, старая кладка, бетон неизвестной марки, многослойные стены с утеплителем. В этих случаях полагаться только на паспорт анкера нельзя.
Методика испытаний

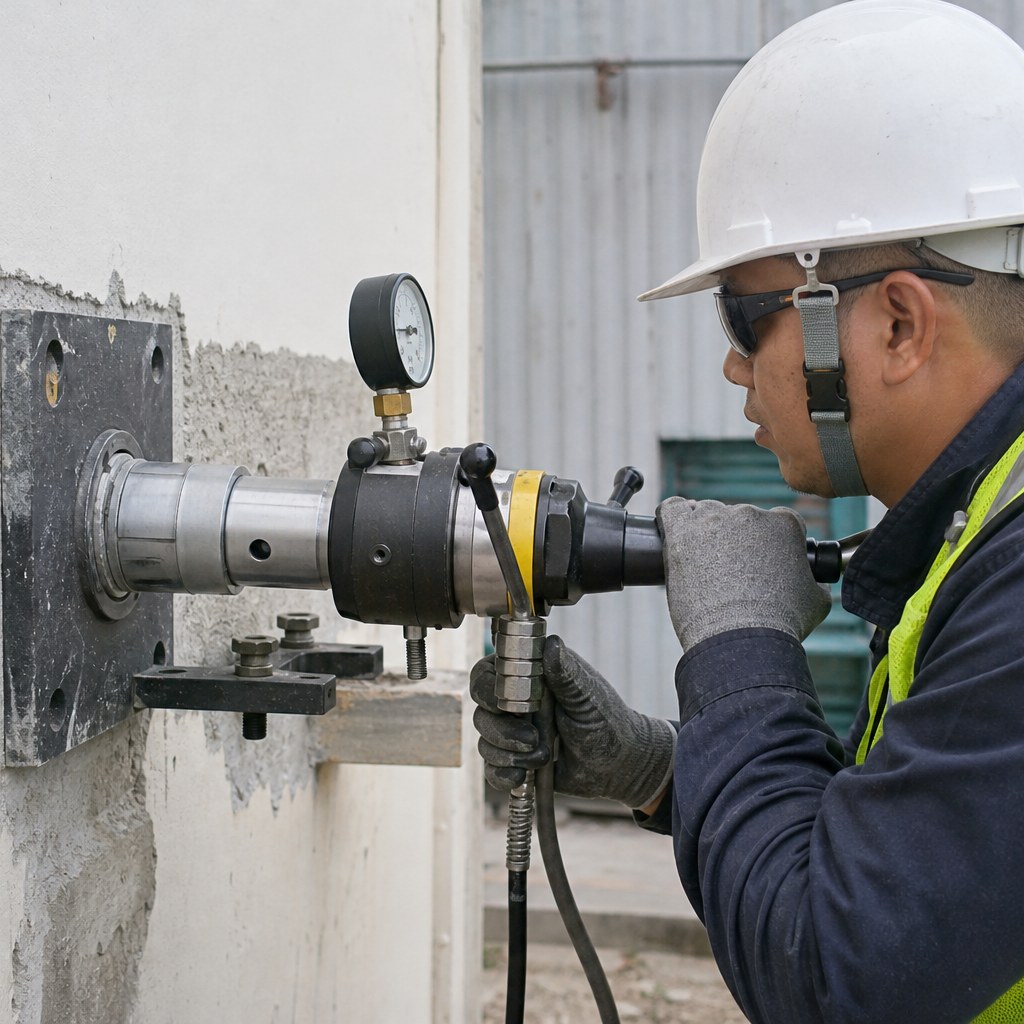

Испытание выполняется методом осевого вырыва: к установленному анкеру прикладывается возрастающая растягивающая нагрузка до достижения контрольного значения или до разрушения. Общая последовательность:
- определение типа основания и зон испытаний по проекту;
- установка анкеров по технологии производителя (диаметр, глубина, очистка отверстия);
- выдержка химических анкеров до набора прочности состава;
- монтаж тяги и нагружающего устройства соосно анкеру;
- ступенчатое приложение нагрузки с фиксацией усилия и перемещения;
- доведение до контрольной нагрузки или до отказа;
- фиксация характера разрушения (вырыв анкера, разрушение основания, обрыв стержня).
Число испытаний назначается в зависимости от площади фасада, количества типов оснований и зон. Точки выбираются как репрезентативные для каждого характерного участка.
Оборудование

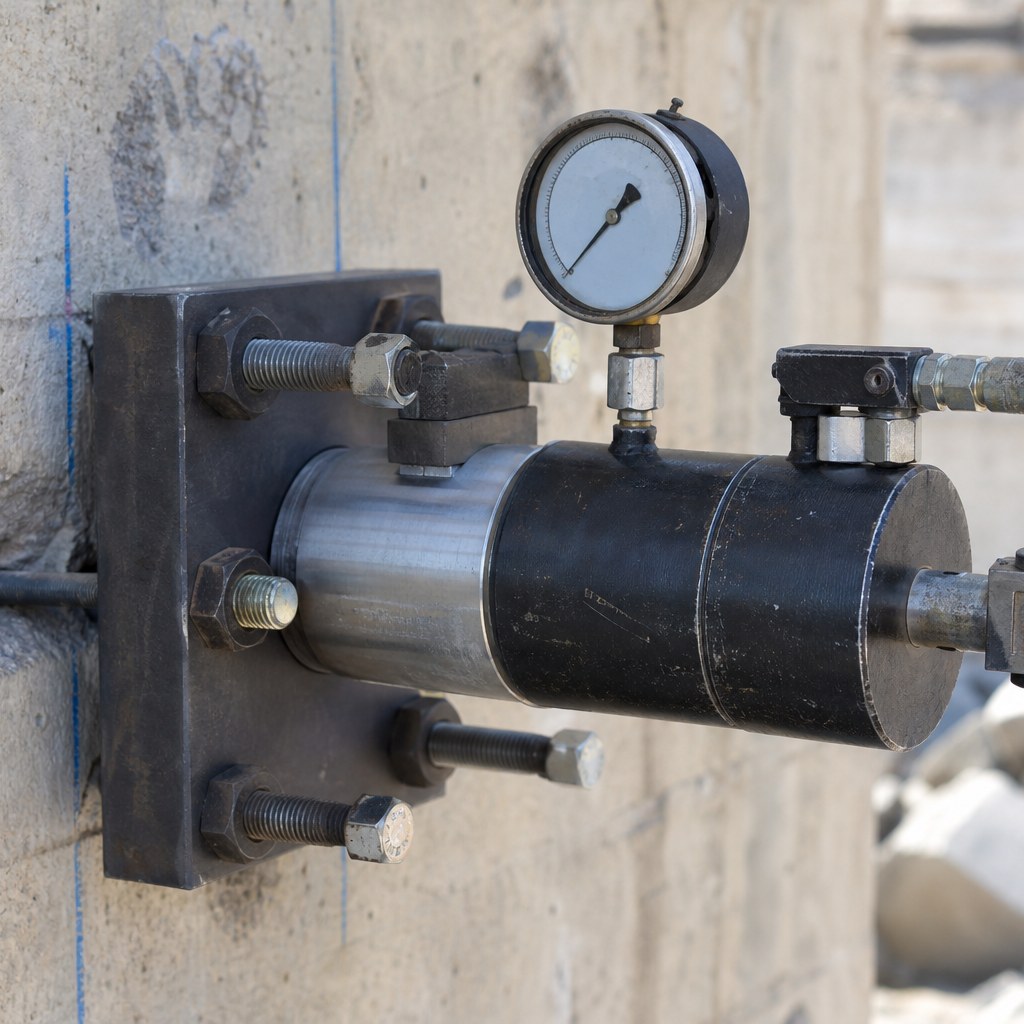

Для испытаний применяется специализированная установка: гидравлический или механический нагружающий домкрат с опорной рамой, динамометр (силоизмеритель) и индикатор перемещений. Установка опирается на основание вне зоны влияния анкера, чтобы реакция опор не искажала результат. Применяемые приборы должны иметь действующую поверку.
| Элемент | Назначение |
|---|---|
| Нагружающий домкрат | Создание осевого усилия вырыва |
| Силоизмеритель | Измерение приложенной нагрузки |
| Индикатор перемещений | Контроль смещения анкера |
| Опорная рама | Передача реакции вне зоны анкера |
Привязка к основанию
Результат испытания действителен только для того типа основания, в котором он получен. Поэтому испытания привязываются к конкретным конструкциям стены: монолитный бетон, полнотелый или пустотелый кирпич, газобетон, керамзитобетон, многослойная кладка. Для каждого характерного основания проводится своя серия. Если на одном здании несколько типов стен, испытываются все они.
Учитываются краевые расстояния и шаг анкеров: близость к краю плиты, к шву кладки или к проёму снижает несущую способность. Эти ограничения отражаются в расчёте подсистемы и в КМ/КМД.
Протоколы и обработка результатов
По итогам составляется протокол испытаний, в котором фиксируются: тип и параметры анкера, тип основания, контрольная и разрушающая нагрузки, перемещения, характер разрушения и применённое оборудование. На основании серии испытаний определяется характеристическое (нормативное) значение несущей способности, к которому применяется коэффициент запаса. Полученная расчётная нагрузка используется при проектировании креплений кронштейнов вентфасада.
Протоколы служат документальным обоснованием принятых решений и входят в комплект технического сопровождения объекта.
Типовые ошибки
- перенос паспортных значений анкера на реальное ослабленное основание без испытаний;
- испытание в одном типе стены при наличии нескольких на здании;
- нарушение технологии установки анкера (грязное отверстие, недостаточная глубина);
- испытание химического анкера до набора прочности состава;
- игнорирование краевых расстояний и близости к швам кладки.
Факторы стоимости
На стоимость влияют: количество типов оснований, число точек испытаний, высотность и доступность зон (необходимость подъёмников или промальпа), тип анкера и основания, а также требования по оформлению протоколов. Чем разнороднее стены здания, тем больше серий испытаний требуется.
Нормативная база
Испытания и обработка результатов выполняются с учётом требований к нагрузкам и воздействиям по СП 20.13330, требований пожарной безопасности по 123-ФЗ, ГОСТ Р 58154 и СП 2.13130, а также положений ГОСТ Р 56707 по фасадным теплоизоляционным композиционным системам и действующих СНиП. Контрольные нагрузки и коэффициенты запаса назначаются расчётом под конкретный объект и тип основания.
