Подсистема вентилируемого фасада Alucom

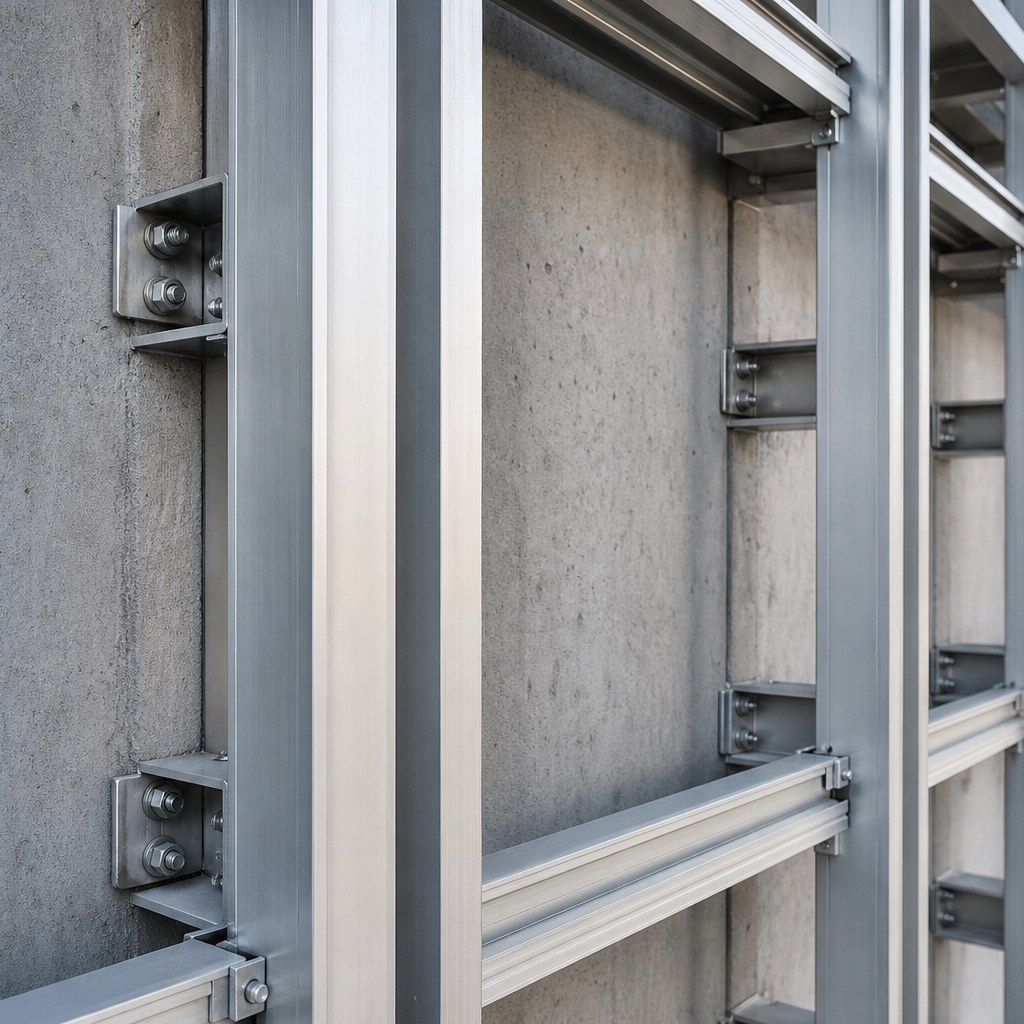

Подсистема вентилируемого фасада Alucom — это сторонняя навесная подсистема для устройства навесного вентилируемого фасада (НВФ), которую ООО «Дилэнд» поставляет и проектирует на объектах в Москве и Московской области. Alucom — несущий металлический каркас из кронштейнов и направляющих, передающий вес облицовки и ветровые нагрузки на стену здания и формирующий вентиляционный зазор между утеплителем и облицовкой. В отличие от собственной подсистемы ООО «Дилэнд» REVENTAL, система Alucom выпускается сторонним производителем; мы выполняем её подбор, расчёт, поставку по ценам завода-изготовителя и монтаж под ключ с техническим сопровождением на всех стадиях.

Что такое подсистема Alucom

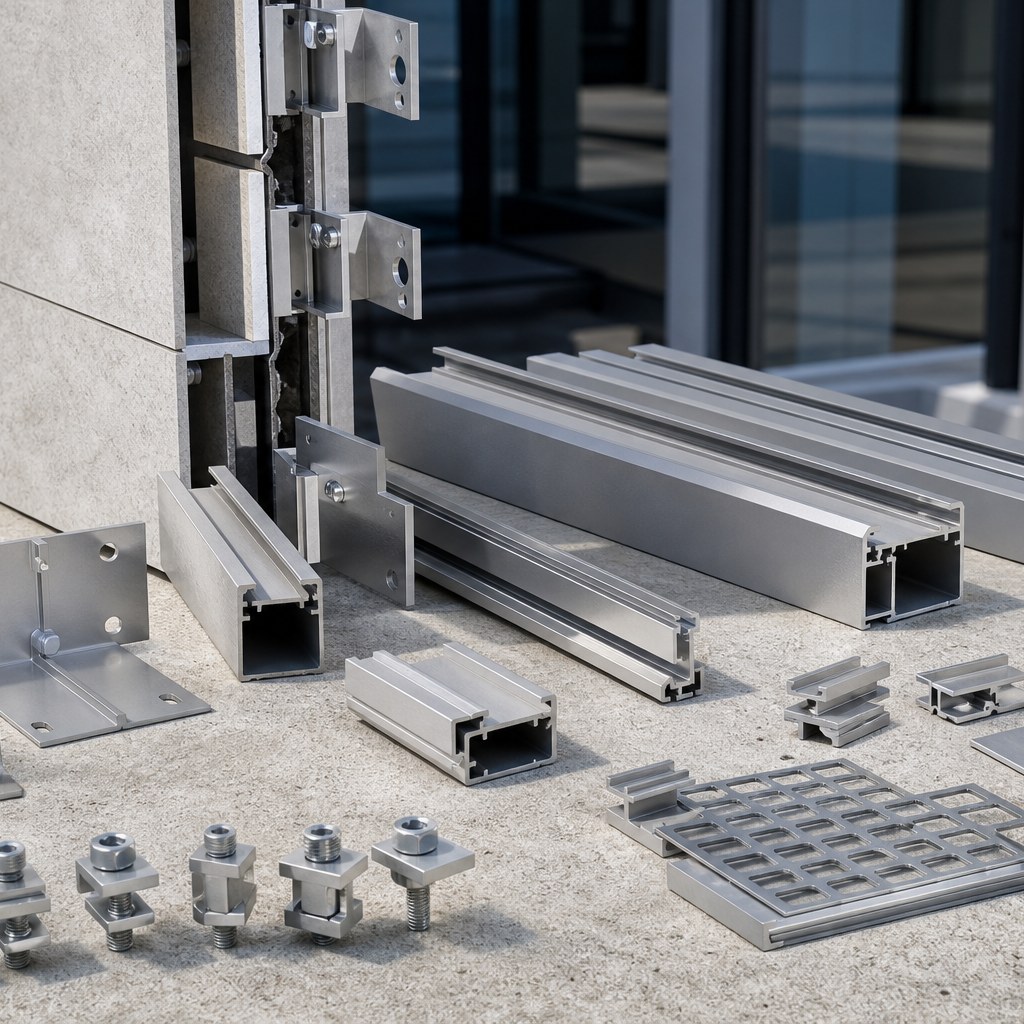

Alucom — комплект несущих и крепёжных элементов навесного фасада: кронштейны, вертикальные (и при необходимости горизонтальные) направляющие профили, терморазрывы, крепёж облицовки и анкеры. Система относится к навесным вентилируемым фасадным системам с воздушным зазором и применяется под различные виды облицовки. ООО «Дилэнд» использует Alucom как один из вариантов подсистемы, когда это оптимально по проекту, требованиям заказчика или совместимости с выбранной облицовкой.

• Кронштейны опорные и опорно-несущие — воспринимают вертикальные и горизонтальные нагрузки и задают вылет плоскости фасада под толщину утеплителя.
• Направляющие профили — несут облицовку, передают усилия на кронштейны и компенсируют температурные деформации.
• Терморазрыв — прокладка под кронштейном, снижающая мостик холода.
• Крепёж облицовки — кляммеры (видимый) либо салазки/аграфы (скрытый) под конкретный тип панелей.
• Анкерный крепёж — подбирается под материал основания с подтверждением испытаниями на вырыв.

Материалы и несущая способность Alucom

Элементы подсистемы выпускаются из алюминиевых сплавов и стали (оцинкованной, при необходимости нержавеющей). Материал выбирается под нагрузки, высотность, класс здания и среду эксплуатации: алюминий — для высотных объектов и лёгкой/средней облицовки, сталь — под тяжёлую облицовку и повышенные нагрузки.

Несущая способность подсистемы Alucom рассчитывается индивидуально по СП 20.13330 «Нагрузки и воздействия» с учётом ветрового района, высоты, аэродинамических коэффициентов (углы и парапет — зоны максимального отсоса), веса и формата облицовки, вылета кронштейнов. По расчёту назначаются шаг кронштейнов и направляющих, типоразмеры профилей и марка анкеров. Фактическая несущая способность основания подтверждается испытаниями анкеров на вырыв на объекте.

Область применения и нормативы

Alucom применяется на жилых, общественных и промышленных зданиях. Допустимая высотность и выбор облицовки определяются требованиями пожарной безопасности по 123-ФЗ и СП 2.13130: для зданий повышенной этажности применяются системы класса К0 с протоколами огневых испытаний, негорючей минватой и металлической подсистемой. Подсистема применяется в соответствии с ГОСТ Р 58154 (навесные вентилируемые фасадные системы), ГОСТ Р 56707 (комплекты НФС с воздушным зазором) и СП 20.13330. Конкретный класс конструктивной пожарной опасности фасада и состав противопожарных мероприятий (рассечки воздушного зазора) назначаются проектом и подтверждаются документами о соответствии на систему.

Преимущества и ограничения

• Плюсы: отработанная сторонняя система с типовой номенклатурой кронштейнов и профилей, совместимость с распространёнными видами облицовки, наличие документов о подтверждении соответствия.
• Ограничения: как сторонняя система, Alucom ограничена каталогом производителя — нестандартные узлы решаются в рамках имеющегося сортамента. Для максимальной гибкости инженерных решений и собственного производства рассмотрите подсистему REVENTAL.

Типовые ошибки при применении подсистемы

• Подбор без расчёта на фактические ветровые нагрузки и вылет кронштейна.
• Монтаж кронштейнов без терморазрыва — мостики холода и конденсат.
• Жёсткая фиксация профиля без компенсации температурного хода.
• Установка анкеров без испытаний на вырыв на газобетоне и старой кладке.
• Перекрытие вентиляционного зазора доборными элементами.

Факторы стоимости

• Материал каркаса и сортамент профиля.
• Вес и формат облицовки, тип крепления (видимый/скрытый).
• Толщина утеплителя и вылет кронштейнов.
• Ветровой район, высотность и геометрия фасада.
• Объём противопожарных мероприятий и доборных элементов.

Другие подсистемы и раздел

• Подсистема вентилируемого фасада — обзорный раздел: типы, материалы, расчёт и сертификация подсистем НВФ.
• Подсистема вентилируемого фасада REVENTAL — собственная подсистема ООО «Дилэнд»: производство, BIM-модель, цены завода-производителя.
• Подсистема вентилируемого фасада Sial — сторонняя система; поставка и проектирование от ООО «Дилэнд».

Частые вопросы

Alucom — это подсистема ООО «Дилэнд»?

Нет. Alucom — сторонняя подсистема другого производителя, которую ООО «Дилэнд» поставляет и проектирует под объект. Собственной разработкой компании является подсистема REVENTAL.

Под какую облицовку подходит Alucom?

Под распространённые виды облицовки: керамогранит, композитные и металлические кассеты, фиброцемент, линеарные панели — с видимым или скрытым креплением в рамках номенклатуры системы.

Нужен ли индивидуальный расчёт?

Да. Подсистема рассчитывается по СП 20.13330 на ветровые и весовые нагрузки с учётом высоты, ветрового района и веса облицовки; основание подтверждается испытаниями анкеров на вырыв.

Выполняете ли монтаж Alucom под ключ?

Да. ООО «Дилэнд» проектирует, поставляет и монтирует подсистему Alucom под ключ с шеф-монтажом и технадзором в Москве и МО.

Подобрать подсистему Alucom в Москве и МО

ООО «Дилэнд» подберёт, рассчитает и поставит подсистему Alucom по ценам завода-изготовителя, а также выполнит проектирование и монтаж вентфасада под ключ. Если нужна максимальная гибкость и собственное производство — предложим подсистему REVENTAL. Оставьте заявку — рассчитаем подсистему вентилируемого фасада в Москве и Московской области.
