Подсистема вентилируемого фасада REVENTAL
Подсистема вентилируемого фасада REVENTAL — это собственная навесная подсистема ООО «Дилэнд», которую мы сами проектируем и производим для устройства навесного вентилируемого фасада (НВФ) в Москве и Московской области. REVENTAL — несущий металлический каркас, передающий вес облицовки и ветровые нагрузки на стену здания и формирующий вентиляционный зазор между утеплителем и наружным экраном. Поскольку это наша собственная разработка, мы выпускаем элементы по собственной технологии, ведём BIM-моделирование фасада и предлагаем подсистему по ценам завода-производителя без посреднической наценки.
REVENTAL — собственная подсистема ООО «Дилэнд»
Ключевое отличие REVENTAL от сторонних систем в том, что это собственная подсистема ООО «Дилэнд». Мы не перепродаём чужой каркас, а проектируем номенклатуру кронштейнов и профилей, производим элементы облицовки по собственной технологии и сопровождаем объект инженерно на всех стадиях. Это даёт прямой контроль над качеством, сроками и стоимостью, а также гибкость инженерных решений: под нестандартный узел или сложную геометрию фасада мы можем оперативно адаптировать конструкцию, а не подгонять объект под ограничения готового каталога.
- Собственное производство — элементы подсистемы и облицовки выпускаются по нашей технологии, что сокращает сроки поставки и исключает зависимость от сторонних линеек.
- BIM-моделирование — фасад выпускается в виде BIM-модели с раскладкой панелей, спецификацией элементов и узлами, что снижает количество ошибок на монтаже и упрощает согласования.
- Гибкость инженерных решений — адаптация кронштейнов, вылетов и шага профилей под фактические нагрузки, толщину утеплителя и тип облицовки.
- Цены завода-производителя — прямая поставка от изготовителя без наценок перепродавца.
- Техническое сопровождение — проектирование, поставка, монтаж, шеф-монтаж и технадзор от одного исполнителя.

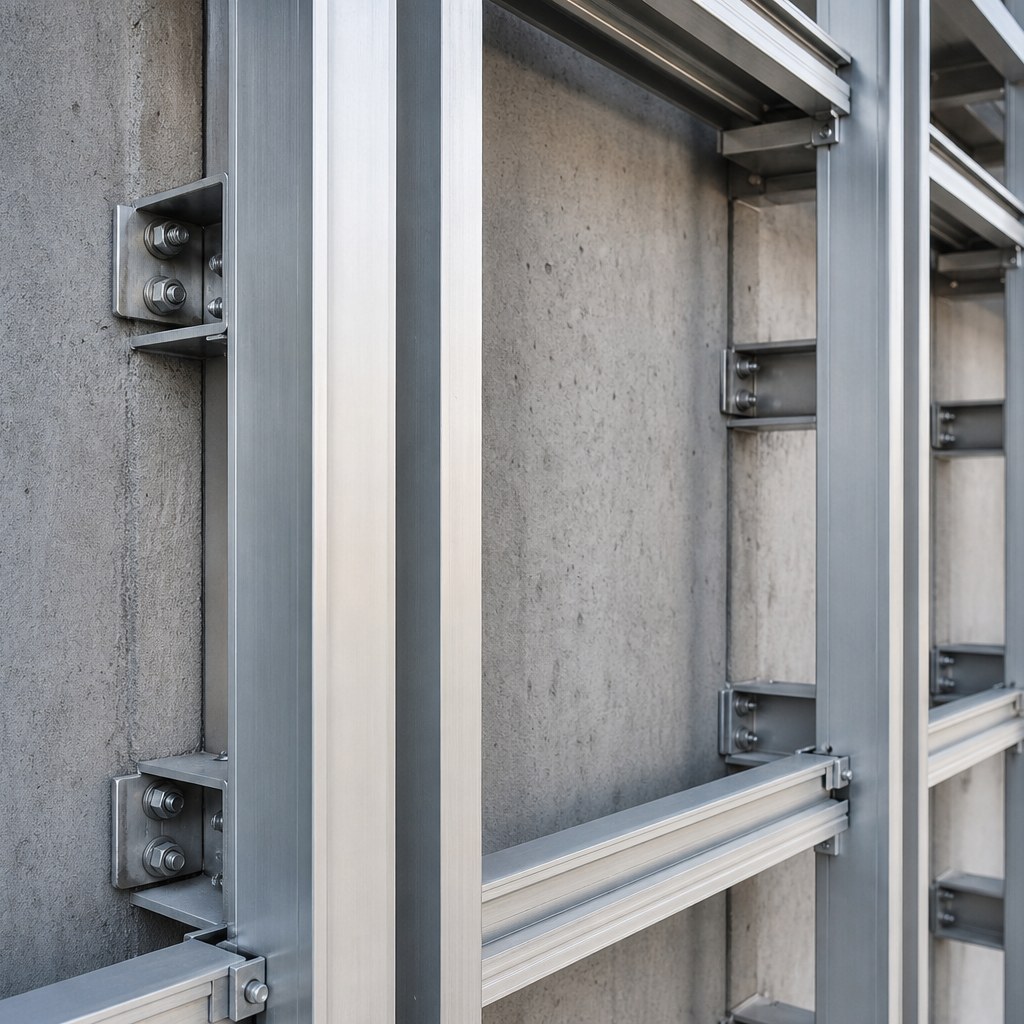

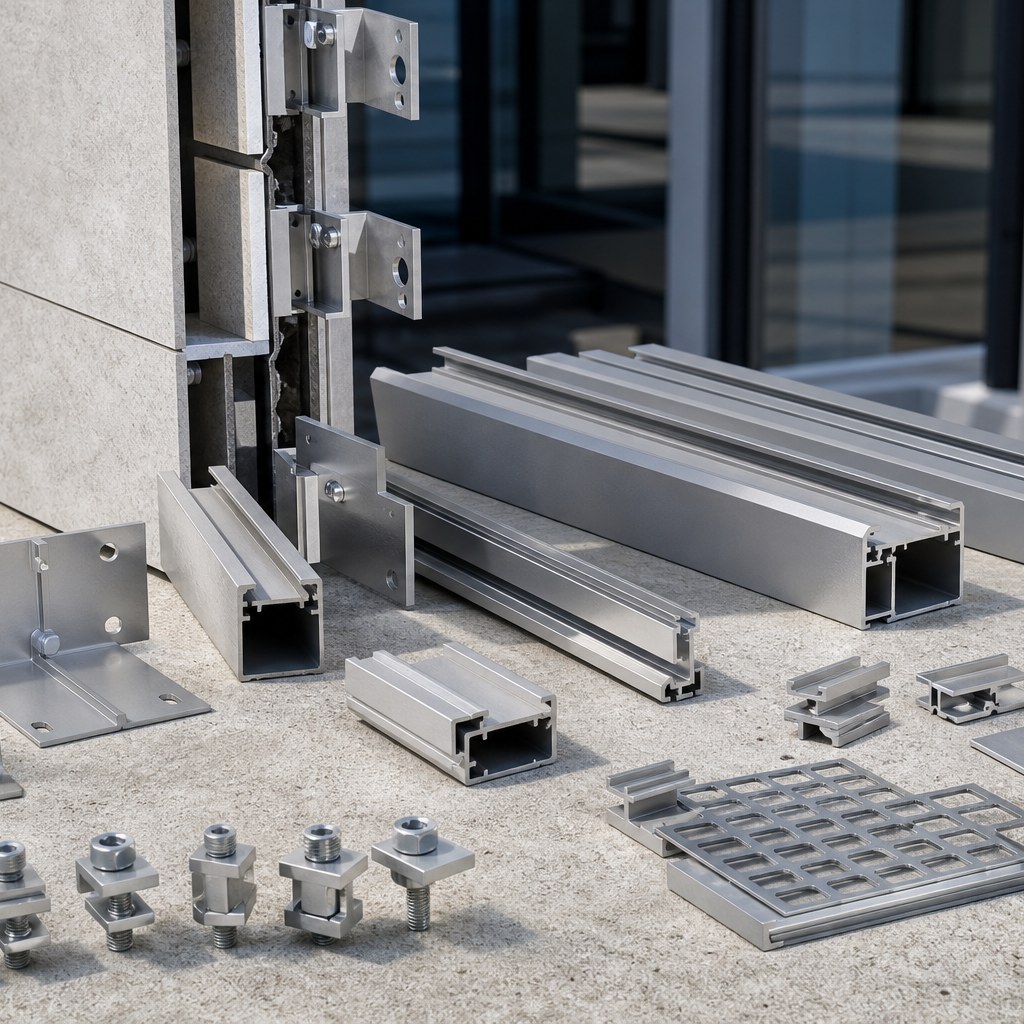

Состав и конструкция подсистемы REVENTAL
REVENTAL построена по классической схеме навесного вентфасада и включает полный набор несущих и крепёжных элементов:

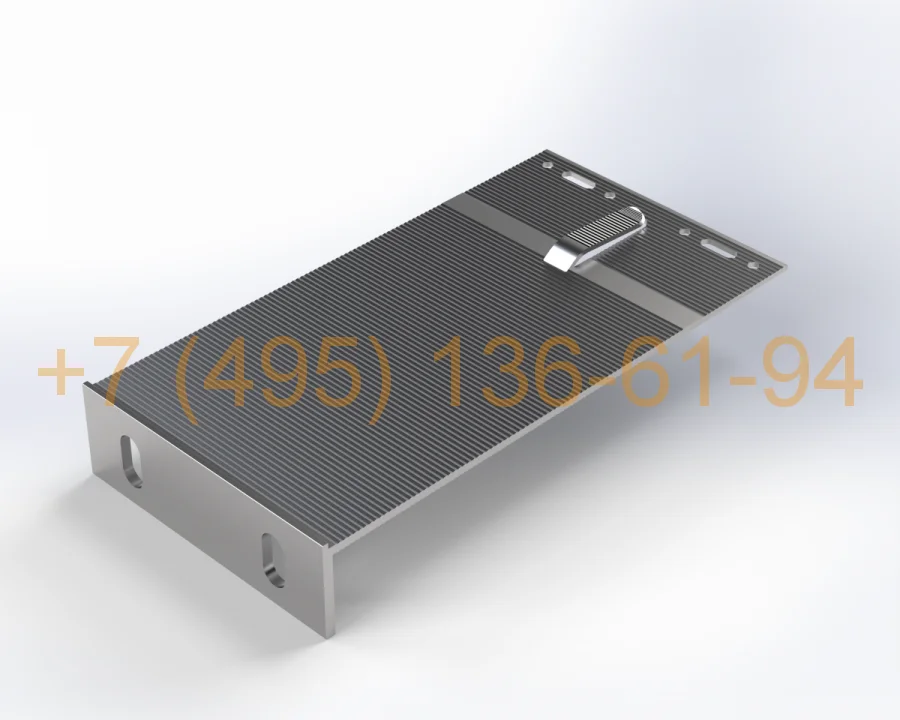

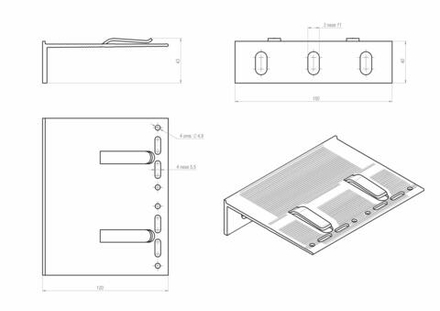

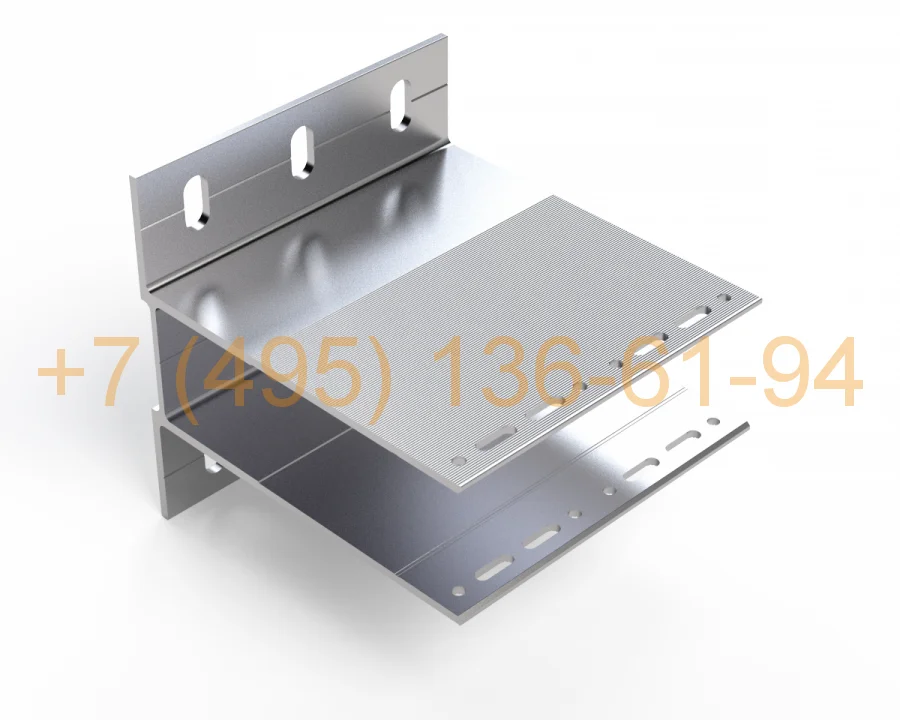

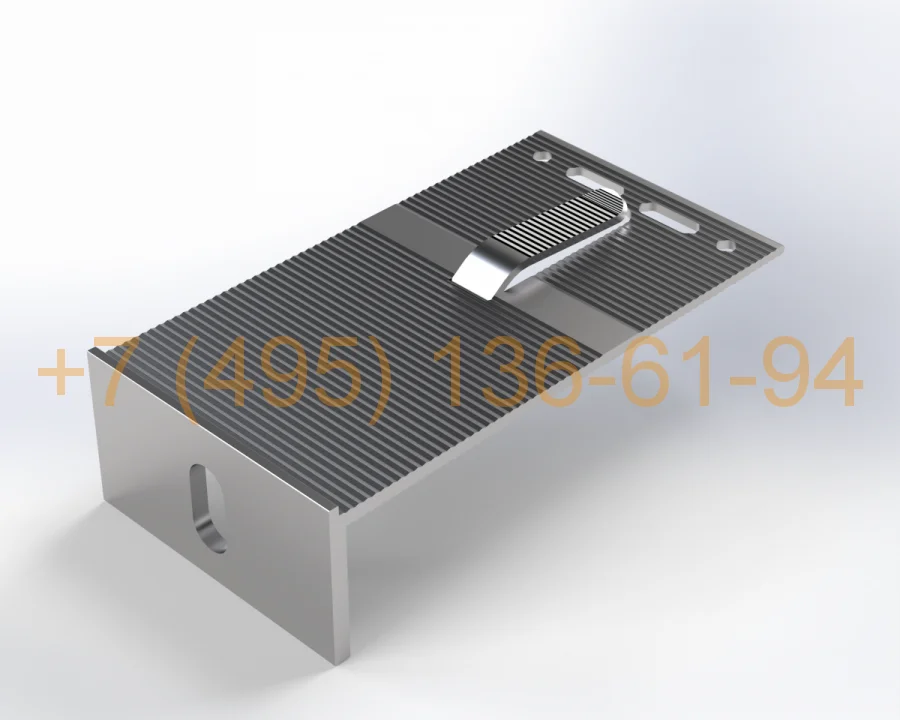

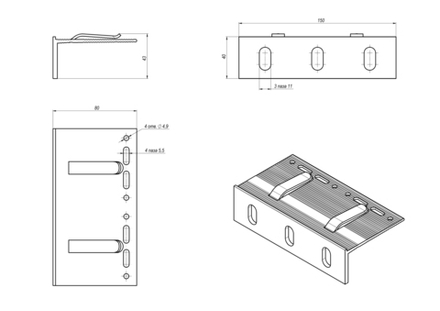

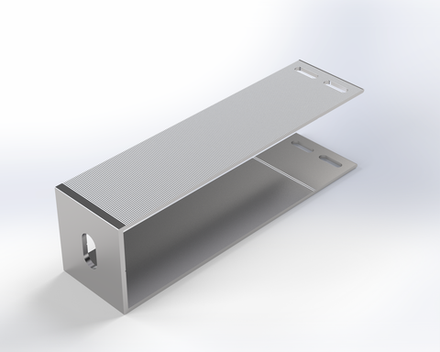

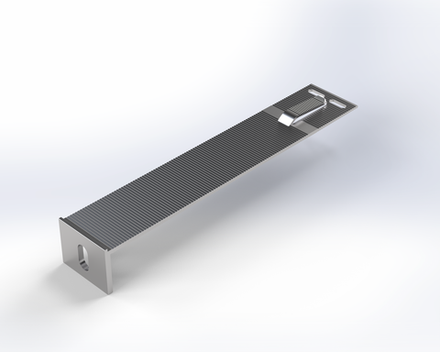

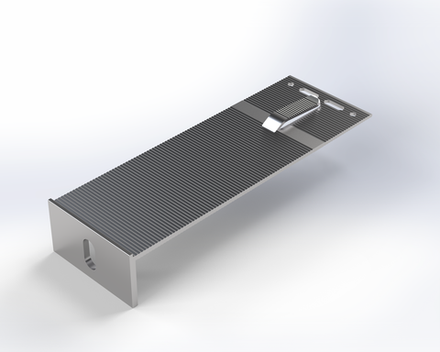

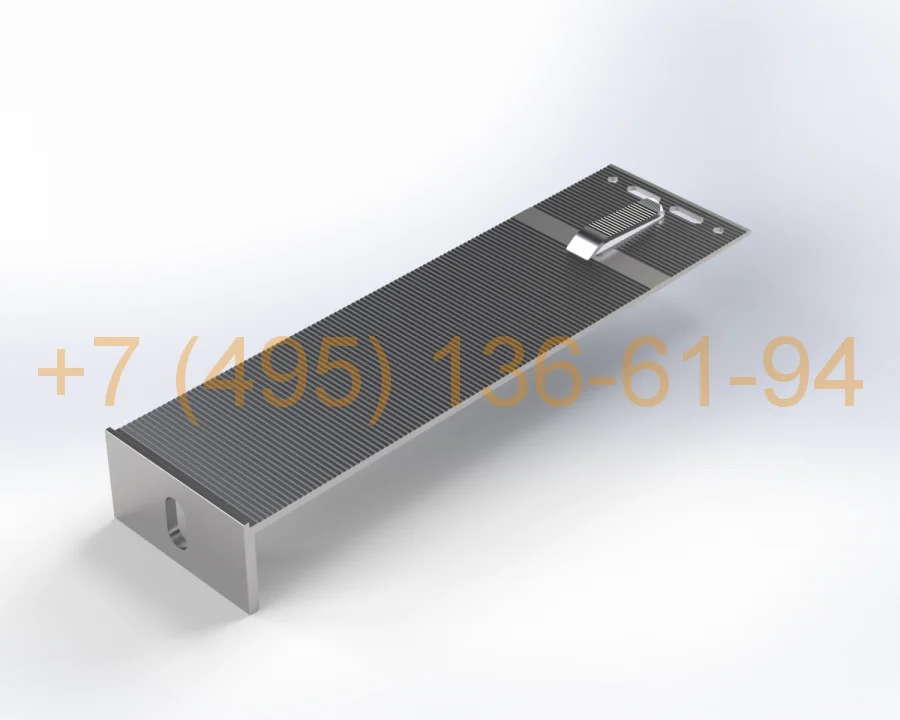

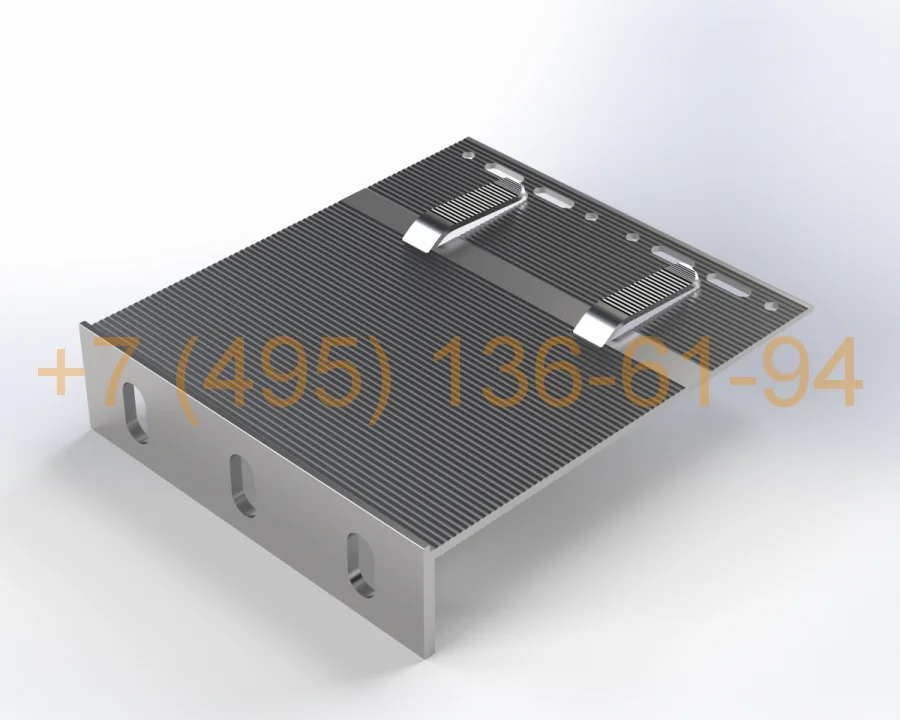

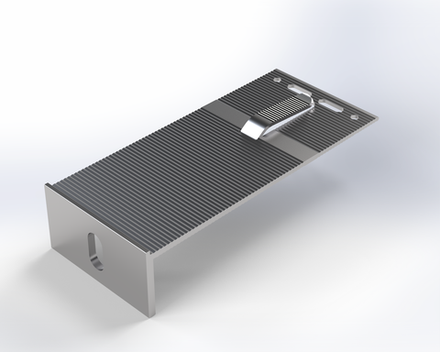

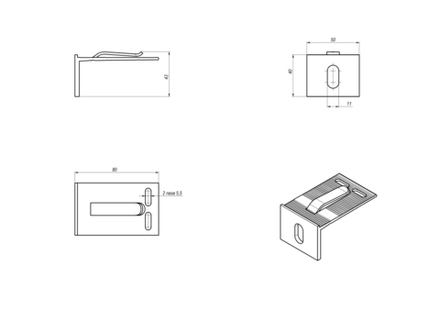

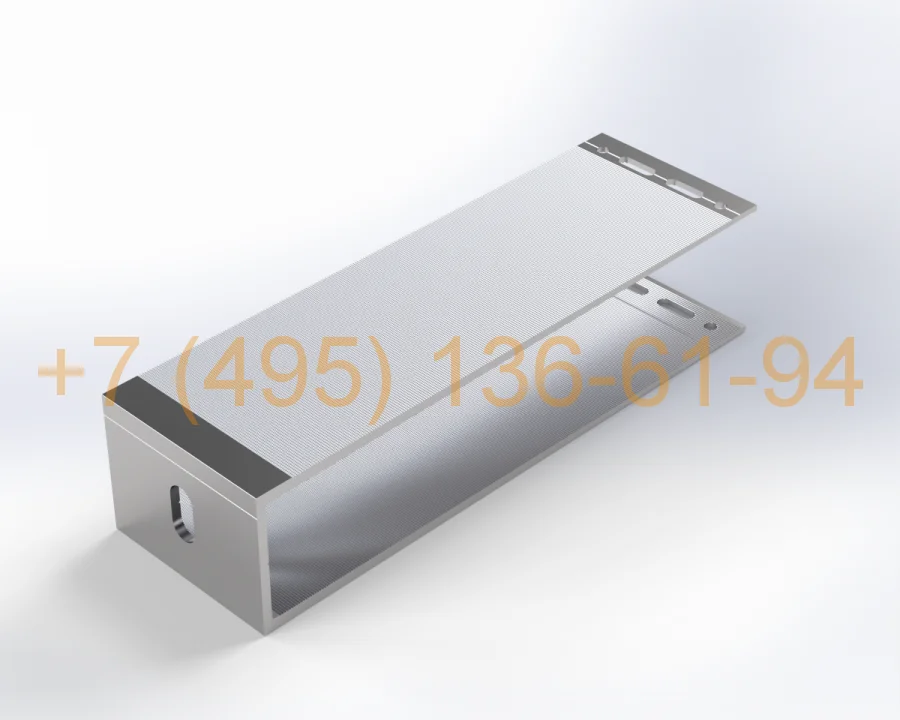

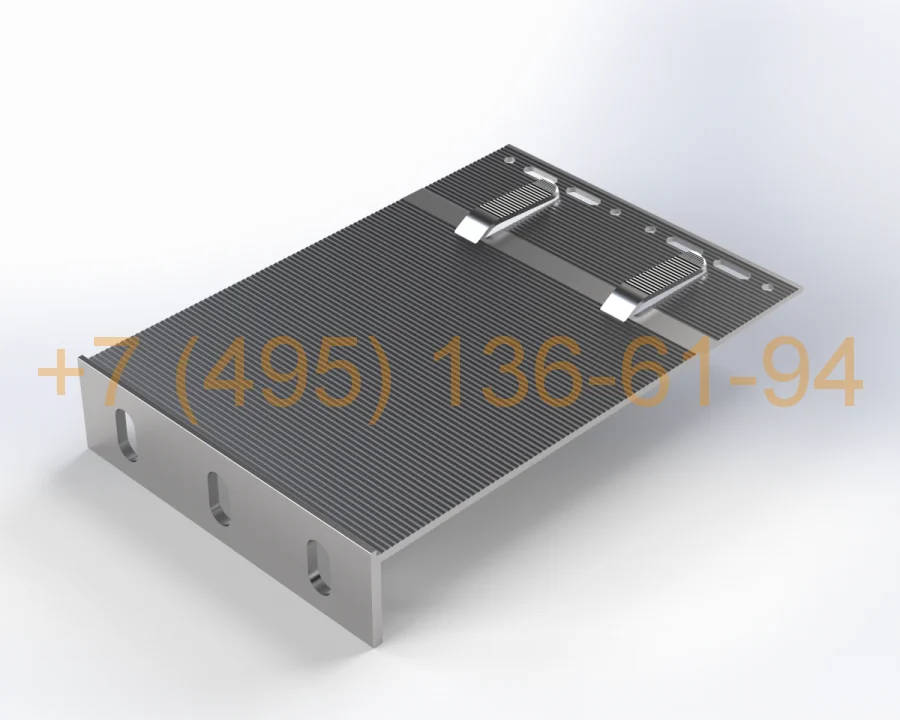

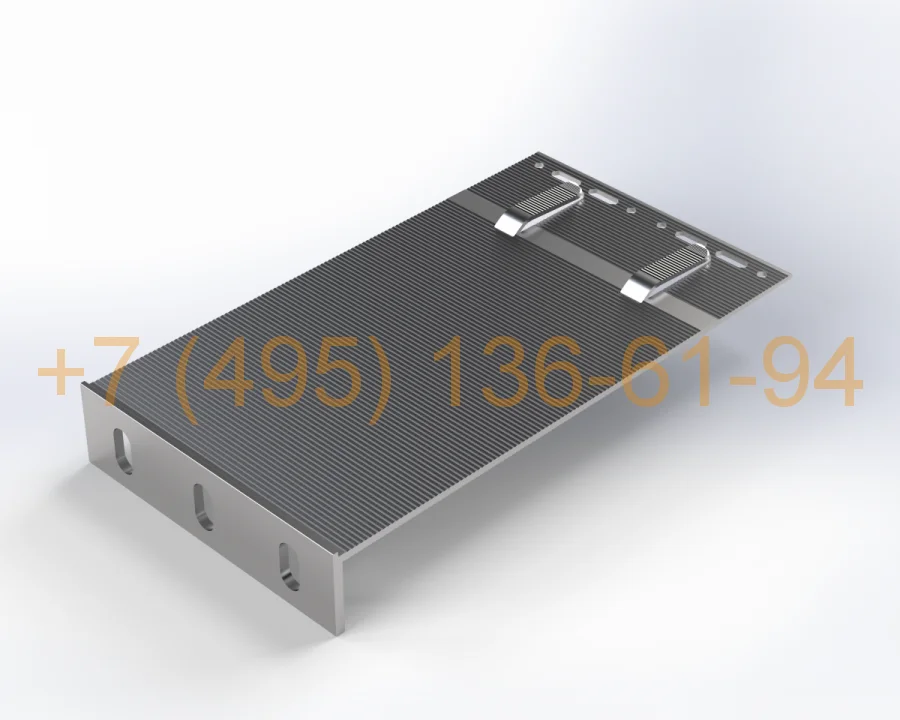

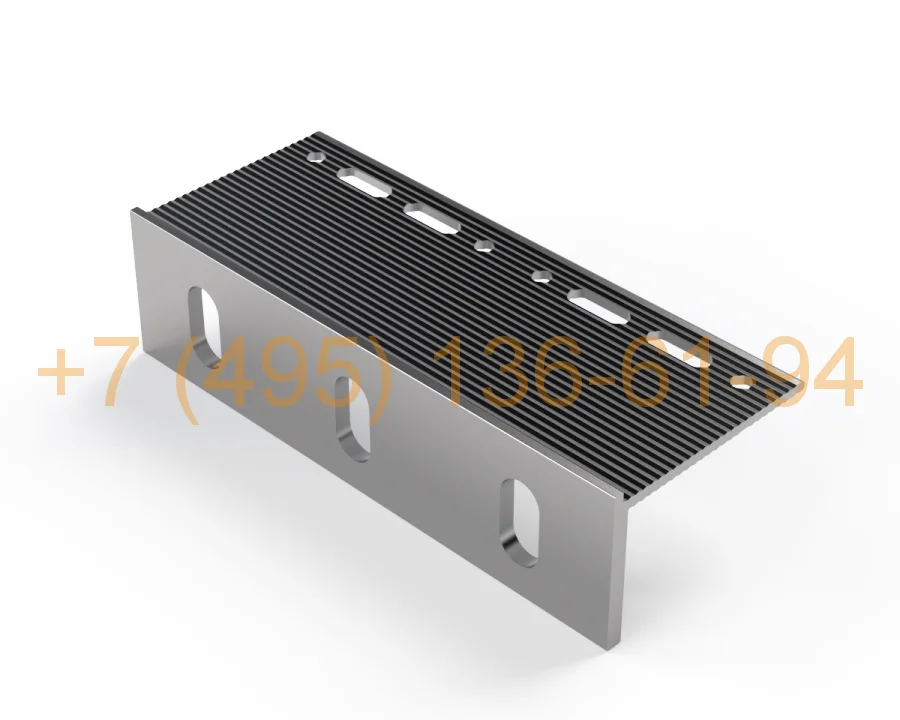

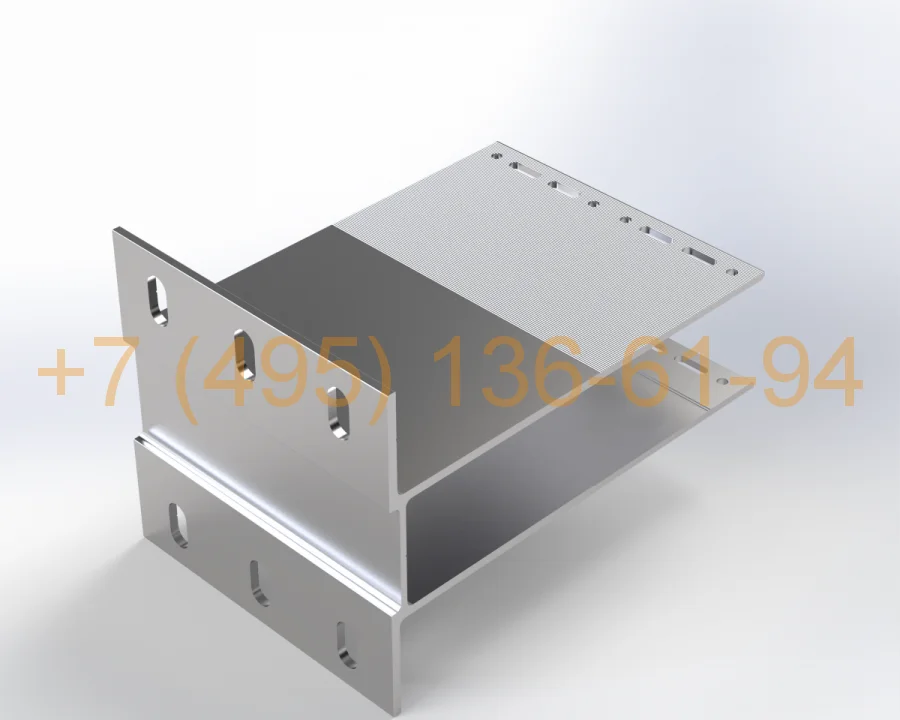

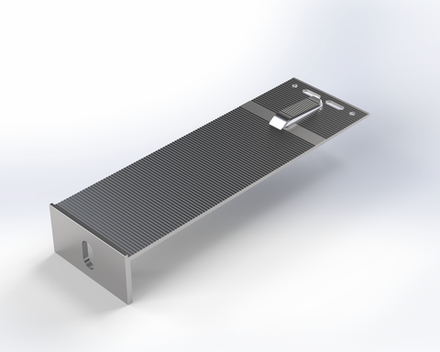

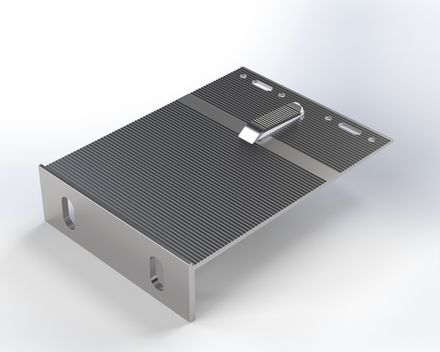

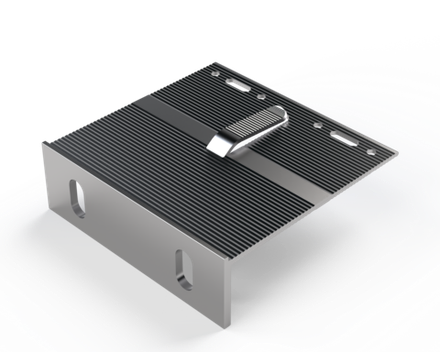

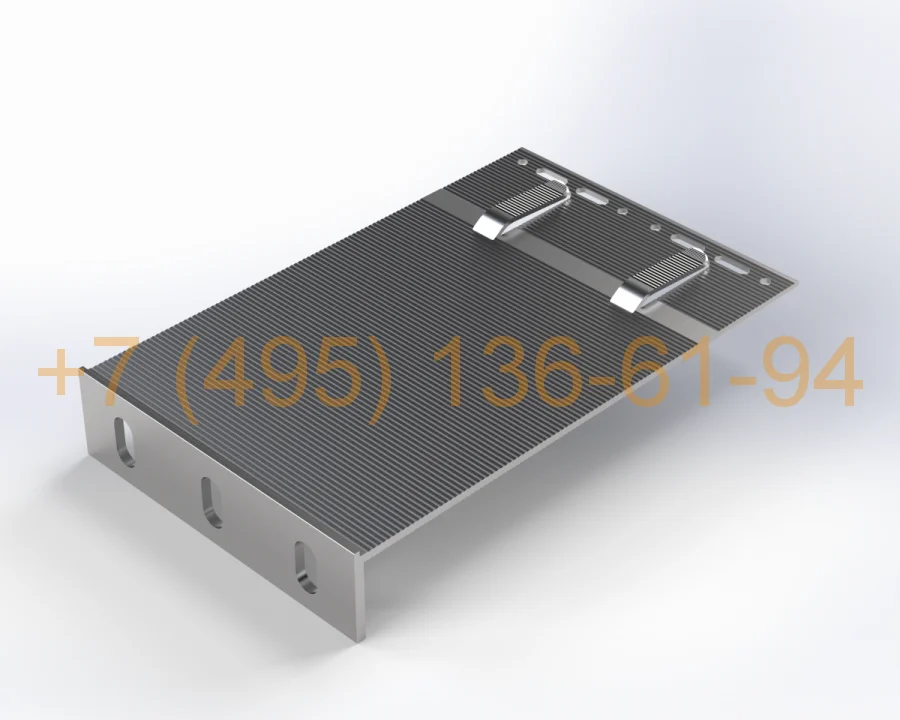

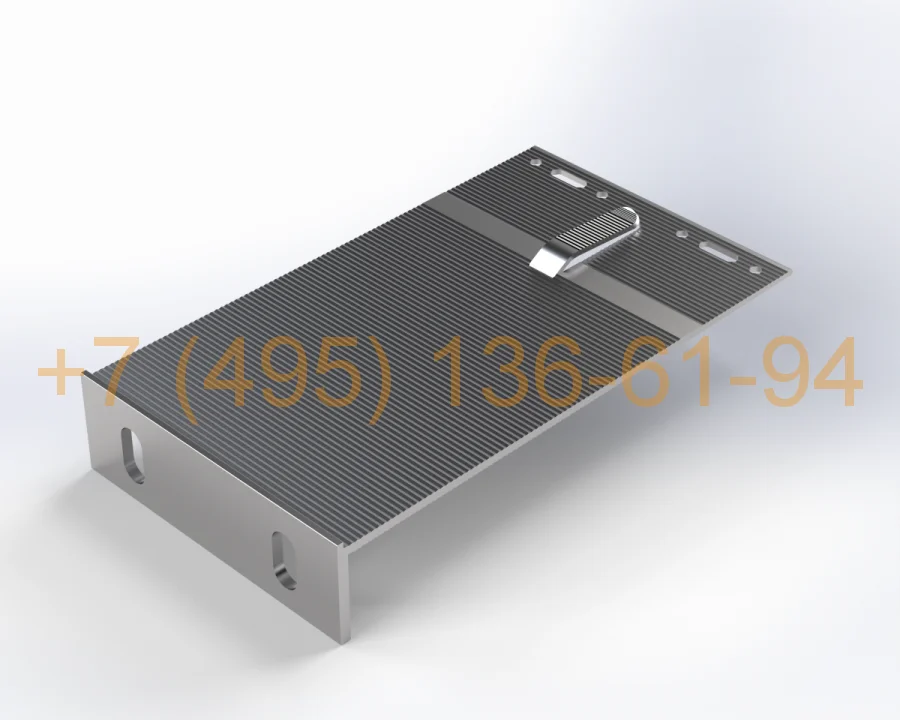

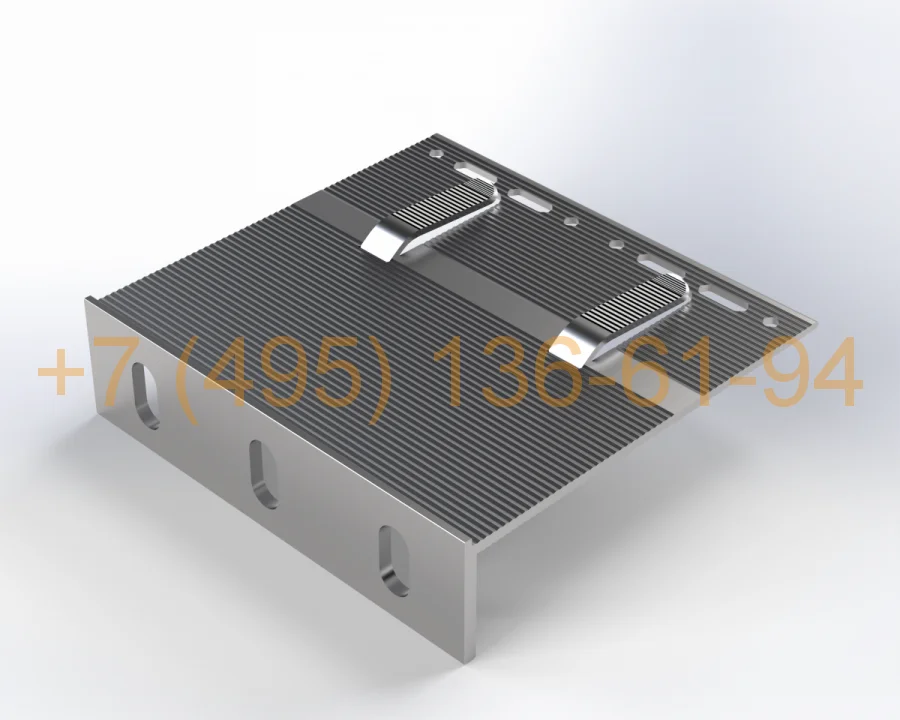

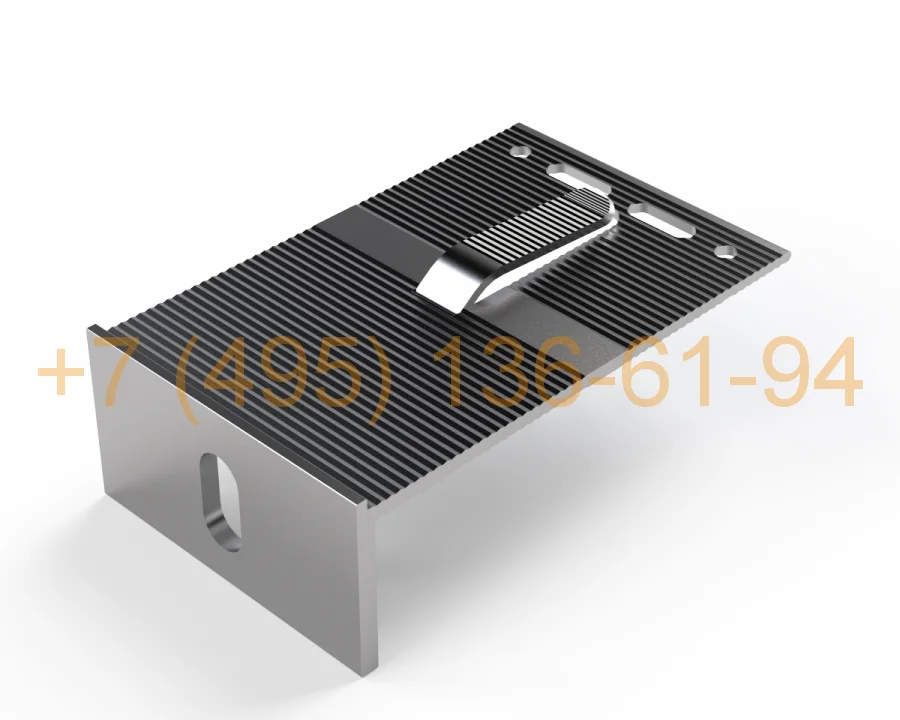

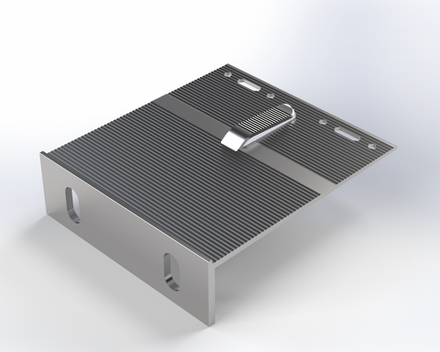

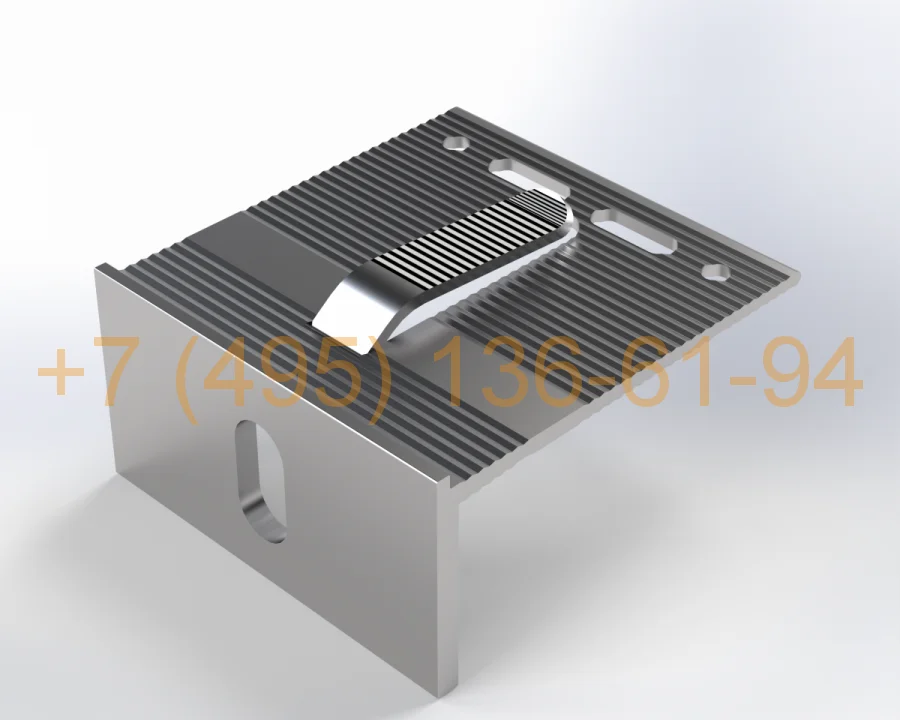

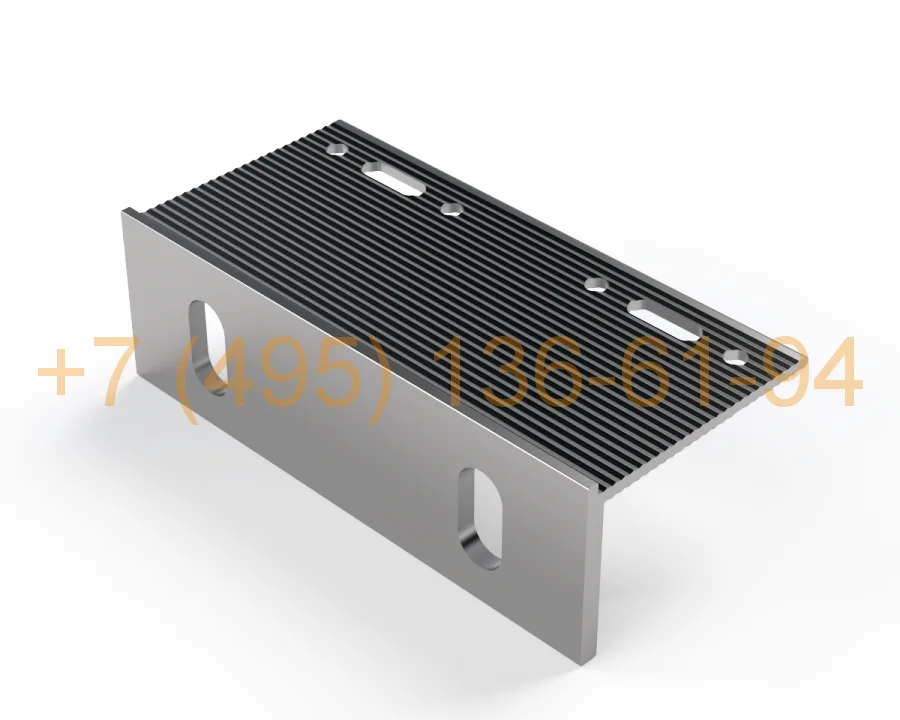

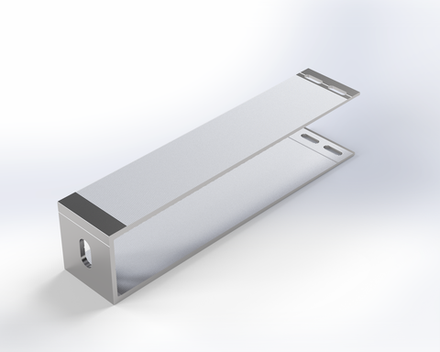

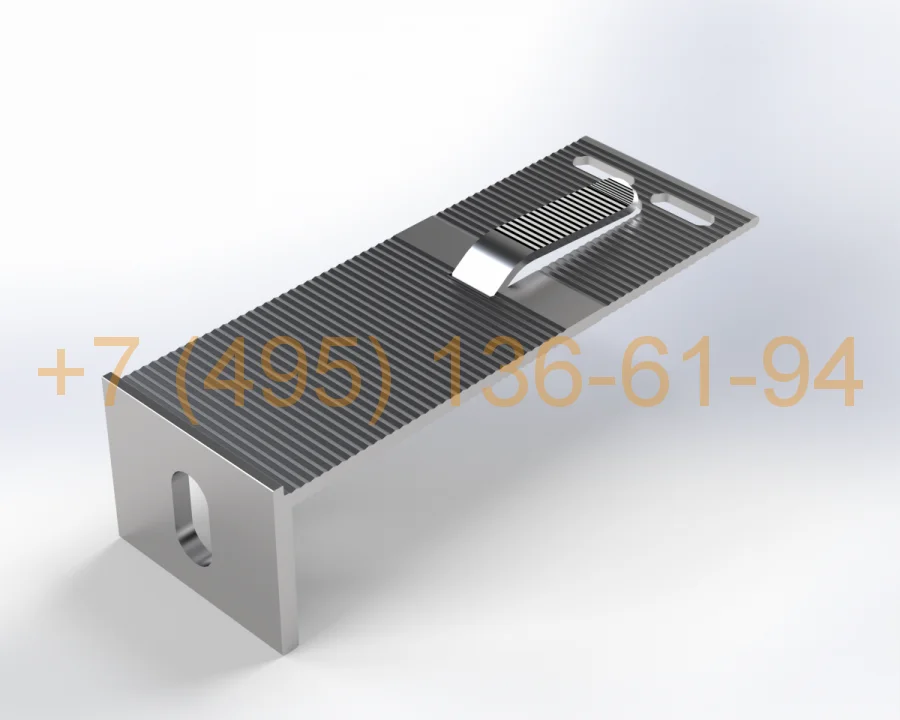

- Кронштейны опорные и опорно-несущие — воспринимают вертикальные и горизонтальные нагрузки, выносят плоскость фасада на расчётный вылет под нужную толщину утеплителя.

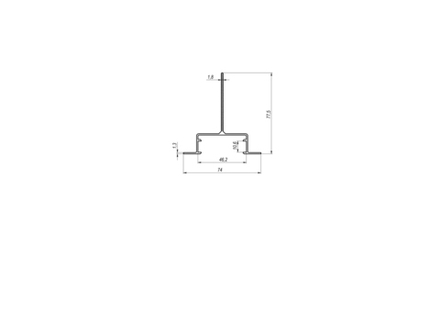

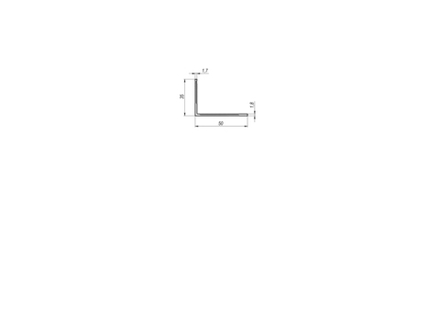

- Вертикальные направляющие профили (Т-, Г-, П-образные) — несут облицовку и передают нагрузку на кронштейны.
- Терморазрыв — паронитовая/полиамидная прокладка под кронштейном для снижения мостика холода.

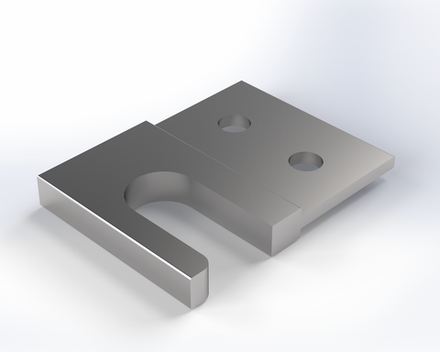

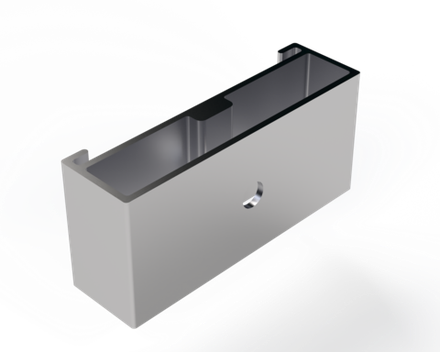

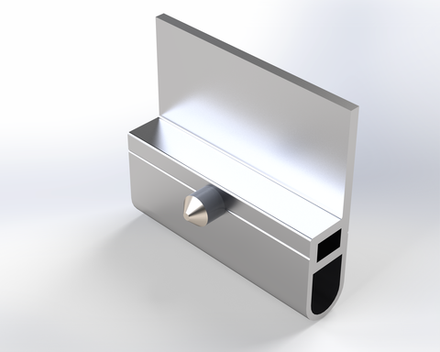

- Крепёж облицовки — кляммеры (видимый крепёж), салазки и аграфы (скрытый крепёж) под конкретный вид панелей.
- Анкерный крепёж — подбирается под материал основания с подтверждением испытаниями на вырыв.
Подсистема рассчитана на работу с широким спектром облицовки: керамогранит, композитные и металлические кассеты, фиброцемент, линеарные панели, клинкер и др. Между утеплителем и облицовкой сохраняется вентиляционный зазор (обычно 40–60 мм по проекту).
Материалы и несущая способность
Элементы REVENTAL выпускаются из алюминиевых сплавов и стали (оцинкованной, при необходимости нержавеющей) в зависимости от нагрузок, класса здания и среды эксплуатации. Алюминиевый каркас выбирают для высотных и ответственных объектов с лёгкой и средней облицовкой, стальной — под повышенные нагрузки и тяжёлую облицовку.
| Материал каркаса | Когда применяем | Особенности |
|---|---|---|
| Алюминиевый сплав | Высотные здания, лёгкая/средняя облицовка | Малый вес, коррозионная стойкость, негорючесть металла |
| Оцинкованная сталь | Тяжёлая облицовка, бюджетные объекты | Высокая несущая способность, экономичность |
| Нержавеющая сталь | Агрессивные среды, ответственные узлы | Максимальная долговечность и стойкость |
Несущая способность подсистемы рассчитывается индивидуально по СП 20.13330 «Нагрузки и воздействия» с учётом ветрового района, высоты здания, аэродинамических коэффициентов (углы и парапет — зоны максимального отсоса), веса и формата облицовки, вылета кронштейнов. По результатам расчёта назначаются шаг кронштейнов и направляющих, типоразмеры профилей и марка анкеров.
Область применения и нормативы
REVENTAL применяется на жилых, общественных и промышленных зданиях разной этажности. Допустимая высотность и выбор облицовки определяются требованиями пожарной безопасности по 123-ФЗ и СП 2.13130: для зданий повышенной этажности применяются системы класса К0 с протоколами огневых испытаний, негорючей минватой и металлической подсистемой. Подсистема проектируется в соответствии с ГОСТ Р 58154 (навесные вентилируемые фасадные системы), ГОСТ Р 56707 (комплекты НФС с воздушным зазором) и СП 20.13330. Конкретный класс конструктивной пожарной опасности и состав противопожарных мероприятий (рассечки воздушного зазора у проёмов и межэтажно) назначаются проектом.
Преимущества REVENTAL и на что обратить внимание
- Плюсы: собственное производство и контроль качества, BIM-сопровождение, гибкая адаптация узлов, цены завода-производителя, единый исполнитель на всех стадиях.
- На что обратить внимание: как и любая навесная подсистема, REVENTAL требует индивидуального расчёта, испытаний анкеров на вырыв на слабых основаниях и квалифицированного монтажа с соблюдением узлов и терморазрывов.
Типовые ошибки, которых мы избегаем
- Применение каркаса без расчёта на фактические ветровые нагрузки и вылет кронштейна.
- Монтаж кронштейнов без терморазрыва — мостики холода и конденсат.
- Жёсткая фиксация профиля без компенсации температурного хода.
- Установка анкеров без испытаний на вырыв на газобетоне и старой кладке.
- Перекрытие вентиляционного зазора доборными элементами.
Факторы стоимости подсистемы REVENTAL
- Материал каркаса и сортамент профиля.
- Вес и формат облицовки, тип крепления (видимый/скрытый).
- Толщина утеплителя и вылет кронштейнов.
- Ветровой район, высотность и сложность геометрии фасада.
- Объём противопожарных мероприятий.
Другие подсистемы и раздел
- Подсистема вентилируемого фасада — обзорный раздел: типы, материалы, расчёт и сертификация подсистем НВФ.
- Подсистема вентилируемого фасада Sial — сторонняя система; поставка и проектирование от ООО «Дилэнд».
- Подсистема вентилируемого фасада Alucom — сторонняя система; поставка и проектирование от ООО «Дилэнд».
Частые вопросы
REVENTAL — это чья подсистема?
REVENTAL — собственная подсистема ООО «Дилэнд». Мы сами её проектируем и производим элементы по собственной технологии, в отличие от сторонних систем Sial и Alucom, которые мы поставляем и проектируем под объект.
Что входит в BIM-сопровождение?
Мы выпускаем BIM-модель фасада с раскладкой панелей, спецификацией элементов подсистемы и проработкой узлов. Это снижает число ошибок на монтаже, ускоряет согласования и даёт точный объём материалов.
Под какую облицовку подходит REVENTAL?
Подсистема работает с керамогранитом, композитными и металлическими кассетами, фиброцементом, линеарными панелями, клинкером и другими видами облицовки — с видимым или скрытым креплением по проекту.
Почему цены завода-производителя?
Так как REVENTAL — наша собственная разработка и производство, поставка идёт напрямую от изготовителя без посреднической наценки.
Рассчитать подсистему REVENTAL в Москве и МО
ООО «Дилэнд» рассчитает и спроектирует подсистему REVENTAL под ваш объект, выпустит BIM-модель, произведёт элементы по собственной технологии и выполнит монтаж под ключ по ценам завода-производителя. Оставьте заявку — подберём подсистему вентилируемого фасада в Москве и Московской области.
