Описание

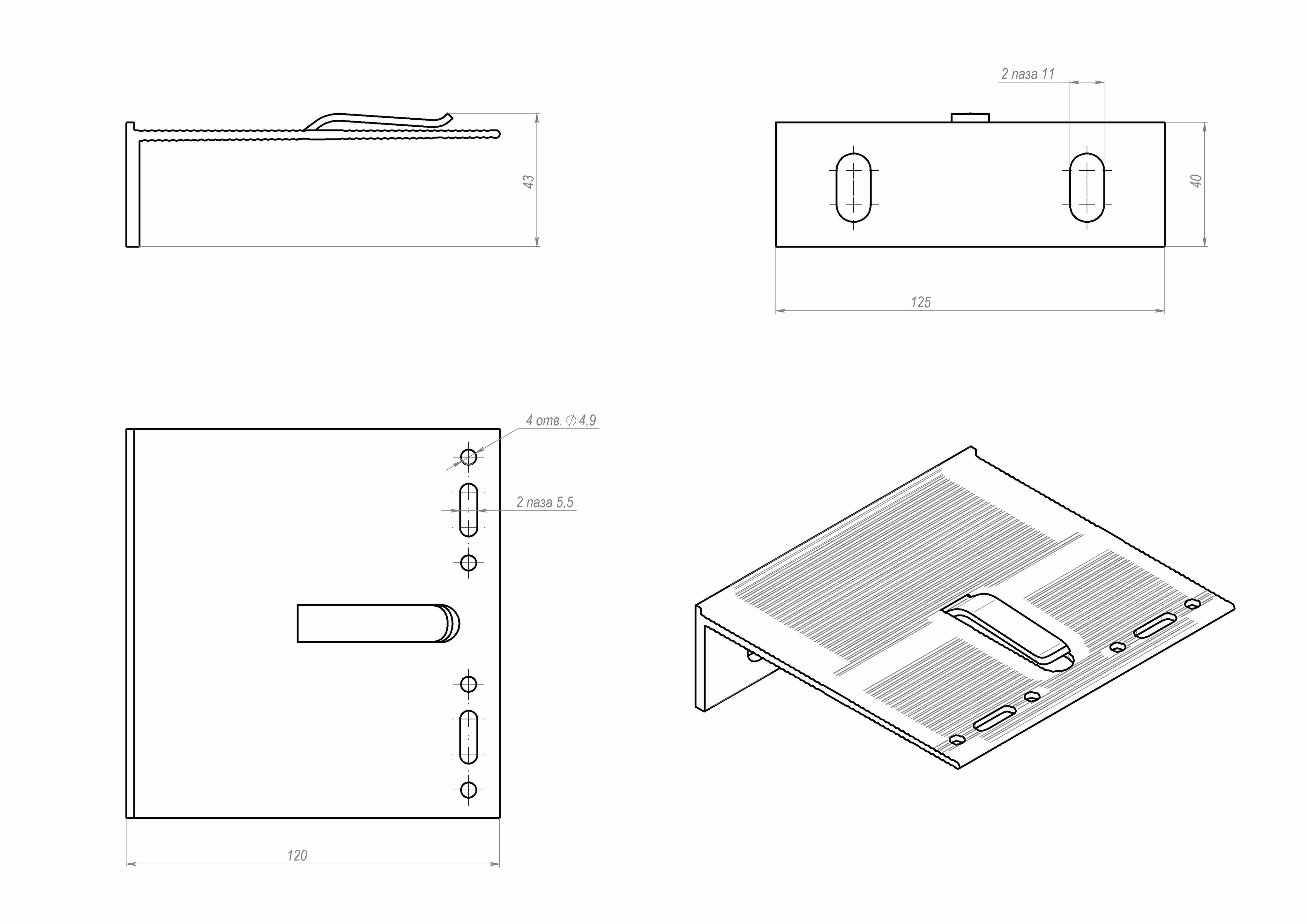

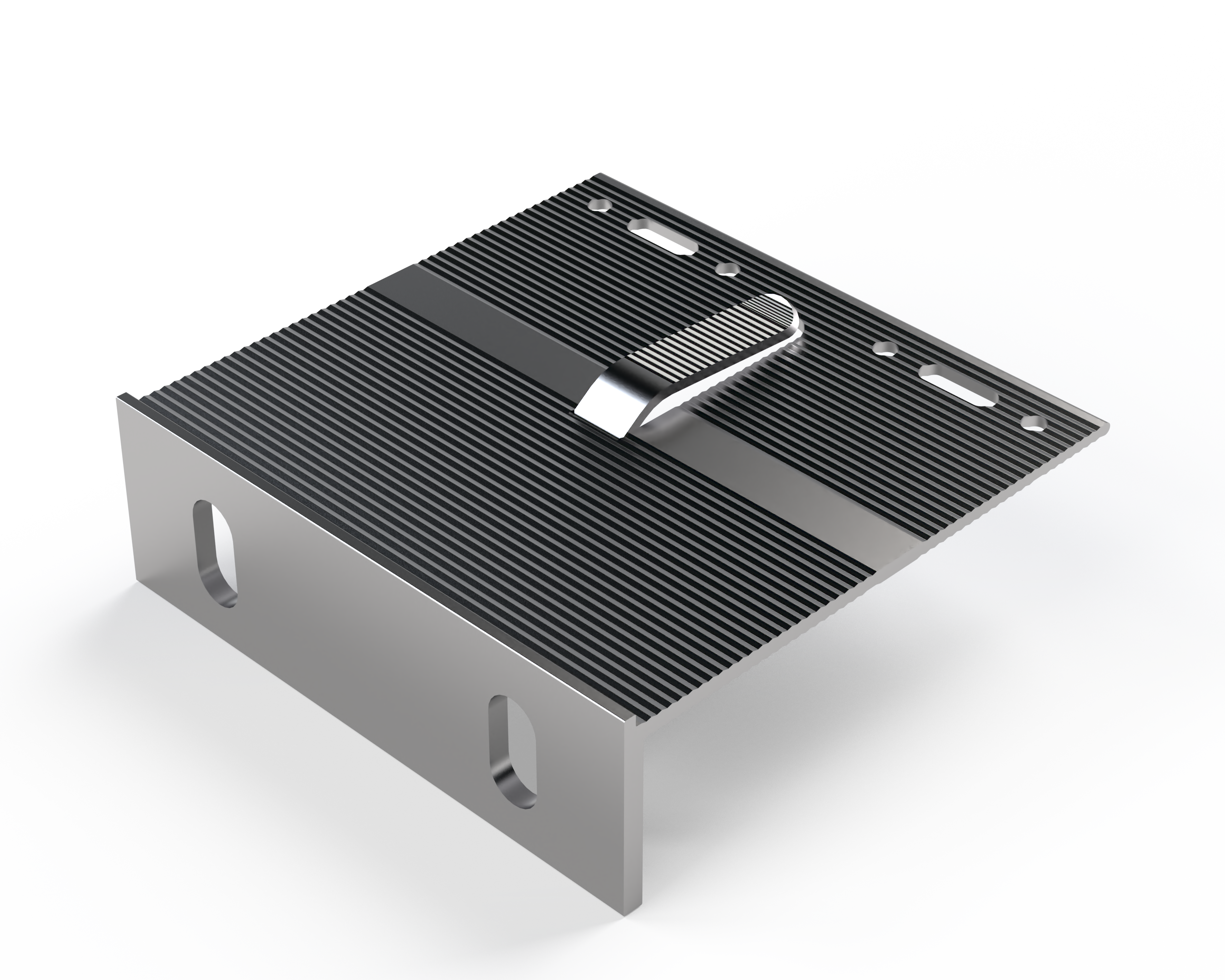

REVENTAL предлагает большой кронштейн RLS-BR-L в типоразмере 120×125 — среднюю по вылету позицию линейки, отлитую из алюминиевого сплава 6060 Т6. По посадочным размерам соответствует кронштейну Hilti MFT-MF 120 LM (2166143).
Кронштейн применяют, когда расчётная толщина утепления укладывается в средний диапазон линейки RLS-BR-L — не минимальный, как у 60×125 и 80×125, но и не такой протяжённый, как у 140×125 и выше. Крепление — анкерами к стене, обязательный элемент комплекта — терморазрыв под опорной пяткой, снижающий теплопотери в узле. Кронштейн передаёт нагрузку на направляющие профили RLS и далее на облицовку фасада. Итоговый шаг и типоразмер для объекта определяет проектный расчёт под ветровой район и вес облицовки. На объектах повышенной этажности состав узла и класс пожарной безопасности подсистемы согласуют отдельным проектным решением. Помимо кронштейна, в комплект подсистемы входят направляющие профили, кляммеры или салазки под конкретный тип облицовки.
На объекте
Средний по вылету типоразмер линейки RLS-BR-L ставят на участках, где утеплитель толще минимума серии, но кронштейн большего выноса ещё не требуется по расчёту. Между корпусом и стеной здесь обязателен терморазрыв — без него в точке анкеровки образуется мостик холода. Бригада крепит узел анкерами, подобранными под материал основания, и передаёт через него нагрузку на направляющие профили RLS. Инженер на приёмке сверяет положение кронштейна с проектной раскладкой для конкретного участка стены и на объектах повышенной этажности дополнительно проверяет состав узла по требованиям к классу пожарной безопасности фасада.
Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
