Геодезическая 3D-съёмка фасада для вентфасада
Геодезическая 3D-съёмка фасада для вентфасада — это точные измерения фактической геометрии стен здания перед проектированием навесного вентилируемого фасада. ООО «Дилэнд» выполняет лазерное сканирование и обмеры фасадов в Москве и Московской области, чтобы проект вентфасада опирался на реальные отклонения стены от вертикали и плоскостности, а не на идеализированные чертежи. Услуга нужна заказчикам и проектировщикам перед расчётом подсистемы, так как именно отклонения определяют требуемый диапазон вылета кронштейнов.
Любая существующая стена имеет неровности: завалы по вертикали, локальные выступы и впадины. Если их не зафиксировать, на монтаже не хватит вылета кронштейнов или, наоборот, появится избыточный вынос. ООО «Дилэнд» использует данные 3D-съёмки для BIM-модели вентфасада, что позволяет подобрать подсистему REVENTAL под фактическую геометрию и исключить подгонку по месту.
Что даёт 3D-съёмка фасада

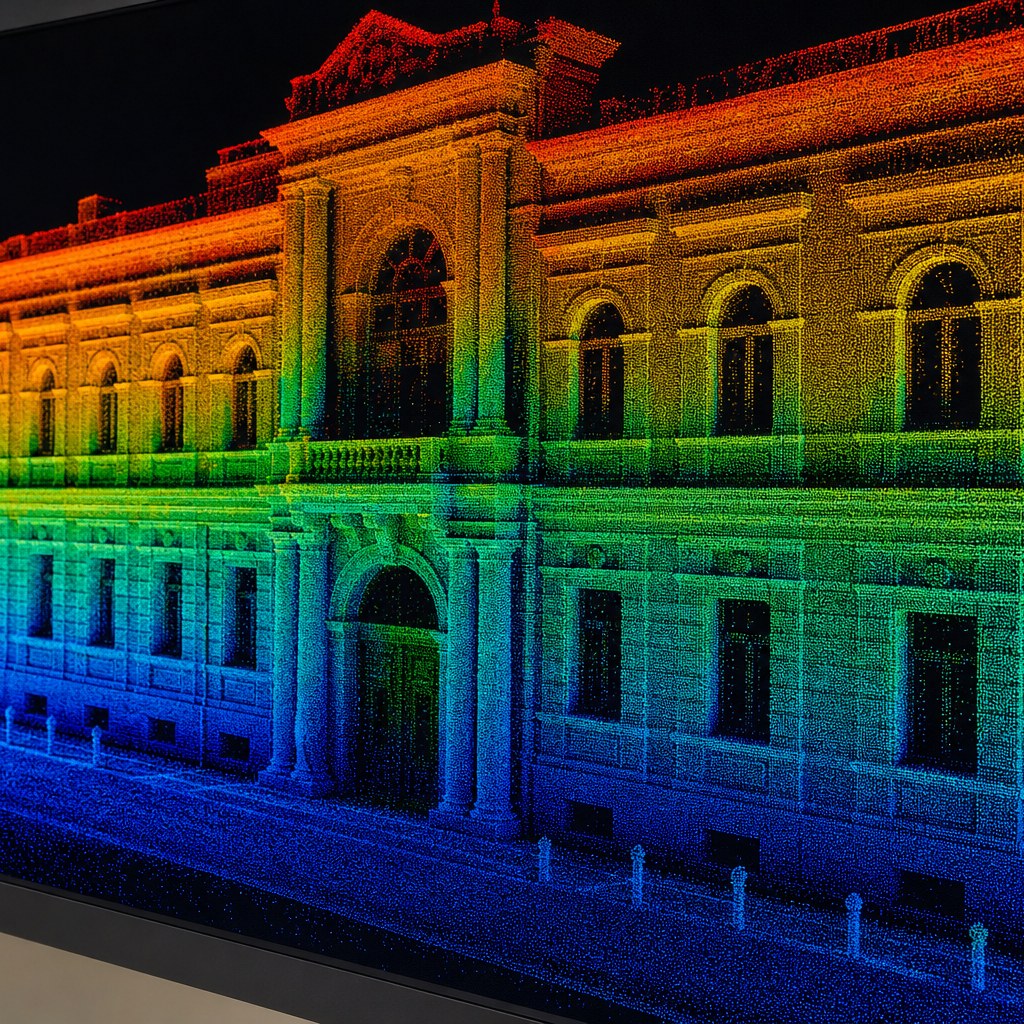

- Облако точек: цифровая модель реальной поверхности фасада с высокой плотностью измерений.
- Карта отклонений: завалы по вертикали, плоскостность, локальные выступы и впадины.
- Точные обмеры проёмов: размеры и положение окон, дверей, привязки для откосов и отливов.
- Геометрия выступающих элементов: карнизы, пояски, эркеры, балконы.
- Исходник для BIM: данные для построения модели и подбора вылетов кронштейнов.
Зачем это нужно для вентфасада
Вентилируемый фасад крепится на кронштейнах с регулируемым вылетом. Диапазон регулировки ограничен, поэтому проект должен заранее знать максимальные отклонения стены. 3D-съёмка решает несколько задач:
- подбор длины кронштейнов под фактические отклонения;
- контроль постоянства воздушного зазора и толщины утеплителя;
- точная раскладка облицовки без подрезок по месту;
- выявление зон, где требуется усиление или нестандартный узел.
| Без съёмки | С 3D-съёмкой |
|---|---|
| Вылет кронштейнов «вслепую» | Вылет под фактические отклонения |
| Подгонка и переделки на монтаже | Заводская точность раскладки |
| Риск нехватки регулировки | Контроль диапазона на стадии проекта |
| Перерасход материалов | Точные ведомости из BIM |
Как выполняется съёмка
- Подготовка: согласование доступа, выбор точек сканирования.

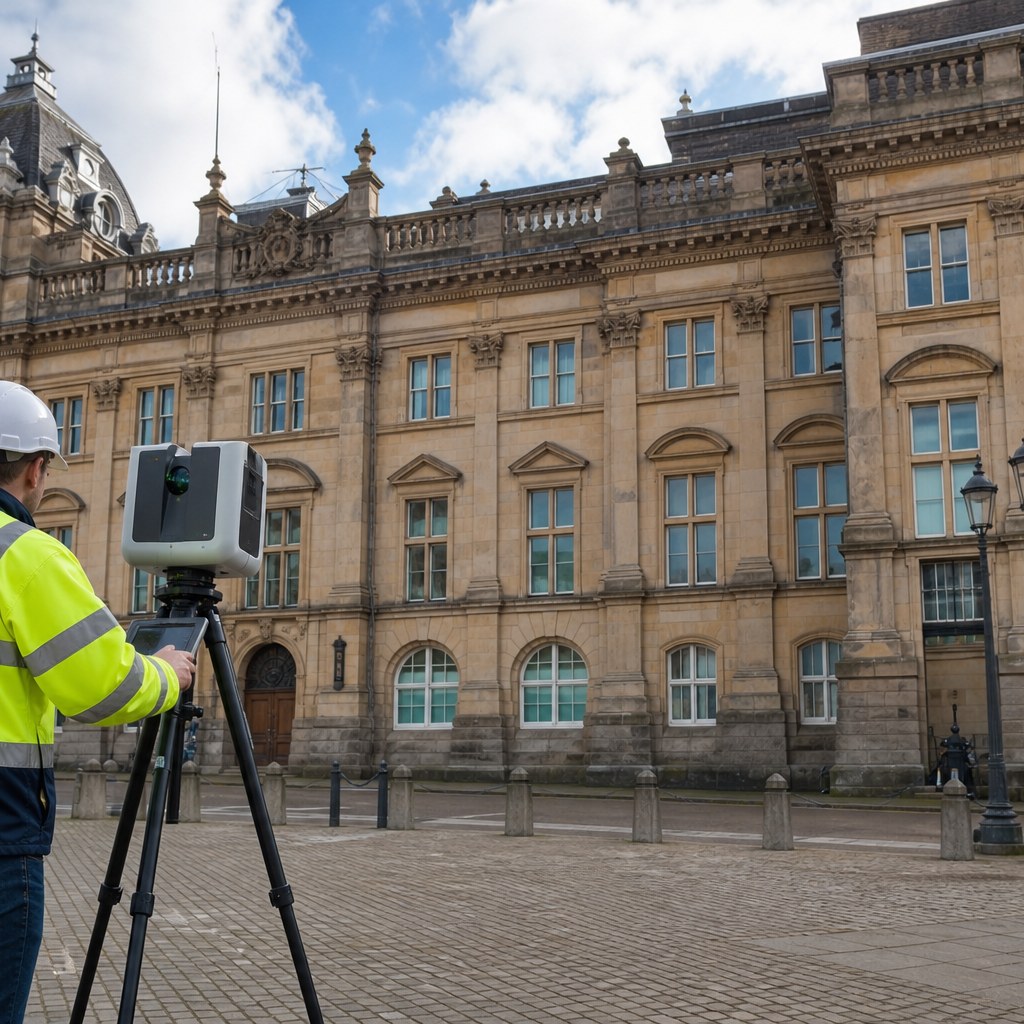

- Сканирование: лазерный сканер фиксирует поверхность фасада в виде облака точек.
- Обработка: сшивка сканов, привязка к осям и отметкам здания.
- Анализ: построение карты отклонений и плоскостности.
- Передача данных: модель и обмеры для расчёта и BIM-модели вентфасада.
Типовые ошибки без съёмки
- Проект по архитектурным чертежам без учёта фактических завалов стены.
- Единый вылет кронштейнов — нехватка регулировки в зонах больших отклонений.
- Непостоянный воздушный зазор и толщина утеплителя.
- Подрезка облицовки по месту, видимые расхождения швов.
- Ошибки в привязке проёмов — переделка откосов и отливов.
Факторы стоимости
- площадь и высотность фасада, число плоскостей;
- сложность геометрии (эркеры, скругления, выступы);
- условия доступа и требуемая детальность модели;
- формат выдачи результата (облако точек, BIM, карта отклонений).
Методы измерений
Для обмера фасадов под вентфасад применяются разные методы в зависимости от размеров, высотности и доступности объекта. Чаще всего используется наземное лазерное сканирование, дополняемое тахеометрией для привязки к осям и отметкам здания, а на сложных или высотных объектах — фотограмметрия с беспилотника. Выбор метода определяет точность модели и сроки работ, поэтому он согласуется с заказчиком до выезда на объект.
- Лазерное сканирование: плотное облако точек, высокая детальность поверхности фасада.
- Тахеометрия: привязка к геодезической основе, контрольные точки и оси.
- Фотограмметрия с БПЛА: охват высотных и протяжённых фасадов, труднодоступных зон.
Точность и её влияние на проект
Требуемая точность съёмки зависит от типа и формата облицовки. Для крупноформатных плит и скрытого крепления допуски жёстче, потому что любое отклонение плоскости заметно на готовом фасаде и влияет на раскрытие швов. По результатам съёмки строится карта отклонений, на которой видно, где стандартного диапазона вылета кронштейнов достаточно, а где нужны удлинённые кронштейны или дополнительные узлы. Эти данные напрямую переходят в прочностной расчёт конструкции и в BIM-модель, что обеспечивает заводскую точность раскладки облицовки и минимум подрезок на монтаже.
Особенно критична точность на реконструируемых зданиях и на объектах сложной геометрии — с эркерами, скруглениями и выступающими элементами. Здесь именно 3D-съёмка позволяет заранее выявить проблемные зоны и проработать нестандартные узлы до выхода на стройку, а не решать их по месту с потерей времени и качества.
Смежные услуги раздела
- Проектирование вентилируемых фасадов — родительский раздел с полным комплексом работ.
- BIM-модель вентилируемого фасада — модель на основе данных съёмки.
- Прочностной расчёт конструкции вентфасада — подбор кронштейнов и анкеровки.
- Прочностной расчёт облицовки вентфасада — крепление наружного слоя.
- Рабочие чертежи облицовки — раскладка по фактической геометрии.
Частые вопросы
Можно ли спроектировать вентфасад без съёмки?
Технически да, по архитектурным чертежам, но это повышает риск нехватки вылета кронштейнов и переделок. Для надёжного результата съёмка рекомендуется, особенно на существующих зданиях.
В каком виде выдаётся результат?
Облако точек, карта отклонений и обмеры, при необходимости — готовая BIM-модель фасада для проектирования.
Подходит ли съёмка для реконструкции?
Да, для реконструкции она особенно важна: фактическая геометрия старых стен почти всегда отличается от исходной документации.
Как съёмка экономит бюджет?
Точная геометрия снижает перерасход облицовки и подсистемы, исключает подгонку по месту и переделки на монтаже.
Заказать 3D-съёмку фасада
ООО «Дилэнд» выполнит геодезическую 3D-съёмку фасада для вентфасада в Москве и Московской области и использует её данные для расчётов, BIM-модели и подсистемы REVENTAL. Передайте адрес и параметры объекта — выполним съёмку и подготовим точную геометрию для проектирования вентилируемого фасада.
