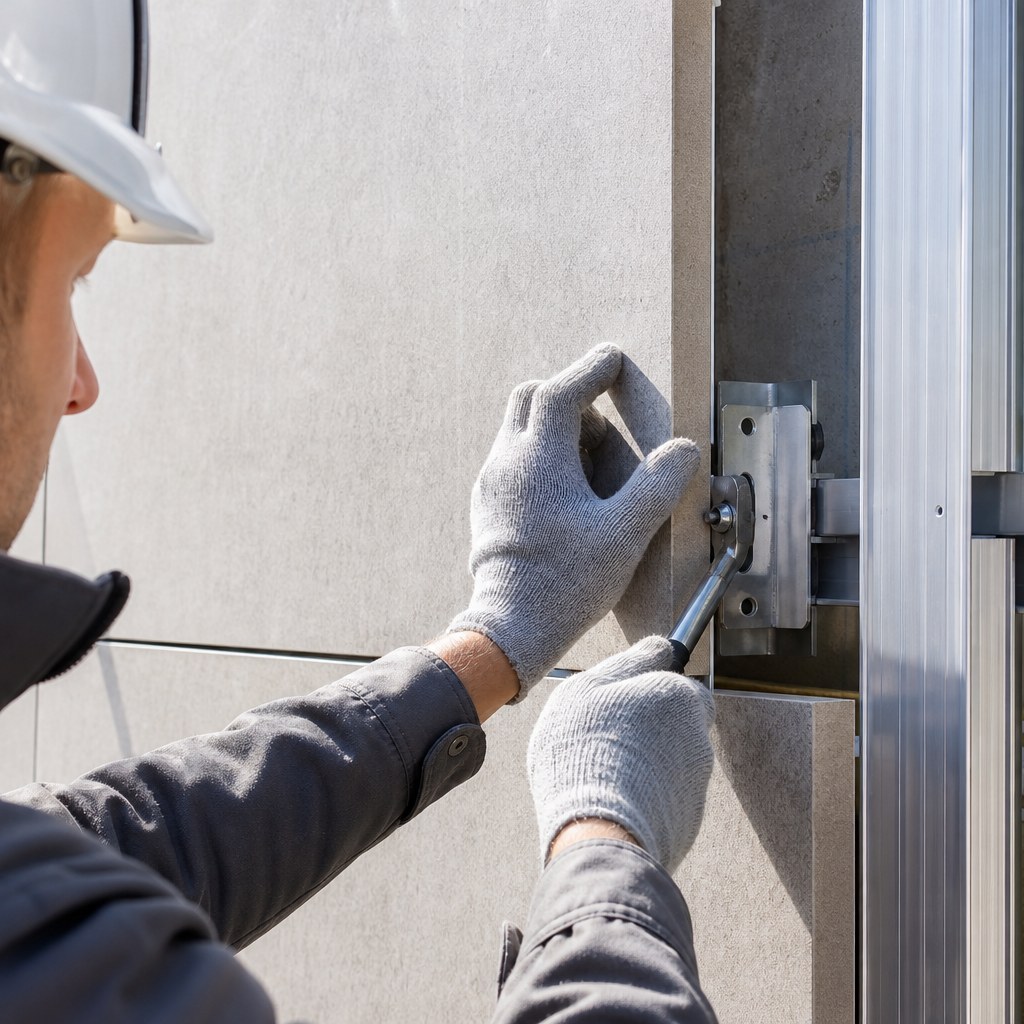

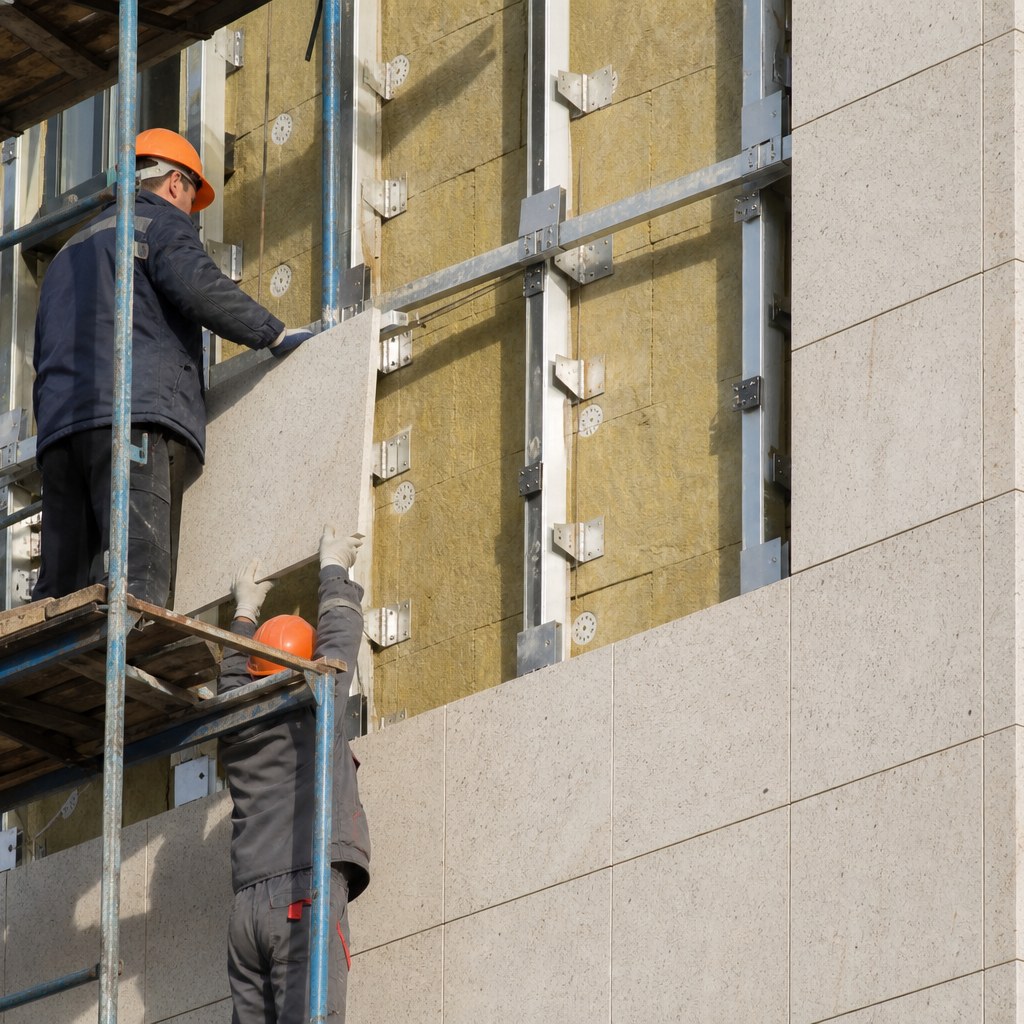

Монтаж облицовочных панелей вентилируемого фасада
Монтаж облицовочных панелей вентилируемого фасада — завершающий и наиболее заметный этап устройства навесного фасада, на котором облицовка фиксируется на ранее выставленную подсистему с сохранением вентиляционного зазора и проектной геометрии швов. Именно облицовка вентфасада формирует архитектурный облик здания и принимает на себя ветровые нагрузки, поэтому качество её крепления напрямую влияет на безопасность и долговечность фасада. ООО «Дилэнд» выполняет монтаж облицовки вентилируемых фасадов в Москве и Московской области под ключ с 2008 года: подбираем способ крепления под материал панелей, контролируем плоскость, ширину и равномерность швов, обеспечиваем компенсацию температурных расширений. Раздел адресован техническим заказчикам, генподрядчикам и проектировщикам, которым важны технология монтажа, контроль качества и соответствие нормативам.
Виды облицовки вентилируемого фасада
Тип облицовки определяет конструкцию подсистемы, способ крепления и трудоёмкость монтажа. ООО «Дилэнд» работает со всеми распространёнными материалами облицовки навесного фасада:
- Керамогранит — плиты 600×600, 600×1200 и др., крепление на кляммеры (видимое) или на пропил/аграфы (скрытое).
- Композитные кассеты (АКП) — кассеты из алюминиевого композита, скрытое крепление на салазки или аграфы.
- Металлические кассеты — кассеты из оцинкованной стали или алюминия с полимерным покрытием, видимый или скрытый крепёж.
- Фиброцементные плиты — крепление на заклёпки/саморезы (видимое) или на кляммеры и салазки (скрытое).
- Клинкерная и керамическая плитка — крепление на специализированные горизонтальные направляющие и кляммеры.
- Линеарные панели — горизонтальные или вертикальные ламели с замковым соединением и скрытым крепежом.
- Натуральный камень, терракота, HPL-панели — крепление по системе производителя облицовки.
Способы крепления облицовочных панелей
Способ крепления выбирается по материалу облицовки, требованиям к внешнему виду фасада и проектным нагрузкам. Принципиально различают видимый и скрытый крепёж.
Видимый крепёж
- Кляммеры — рядовые и стартовые металлические зажимы, удерживающие край плиты; видны на лицевой поверхности (могут окрашиваться в цвет облицовки).
- Заклёпки и саморезы — для фиброцемента, металлических кассет и сайдинга; точки крепления остаются на виду.
Скрытый крепёж
- Кляммеры в пропил — зацеп заводится в горизонтальный пропил на торце плиты керамогранита; на фасаде крепёж не виден.
- Аграфы — фигурные подвесы, закреплённые на тыльной стороне панели, навешиваются на горизонтальные направляющие.
- Салазки (горизонтальные шины) — несущие профили со скрытым зацепом, на которые навешиваются кассеты и панели.
| Облицовка | Видимый крепёж | Скрытый крепёж |
|---|---|---|
| Керамогранит | кляммеры на лицевой стороне | кляммеры в пропил |
| Композитные кассеты (АКП) | — | салазки, аграфы |
| Металлические кассеты | заклёпки/саморезы | салазки, замок |
| Фиброцемент | заклёпки, саморезы | кляммеры, салазки |
| Клинкерная плитка | кляммеры на профиле | — |
| Линеарные панели | — | замковое соединение, скрытый саморез |
Монтаж керамогранита на вентфасад
Керамогранит — самая массовая облицовка вентилируемого фасада. При видимом креплении плиты фиксируются рядовыми и стартовыми кляммерами на вертикальные направляющие: нижний край каждого ряда опирается на опорные кляммеры, верхний прижимается рядовыми. При скрытом креплении на торцах плиты выполняется горизонтальный пропил, в который заводится зацеп кляммера, либо на тыльной стороне крепятся аграфы. Монтаж ведётся снизу вверх от стартового профиля с непрерывным контролем горизонта рядов и ширины швов. Швы между плитами оставляют открытыми для вентиляции (обычно 6–10 мм по проекту), без заполнения герметиком, если это не предусмотрено системой.
Монтаж композитных и металлических кассет
Кассеты из алюминиевого композита (АКП) и металла монтируются преимущественно на скрытый крепёж. Кассета формируется на производстве или на объекте из листа методом фрезеровки и гибки кромок («корыто»), на тыльную сторону устанавливаются аграфы или ответные элементы салазок. Навеска ведётся на горизонтальные несущие шины (салазки), закреплённые на вертикальных направляющих. Кассеты выставляются по уровню, между ними выдерживается равномерный шов; крайние и нижние ряды фиксируются от смещения. Скрытое крепление даёт ровную плоскость без видимых точек и аккуратный рисунок раскладки.
Монтаж фиброцемента, клинкера и линеарных панелей
Фиброцементные плиты крепят на видимый крепёж (фасадные заклёпки или саморезы в цвет) либо на скрытые кляммеры и салазки; обязательно соблюдают зазоры на температурные деформации и предписанный производителем диаметр отверстий. Клинкерную и керамическую плитку монтируют на специализированные горизонтальные направляющие с зажимными кляммерами. Линеарные панели (ламели) собирают с замковым соединением «в шип», крепёж скрывается в замке; контролируют прямолинейность и плотность стыков. Для всех типов соблюдается принцип компенсации линейного расширения: панели не зажимаются «намертво», предусматриваются монтажные зазоры.
Последовательность монтажа облицовки
Монтаж облицовочных панелей вентфасада ведётся в строгой технологической последовательности. Нарушение порядка операций приводит к «уходу» рядов, неравномерным швам и перерасходу материала.
- Установка стартового (опорного) профиля — задаёт горизонт первого ряда и опору нижней кромки облицовки.
- Разметка раскладки — вынос вертикальных и горизонтальных осей швов, контроль рисунка относительно проёмов.
- Монтаж первого ряда снизу вверх — установка стартовых кляммеров/салазок и первых панелей с проверкой по уровню.
- Последовательная навеска рядов — снизу вверх, с пооперационным контролем горизонта, плоскости и швов.
- Подрезка и обрамление — раскрой панелей у проёмов, углов, парапетов; стыковка с доборными элементами.
- Финишный контроль и приёмка — проверка плоскости рейкой, равномерности швов, чистоты фасада.
Контроль качества монтажа облицовки
Качество облицовки оценивается геометрией плоскости и швов. Контроль ведётся пооперационно с фиксацией в журнале работ. Ключевые параметры:
| Параметр | Типовое требование | Метод контроля |
|---|---|---|
| Отклонение плоскости облицовки | не более 2–3 мм на 2 м рейки | двухметровая рейка, щуп |
| Ширина шва между панелями | по проекту, равномерно (например 8 мм) | шаблон-калибр, рулетка |
| Горизонтальность ряда | в пределах допуска проекта | лазерный уровень, шнур |
| Вертикальность вертикальных швов | в пределах допуска проекта | отвес, лазер |
| Вентиляционный зазор | сохранён, 40–60 мм (по проекту) | замер по узлу |
| Надёжность фиксации панели | отсутствие люфта, полная посадка кляммера | визуально, контроль рукой |
Компенсация температурных расширений обеспечивается за счёт скользящих (плавающих) точек крепления направляющих и монтажных зазоров между панелями: при нагреве и охлаждении облицовка свободно перемещается, не вызывая коробления и «хлопков». Вентиляционный зазор не должен перекрываться крепёжными элементами или подрезанными панелями.
Типовые ошибки при монтаже облицовки
- Неравномерная ширина швов и «уход» рядов из-за отсутствия разметки и стартового профиля.
- Жёсткая фиксация панелей без монтажных зазоров — коробление и шум при перепадах температуры.
- Перекрытие вентиляционного зазора подрезанными панелями или доборами у проёмов.
- Неполная посадка кляммера в пропил или на кромку — люфт и риск выпадения панели.
- Применение крепежа и заклёпок не по системе производителя облицовки.
- Отклонение плоскости сверх допуска из-за неотрихтованной подсистемы.
- Несоблюдение направления монтажа (не снизу вверх) и опоры нижнего ряда.
Техника безопасности при монтаже облицовки на высоте
Монтаж облицовочных панелей относится к работам на высоте и регулируется правилами охраны труда. ООО «Дилэнд» обеспечивает наряд-допуск на высотные работы, аттестованные средства подмащивания (фасадные подъёмники, люльки, леса), страховочные системы, ограждение опасных зон внизу и контроль метеоусловий (скорость ветра, обледенение). Подъём и складирование панелей организуются так, чтобы исключить падение материала; резка облицовки выполняется с пылеудалением и средствами индивидуальной защиты.
Нормативная база
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Требования к материалам облицовки фасада по классу пожарной опасности, назначению и высоте здания. |
| СП 2.13130 | Обеспечение огнестойкости, требования к наружным стенам с внешней стороны. |
| СП 48.13330 «Организация строительства» | Порядок производства работ, строительный контроль, исполнительная документация. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия. |
Раздел: Монтаж навесного вентилируемого фасада.
Смотрите также
- Монтаж направляющих и профилей вентфасада
- Устройство откосов, отливов и доборных элементов вентфасада
- Монтаж противопожарных отсечек и рассечек вентфасада
- Укладка утеплителя и ветровлагозащитной мембраны вентфасада
Частые вопросы
Какой крепёж облицовки лучше — видимый или скрытый?
Видимый крепёж (кляммеры, заклёпки) дешевле и быстрее в монтаже, скрытый (кляммеры в пропил, аграфы, салазки) даёт более чистый внешний вид без видимых элементов. Выбор зависит от материала облицовки, архитектурных требований и бюджета и фиксируется в проекте.
Почему облицовку монтируют снизу вверх?
Нижний ряд опирается на стартовый профиль и задаёт горизонт, а каждый следующий ряд частично опирается на предыдущий через кляммеры или салазки. Монтаж снизу вверх обеспечивает равномерность швов и корректную передачу нагрузок.
Зачем нужны монтажные зазоры между панелями?
Зазоры компенсируют температурные расширения облицовки и обеспечивают вентиляцию фасада. Без них панели коробятся, шумят при перепадах температуры и могут повреждать крепёж.
Можно ли заполнять швы герметиком?
В вентилируемом фасаде швы, как правило, оставляют открытыми для движения воздуха. Заполнение допускается только если это предусмотрено конкретной фасадной системой и проектом.
Какой допуск плоскости считается нормой?
Типовое требование — отклонение не более 2–3 мм при контроле двухметровой рейкой. Точное значение задаётся проектом и системой облицовки.
