Межэтажное крепление вентилируемого фасада
Межэтажное крепление — это схема монтажа подсистемы вентилируемого фасада (вентфасада), при которой несущие кронштейны опираются не на поле стены, а на торцы и тело межэтажных перекрытий. Такая схема применяется, когда основание не способно надёжно удержать анкер в плоскости стены: для газобетона, поризованной керамики, навесных стеновых панелей и монолитного каркаса с лёгким заполнением. Нагрузка от облицовки и подсистемы передаётся на жёсткие диски перекрытий, что обеспечивает требуемую несущую способность узла. В Москве и Московской области эта схема особенно востребована при реконструкции и в современном каркасном строительстве. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует вентфасады под ключ с любой облицовкой по ценам заводов и с техническим сопровождением на всех стадиях.
Раздел: Вентилируемые фасады по способу крепления подсистемы.
Принцип работы межэтажного крепления

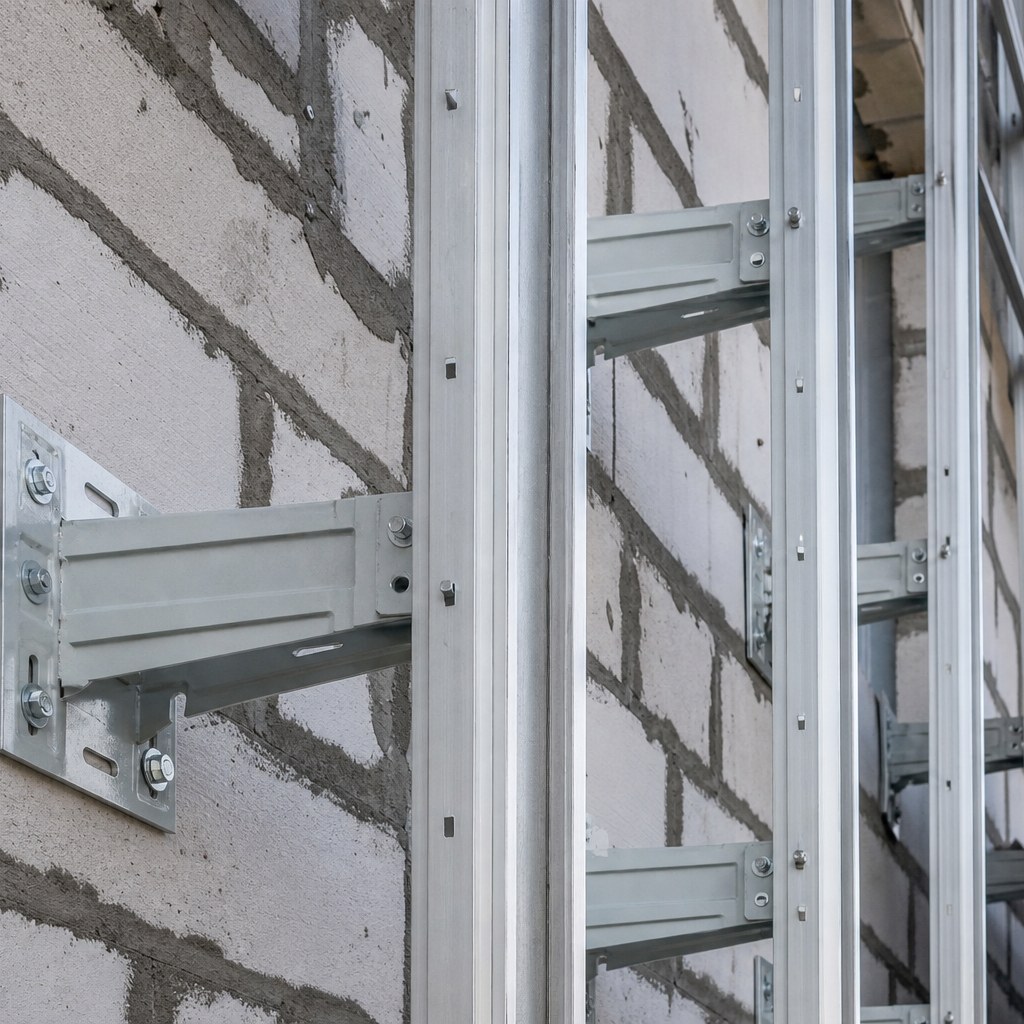

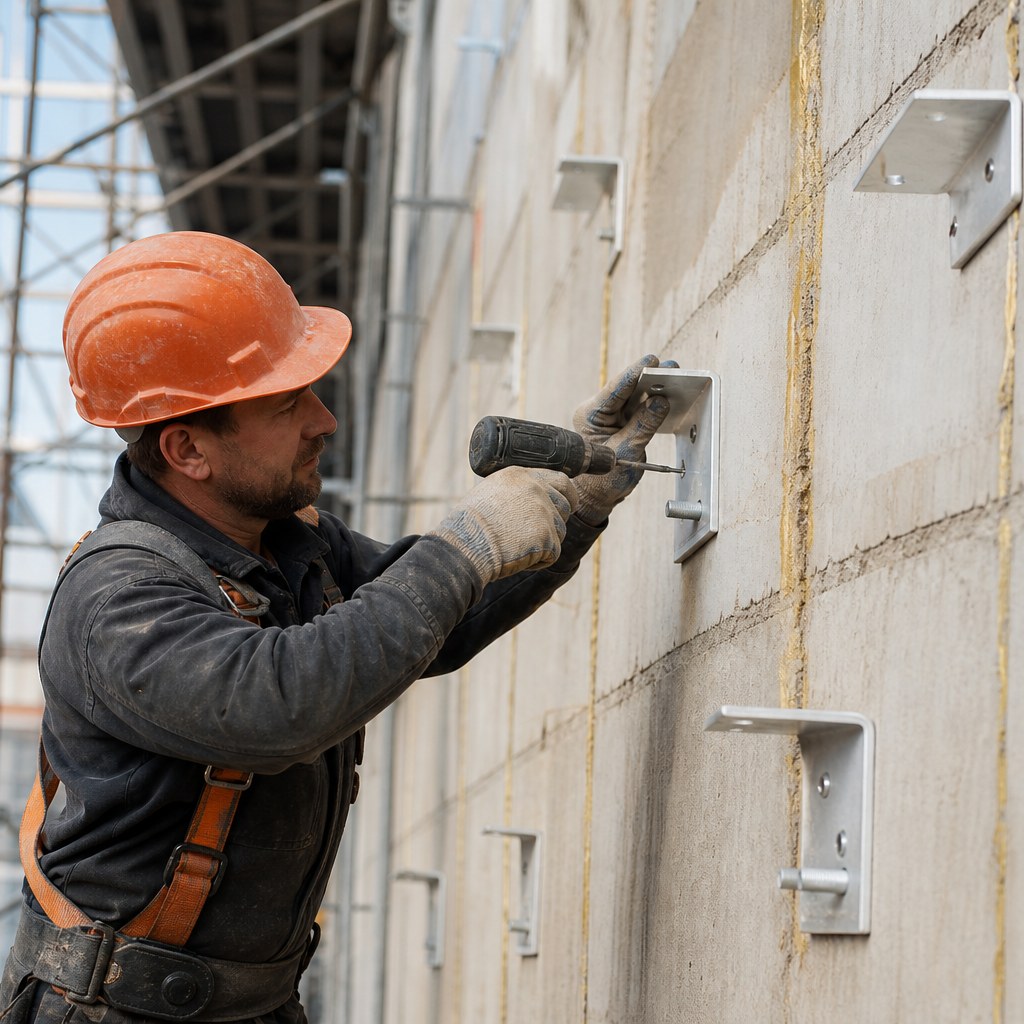

В межэтажной схеме кронштейны устанавливаются рядами по линиям перекрытий. Крепёж заходит в железобетонный диск перекрытия — в торец плиты или в тело монолитного пояса. Между линиями крепления навешиваются вертикальные направляющие профили, к которым монтируется облицовка. Поскольку основная нагрузка приходится на перекрытия, прочность стенового заполнения между этажами перестаёт быть критичной — стена выполняет только ограждающую и теплозащитную функцию.
Ключевая идея — передать постоянные (вес) и переменные (ветер) нагрузки на самые прочные элементы здания. Это позволяет использовать вентфасад даже там, где классическое крепление по плоскости невозможно из-за низкого усилия вырыва анкера в стене.
Область применения
- Газобетон и пенобетон — ячеистый бетон имеет низкую несущую способность на вырыв анкера, поэтому нагрузку переносят на перекрытия.
- Поризованная (тёплая) керамика — пустотность блока ограничивает применение распорных анкеров в поле стены.
- Навесные стеновые панели — лёгкое самонесущее заполнение не рассчитано на фасадные нагрузки.
- Монолитный каркас с лёгким заполнением — нагрузка логично передаётся на монолитные перекрытия и пояса.
- Реконструкция — когда состояние существующей стены не позволяет анкероваться в поле.
Плюсы и минусы
| Преимущества | Недостатки |
|---|---|
| Подходит для слабонесущих и неоднородных стен | Выше стоимость за счёт усиленных узлов и расчётов |
| Нагрузка передаётся на прочные перекрытия | Концентрация мостиков холода по линиям перекрытий |
| Высокая надёжность узла при правильном расчёте | Требуются удлинённые/усиленные кронштейны |
| Возможность применения на высотных и каркасных зданиях | Сложнее монтаж и выверка геометрии |
Нагрузки и анкеры
Расчёт межэтажного крепления ведётся на постоянные нагрузки (вес «пирога» — облицовка, профили, утеплитель, кронштейны) и ветровые нагрузки по СП 20.13330 с учётом ветрового района Москвы и МО, высоты здания и краевых зон фасада. Поскольку анкер заходит в железобетон перекрытия, применяются:
- Стальные распорные анкеры — для надёжного основания при умеренных нагрузках.
- Химические (инъекционные) анкеры — для повышенных нагрузок и ответственных узлов; обеспечивают максимальное усилие вырыва.
Несущая способность узла подтверждается паспортом крепежа, а при необходимости — натурными испытаниями на вырыв (pull-out) на объекте. Назначаются несущие (фиксированные) и опорные (скользящие) точки для компенсации температурных деформаций профилей.
Мостики холода и термоизоляция кронштейна
Поскольку в межэтажной схеме кронштейны выстраиваются по линиям перекрытий, мостики холода концентрируются именно там, образуя протяжённые зоны повышенных теплопотерь. Для нейтрализации этого эффекта применяют терморазрывные прокладки между кронштейном и основанием:
- Полиамидные прокладки — низкая теплопроводность, эффективный разрыв теплового моста.
- Паронитовые прокладки — компенсация неровностей основания и демпфирование, дополнительное снижение теплопередачи.
Дополнительно теплопотери уменьшают за счёт алюминиевых кронштейнов с термовставками, оптимизации шага крепления по расчёту и плотной укладки утеплителя без зазоров вокруг кронштейна. Теплотехника узлов проверяется по СП 50.13330.
Узлы и типовые ошибки
Качество межэтажного крепления определяется точностью исполнения узлов. Типовые ошибки, которых ООО «Дилэнд» избегает благодаря BIM-моделированию и техсопровождению:
- Анкеровка в защитный слой бетона вместо тела перекрытия — потеря несущей способности.
- Отсутствие терморазрывных прокладок — рост теплопотерь и риск конденсата по линиям перекрытий.
- Недостаточная длина кронштейна без учёта толщины утеплителя на торце.
- Жёсткая фиксация всех точек профиля без скользящих узлов — коробление при перепадах температуры.
- Перекрытие вентиляционного зазора утеплителем — потеря эффекта вентилирования.
Нормативная база
- 123-ФЗ — требования пожарной безопасности фасадных систем.
- ГОСТ Р 58154 — навесные вентилируемые фасадные конструкции, общие технические условия.
- СП 2.13130 — обеспечение огнестойкости, требования к фасадам.
- СП 20.13330 (СНиП) — нагрузки и воздействия, ветровые расчёты.
- СП 50.13330 — тепловая защита зданий, расчёт мостиков холода.
Обслуживание
Межэтажная схема ремонтопригодна: облицовку можно заменять локально, а узлы крепления доступны для контроля. Рекомендуется периодический осмотр анкеровки в перекрытиях, состояния прокладок и целостности облицовки. При качественном монтаже срок службы конструкции составляет десятки лет.
Смотрите также
- Классическое крепление вентфасада по всей плоскости — базовое решение для прочных однородных стен.
Частые вопросы
Для каких стен нужно межэтажное крепление?
Для слабонесущих и неоднородных оснований: газобетона, поризованной керамики, навесных стеновых панелей и монолитного каркаса с лёгким заполнением, где анкер в поле стены не обеспечивает требуемого усилия вырыва.
Куда передаётся нагрузка при межэтажном креплении?
Нагрузка от облицовки и подсистемы передаётся на жёсткие диски межэтажных перекрытий через кронштейны, анкерованные в торец плиты или тело монолитного пояса.
Как бороться с мостиками холода по линиям перекрытий?
Применяют терморазрывные полиамидные или паронитовые прокладки, алюминиевые кронштейны с термовставками, оптимизируют шаг крепления и плотно укладывают утеплитель. Теплотехника проверяется по СП 50.13330.
Можно ли смонтировать межэтажный вентфасад под ключ в Москве?
Да. ООО «Дилэнд» проектирует, поставляет и монтирует вентфасады с межэтажным креплением под ключ в Москве и МО с любой облицовкой по ценам заводов и техническим сопровождением.
