Вентилируемый фасад (вентфасад) надёжен ровно настолько, насколько корректно его несущая подсистема закреплена в строительном основании. Компания ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует навесные вентилируемые фасады под ключ в Москве и Московской области, подбирая анкерный крепёж и кронштейны строго под тип стены — бетон, газобетон, керамический кирпич или трёхслойные сэндвич-панели. От правильного выбора анкера и шага кронштейнов зависит способность фасада воспринимать ветровые и весовые нагрузки на протяжении всего срока службы здания.

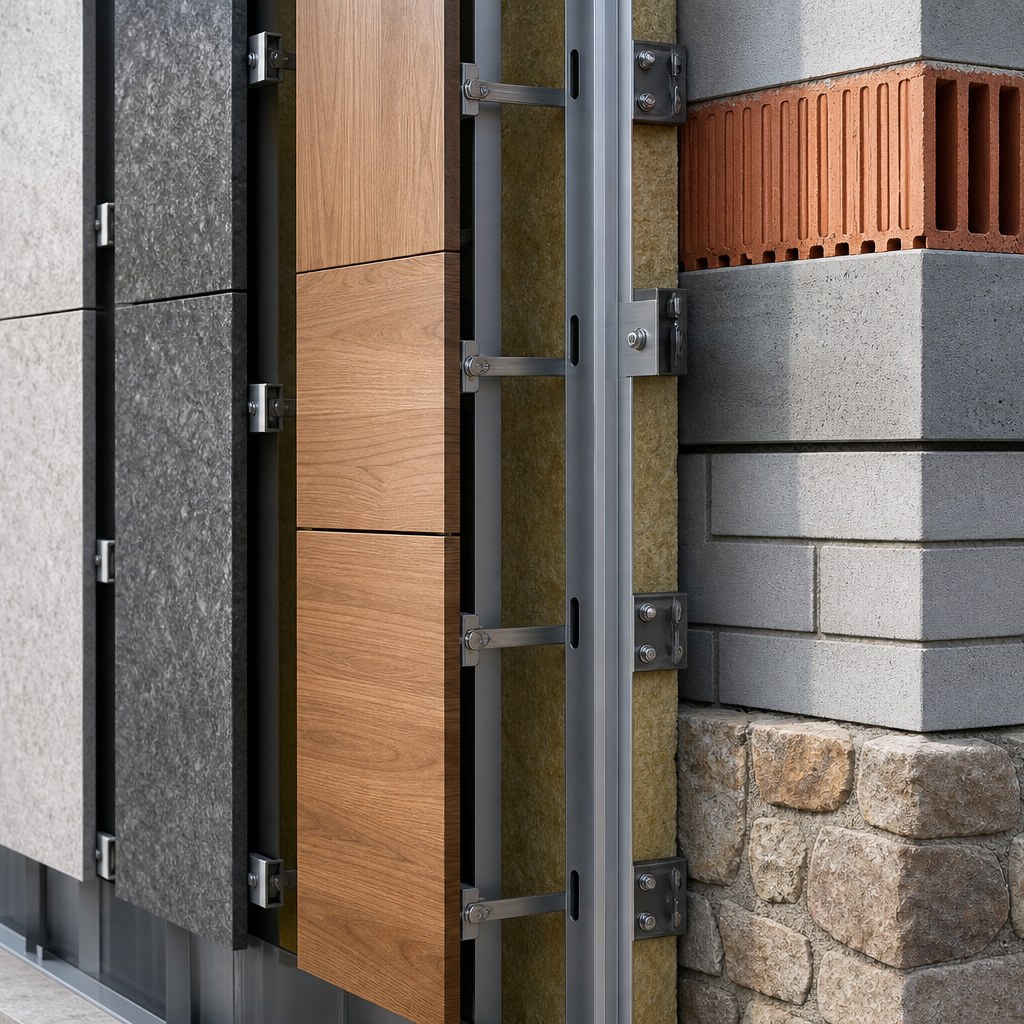

Почему тип основания определяет конструкцию фасада

Несущая способность стены — это первичный параметр, с которого начинается проектирование любого навесного фасада. Кронштейн подсистемы передаёт на основание сосредоточенную нагрузку: вертикальную (вес облицовки, утеплителя, профилей) и горизонтальную (ветровой отсос и давление). Эта нагрузка через анкер уходит в тело стены. Если прочность материала на сжатие и на вырыв анкера недостаточна, узел крепления разрушается — анкер выдёргивается, образуется трещина, кронштейн теряет проектное положение. Поэтому один и тот же фасад на бетоне, газобетоне и пустотелом кирпиче собирается с разными анкерами, разным шагом кронштейнов и разными краевыми расстояниями.

Ключевые факторы, которые мы учитываем при подборе крепления под основание:

• Прочность материала стены — марка бетона, класс прочности газобетона (B2,0–B3,5), марка кирпича и раствора, тип сэндвич-панели.
• Структура материала — сплошной, ячеистый (поризованный) или пустотелый, наличие облицовочного слоя и воздушных полостей.
• Расчётная нагрузка на кронштейн — определяется весом фасадной системы, высотой здания, ветровым районом (для Москвы и МО — I ветровой район по СП 20.13330).
• Краевые и межосевые расстояния — минимальные дистанции от анкера до края конструкции и между анкерами, при которых не происходит скалывания кромки.
• Долговечность — коррозионная стойкость крепежа, совместимость металлов, поведение узла при температурных деформациях.

Нормативная база

Проектирование и монтаж навесных вентилируемых фасадов в России регулируется комплексом документов, и ООО «Дилэнд» выполняет работы в полном соответствии с ними:

• 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — задаёт требования к пожарной безопасности фасадных систем и применяемых материалов, классы пожарной опасности конструкций.
• ГОСТ Р 58154 — устанавливает технические условия на фасадные теплоизоляционные композиционные системы с воздушным зазором (навесные фасадные системы).
• СП 2.13130 — обеспечение огнестойкости объектов защиты, в том числе требования к фасадным конструкциям и противопожарным рассечкам.
• СНиП и актуализированные своды правил (СП 20.13330 «Нагрузки и воздействия», СП 50.13330 «Тепловая защита зданий», СП 70.13330 «Несущие и ограждающие конструкции») — определяют расчёт нагрузок, теплотехнику и правила производства монтажных работ.

Каждый анкерный крепёж, применяемый в проекте, должен иметь действующее техническое свидетельство (ТС) и расчётные характеристики несущей способности для конкретного основания. Мы не используем «безымянный» крепёж и не подбираем анкеры «на глаз» — под каждый объект выполняется расчёт и подтверждение испытаниями.

Типы анкерного крепежа для вентфасадов

Выбор анкера — центральный вопрос крепления вентилируемого фасада. Применяются три основные группы:

1. Распорные (механические) анкеры

Принцип действия — распирание гильзы при затяжке или забивании, удержание за счёт силы трения о стенки отверстия. Эффективны только в плотных высокопрочных основаниях: тяжёлый бетон, полнотелый кирпич, природный камень. Преимущества — мгновенная несущая способность сразу после монтажа, низкая стоимость, простота установки. В ячеистых и пустотелых материалах распорные анкеры применять нельзя: распирание разрушает хрупкое тело газобетона или продавливает тонкие стенки пустот.

2. Химические (инъекционные) анкеры

Удержание обеспечивается полимерным составом (винилэстер, эпоксид, гибридные смолы), который заполняет отверстие и через адгезию и механическое зацепление фиксирует шпильку. Это универсальное решение: химический анкер работает в бетоне, кирпиче и — со специальными перфорированными гильзами (сетчатыми) — в газобетоне и пустотелом кирпиче. Преимущества — отсутствие распорных усилий (нет риска расколоть основание), высокая несущая способность, возможность работы у края конструкции и при малых межосевых расстояниях. Требует соблюдения времени отверждения и тщательной очистки отверстия.

3. Фасадные дюбели (рамные дюбели)

Распорные пластиковые или металлические дюбели с шурупом, специально рассчитанные на крепление навесных конструкций. Применяются в кирпиче и бетоне для умеренных нагрузок, существуют исполнения для ячеистого бетона с увеличенной зоной анкеровки. Удобны при большом количестве однотипных точек крепления.

Сравнение оснований и применяемого крепежа

Нагрузки на вырыв и испытания анкеров на объекте

Расчётная несущая способность анкера, указанная в техническом свидетельстве, получена в лабораторных эталонных основаниях. На реальном объекте прочность стены отличается: бетон бывает недоуплотнённым, газобетон — разной плотности, кирпичная кладка — со скрытыми пустотами и слабым раствором. Поэтому ГОСТ Р 58154 и технология ООО «Дилэнд» требуют проведения натурных испытаний анкеров на вырыв непосредственно на объекте.

1. На каждом характерном типе основания и на каждой захватке устанавливается партия контрольных анкеров.
2. Гидравлическим вырывным прибором к анкеру прикладывается ступенчато возрастающая нагрузка до контрольного (испытательного) значения.
3. Фиксируется фактическое усилие вырыва и перемещение анкера; данные заносятся в протокол испытаний.
4. Расчётная несущая способность узла принимается с учётом коэффициента запаса от фактического (минимального) результата по партии.

Протоколы испытаний анкеров — обязательная часть исполнительной документации. Без подтверждённой несущей способности крепления монтаж основной массы кронштейнов не начинается. Именно поэтому особое внимание испытаниям уделяется на газобетоне и пустотелом кирпиче, где разброс прочности максимален.

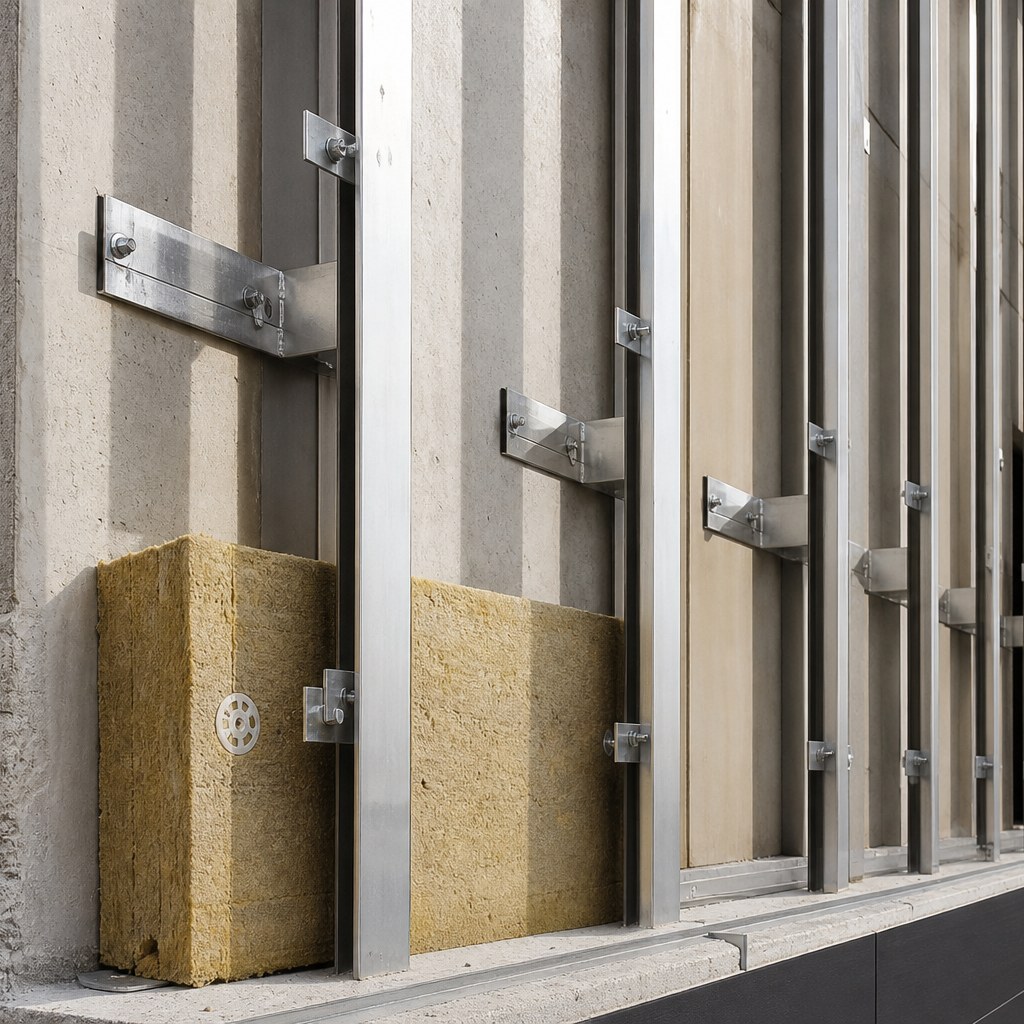

Шаг кронштейнов и краевые расстояния

Шаг кронштейнов по вертикали и горизонтали определяется расчётом из условия восприятия ветровой нагрузки и веса облицовки. Чем слабее основание, тем чаще приходится устанавливать кронштейны, чтобы снизить нагрузку на одну точку. На бетоне шаг может составлять 600–1000 мм по вертикали, на газобетоне — заметно меньше, с переходом части нагрузки на межэтажные перекрытия. Краевые расстояния (от анкера до края проёма, угла здания, температурного шва) нормируются производителем крепежа: их сокращение ведёт к скалыванию кромки основания и резкому падению несущей способности. У углов и проёмов, где ветровая нагрузка максимальна, кронштейны устанавливаются с уплотнённым шагом.

Разделы по типам оснований

Ниже — подробные руководства по креплению вентилируемого фасада для каждого типа строительного основания. Выберите ваш материал стены, чтобы узнать конкретные анкеры, схемы и требования к испытаниям.

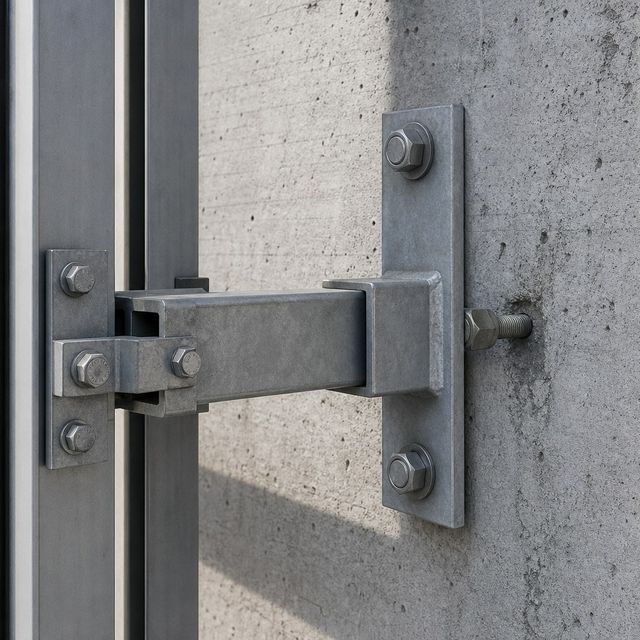

• Крепление вентилируемого фасада в бетонные стены — высоконесущее основание: распорные и химические анкеры, минимальные краевые расстояния, оптимальный шаг кронштейнов и узлы для монолита и сборного железобетона.

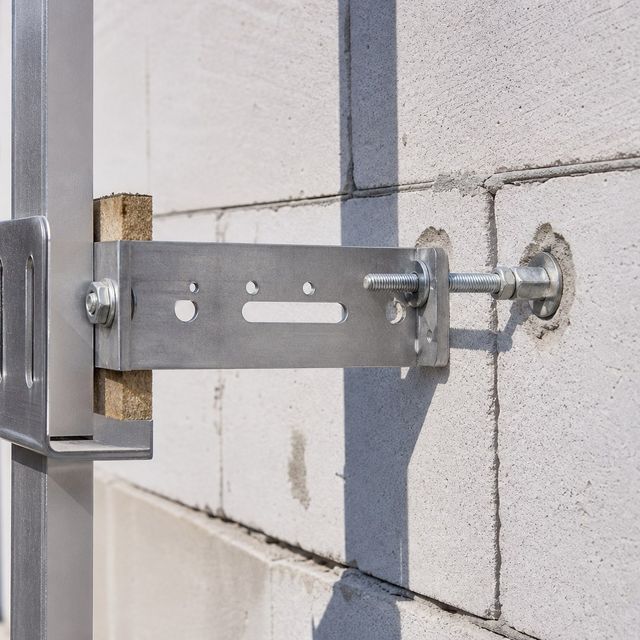

• Крепление вентфасада в газобетонные блоки — низкопрочное ячеистое основание: обязательные химические анкеры со спецгильзами и рамные дюбели, межэтажное крепление, расширенная программа испытаний на вырыв.

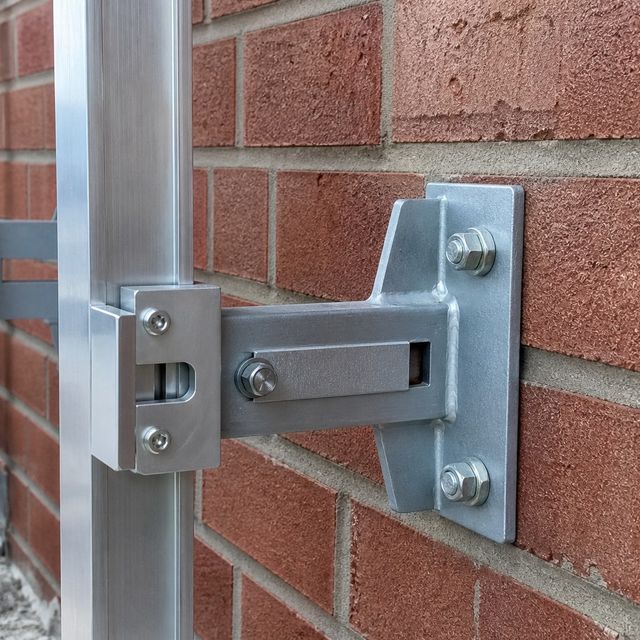

• Крепление вентфасада в стены из керамического кирпича — полнотелый и пустотелый кирпич: химический анкер с сетчатой гильзой для пустот, анкеровка в тело кирпича, особенности кладочного раствора.

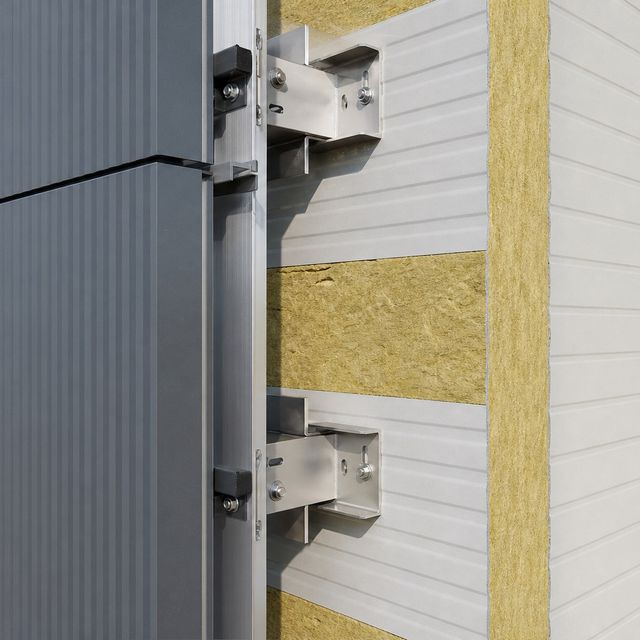

• Крепление навесного вентфасада в трёхслойные сэндвич-панели — крепление к несущему каркасу и прогонам, недопустимость анкеровки в обшивку, борьба с термомостами и особые узлы примыкания.

Подсистема REVENTAL и услуги ООО «Дилэнд»

Мы применяем собственную фасадную подсистему REVENTAL — кронштейны, профили и крепёж, рассчитанные на полный диапазон оснований и облицовок. BIM-моделирование позволяет заранее увязать раскладку облицовки, узлы крепления и точки анкеровки с конструктивом здания. Производственная база ООО «Дилэнд» выпускает элементы облицовки, а монтажные бригады выполняют монтаж, шеф-монтаж и технадзор. Облицовка — любая (керамогранит, фиброцемент, HPL, металлокассеты, линеарные панели), а цены — на уровне заводов-изготовителей. Фирменный магазин материалов: вентилируемые-фасады.москва.

Типичные ошибки при креплении вентфасада к основанию

• Применение распорных анкеров в газобетоне и пустотелом кирпиче — разрушение основания и потеря несущей способности.
• Отказ от натурных испытаний анкеров на вырыв — крепление «по таблице» без учёта фактической прочности стены.
• Анкеровка в кладочный шов вместо тела кирпича или блока.
• Нарушение краевых и межосевых расстояний у проёмов и углов.
• Пренебрежение очисткой отверстия перед установкой химического анкера — снижение адгезии в разы.
• Крепление кронштейнов в обшивку сэндвич-панели вместо несущего каркаса.
• Игнорирование термомоста и точки росы в узлах крепления.

Обслуживание и долговечность фасада

Навесной вентилируемый фасад на корректно подобранном креплении служит десятилетиями практически без обслуживания. Периодически (раз в 1–2 года) выполняется визуальный осмотр узлов крепления, контроль состояния анкеров в зонах повышенных нагрузок, проверка целостности облицовки и герметичности примыканий. Коррозионно-стойкий крепёж (нержавеющая сталь, оцинковка с полимерным покрытием) и алюминиевая подсистема обеспечивают ресурс, сопоставимый со сроком службы здания.

Факторы, влияющие на стоимость

• Тип основания — газобетон и пустотелый кирпич требуют более дорогих химических анкеров и большего числа точек.
• Высотность и ветровая нагрузка — увеличивают плотность кронштейнов.
• Тип и вес облицовки — керамогранит тяжелее, чем металлокассеты.
• Объём и сложность узлов (проёмы, углы, парапеты, откосы).
• Объём испытаний анкеров и исполнительной документации.
• Толщина и тип утеплителя по теплотехническому расчёту.

Частые вопросы

Зачем подбирать крепление под тип основания, если анкер «универсальный»?

Универсальных анкеров, одинаково работающих в бетоне и газобетоне, не существует. Несущая способность узла зависит от прочности материала стены, поэтому анкер, схема и шаг кронштейнов подбираются и подтверждаются испытаниями для каждого основания отдельно.

Обязательны ли испытания анкеров на вырыв?

Да. Натурные испытания на объекте подтверждают фактическую несущую способность и оформляются протоколами. Это требование нормативов и обязательная часть исполнительной документации, особенно критичная для газобетона и пустотелого кирпича.

Можно ли крепить вентфасад в кладочный шов?

Нет. Анкер должен входить в тело кирпича или блока. Раствор шва имеет нестабильную и заниженную прочность, крепление в шов не обеспечивает проектной несущей способности.

Работаете ли вы по Москве и Московской области?

Да, ООО «Дилэнд» проектирует, поставляет и монтирует вентилируемые фасады под ключ по всей Москве и Московской области с техсопровождением на всех стадиях.
