Монтаж несущих кронштейнов вентилируемого фасада
Монтаж несущих кронштейнов вентилируемого фасада — это базовый силовой этап устройства вентфасада, на котором к несущей стене закрепляются опорные элементы подсистемы, воспринимающие собственный вес облицовки, утеплителя и ветровые нагрузки. От точности и качества этого этапа зависят геометрия всей плоскости фасада, его несущая способность и долговечность. ООО «Дилэнд» выполняет монтаж кронштейнов вентилируемого фасада в Москве и Московской области под ключ с 2008 года: с подбором анкерного крепежа под конкретное основание, устройством терморазрыва и обязательными испытаниями анкеров на вырыв. Материал адресован техническим заказчикам, генподрядчикам и проектировщикам, которым важны технология, контроль качества и соответствие нормативам.
Назначение и роль кронштейнов в подсистеме вентфасада

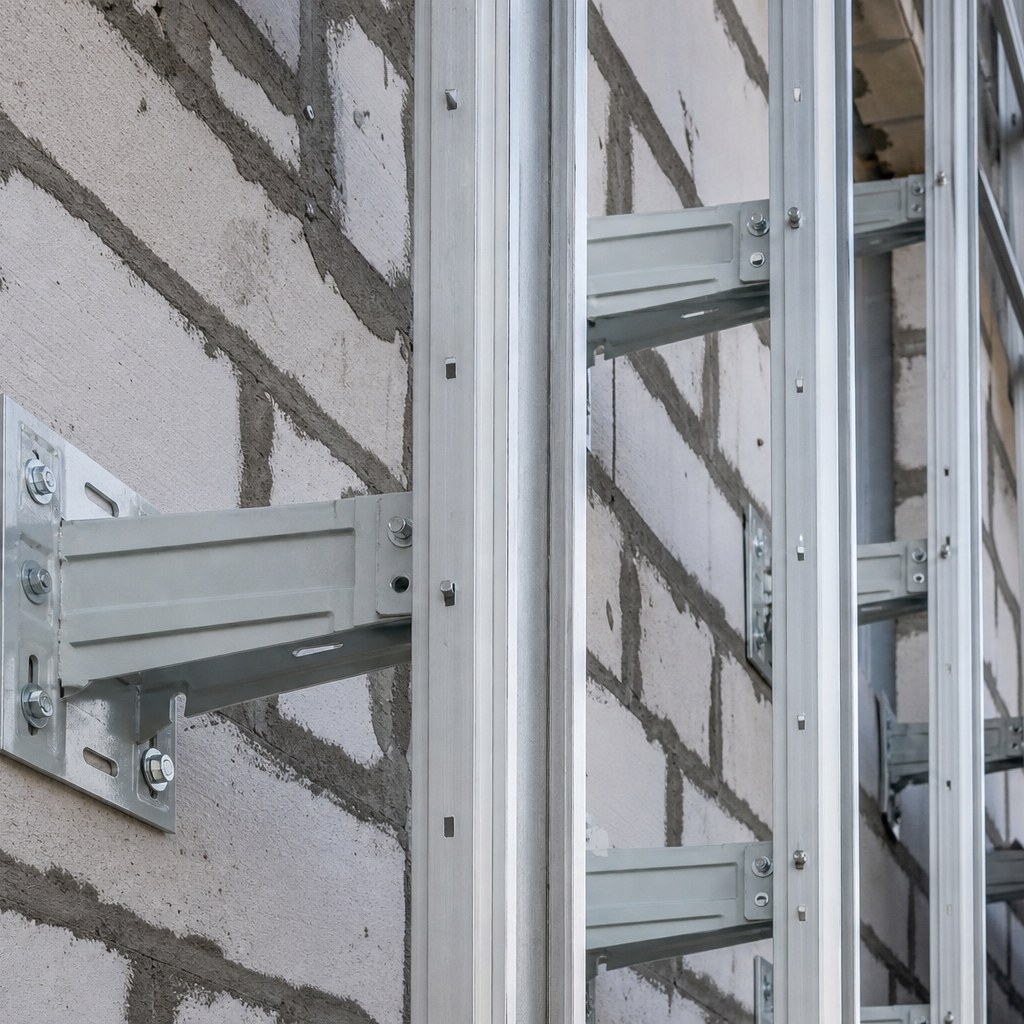

Кронштейн — это L- или U-образный металлический элемент, который крепится к стене анкером и выносит направляющий профиль на расчётное расстояние, формируя пространство под утеплитель и вентиляционный зазор. Через кронштейны на основание передаются два типа усилий: вертикальная нагрузка от веса конструкции и горизонтальная (ветровой отсос и давление). Поэтому шаг, типоразмер и крепёж кронштейнов всегда определяются статическим расчётом подсистемы, а не «по аналогии». В подсистеме REVENTAL применяются кронштейны из алюминиевых сплавов и оцинкованной/нержавеющей стали с антикоррозийной защитой и заводскими допусками.
Типы кронштейнов: опорные и опорно-несущие
В навесном вентилируемом фасаде применяются две функциональные группы кронштейнов, которые работают в паре и не взаимозаменяемы.
| Тип кронштейна | Воспринимаемые нагрузки | Особенности крепления |
|---|---|---|
| Опорно-несущий (несущий) | Вертикальная (вес фасада) + горизонтальная (ветер) | Жёсткое неподвижное соединение с направляющей; устанавливается в опорных точках, фиксирует профиль от вертикального смещения. |
| Опорный (ветровой) | Только горизонтальная (ветровое давление и отсос) | Подвижное соединение через овальные отверстия, позволяет профилю свободно удлиняться при температурных деформациях. |
Правильное чередование опорно-несущих и опорных кронштейнов исключает накопление термических напряжений в направляющих, коробление и «хлопки» облицовки. На каждую вертикальную направляющую, как правило, приходится одна несущая точка и несколько ветровых — распределение задаётся проектом.
Анкерный крепёж под разные основания
Главный фактор надёжности узла — соответствие анкера материалу основания. Один и тот же кронштейн на бетоне, газобетоне и кирпиче крепится принципиально разным крепежом, с разной расчётной несущей способностью. Подбор крепежа выполняется по протоколам производителя анкеров и подтверждается натурными испытаниями на объекте.
| Основание | Тип крепежа | Что учитывать |
|---|---|---|
| Тяжёлый бетон, монолит | Металлический распорный или забивной анкер, химический анкер | Высокая несущая способность; контроль глубины и отсутствия пустот/арматуры в зоне сверления. |
| Полнотелый кирпич | Распорный анкер, химический анкер | Не сверлить в шов кладки; крепление в тело кирпича. |
| Пустотелый кирпич, керамоблок | Химический анкер с сетчатой гильзой, фасадный дюбель для пустотелых | Распорные анкеры неэффективны; обязательна заполняющая гильза. |
| Газобетон, пенобетон | Специальный анкер для ячеистого бетона, химический анкер | Низкая прочность основания; увеличенный шаг и обязательные испытания на вырыв. |
Для газобетона и старой кирпичной кладки паспортные значения крепежа часто не достигаются, поэтому несущая способность всегда подтверждается фактическими испытаниями до начала массового монтажа.
Терморазрыв под кронштейном
Металлический кронштейн, прижатый к стене, образует мостик холода: через него тепло уходит из помещения, а на внутренней поверхности стены возможен конденсат и промерзание. Чтобы прервать теплопроводный путь, между кронштейном и стеной устанавливается терморазрывная прокладка.
- Паронитовая прокладка — недорогой и распространённый вариант, устойчива к температуре и сжатию.
- Полиамидная (стеклонаполненный полиамид) прокладка — более низкая теплопроводность, стабильная геометрия, применяется в энергоэффективных решениях.
Прокладка устанавливается на каждый кронштейн без пропусков. Отсутствие терморазрыва — одна из самых частых причин теплотехнических дефектов фасада.

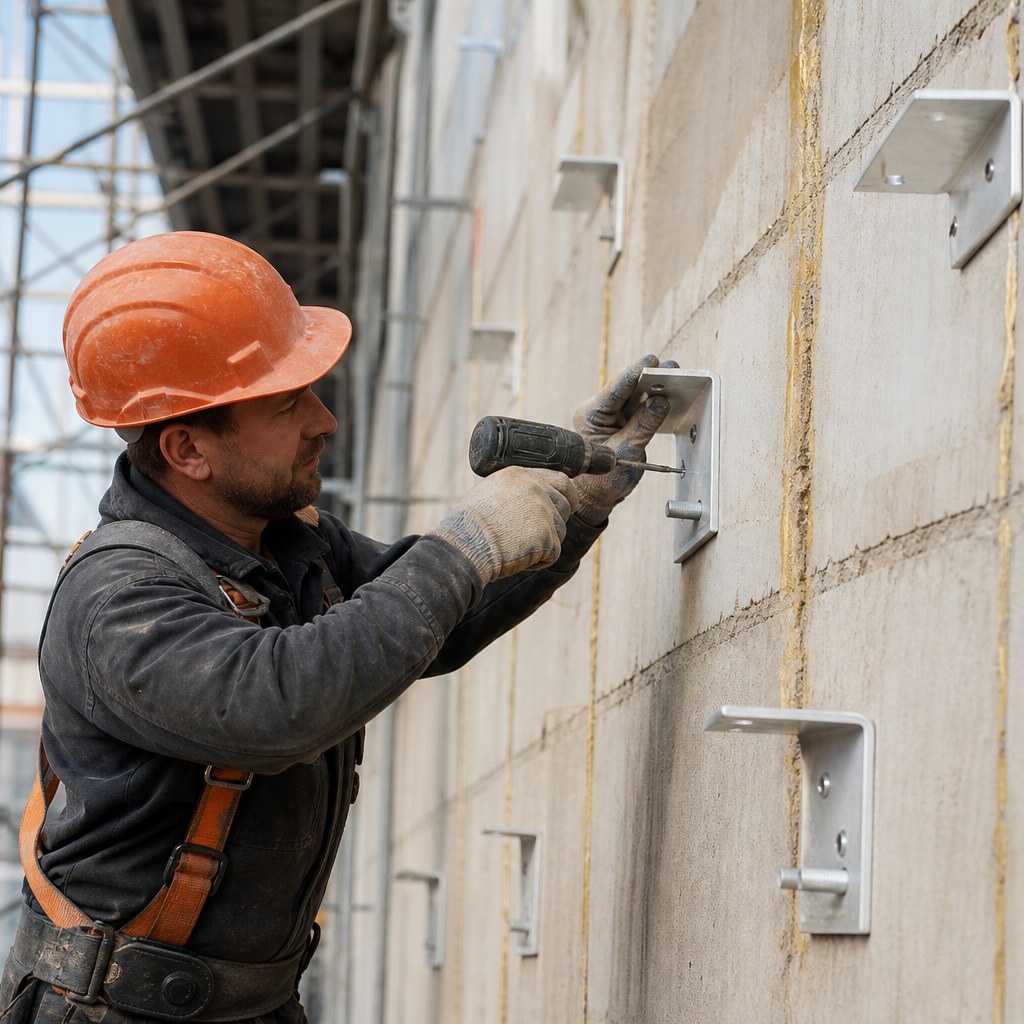

Последовательность монтажа кронштейнов по разметке
Кронштейны устанавливаются строго по предварительно вынесенной разметке (см. этап подготовки и разметки фасада). Технологическая последовательность:
- Перенос осей кронштейнов на стену по проектной раскладке с лазерным контролем плоскости фасада.
- Сверление отверстий под анкер на проектную глубину; продувка/очистка отверстия от пыли (критично для химического анкера).
- Установка терморазрывной прокладки на тыльную сторону кронштейна.
- Установка кронштейна и фиксация анкером с контролем момента затяжки.
- Контроль выноса кронштейна и положения относительно проектной плоскости.
- Выборочные испытания анкеров на вырыв до набора массового объёма.
- Освидетельствование скрытых работ с оформлением акта.
Шаг и раскладка кронштейнов
Шаг кронштейнов по вертикали и горизонтали — расчётная величина. Он зависит от веса облицовки, высоты и этажности здания, ветрового района, типа основания и несущей способности крепежа. Типовой горизонтальный шаг направляющих составляет 400–600 мм, вертикальный шаг кронштейнов на направляющей — 500–1000 мм, но эти значения всегда уточняются расчётом подсистемы. На углах здания, у проёмов и в зонах повышенного ветрового отсоса шаг уменьшается. Раскладка фиксируется в рабочей документации и в схеме монтажа; самовольное увеличение шага «для экономии» недопустимо — это прямая перегрузка узлов.
Испытания анкеров на вырыв
Перед массовым монтажом на каждом характерном участке основания проводятся натурные испытания анкеров на вырывающую нагрузку. Цель — подтвердить фактическую несущую способность связки «анкер–основание» на конкретной стене, а не по паспорту. Испытания выполняются калиброванным гидравлическим прибором; результаты оформляются протоколом и хранятся в исполнительной документации. Если фактическое усилие вырыва ниже расчётного, проектное решение корректируется: меняется тип анкера, увеличивается глубина заделки или уменьшается шаг кронштейнов.
Допуски и контроль качества
Качество монтажа кронштейнов контролируется пооперационно и фиксируется в журнале работ и актах освидетельствования скрытых работ. Ключевые контролируемые параметры:
| Параметр | Типовое требование | Метод контроля |
|---|---|---|
| Положение кронштейна по разметке | в пределах допуска проекта | лазерный нивелир, рулетка |
| Вынос кронштейна (плоскость фасада) | по проекту, без «волны» | лазер, натянутый шнур |
| Момент затяжки анкера | по данным производителя крепежа | динамометрический ключ |
| Усилие вырыва анкера | не ниже расчётного значения | протокол натурных испытаний |
| Наличие терморазрыва | на каждом кронштейне | визуально, акт скрытых работ |
| Глубина заделки анкера | по проекту | замер, контроль при сверлении |
Типовые ошибки при монтаже кронштейнов
- Отсутствие терморазрывной прокладки под кронштейном — мостики холода и конденсат на стене.
- Применение крепежа, не соответствующего основанию (распорный анкер в газобетон или в шов кладки).
- Установка анкеров без испытаний на вырыв — риск скрытой недостаточной несущей способности.
- Нарушение проектного шага и раскладки кронштейнов — перегрузка узлов и провисание подсистемы.
- Сверление с попаданием в пустоты, арматуру или без очистки отверстия — снижение усилия анкера.
- Несоблюдение момента затяжки — недотяжка или разрушение основания при перетяжке.
- Смешение функций опорных и опорно-несущих кронштейнов — отсутствие компенсации термических деформаций.
Техника безопасности работ на высоте
Монтаж кронштейнов относится к работам на высоте и ведётся по наряду-допуску. ООО «Дилэнд» обеспечивает аттестованные средства подмащивания (леса, фасадные люльки и подъёмники), страховочные системы, ограждение опасной зоны внизу и контроль метеоусловий (скорость ветра, обледенение). Сверление и сопутствующие операции выполняются с применением СИЗ; персонал проходит инструктаж, работы ведутся по утверждённому плану производства работ.
Нормативная база
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Требования пожарной безопасности к наружным фасадным системам. |
| СП 2.13130 | Обеспечение огнестойкости объектов защиты, требования к наружным стенам. |
| СП 48.13330 «Организация строительства» | Порядок производства работ, строительный контроль, исполнительная документация. |
| СП 70.13330 | Несущие и ограждающие конструкции, допуски при монтаже. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия. |
Раздел: Монтаж навесного вентилируемого фасада.
Смотрите также
- Подготовка и разметка фасада под вентфасад
- Укладка утеплителя и ветровлагозащитной мембраны вентфасада
- Монтаж направляющих и профилей вентфасада
- Монтаж облицовочных панелей вентилируемого фасада
Частые вопросы
Какой шаг кронштейнов выбрать?
Шаг определяется расчётом подсистемы и зависит от веса облицовки, высоты здания, ветрового района и материала основания. Типовой горизонтальный шаг направляющих — 400–600 мм, но на углах и у проёмов он уменьшается. «По аналогии» шаг не назначается.
Зачем нужны испытания анкеров на вырыв?
Они подтверждают фактическую несущую способность крепежа в конкретной стене. Особенно важны для газобетона и старой кирпичной кладки, где паспортные значения анкеров могут не достигаться. Результаты оформляются протоколом.
Обязателен ли терморазрыв под каждым кронштейном?
Да. Терморазрывная прокладка (паронит или полиамид) устанавливается на каждый кронштейн без пропусков, чтобы исключить мостики холода и конденсат на внутренней поверхности стены.
Чем опорный кронштейн отличается от опорно-несущего?
Опорно-несущий воспринимает вес фасада и ветер, жёстко фиксируя направляющую; опорный воспринимает только ветровую нагрузку и допускает подвижность профиля для компенсации температурных деформаций.
Можно ли крепить кронштейны в газобетон?
Да, но только специальным крепежом для ячеистого бетона или химическим анкером, с увеличенным шагом и обязательными испытаниями на вырыв. Распорные анкеры в газобетоне неэффективны.
