Вентилируемые фасады по функциональному назначению здания (123-ФЗ)
Вентилируемый фасад — это конструкция, безопасность которой напрямую зависит от функционального назначения здания и его класса пожарной опасности по Федеральному закону № 123-ФЗ. Подбирая вентфасад для объекта в Москве и Московской области, мы в ООО «Дилэнд» отталкиваемся не только от архитектуры и бюджета, но прежде всего от того, кто и как будет находиться в здании: детский сад, больница, школа, многоквартирный дом, торговый центр, офис, производственный корпус или частный коттедж. Именно функциональное назначение определяет допустимые группы горючести облицовки и утеплителя, необходимость и шаг противопожарных рассечек в воздушном зазоре, а также класс пожарной опасности фасадной системы в целом.
Этот раздел — навигационный «хаб» по пожарной классификации навесных фасадных систем (НФС). Здесь мы систематизируем требования 123-ФЗ «Технический регламент о требованиях пожарной безопасности», своды правил СП 2.13130 и СП 4.13130, а также методики огневых испытаний фасадов по ГОСТ 31251 и ГОСТ Р 58154. Ниже вы найдёте сводные таблицы соответствия классов функциональной пожарной опасности зданий (Ф1.1–Ф5) требованиям к материалам, а также переходы к четырём специализированным подразделам.
Что такое классы функциональной пожарной опасности по 123-ФЗ
Федеральный закон № 123-ФЗ делит все здания и сооружения на классы функциональной пожарной опасности в зависимости от их назначения, особенностей размещения людей и режима пребывания. Это базовая классификация, от которой зависит почти всё в проектировании пожаробезопасного вентилируемого фасада. Чем выше риск для жизни людей (например, маломобильное или спящее население, дети, пациенты), тем строже требования к негорючести фасадных материалов и тем меньше свободы у проектировщика в применении горючих облицовок.
- Ф1 — здания для постоянного и временного проживания людей. Подразделяется на: Ф1.1 — детские дошкольные учреждения, специализированные дома престарелых и инвалидов, больницы, спальные корпуса интернатов; Ф1.2 — гостиницы, общежития, санатории; Ф1.3 — многоквартирные жилые дома; Ф1.4 — одноквартирные жилые дома, в том числе блокированные (частное домостроение).
- Ф2 — зрелищные и культурно-просветительные учреждения: театры, кинотеатры, концертные залы, музеи, спортивные сооружения с трибунами.
- Ф3 — здания организаций по обслуживанию населения: предприятия торговли, общественного питания, вокзалы, поликлиники, банки, физкультурно-оздоровительные комплексы.
- Ф4 — здания образовательных, научных и проектных организаций, органов управления, офисов. Ф4.1 — школы, организации дополнительного образования детей, профессиональные образовательные организации; Ф4.2 — вузы, учреждения повышения квалификации; Ф4.3 — офисы, проектные организации, банки, редакции; Ф4.4 — пожарные депо.
- Ф5 — здания производственного и складского назначения, лаборатории, мастерские, стоянки автомобилей, склады.
Для вентилируемых фасадов ключевыми «контрольными точками» становятся прежде всего здания класса Ф1.1 (дети, больные, маломобильные) и высотные здания любого назначения — здесь требования наиболее жёсткие. Для частного дома (Ф1.4) требования заметно мягче, что открывает доступ к широкой палитре материалов, включая горючие планкен и древесину.
Класс пожарной опасности фасадной системы и группы горючести материалов
Сам вентилируемый фасад как конструкция оценивается по классу пожарной опасности. Для подавляющего большинства ответственных объектов проектным требованием является класс К0 — непожароопасная фасадная система. Этот класс присваивается системе по результатам натурных огневых испытаний фрагмента фасада по методике ГОСТ 31251 (и в части номенклатуры — по ГОСТ Р 58154). Важно понимать: класс К0 относится именно к системе в сборе (кронштейны, профили, утеплитель, ветрозащита, облицовка, узлы примыканий), а не к отдельному материалу. Заменить в сертифицированной системе один компонент на «похожий» нельзя — это аннулирует область применения.
Отдельные материалы характеризуются группой горючести по ГОСТ 30244:
- НГ — негорючие материалы. К ним относятся минеральная (каменная, базальтовая) вата, керамогранит, фиброцементные плиты соответствующих марок, металлические кассеты и линеарные панели, натуральный камень. Это основа для пожароопасных объектов.
- Г1 — слабогорючие; Г2 — умеренногорючие; Г3 — нормальногорючие; Г4 — сильногорючие. К группам Г1–Г4 относятся алюминиевые композитные панели (АКП) в зависимости от типа сердечника, ХПЛ-панели (HPL), термодревесина, планкен из лиственницы, ДПК.
Для зданий класса Ф1.1 и для высотных зданий применяется максимально консервативный подход: утеплитель — только НГ (минеральная вата на базальтовой основе с плотностью, предназначенной для фасадного применения), облицовка — НГ. Для алюминиевых композитных панелей на ответственных объектах требуется сердечник с минеральным наполнением группы НГ или Г1 (маркировка FR — fire retardant), тогда как панели с полиэтиленовым сердечником (PE, группа Г4) на фасадах высотных и социальных объектов недопустимы.
Сводная таблица: классы зданий и требования к фасаду
| Класс по 123-ФЗ | Типовые здания | Утеплитель | Облицовка | Рассечки в зазоре |
|---|---|---|---|---|
| Ф1.1 | Детсады, больницы, дома престарелых | Только НГ (минвата) | Только НГ (керамогранит, ФЦ, металл, камень) | Обязательны, повышенный контроль |
| Ф1.2 | Гостиницы, общежития, санатории | НГ | НГ; АКП с сердечником НГ/Г1 (FR) | Обязательны |
| Ф1.3 | Многоквартирные дома | НГ | НГ; для горючих — по высоте и СП | Обязательны |
| Ф1.4 | Частные и блокированные дома | НГ предпочтительно; допустим Г | Допустимы Г (планкен, ХПЛ, дерево) | Рекомендуются |
| Ф2, Ф3 | Зрелищные, торговля, обслуживание | НГ | НГ; АКП FR по проекту | Обязательны |
| Ф4.1 | Школы, доп. образование детей | Только НГ | Только НГ | Обязательны, повышенный контроль |
| Ф4.3 | Офисы, проектные организации | НГ | НГ; АКП FR по высоте | Обязательны |
| Ф5 | Производство, склады | НГ (с учётом категории) | НГ; по технологическим рискам | Обязательны |
Таблица носит обобщающий характер: конкретные решения принимаются по результатам расчёта пожарного риска, с учётом высоты здания, степени огнестойкости, класса конструктивной пожарной опасности и сертифицированной области применения фасадной системы. Любое отклонение должно подтверждаться проектной документацией и заключениями испытательных лабораторий.
Противопожарные рассечки в воздушном зазоре
Воздушный зазор между утеплителем и облицовкой — функциональная необходимость вентфасада (отвод влаги, выравнивание температурно-влажностного режима), но одновременно и потенциальный канал распространения пламени по принципу «дымовой трубы». Поэтому ключевым элементом пожарной безопасности являются противопожарные рассечки (отсечки) в вентилируемом зазоре. Их выполняют из негорючих материалов — полос минеральной ваты повышенной плотности и/или оцинкованной стали в виде коробов и горизонтальных перемычек.
Рассечки устанавливают по проектным решениям в соответствии с СП 2.13130: как правило, по контуру оконных и дверных проёмов, на междуэтажных перекрытиях и в местах противопожарных преград. Их задача — локализовать очаг, не позволив огню и продуктам горения свободно подниматься по зазору на вышележащие этажи. На объектах класса Ф1.1, Ф4.1 и в высотных зданиях контроль за устройством рассечек особенно строг — это один из главных предметов технадзора при монтаже.
Влияние высоты здания на требования к горючести
С ростом высоты здания требования к фасадным материалам последовательно ужесточаются. Если для малоэтажного объекта в ряде случаев допустимы облицовки горючих групп, то по мере увеличения высоты сужается перечень разрешённых материалов, ограничивается или исключается применение композитных панелей горючих групп, и проектным требованием становится применение АКП с минеральным (негорючим) сердечником НГ/Г1 в исполнении FR. Для высотных зданий (как правило, выше 75 м — здания повышенной этажности и высотные) применяется только негорючий комплект: минераловатный утеплитель НГ и облицовка НГ, с усиленной системой противопожарных рассечек и узлов.
Подразделы по функциональному назначению
Чтобы упростить подбор фасадной системы под конкретный объект, мы разделили материал на четыре тематических подраздела. Выберите тот, который соответствует вашему зданию:

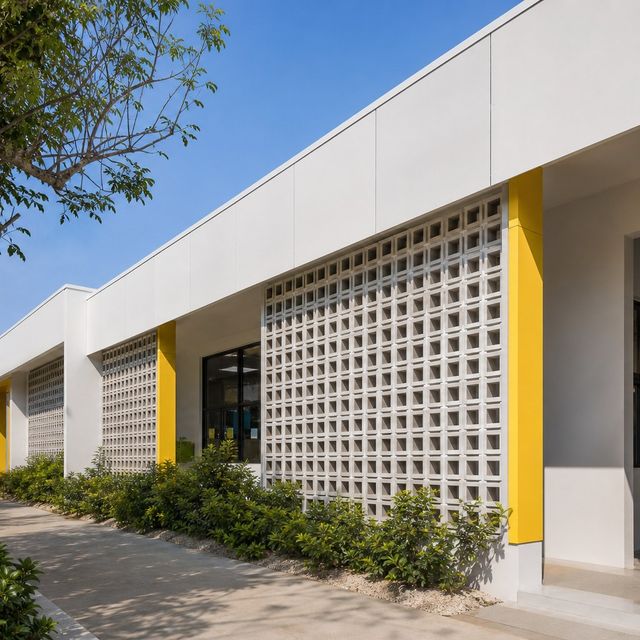

- Вентилируемые фасады зданий классов Ф1.1 и Ф4.1 — детские сады, больницы, дома престарелых, школы и организации дополнительного образования: максимально строгие требования, только негорючие материалы НГ и усиленные рассечки.

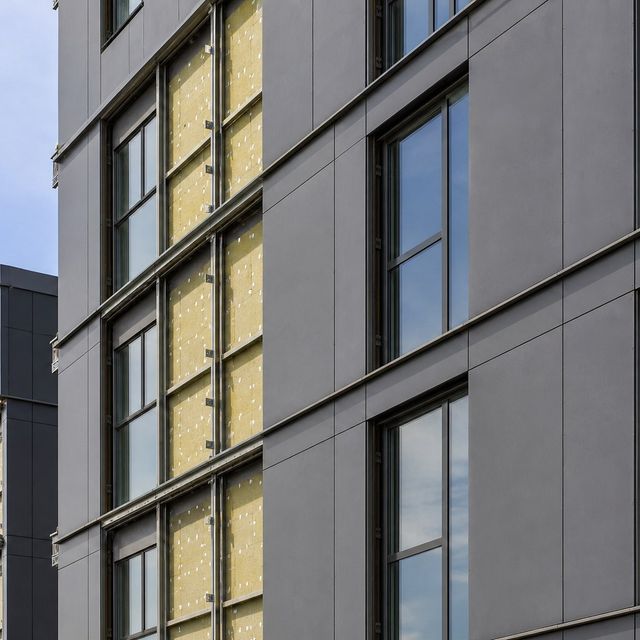

- Вентфасады зданий прочих классов пожарной опасности — гостиницы, многоквартирные дома, торговля, офисы и производство (Ф1.2, Ф1.3, Ф2, Ф3, Ф4.2/4.3, Ф5): сбалансированные решения с учётом назначения и высоты.

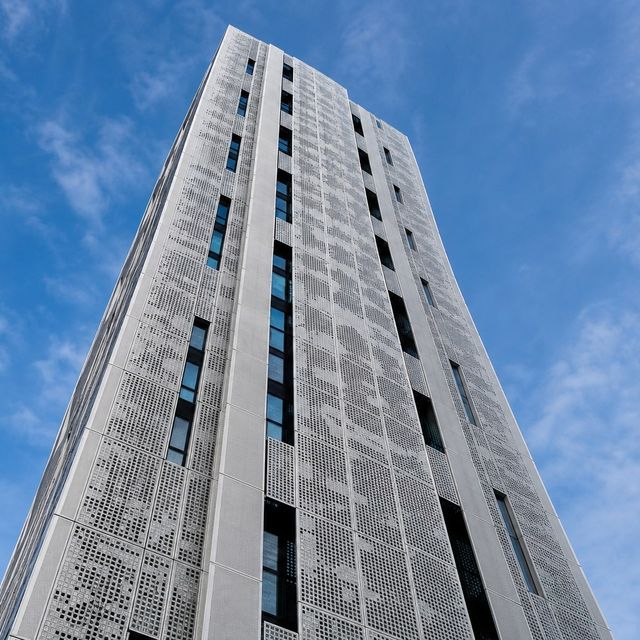

- Вентилируемые фасады высотных зданий — здания повышенной этажности и высотные: только НГ-комплект, АКП с минеральным сердечником FR, усиленная противопожарная защита зазора.

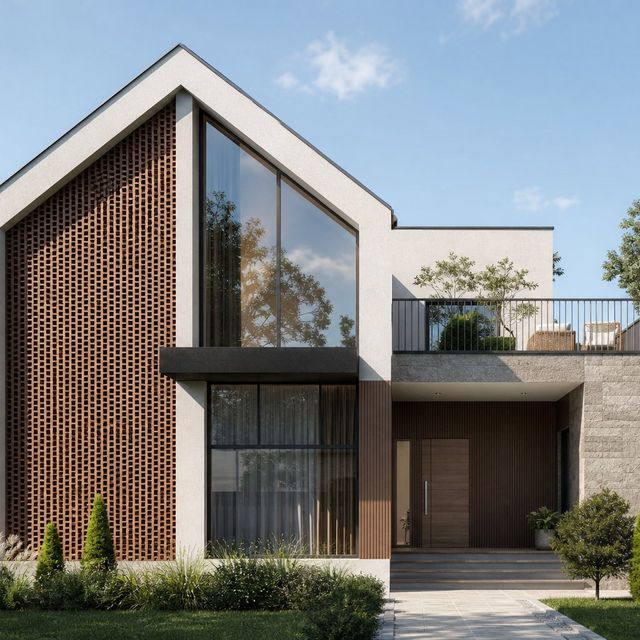

- Вентфасады для частного домостроения — одноквартирные и блокированные дома (Ф1.4): более мягкие требования, допустимы планкен, ХПЛ и древесина с рекомендациями по безопасности.
Почему ООО «Дилэнд»
Компания ООО «Дилэнд» работает на рынке вентилируемых фасадов с 2008 года. Мы выполняем полный цикл под ключ: проектирование (в том числе в BIM), поставку подсистемы REVENTAL и облицовочных материалов собственного производства, монтаж, шеф-монтаж и технический надзор. На всех стадиях — от концепции до сдачи объекта — мы обеспечиваем техническое сопровождение и контролируем соблюдение требований пожарной безопасности по 123-ФЗ. Подобрать сертифицированный комплект облицовки можно в нашем магазине: вентилируемые-фасады.москва.
Особое внимание мы уделяем корректному подбору системы под класс функциональной пожарной опасности здания, расчёту и монтажу противопожарных рассечек, а также документальному подтверждению области применения фасадной системы. Это снимает риски на этапе экспертизы проектной документации и при вводе объекта в эксплуатацию.
Частые вопросы
Какие материалы допустимы для фасада детского сада или больницы (Ф1.1)?
Для зданий класса Ф1.1 применяются только негорючие материалы группы НГ: минераловатный (базальтовый) утеплитель фасадной плотности и негорючая облицовка — керамогранит, фиброцементные плиты, металлические кассеты, натуральный камень. Горючие облицовки и утеплители на таких объектах не используются, а фасадная система должна иметь класс пожарной опасности К0.
Что такое противопожарная рассечка и зачем она нужна?
Это горизонтальная негорючая преграда (короб из оцинкованной стали и/или полоса минеральной ваты) в воздушном зазоре фасада. Она устанавливается у проёмов и на междуэтажных перекрытиях, чтобы зазор не работал как «дымовая труба» и огонь не распространялся вверх между утеплителем и облицовкой. Шаг и расположение рассечек определяются проектом по СП 2.13130.
Можно ли использовать алюминиевые композитные панели на жилом доме?
Можно, но с ограничениями по высоте здания и типу сердечника. На ответственных и высотных объектах требуются панели с минеральным негорючим сердечником группы НГ/Г1 (исполнение FR). Панели с полиэтиленовым сердечником (PE, группа Г4) на таких фасадах недопустимы. Точное решение определяется проектом и сертифицированной областью применения системы.
Что означает класс К0 фасадной системы?
К0 — непожароопасный класс фасадной системы, присваиваемый по результатам натурных огневых испытаний фрагмента фасада по ГОСТ 31251. Класс относится к системе в сборе, поэтому заменять компоненты сертифицированного комплекта произвольно нельзя.
Какими нормами регулируется пожарная безопасность вентфасадов?
Базовый документ — 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Дополнительно применяются СП 2.13130 «Обеспечение огнестойкости объектов защиты», СП 4.13130, методики огневых испытаний по ГОСТ 31251 и номенклатура показателей по ГОСТ Р 58154, а также ГОСТ 30244 (горючесть материалов).
Запроектируем и смонтируем пожаробезопасный вентфасад
ООО «Дилэнд» спроектирует, поставит и смонтирует пожаробезопасный вентилируемый фасад под ключ в Москве и Московской области — с учётом класса функциональной пожарной опасности вашего здания по 123-ФЗ, корректным подбором НГ-материалов и расчётом противопожарных рассечек. Обеспечим техсопровождение и технадзор на всех стадиях. Свяжитесь с нами для расчёта проекта и подбора сертифицированной системы.
