Вентилируемые фасады по способу крепления подсистемы

Вентилируемый фасад (вентфасад) — это многослойная навесная конструкция, в которой облицовка выносится от стены на металлическую подсистему с образованием воздушного зазора. Способ крепления подсистемы напрямую определяет несущую способность всей системы, распределение нагрузок на основание, теплотехнику узлов и итоговую стоимость объекта. В Москве и Московской области, где встречаются и старый кирпичный фонд, и современные монолитно-каркасные здания с лёгким заполнением, выбор схемы крепления кронштейнов становится ключевым инженерным решением ещё на стадии проектирования. ООО «Дилэнд» работает на рынке вентилируемых фасадов с 2008 года и проектирует, поставляет и монтирует вентфасады под ключ с любой облицовкой по ценам заводов, с техническим сопровождением на всех стадиях.

На этой странице раздела мы разбираем два базовых способа крепления подсистемы вентилируемого фасада: межэтажное крепление, при котором кронштейны опираются на торцы перекрытий и межэтажные пояса, и классическое крепление по всей плоскости стены, при котором кронштейны равномерно распределяются по полю несущего основания. Понимание разницы между этими схемами помогает заказчику и проектировщику корректно подобрать систему под конкретное основание, климатическую нагрузку и архитектурную задачу.

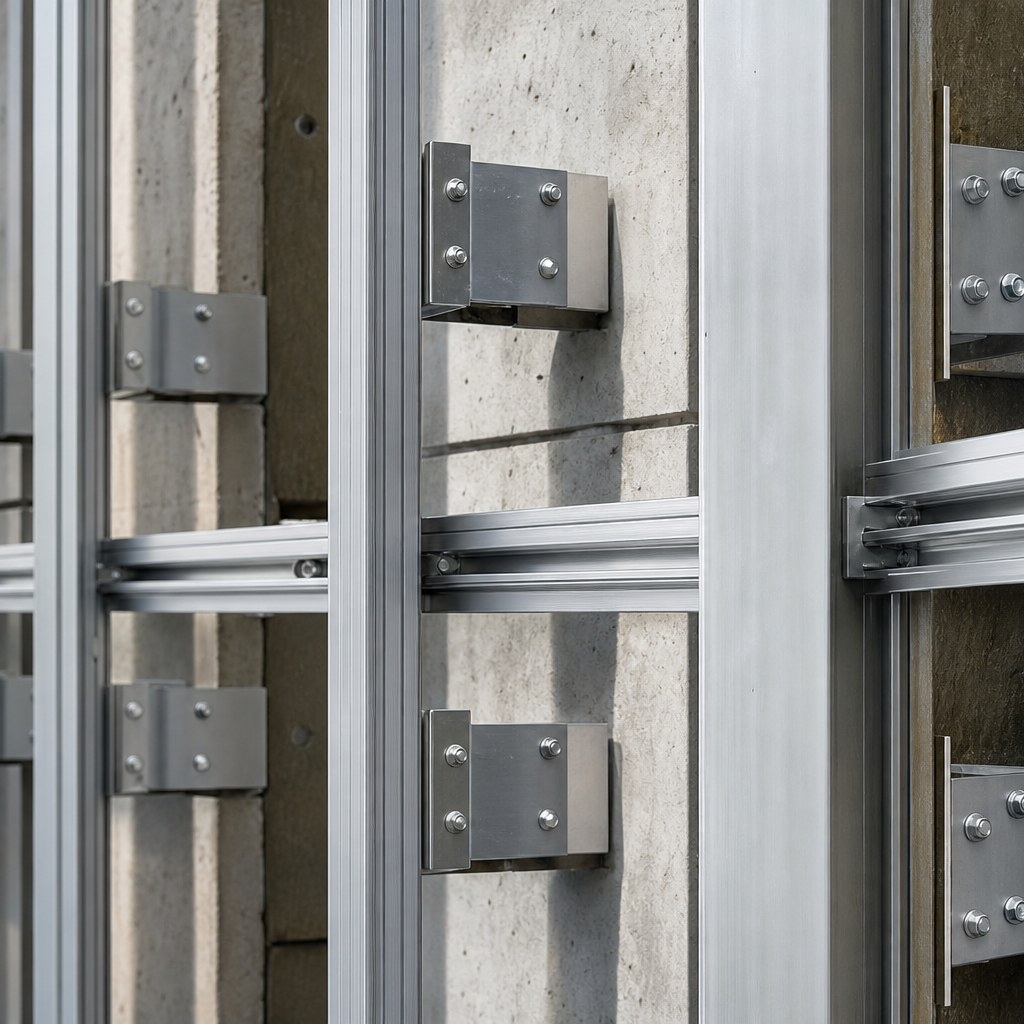

Что такое способ крепления подсистемы и почему он важен

Подсистема вентфасада состоит из кронштейнов (несущих и опорно-несущих), направляющих профилей (вертикальных, реже горизонтальных), крепёжных элементов и термоизолирующих прокладок. Кронштейн — это первый элемент, который воспринимает все виды нагрузок от облицовки и утеплителя и передаёт их на основание здания. Именно от того, куда и как анкеруется кронштейн, зависит, выдержит ли стена расчётные усилия.

Подсистема воспринимает несколько групп нагрузок одновременно:

• Постоянные нагрузки — собственный вес облицовки, профилей, утеплителя и самих кронштейнов. Для керамогранита это около 25–45 кг/м², для натурального камня — до 60–80 кг/м² и выше, для металлокассет и фиброцемента — меньше.
• Ветровые нагрузки — знакопеременные усилия отрыва и прижатия. Для Москвы и МО это I–II ветровой район по СП 20.13330; на высотных зданиях и в угловых зонах ветровое давление существенно возрастает.
• Температурные деформации — линейное расширение алюминиевых и стальных профилей при перепадах температур, которое компенсируется подвижными точками крепления.
• Сейсмические и особые воздействия — для отдельных объектов и регионов учитываются дополнительно.

Если основание прочное и однородное (полнотелый кирпич, тяжёлый бетон), нагрузку можно равномерно «размазать» по плоскости стены — это классическая схема. Если же основание слабонесущее или неоднородное (газобетон, поризованная керамика, навесные стеновые панели, лёгкое заполнение монолитного каркаса), точечный анкер в поле стены может не обеспечить требуемого усилия вырыва — и тогда нагрузку передают на жёсткие перекрытия через межэтажную схему.

Разделы группы: выберите способ крепления

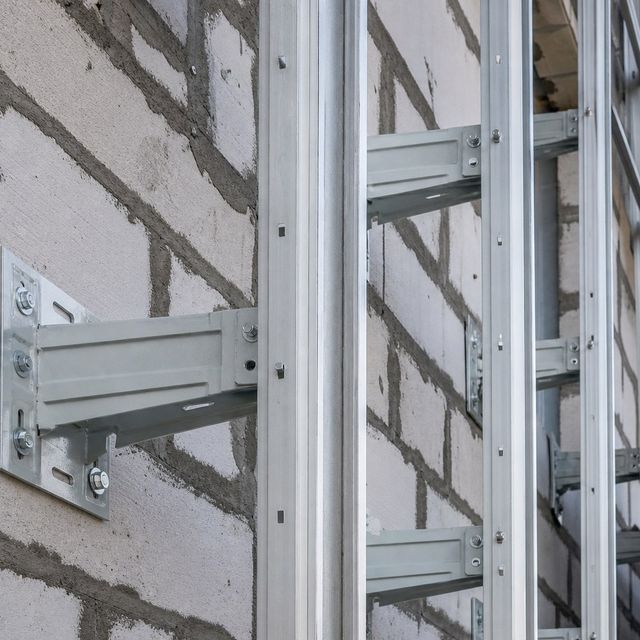

• Межэтажное крепление вентилируемого фасада — кронштейны крепятся в торцы и перекрытия межэтажных поясов, нагрузка передаётся на диски перекрытий. Решение для слабонесущих стен, газобетона, навесных стеновых панелей и монолитного каркаса с лёгким заполнением.

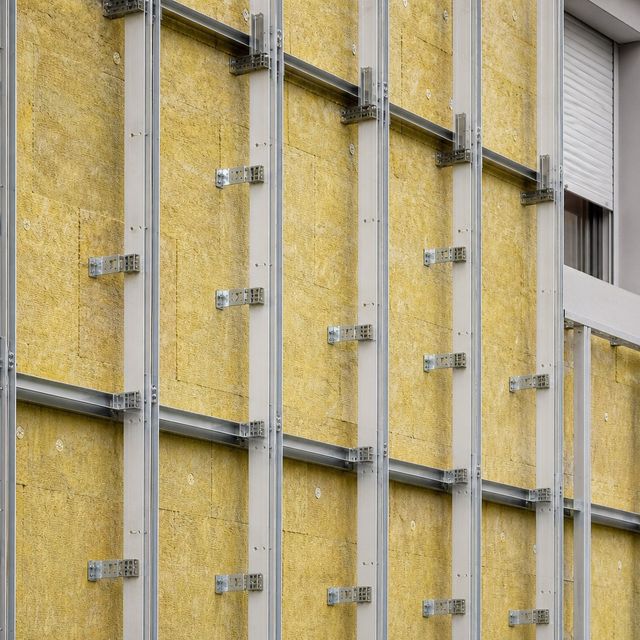

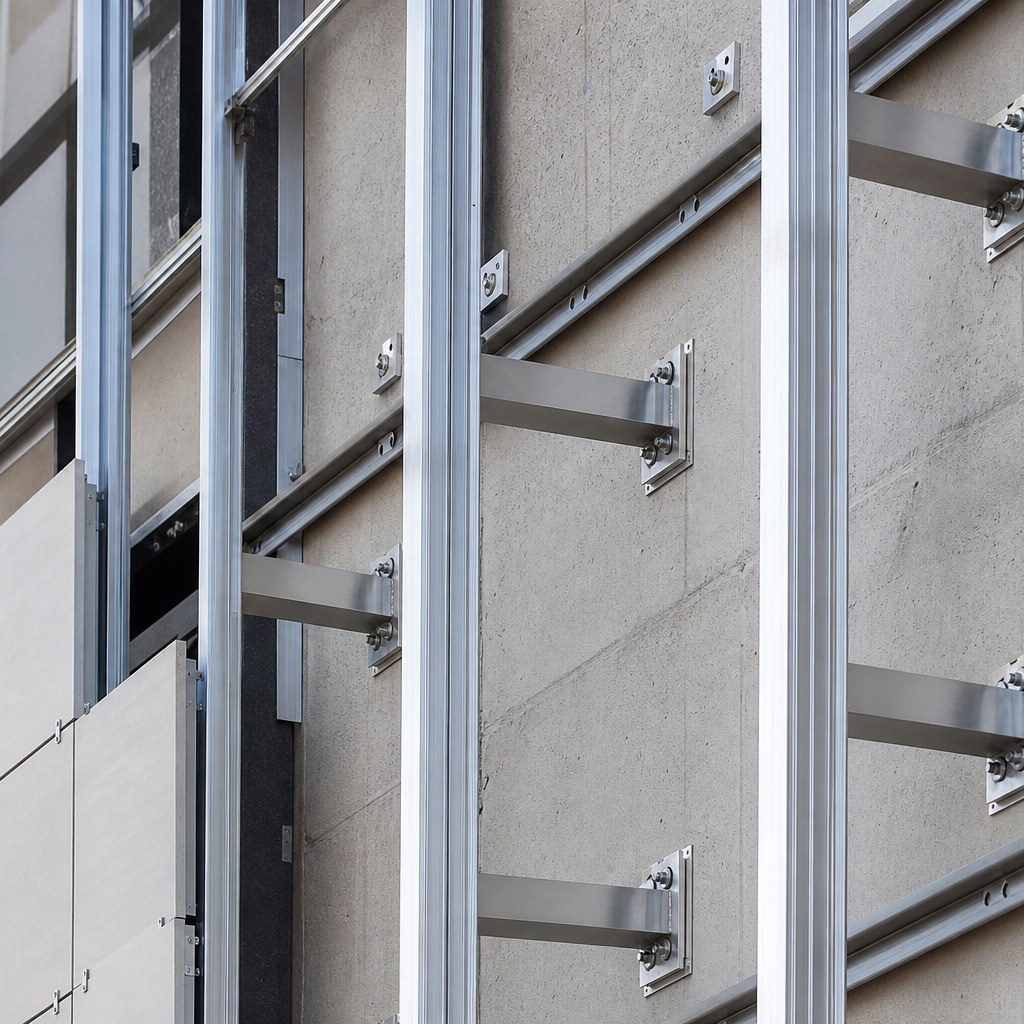

• Классическое крепление вентфасада по всей плоскости — кронштейны равномерно распределяются по полю стены и анкеруются в несущее основание. Базовое и наиболее экономичное решение для прочных однородных стен из кирпича и тяжёлого бетона.

Сравнение двух способов крепления подсистемы

Нагрузки и расчёт несущей способности узла

Любая схема крепления начинается с расчёта. Проектировщик определяет шаг кронштейнов по горизонтали и вертикали, исходя из массы облицовки, ветровой нагрузки и несущей способности анкера в конкретном основании. Расчёт ведётся по предельным состояниям с учётом коэффициентов надёжности. Ключевой параметр — усилие вырыва анкера, которое подтверждается паспортом крепежа и, при необходимости, натурными испытаниями на объекте (pull-out тесты).

1. Определяется вес квадратного метра «пирога»: облицовка + подсистема + утеплитель.
2. Рассчитывается ветровая нагрузка по СП 20.13330 для соответствующего района и высоты, с выделением краевых и угловых зон фасада.
3. Подбирается анкер с подтверждённой несущей способностью в данном основании; для слабонесущих стен это часто становится причиной перехода на межэтажную схему.
4. Назначаются несущие (фиксированные) и опорные (скользящие) точки для компенсации температурных деформаций профилей.

Мостики холода и термоизоляция кронштейна

Кронштейн — это металлический элемент, проходящий сквозь слой утеплителя, поэтому он образует локальный мостик холода. Чем больше кронштейнов на квадратный метр и чем выше их теплопроводность, тем заметнее теплопотери и риск выпадения конденсата на внутренней поверхности стены. Для снижения этих эффектов применяют несколько решений:

• Терморазрывные прокладки между кронштейном и стеной — паронитовые или полиамидные. Полиамид (термопрокладка) имеет низкую теплопроводность и эффективно разрывает тепловой мост, паронит дополнительно компенсирует неровности и работает как демпфер.
• Алюминиевые кронштейны с термоизолирующими вставками вместо сплошного стального профиля.
• Оптимизация шага кронштейнов — минимально достаточное количество точек крепления по расчёту.
• Качественная укладка утеплителя вокруг кронштейна без зазоров и с фиксацией тарельчатыми дюбелями.

Особенно внимательно к мостикам холода относятся при межэтажном креплении, где кронштейны выстраиваются в линии по перекрытиям и могут формировать протяжённые зоны теплопотерь. В классической схеме мостики холода распределены равномерно, но их суммарное количество может быть больше.

Анкеры и крепёж

Выбор анкера — отдельная инженерная задача, зависящая от материала основания:

Узлы и типовые ошибки монтажа

Качество вентфасада определяется не только материалами, но и грамотным исполнением узлов. На практике встречаются типовые ошибки, которых ООО «Дилэнд» избегает за счёт BIM-моделирования и техсопровождения:

• Отсутствие или повреждение терморазрывных прокладок — рост теплопотерь и конденсата.
• Анкер в шов кладки или в пустоту вместо тела основания — потеря несущей способности.
• Жёсткая фиксация всех точек профиля без скользящих узлов — коробление при температурных деформациях.
• Неверный шаг кронштейнов без расчёта ветровой нагрузки в краевых зонах.
• Нарушение вентиляционного зазора (40–50 мм) и его перекрытие утеплителем — потеря эффекта вентилирования.
• Отсутствие ветрозащитной мембраны на минвате низкой плотности.

Нормативная база

Проектирование и монтаж вентилируемых фасадов в России регулируются комплексом документов. Основные из них:

• 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — определяет требования к пожарной безопасности фасадных систем и применению негорючих материалов.
• ГОСТ Р 58154 — конструкции фасадные навесные вентилируемые, общие технические условия.
• СП 2.13130 — обеспечение огнестойкости объектов защиты, требования к фасадным системам.
• СП 20.13330 (актуализированный СНиП) — нагрузки и воздействия, в том числе ветровые.
• СП 50.13330 — тепловая защита зданий, расчёт теплотехники узлов с учётом мостиков холода.

При выборе конкретного способа крепления и материалов ООО «Дилэнд» опирается на действующие редакции этих документов и техническую документацию производителей подсистем.

Подсистема REVENTAL и техсопровождение

ООО «Дилэнд» применяет собственную подсистему REVENTAL, поддерживает обе схемы крепления и подбирает их под конкретное основание. Мы выполняем BIM-моделирование фасада, собственное производство элементов облицовки, монтаж, шеф-монтаж и технадзор. Это позволяет заранее проработать узлы, спецификации и раскладку, а на объекте — обеспечить контроль качества на каждой стадии. Облицовку любого типа (керамогранит, металлокассеты, фиброцемент, натуральный камень, HPL, линеарные панели) можно подобрать в нашем магазине: вентилируемые-фасады.москва.

Факторы стоимости

Итоговая цена вентфасада складывается из нескольких составляющих, и способ крепления влияет на каждую из них:

1. Тип облицовки — самый весомый фактор; камень дороже керамогранита и металлокассет.
2. Материал подсистемы — алюминий дороже оцинкованной стали, но легче и долговечнее.
3. Схема крепления — межэтажная требует усиленных узлов и расчётов, что повышает стоимость.
4. Тип основания — слабонесущие стены требуют специального крепежа и испытаний.
5. Толщина и тип утеплителя — влияет на длину кронштейнов и теплотехнику.
6. Высотность и сложность геометрии — углы, проёмы, эркеры увеличивают расход профиля и труд.

Обслуживание вентилируемого фасада

Навесной вентфасад относится к ремонтопригодным конструкциям: повреждённую плитку или кассету можно заменить локально, не разбирая весь фасад. Рекомендуется периодический осмотр узлов крепления, состояния прокладок, целостности облицовки и чистоты вентиляционного зазора. При корректном монтаже и применении качественной подсистемы срок службы фасадной конструкции составляет десятки лет.

Частые вопросы

Чем межэтажное крепление отличается от классического?

При межэтажном креплении кронштейны опираются на торцы и тело перекрытий, передавая нагрузку на жёсткие диски перекрытий — это нужно для слабонесущих стен. При классической схеме кронштейны равномерно распределяются по полю стены и анкеруются прямо в несущее основание.

Какой способ крепления выбрать для газобетона?

Газобетон имеет низкое усилие вырыва анкера, поэтому для него чаще применяют межэтажное крепление с передачей нагрузки на перекрытия либо специальные анкеры для ячеистого бетона по расчёту и с испытаниями на объекте.

Как способ крепления влияет на теплопотери?

Каждый кронштейн — мостик холода. В межэтажной схеме они концентрируются по линиям перекрытий, в классической — распределены равномерно. Теплопотери снижают терморазрывными паронитовыми или полиамидными прокладками и оптимизацией шага кронштейнов.

Можно ли заказать вентфасад под ключ в Москве и МО?

Да. ООО «Дилэнд» проектирует, поставляет и монтирует вентилируемые фасады под ключ в Москве и Московской области с любой облицовкой по ценам заводов, с техническим сопровождением на всех стадиях.

Какая подсистема используется?

Применяется собственная подсистема REVENTAL, поддерживающая обе схемы крепления, с подбором материалов под конкретное основание и BIM-моделированием узлов.

Рассчитать вентфасад под ключ

Нужен вентилируемый фасад в Москве или Московской области? ООО «Дилэнд» рассчитает, запроектирует, поставит и смонтирует вентфасад под ключ с любой облицовкой по ценам заводов, подберёт оптимальный способ крепления подсистемы под ваше основание и обеспечит техническое сопровождение на всех стадиях. Оставьте заявку — мы подготовим решение и смету под ваш объект.
