Фасадные ламели для вентилируемого фасада

Фасадные ламели — это горизонтальные или вертикальные планки заданного сечения, формирующие лицевой слой навесного вентилируемого фасада с открытыми межламельными зазорами. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует вентилируемый фасад с ламельной облицовкой в Москве и Московской области под ключ: от обмеров и расчёта ветровых нагрузок до шеф-монтажа и технадзора. Ламельный вентфасад в Москве выбирают тогда, когда нужен выраженный архитектурный ритм, солнцезащита и эффективный воздушный зазор за облицовкой при сохранении негорючести наружного слоя. Мы работаем с алюминием и сталью по ценам заводов, применяем собственную подсистему REVENTAL и BIM-моделирование, что снижает риск ошибок на узлах и ускоряет согласование.

Что такое фасадные ламели и где они применяются

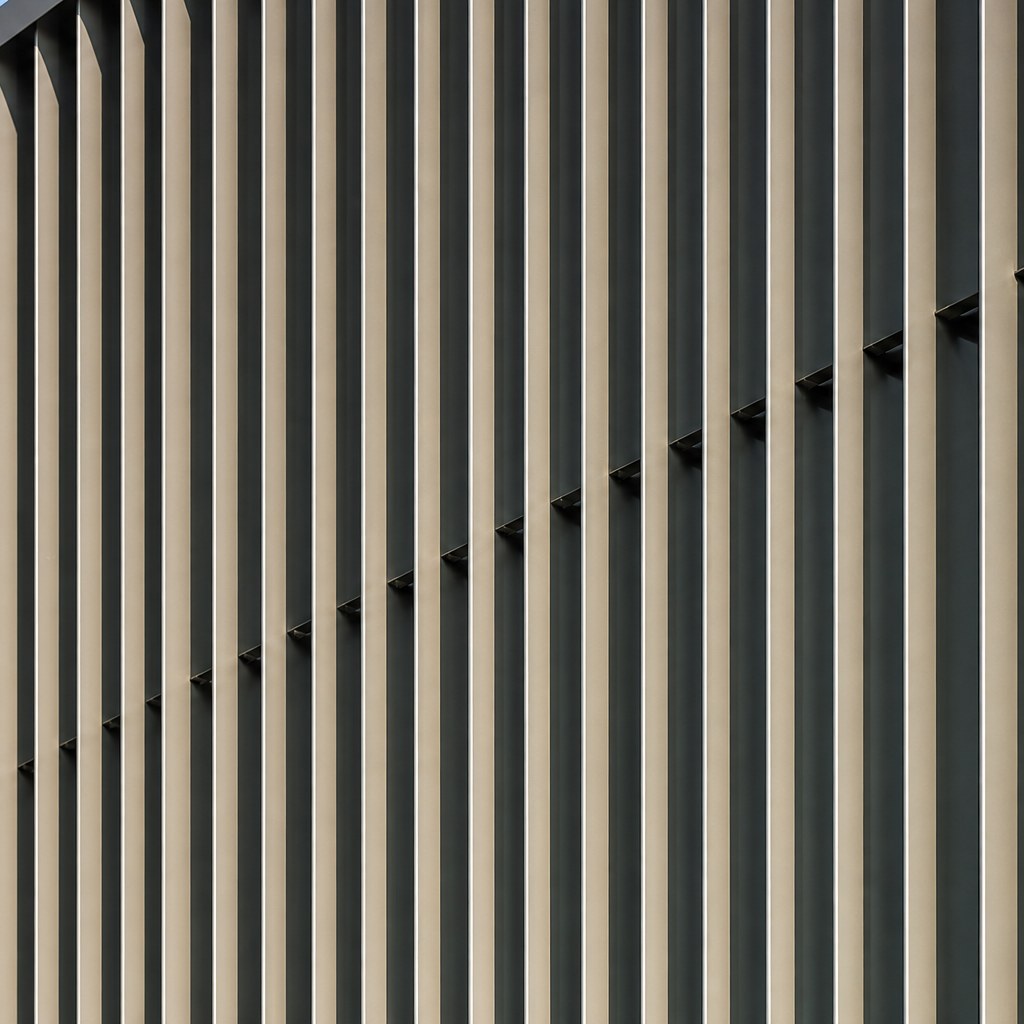

Ламель — это протяжённый профиль постоянного сечения, который крепится к несущей подсистеме с регулярным шагом. Зазоры между ламелями оставляют открытыми, поэтому конструкция одновременно решает несколько задач: защищает утеплитель и стену от прямого дождя, обеспечивает естественную вентиляцию зазора, регулирует инсоляцию и задаёт фасаду пластику. В отличие от сплошной кассетной облицовки, ламельный экран частично проницаем, что предъявляет повышенные требования к гидро- и ветрозащитной мембране утеплителя и к качеству узлов примыканий.

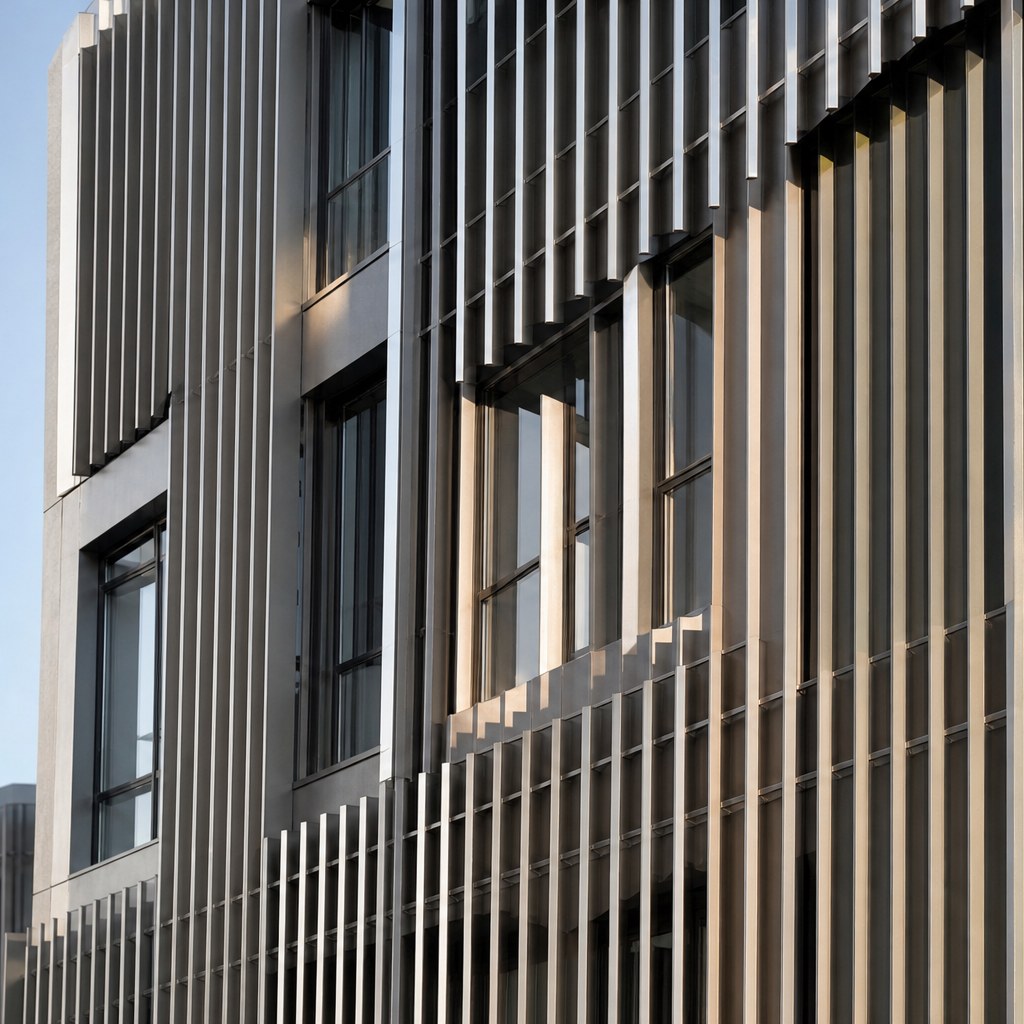

Типовые области применения: административные и офисные здания, торговые центры, паркинги и транспортные сооружения, фасады с солнцезащитной функцией (брисолеи), технические экраны для маскировки инженерного оборудования на кровле и фасаде, входные группы и стилобаты. Вертикальные ламели зрительно увеличивают высоту здания и удобны для отвода воды, горизонтальные подчёркивают протяжённость объёма и работают как козырьки-ламели от прямого солнца.

Геометрия профиля: прессованные и экструдированные ламели

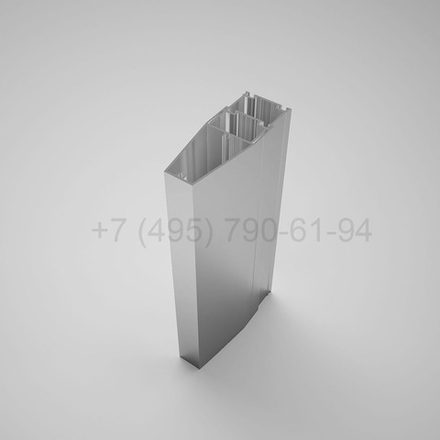

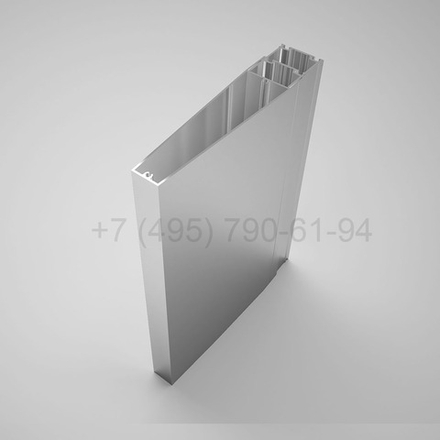

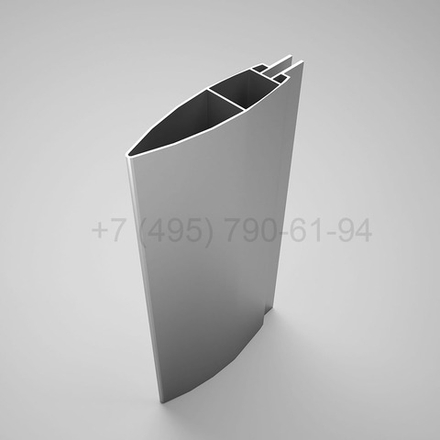

По способу изготовления различают два основных типа профилей. Гнутые (прессованные, роллформинговые) ламели получают холодной прокаткой листа алюминия или стали — это экономичное решение для прямоугольных и С-образных сечений с фиксированной толщиной стенки. Экструдированные алюминиевые ламели формируют выдавливанием через матрицу: такой способ позволяет получать сложные аэродинамические профили (каплевидные, эллиптические, аэрофойл), закладывать пазы под скрытый крепёж и рёбра жёсткости прямо в теле профиля. Экструзия дороже, но даёт большие пролёты и точную геометрию для солнцезащиты.

Материалы и характеристики

Базовые материалы ламелей — алюминиевые сплавы и оцинкованная либо нержавеющая сталь. Алюминий ценят за малый вес, коррозионную стойкость и широкие возможности отделки; сталь — за прочность и экономичность на больших объёмах. Лицевая отделка определяет долговечность цвета и стойкость к УФ: порошковая полимерная окраска (полиэфир, для агрессивной среды — PVDF/фторполимер) или анодирование для алюминия. Для фасадов, попадающих под требования пожарной безопасности, применяют негорючие (НГ) металлические ламели.

Шаг, сечение, ветровые нагрузки и пролёты

Ключевые проектные параметры ламельного фасада — сечение профиля, шаг ламелей по высоте/ширине и максимальный пролёт между точками крепления. Чем больше открытая площадь экрана и шаг, тем выше ветровая нагрузка на отдельную ламель и на кронштейн. Для Москвы и Московской области расчёт ведут по ветровому району с учётом высоты здания, аэродинамических коэффициентов и пульсационной составляющей. Длинные пролёты требуют увеличения толщины стенки, рёбер жёсткости в теле экструдированного профиля или промежуточных опор. Шаг ламелей подбирают исходя из требуемого процента затенения и визуальной плотности экрана.

• Малый шаг и широкая ламель — плотный экран, выше затенение и ветровая нагрузка.
• Большой шаг и узкая ламель — лёгкий ажурный фасад, ниже нагрузка, выше открытость.
• Каплевидный/аэрофойл-профиль — снижает аэродинамическое сопротивление при солнцезащите.

Нормативы и пожарная безопасность

Навесные фасадные системы относятся к пожароопасным элементам наружных стен, поэтому подбор материалов ведётся по требованиям пожарной безопасности. Основные документы, которыми мы руководствуемся: Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ГОСТ Р 58154 на навесные фасадные системы, СП 2.13130 по обеспечению огнестойкости объектов защиты, а также действующие СНиП по проектированию. Металлические ламели (алюминий, сталь) относятся к негорючим (НГ) материалам, что упрощает их применение на зданиях повышенной этажности и на путях эвакуации.

• 123-ФЗ — устанавливает классы пожарной опасности строительных конструкций и требования к фасадным системам.
• ГОСТ Р 58154 — определяет общие технические требования к навесным фасадным системам с воздушным зазором.
• СП 2.13130 — регламентирует обеспечение огнестойкости и пожарную безопасность объектов защиты.

Узлы и подсистема REVENTAL

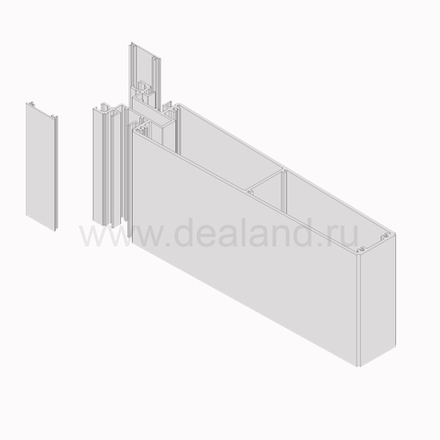

Несущей основой ламельного фасада служит подсистема: кронштейны, крепящиеся к стене через терморазрыв, направляющие и специализированные держатели ламелей (кляммеры, ламеледержатели, кронштейны-гребёнки). ООО «Дилэнд» применяет собственную подсистему REVENTAL, рассчитанную в BIM-модели под конкретную геометрию здания. Крепёж ламелей делаем преимущественно скрытым — профиль защёлкивается или фиксируется в держателе без видимых саморезов на лицевой плоскости, что сохраняет чистоту архитектурного рисунка.

1. Несущая стена → анкер → кронштейн с терморазрывной прокладкой.
2. Утеплитель с гидроветрозащитной мембраной, прижим тарельчатыми дюбелями.
3. Вертикальные/горизонтальные направляющие подсистемы REVENTAL.
4. Ламеледержатели с заданным шагом, скрытая фиксация ламели.
5. Доборные элементы: углы, откосы, парапетные и цокольные узлы.

Цвет: порошковая окраска и анодирование

Цвет ламелей задают порошковой полимерной окраской по каталогу RAL либо анодированием алюминия (натуральный, бронза, шампань, чёрный). Порошок даёт широкую палитру и матовые/глянцевые фактуры; для южных и сильно инсолируемых фасадов рекомендуем фторполимерные покрытия с повышенной стойкостью цвета к УФ. Анодирование формирует износостойкий оксидный слой и подходит для металлической эстетики без перекраски.

Плюсы и минусы ламельного вентфасада

Типовые ошибки при монтаже

• Занижение толщины стенки профиля при больших пролётах — провисание и вибрация ламели на ветру.
• Отсутствие терморазрыва в кронштейнах — мостики холода и конденсат.
• Использование горючей или незащищённой ветрозащитной мембраны под открытым экраном.
• Несоблюдение шага ламеледержателей — неравномерные зазоры и «волна» на фасаде.
• Экономия на доборных элементах в узлах примыканий — протечки и продувание.
• Подбор покрытия без учёта инсоляции — выцветание цвета на южных фасадах.

Обслуживание

Ламельный вентфасад из металла практически не требует ухода. Рекомендуется периодический осмотр узлов крепления, очистка межламельных зазоров от пыли и листвы, контроль состояния ветрозащитной мембраны в зонах сильного дождевого воздействия. Алюминий и сталь с заводским покрытием сохраняют цвет десятилетиями; повреждённые участки покрытия локально подкрашивают совместимым составом.

Факторы стоимости

Цена ламельного вентфасада в Москве и МО складывается из материала и способа изготовления ламели (гнутая или экструдированная), типа отделки (порошок/анодирование/PVDF), сечения и шага, конфигурации подсистемы, высоты здания и сложности узлов, а также объёма доборных элементов. ООО «Дилэнд» поставляет облицовку и подсистему по ценам заводов и даёт техсопровождение на всех стадиях, что позволяет оптимизировать смету без потери надёжности.

• Материал и метод производства профиля.
• Вид и класс лицевого покрытия.
• Сечение, шаг и пролёты (влияют на металлоёмкость подсистемы).
• Высотность и ветровой район объекта.
• Количество и сложность узлов, углов, откосов.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

• Линеарные панели для вентилируемого фасада
• Планкен и фасадная доска для вентфасада частного дома
• Алюминиевый фасадный сайдинг для навесного фасада
• Перфорированные вентилируемые фасады

Частые вопросы

Чем фасадные ламели отличаются от линеарных панелей? Ламели — это отдельные узкие планки с открытыми зазорами между ними, работающие как солнцезащитный и декоративный экран. Линеарные панели стыкуются в замок и образуют сплошную или почти сплошную поверхность. Ламели проницаемы для воздуха и света, панели — более закрытый экран.

Какой материал ламелей лучше для Москвы? Для большинства объектов в Москве и МО оптимален алюминий: малый вес снижает нагрузку на подсистему и стену, коррозионная стойкость и НГ-класс упрощают согласование. Сталь применяют на бюджетных протяжённых фасадах, нержавейку — на premium-объектах.

Нужен ли скрытый крепёж? Скрытый крепёж сохраняет чистоту архитектурного рисунка и исключает видимые саморезы на лицевой плоскости. Мы используем ламеледержатели подсистемы REVENTAL с защёлкиванием или фиксацией профиля без выхода метизов на лицо.

Как ламели влияют на инсоляцию помещений? Подбирая шаг, ширину и угол ламелей, можно задать требуемый процент затенения. Горизонтальные ламели эффективны против высокого летнего солнца, вертикальные — против низкого бокового. Это снижает теплопоступления и нагрузку на кондиционирование.

Соответствуют ли ламели требованиям пожарной безопасности? Металлические ламели из алюминия и стали относятся к негорючим (НГ) материалам. Подбор системы ведём по 123-ФЗ, ГОСТ Р 58154 и СП 2.13130 с учётом этажности и назначения здания.

Заказать ламельный вентфасад под ключ

ООО «Дилэнд» спроектирует, поставит и смонтирует фасадные ламели для вентилируемого фасада в Москве и Московской области под ключ: расчёт ветровых нагрузок и узлов в BIM, собственная подсистема REVENTAL, поставка облицовки по ценам заводов, монтаж, шеф-монтаж и технадзор. Оставьте заявку — подготовим техническое решение и смету под ваш объект.
