Пожарные испытания нестандартных решений вентфасада

Навесной вентилируемый фасад в Москве и Московской области — это не только облицовка, но и пожаробезопасная система, к которой предъявляются жёсткие требования Технического регламента. Любой вентилируемый фасад с воздушным зазором рассматривается надзорными органами как фасадная система, способная влиять на распространение пламени по наружным стенам здания. Когда проект включает нестандартные узлы, нетиповые материалы облицовки или решения, не входящие в действующее техническое свидетельство, единственный законный способ подтвердить пожарную безопасность — натурные огневые испытания. ООО «Дилэнд» работает на рынке вентфасадов с 2008 года, проектирует нестандартные узлы, готовит конструкции к испытаниям и сопровождает заказчика на всех стадиях.

Когда требуются пожарные испытания вентфасада

Серийные фасадные системы поставляются с техническим свидетельством и протоколами огневых испытаний, выполненными производителем подсистемы. Если проект полностью повторяет область применения свидетельства — отдельные испытания не нужны. Натурные испытания становятся обязательными в следующих случаях:

применяется нестандартный кронштейн, удлинённый вынос или нетиповой шаг несущих элементов, выходящий за пределы свидетельства;
используется облицовка, не указанная в области применения системы: крупноформатный керамогранит, фиброцемент, композит, натуральный камень нестандартной толщины;
изменён тип или толщина утеплителя, схема его крепления, заменён ветрозащитный слой;
комбинируются материалы разных производителей в одной системе («сборная» подсистема);
фасад устраивается на здании класса функциональной пожарной опасности с повышенными требованиями (Ф1.1, Ф4.1, высотные здания);
проектируются нестандартные узлы примыканий: к оконным и дверным проёмам, парапетам, деформационным швам, цоколю и местам перепада высот.

Нормативная база

Подтверждение пожарной безопасности вентилируемого фасада в Москве и МО опирается на следующие документы:

Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — устанавливает классы пожарной опасности строительных конструкций и требования к наружным стенам с внешней стороны;
СП 2.13130 «Обеспечение огнестойкости объектов защиты» — определяет требования к огнестойкости и пожарной опасности конструкций, включая фасадные системы;
ГОСТ Р 58154 — методика натурных огневых испытаний фасадных систем с воздушным зазором;
ГОСТ Р 56707 — общие технические требования к навесным фасадным системам;
положения СНиП и сводов правил по проектированию наружных ограждающих конструкций в части примыканий и противопожарных рассечек.

По результатам испытаний фасадной системе присваивается класс пожарной опасности. Классификация конструкций по 123-ФЗ ранжируется от К0 (непожароопасные) до К3 (пожароопасные). Для большинства общественных и жилых зданий проектное решение должно подтверждать класс К0; точное требование зависит от высоты, назначения и степени огнестойкости здания, поэтому конкретный класс назначается проектировщиком по разделу пожарной безопасности.

Что такое натурные огневые испытания

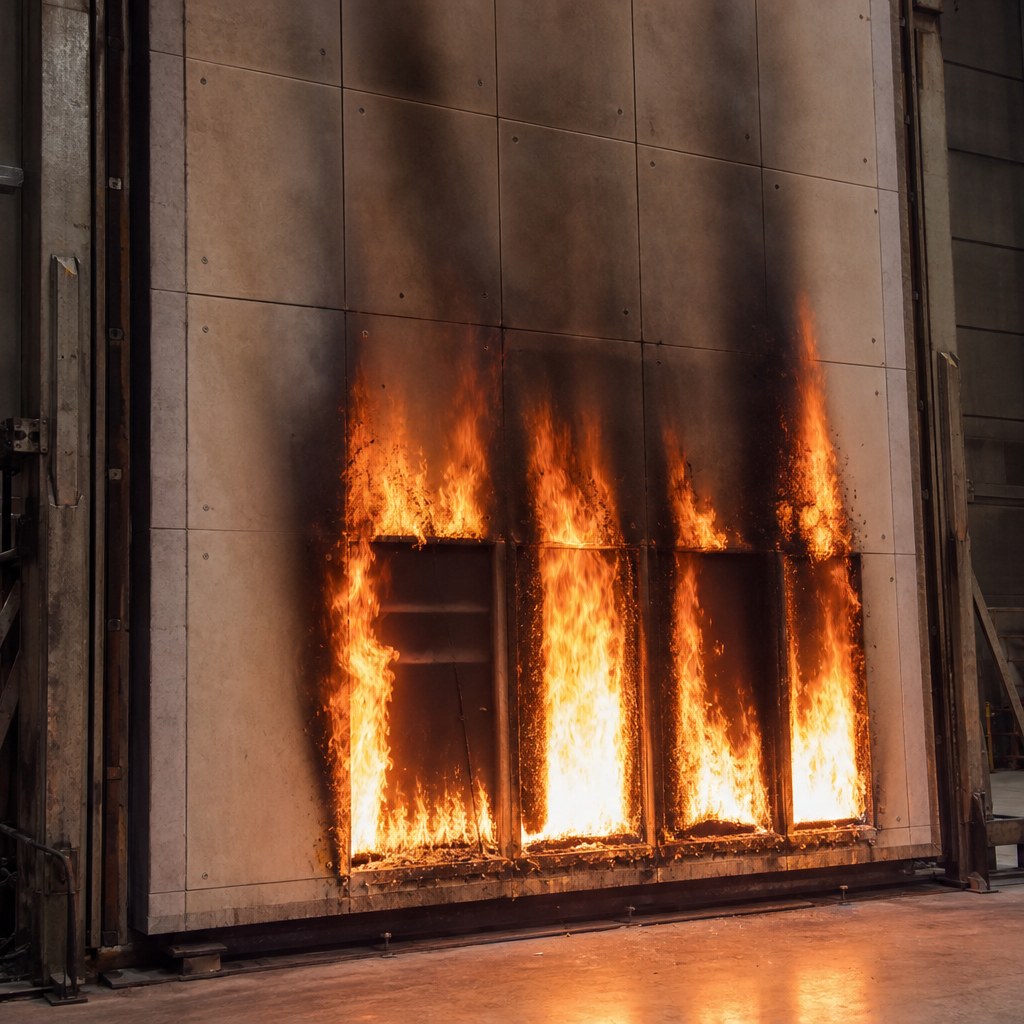

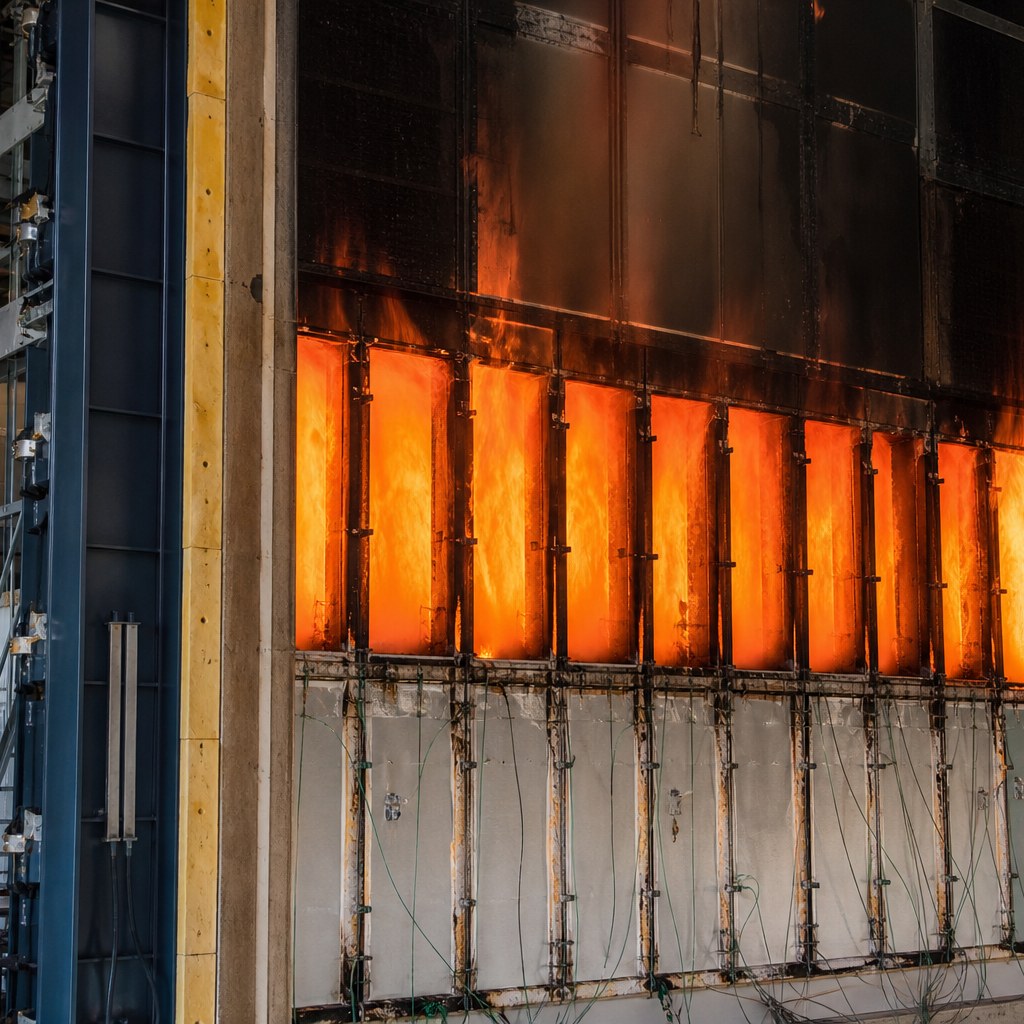

Натурные (полномасштабные) огневые испытания проводятся на специальном испытательном стенде — фрагменте здания с оконным проёмом, на котором смонтирован полноразмерный фрагмент фасадной системы. В проём устанавливают модельный очаг пожара (топливо — древесные бруски или газовые горелки), имитирующий выход пламени из помещения через окно. Во время испытания фиксируют:

температуру на поверхности облицовки и в воздушном зазоре на разных отметках по высоте;
вертикальное и горизонтальное распространение пламени по фасаду;
обрушение элементов облицовки, кронштейнов, утеплителя;
образование горящих и падающих фрагментов, поведение узлов примыканий;
длительность горения и характер затухания после снятия очага.

По комплексу полученных параметров и предельным значениям, установленным методикой испытаний, системе присваивается класс пожарной опасности. Протокол испытаний — основной документ, на который ссылается проектная и рабочая документация при прохождении экспертизы.

Нестандартные узлы как основной объект испытаний

Наибольший риск распространения огня сосредоточен не на «глухом» поле фасада, а в узлах. ООО «Дилэнд» при подготовке к испытаниям прорабатывает именно проблемные зоны:

Узлы оконных и дверных откосов — место выхода пламени; здесь устанавливаются противопожарные рассечки из негорючих материалов и решается герметизация воздушного зазора.
Горизонтальные рассечки — отсечки воздушного потока в зазоре, предотвращающие эффект «дымохода» по высоте здания.
Узлы примыкания к парапетам и кровле — завершение системы и предотвращение переброса огня.
Деформационные швы и места перепада высот — сохранение целостности при температурных деформациях.
Цокольные узлы и переходы между типами облицовки — стыки разнородных материалов.

Этапы работ по пожарным испытаниям

Анализ проекта и выявление решений, выходящих за пределы действующих технических свидетельств.
Разработка конструкции нестандартных узлов и их BIM-моделирование для проверки геометрии и собираемости.
Подготовка рабочих чертежей испытательного фрагмента и спецификации материалов.
Изготовление и монтаж фрагмента на испытательном стенде аккредитованной лаборатории.
Проведение натурных огневых испытаний и фиксация параметров.
Получение протокола, присвоение класса пожарной опасности и внесение результатов в проектную документацию.

Преимущества и ограничения

Преимущества подтверждённого испытаниями решения: законная сдача объекта, прохождение экспертизы, возможность применять нетиповую облицовку и архитектурно сложные узлы, документально подтверждённая безопасность. Ограничения: испытания требуют времени (изготовление фрагмента, очередь в лаборатории), несут дополнительную стоимость, а результат действителен строго для испытанной конфигурации — изменение материала или узла требует повторной проверки.

Типовые ошибки

Применение облицовки или подсистемы за пределами области применения свидетельства без испытаний — прямой путь к отказу на экспертизе.
Отсутствие противопожарных рассечек в воздушном зазоре и вокруг проёмов.
Замена негорючего утеплителя или ветрозащиты на материал с худшими показателями горючести.
«Сборная» система из элементов разных производителей без подтверждения совместимости.
Игнорирование нестандартных узлов на стадии проекта и попытка решить их на монтаже.

Факторы стоимости

Стоимость подготовки и проведения пожарных испытаний зависит от: количества и сложности нестандартных узлов; типа облицовки и подсистемы; объёма проектной проработки и BIM-моделирования; стоимости изготовления и монтажа испытательного фрагмента; тарифов аккредитованной лаборатории и сроков. Точную смету формируем после анализа проекта.

Смежные услуги по проектированию вентфасада

Частые вопросы

Когда можно обойтись без натурных испытаний?

Если фасадная система полностью соответствует области применения действующего технического свидетельства производителя: тот же тип подсистемы, облицовки, утеплителя, шаг и вынос кронштейнов, типовые узлы. В этом случае достаточно протоколов производителя.

Какой класс пожарной опасности нужен фасаду?

Для большинства зданий проектное решение подтверждает класс К0. Точное требование зависит от высоты, степени огнестойкости и класса функциональной пожарной опасности здания и назначается в разделе пожарной безопасности проекта по 123-ФЗ и СП 2.13130.

Что делает ООО «Дилэнд» в рамках испытаний?

Анализируем проект, разрабатываем и моделируем нестандартные узлы, готовим рабочие чертежи испытательного фрагмента, организуем изготовление и монтаж, сопровождаем испытания в лаборатории и вносим результаты в документацию.

Действителен ли протокол при изменении облицовки?

Нет. Протокол подтверждает безопасность только для испытанной конфигурации. Замена типа или толщины облицовки, утеплителя либо изменение узла требуют повторной оценки и, как правило, новых испытаний.

Нужно подтвердить пожарную безопасность нетипового решения? ООО «Дилэнд» разработает и запроектирует нестандартные узлы, подготовит конструкцию к натурным огневым испытаниям и сопроводит их в Москве и Московской области. Обратитесь к нам, чтобы рассчитать объём работ и получить документально подтверждённый класс пожарной опасности вашего вентфасада.
