Подсистема вентилируемого фасада Sial

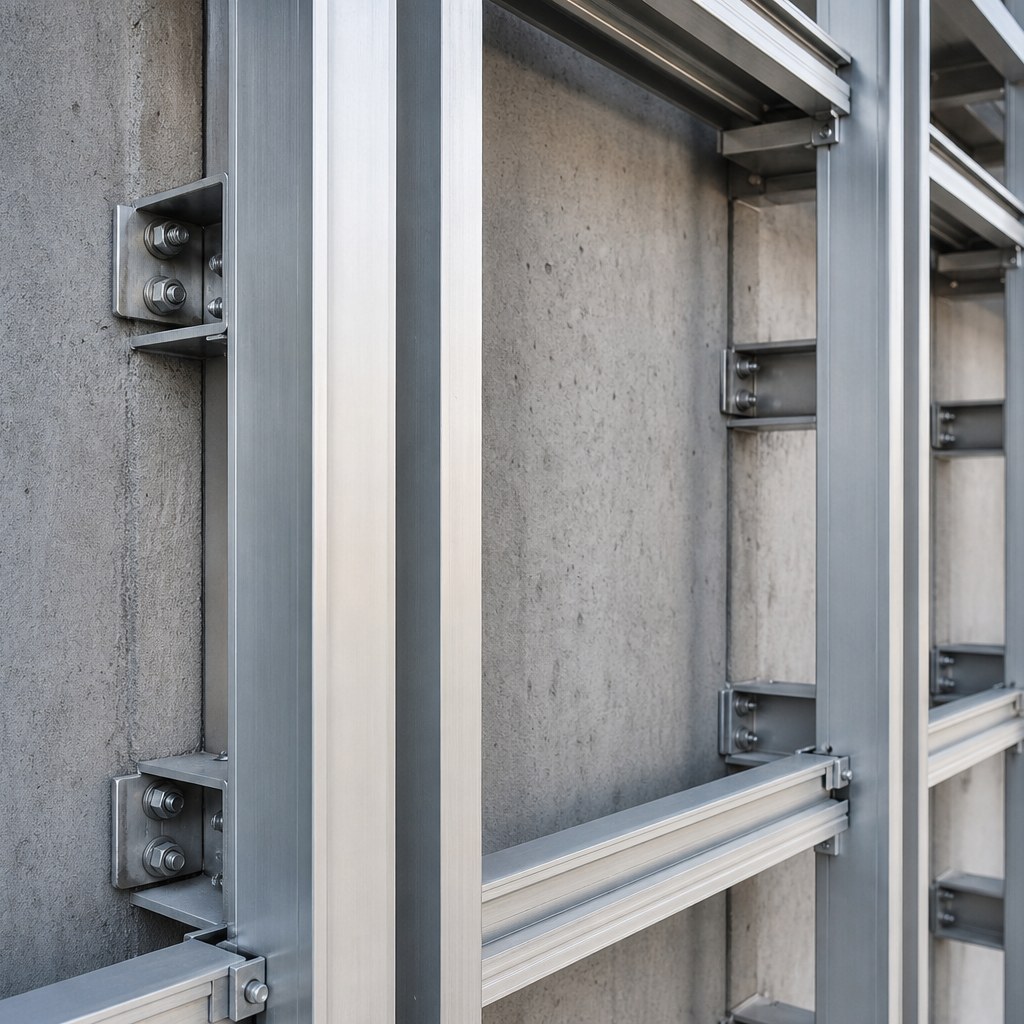

Подсистема вентилируемого фасада Sial — это сторонняя навесная подсистема для устройства навесного вентилируемого фасада (НВФ), которую ООО «Дилэнд» поставляет и проектирует на объектах в Москве и Московской области. Sial представляет собой несущий металлический каркас из кронштейнов и направляющих, передающий вес облицовки и ветровые нагрузки на стену здания и формирующий вентиляционный зазор. В отличие от собственной подсистемы ООО «Дилэнд» REVENTAL, система Sial выпускается сторонним производителем; мы выполняем её подбор, расчёт, поставку по ценам завода-изготовителя и монтаж под ключ с техническим сопровождением.
Что такое подсистема Sial

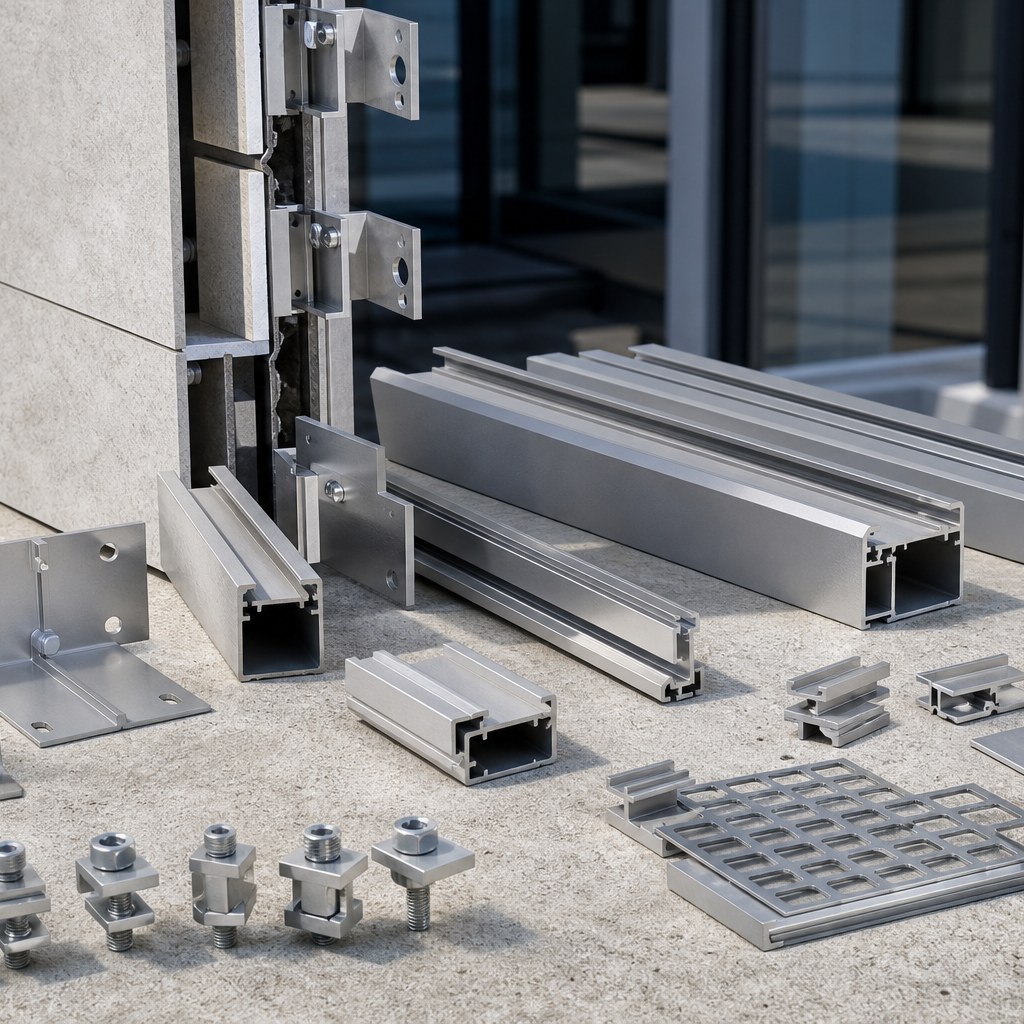

Sial — это комплект несущих и крепёжных элементов навесного фасада: кронштейны, вертикальные (и при необходимости горизонтальные) направляющие профили, терморазрывы, крепёж облицовки и анкеры. Система относится к классу навесных вентилируемых фасадных систем с воздушным зазором и применяется под различные виды облицовки. ООО «Дилэнд» работает с Sial как с одним из вариантов подсистемы, когда это оптимально по проекту, бюджету или требованиям заказчика.

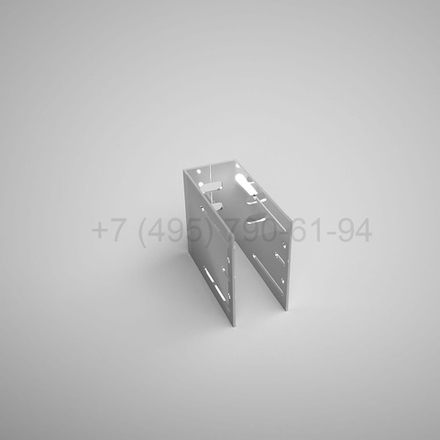

- Кронштейны опорные и опорно-несущие — воспринимают вертикальные и горизонтальные нагрузки и задают вылет плоскости фасада.

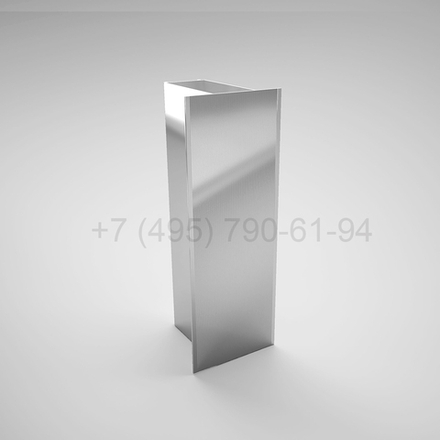

- Направляющие профили — несут облицовку и передают усилия на кронштейны; компенсируют температурные деформации.
- Терморазрыв — прокладка под кронштейном, снижающая мостик холода.
- Крепёж облицовки — кляммеры (видимый) либо салазки/аграфы (скрытый) под конкретный тип панелей.
- Анкерный крепёж — подбирается под материал основания с подтверждением испытаниями на вырыв.
Материалы и несущая способность Sial
Элементы подсистемы выпускаются из алюминиевых сплавов и стали (оцинкованной, при необходимости нержавеющей). Материал выбирается под нагрузки, высотность, класс здания и среду эксплуатации. Алюминий применяют для высотных объектов и лёгкой/средней облицовки, сталь — под тяжёлую облицовку и повышенные нагрузки.
| Материал | Применение | Особенности |
|---|---|---|
| Алюминиевый сплав | Высотные здания, лёгкая/средняя облицовка | Малый вес, коррозионная стойкость |
| Оцинкованная сталь | Тяжёлая облицовка, бюджетные объекты | Высокая несущая способность |
| Нержавеющая сталь | Агрессивные среды | Максимальная долговечность |
Несущая способность подсистемы Sial рассчитывается индивидуально по СП 20.13330 «Нагрузки и воздействия» с учётом ветрового района, высоты, аэродинамических коэффициентов (углы и парапет — зоны максимального отсоса), веса и формата облицовки, вылета кронштейнов. По расчёту назначаются шаг кронштейнов и направляющих, типоразмеры профилей и марка анкеров. Фактическая несущая способность основания подтверждается испытаниями анкеров на вырыв на объекте.
Область применения и нормативы
Sial применяется на жилых, общественных и промышленных зданиях. Допустимая высотность и выбор облицовки определяются требованиями пожарной безопасности по 123-ФЗ и СП 2.13130: для зданий повышенной этажности применяются системы класса К0 с протоколами огневых испытаний, негорючей минватой и металлической подсистемой. Подсистема применяется в соответствии с ГОСТ Р 58154 (навесные вентилируемые фасадные системы), ГОСТ Р 56707 (комплекты НФС с воздушным зазором) и СП 20.13330. Конкретный класс конструктивной пожарной опасности фасада и состав противопожарных мероприятий назначаются проектом и подтверждаются документами о соответствии на систему.
Преимущества и ограничения
- Плюсы: отработанная сторонняя система с типовой номенклатурой, совместимость с распространёнными видами облицовки, наличие документов о подтверждении соответствия.
- Ограничения: как сторонняя система, Sial ограничена каталогом производителя — нестандартные узлы решаются в рамках имеющегося сортамента. Для максимальной гибкости инженерных решений и собственного производства рассмотрите подсистему REVENTAL.
Типовые ошибки при применении подсистемы
- Подбор без расчёта на фактические ветровые нагрузки и вылет кронштейна.
- Монтаж кронштейнов без терморазрыва — мостики холода и конденсат.
- Жёсткая фиксация профиля без компенсации температурного хода.
- Установка анкеров без испытаний на вырыв на газобетоне и старой кладке.
- Перекрытие вентиляционного зазора доборными элементами.
Факторы стоимости
- Материал каркаса и сортамент профиля.
- Вес и формат облицовки, тип крепления.
- Толщина утеплителя и вылет кронштейнов.
- Ветровой район, высотность и геометрия фасада.
- Объём противопожарных мероприятий и доборных элементов.
Другие подсистемы и раздел
- Подсистема вентилируемого фасада — обзорный раздел: типы, материалы, расчёт и сертификация подсистем НВФ.
- Подсистема вентилируемого фасада REVENTAL — собственная подсистема ООО «Дилэнд»: производство, BIM-модель, цены завода-производителя.
- Подсистема вентилируемого фасада Alucom — сторонняя система; поставка и проектирование от ООО «Дилэнд».
Частые вопросы
Sial — это подсистема ООО «Дилэнд»?
Нет. Sial — сторонняя подсистема другого производителя, которую ООО «Дилэнд» поставляет и проектирует под объект. Собственной разработкой компании является подсистема REVENTAL.
Под какую облицовку подходит Sial?
Под распространённые виды облицовки: керамогранит, композитные и металлические кассеты, фиброцемент, линеарные панели — с видимым или скрытым креплением в рамках номенклатуры системы.
Нужен ли индивидуальный расчёт?
Да. Подсистема рассчитывается по СП 20.13330 на ветровые и весовые нагрузки с учётом высоты, ветрового района и веса облицовки; основание подтверждается испытаниями анкеров на вырыв.
Выполняете ли монтаж Sial под ключ?
Да. ООО «Дилэнд» проектирует, поставляет и монтирует подсистему Sial под ключ с шеф-монтажом и технадзором в Москве и МО.
Подобрать подсистему Sial в Москве и МО
ООО «Дилэнд» подберёт, рассчитает и поставит подсистему Sial по ценам завода-изготовителя, а также выполнит проектирование и монтаж вентфасада под ключ. Если нужна максимальная гибкость и собственное производство — предложим подсистему REVENTAL. Оставьте заявку — рассчитаем подсистему вентилируемого фасада в Москве и Московской области.
