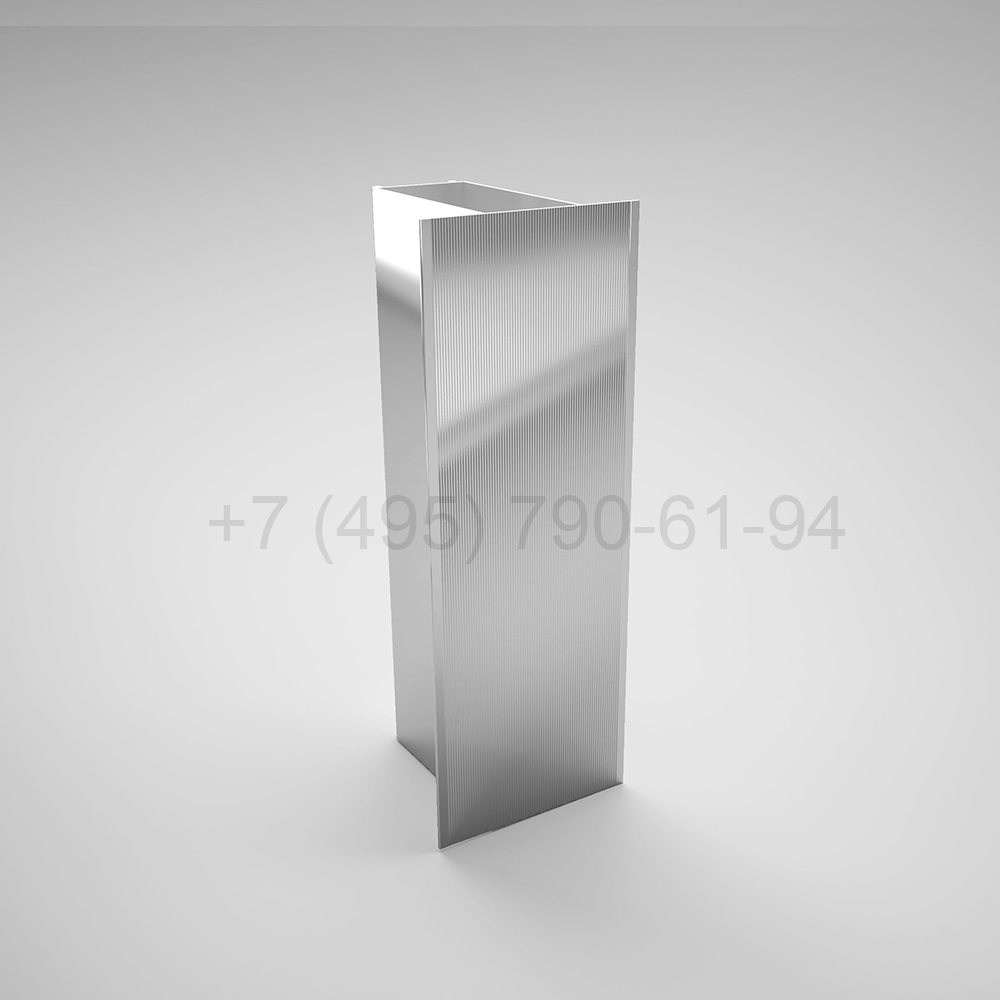

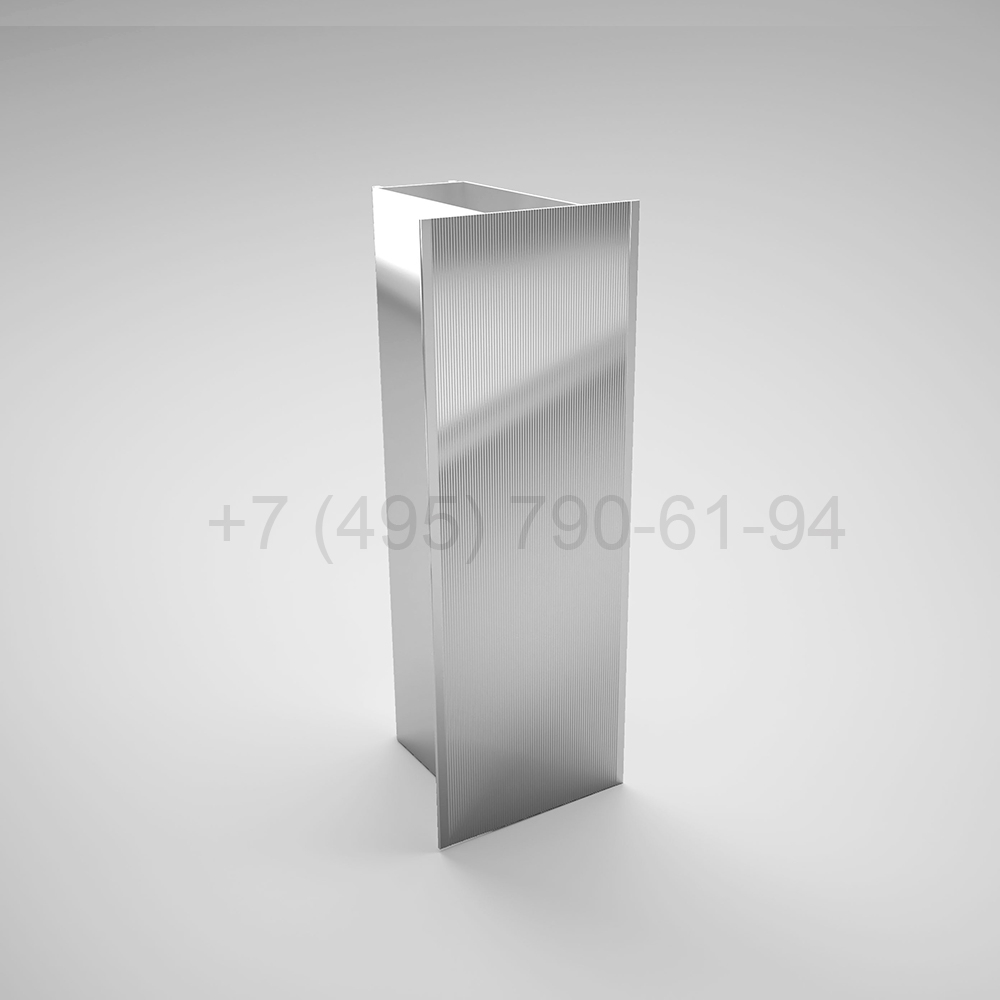

Направляющая межэтажн. фланец 110х100 мм длина 6,0 м [ КПС 1237 ]

Типоразмер 110×100 мм у направляющей межэтажн. фланец 110х100 мм длина 6,0 м [ КПС 1237 ] отличает её от остальных фланцевых межэтажных направляющих Sial (80×195, 80×150 и 80×115 мм) большей шириной полки при меньшей глубине сечения — это алюминиевый профиль длиной 6,0 м с фланцевым узлом крепления.

Направляющая монтируется в зоне стыка перекрытий, несёт облицовку и передаёт нагрузку на межэтажный кронштейн, а фланец образует дополнительную опорную плоскость в этом узле. Такое сечение подбирают, когда геометрия примыкания к плите перекрытия требует именно широкой, а не глубокой полки профиля. Соответствие фланцевой направляющей конкретному узлу проекта определяет НВФ Москва при расчёте подсистемы Sial. Фланцевый узел образует дополнительную опорную полку в месте примыкания к межэтажному кронштейну, а нагрузка передаётся на него по всей длине направляющей.

• монтаж в зоне стыка перекрытий
• фланцевый узел крепления к межэтажному кронштейну
• сечение подбирается под нагрузку конкретного этажа

На объекте

У фланцевого профиля 110×100 мм пропорции другие, чем у соседних типоразмеров этой линейки, — большая ширина фланца при умеренной высоте: такое сечение подбирают под конкретную геометрию стыка перекрытия и толщину утеплителя на объекте. Раскладку и шаг таких направляющих определяют на этапе КМД. Бригада крепит профиль к межэтажным кронштейнам, ориентируясь на разметку обоих этажей у стыка. На шеф-монтаже инженер проверяет прилегание фланца к кронштейну по всей ширине и совпадение плоскости с рядовыми участками фасада выше и ниже пояса — широкий фланец при перекосе крепления дольше остаётся незамеченным без прямой проверки.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.

В этом же разделе: Направляющая межэтажн. усиленная 50х58 мм длина 6,0 м [ КП 45480-1 ], Направляющая межэтажн. усиленная 50х80 мм длина 6,0 м [ КПС 010 ], Направляющая межэтажн. фланец 59х110 мм длина 6,0 м [ КПС 707 ], Направляющая межэтажн. фланец 80х115 мм длина 6,0 м [ КПС 1179 ].
