Монтаж противопожарных отсечек и рассечек вентфасада

Навесной вентилируемый фасад в Москве и Московской области защищает здание не только от осадков и теплопотерь, но и обязан соответствовать жёстким требованиям пожарной безопасности. Воздушный зазор между утеплителем и облицовкой, обеспечивающий вентиляцию конструкции, при пожаре способен работать как вертикальный канал-«дымоход» и ускорять распространение пламени по высоте. Чтобы исключить это, в любой вентилируемый фасад закладывают противопожарные отсечки и рассечки — негорючие преграды в зазоре и вокруг проёмов. ООО «Дилэнд» работает на рынке вентфасадов с 2008 года и выполняет проектирование, поставку и монтаж противопожарных отсечек под ключ по ценам заводов, с применением подсистемы REVENTAL, BIM-моделированием, шеф-монтажом и технадзором.

Раздел: Монтаж навесного вентилируемого фасада.

Назначение противопожарных отсечек и рассечек

Противопожарные рассечки и отсечки — это конструктивные элементы из негорючих материалов, которые устанавливаются внутри вентилируемого зазора и по контуру проёмов. Их задача — локализовать очаг и не дать огню и продуктам горения свободно перемещаться в скрытой полости фасада. Различают несколько типов преград, решающих взаимодополняющие задачи:

• Горизонтальные межэтажные рассечки — перекрывают воздушный зазор на уровне перекрытий, разбивая сплошную полость на отсеки и предотвращая эффект «дымохода» по высоте здания.
• Противопожарные отсечки по периметру проёмов — устраиваются вокруг оконных и дверных проёмов, где пламя при пожаре в помещении выходит наружу через окно и попадает в зазор.
• Короба и экраны откосов — закрывают торец утеплителя и зазор в зоне откоса негорючим материалом, исключая прямой контакт пламени с горючими слоями.
• Краевые рассечки у парапетов, цоколя и деформационных швов — завершают систему и не допускают переброса огня на смежные конструкции.

Ключевой принцип: преграда должна перекрывать путь огню, но не должна полностью «задушить» вентиляцию фасада в нормальном режиме эксплуатации. Поэтому рассечки проектируют так, чтобы сохранялась проектная тяга воздуха при сохранении огнезащитной функции.

Нормативные требования: 123-ФЗ и СП 2.13130

Устройство противопожарных отсечек вентфасада в Москве и МО регламентируется комплексом документов:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — устанавливает классы конструктивной пожарной опасности зданий и требования к наружным стенам с внешней стороны;
• СП 2.13130 «Обеспечение огнестойкости объектов защиты» — определяет требования к огнестойкости и пожарной опасности строительных конструкций, включая фасадные системы с воздушным зазором;
• ГОСТ Р 58154 — методика натурных огневых испытаний фасадных систем, подтверждающих работу рассечек в составе системы;
• ГОСТ Р 56707 — общие технические требования к навесным фасадным системам и их узлам;
• техническое свидетельство и альбом технических решений конкретной подсистемы, где описаны типовые узлы рассечек.

По результатам проектирования и испытаний фасадной системе присваивается класс пожарной опасности от К0 (непожароопасные) до К3 (пожароопасные). Для большинства жилых и общественных зданий проектное решение должно подтверждать класс К0; конкретное требование зависит от высоты, степени огнестойкости и класса функциональной пожарной опасности здания и назначается в разделе пожарной безопасности проекта.

Зависимость решений от класса опасности и высоты здания

Состав и плотность противопожарных преград напрямую связаны с характеристиками здания. Чем выше здание и чем строже класс конструктивной пожарной опасности, тем чаще устраиваются рассечки и тем выше требования к материалам.

Таблица носит ориентировочный характер; окончательные решения принимает проектировщик раздела пожарной безопасности с учётом конкретного объекта.

Материалы противопожарных отсечек

Все элементы рассечек выполняются из негорючих материалов с подтверждённой группой горючести:

• Оцинкованная сталь толщиной от 0,55–0,8 мм — основа коробов, экранов и отбортовок; обеспечивает геометрическую жёсткость преграды и крепится к несущей подсистеме.
• Негорючая базальтовая (каменная) вата НГ повышенной плотности — заполняет зазор в зоне рассечки, не поддерживает горение и сохраняет форму при высоких температурах.
• Нержавеющая сталь или сталь с полимерным покрытием класса НГ — в зонах с повышенной коррозионной нагрузкой и на видимых краевых участках.
• Огнестойкий крепёж — анкеры, заклёпки и саморезы, рассчитанные на сохранение несущей способности при пожаре.

Применение горючих утеплителей, монтажной пены, пластиковых элементов и герметиков класса Г в зоне рассечки недопустимо.

Устройство по периметру проёмов и межэтажно

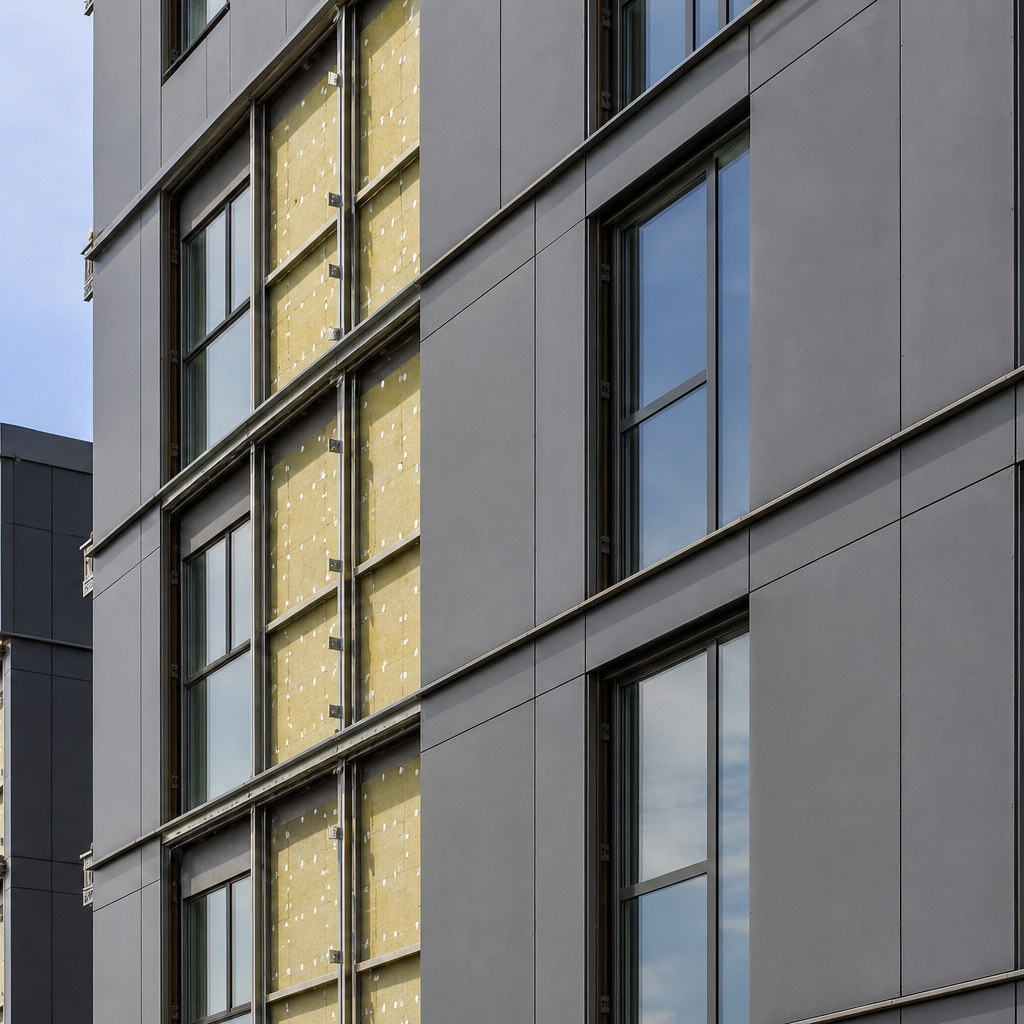

Два основных места установки преград — это контур оконных и дверных проёмов и уровень межэтажных перекрытий.

1. По периметру проёмов. Торец утеплителя в зоне откоса закрывают негорючим коробом из оцинкованной стали, а зазор заполняют базальтовой ватой НГ. Это исключает контакт выходящего из окна пламени с горючими слоями и распространение огня вдоль проёма.

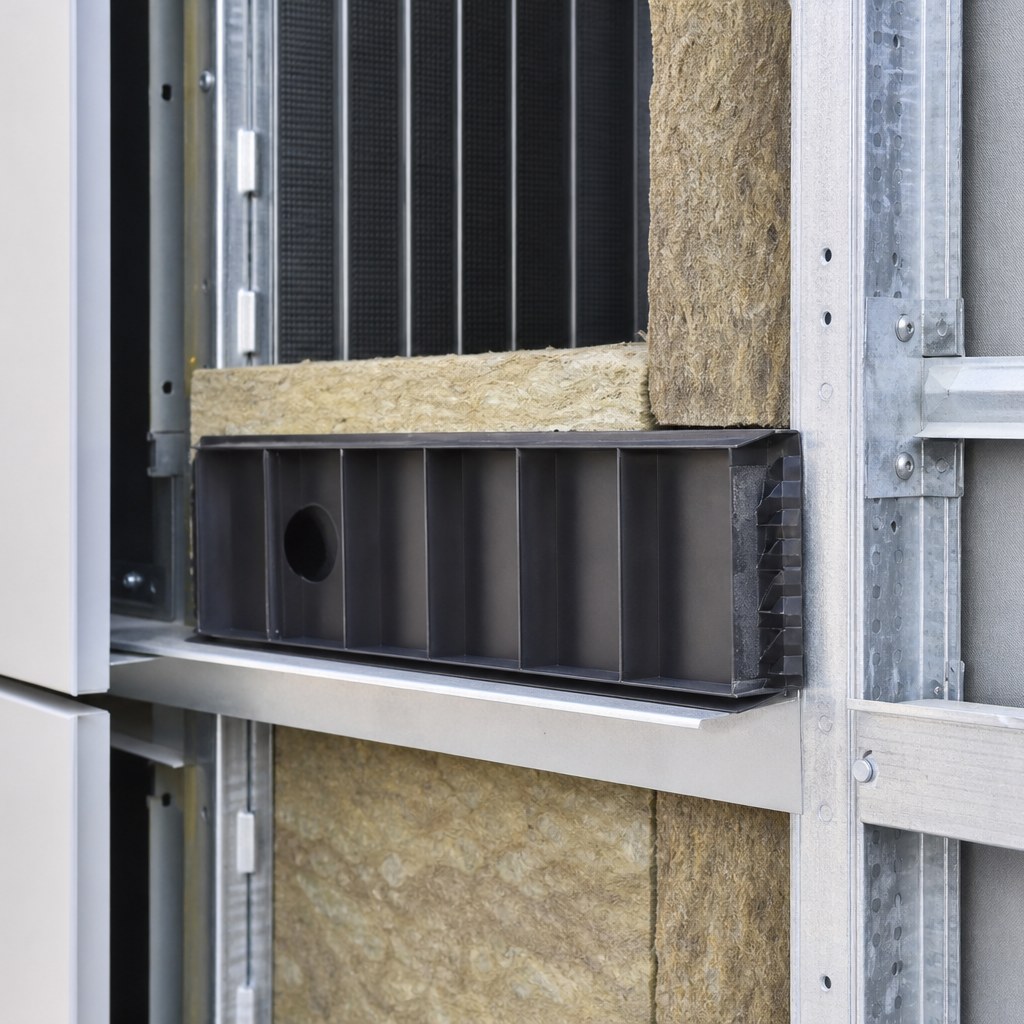

2. Межэтажно. На уровне перекрытий зазор перекрывают горизонтальной рассечкой — экраном из оцинкованной стали с заполнением минватой, который членит полость фасада на пожарные отсеки в пределах этажа.

При проектировании важно сохранить расчётную площадь вентиляции: рассечка не должна полностью перекрывать движение воздуха в обычном режиме, иначе фасад потеряет вентилируемые свойства и начнёт накапливать влагу.

Последовательность монтажа, допуски и контроль

1. Разметка положения рассечек по проекту с привязкой к перекрытиям и проёмам.
2. Монтаж несущих кронштейнов и направляющих подсистемы REVENTAL с учётом мест установки преград.
3. Укладка негорючего утеплителя и установка базальтового заполнения в зоне рассечки.
4. Установка стальных коробов, экранов и отбортовок с креплением к подсистеме.
5. Контроль зазоров, плотности заполнения и сплошности преграды по горизонтали и по контуру проёма.
6. Оформление акта освидетельствования скрытых работ до закрытия узла облицовкой.
7. Монтаж облицовочных панелей и финальная проверка сохранения вентиляции.

Типовые допуски: отклонение положения рассечки по высоте — не более ±10 мм от проектной отметки, плотность прилегания заполнения к основанию и подсистеме — без сквозных зазоров. Контроль ведётся пооперационно с фиксацией в журнале работ. Поскольку рассечки закрываются облицовкой, обязательны акты скрытых работ, а подтверждение пожарных характеристик системы оформляется протоколами огневых испытаний.

Документация и испытания

Корректно выполненные рассечки подтверждаются документально:

• Акты освидетельствования скрытых работ — фиксируют устройство каждой преграды до её закрытия облицовкой;
• Протоколы огневых испытаний системы — подтверждают класс пожарной опасности фасада с учётом узлов рассечек;
• Исполнительные схемы — отражают фактическое положение преград относительно перекрытий и проёмов;
• Сертификаты и декларации на негорючие материалы (сталь, базальтовая вата НГ, крепёж).

Типовые ошибки

• Отсутствие межэтажных рассечек — фасад превращается в сплошной вертикальный канал для огня.
• Полное перекрытие зазора рассечкой без сохранения вентиляции — приводит к накоплению влаги и потере свойств фасада.
• Применение горючих утеплителей, пены или пластиковых элементов в зоне преграды.
• Незакрытый торец утеплителя у откосов — прямой контакт пламени с горючим слоем.
• Закрытие узлов облицовкой без оформления актов скрытых работ.
• Монтаж рассечек «по месту» без проекта и без привязки к классу пожарной опасности здания.

Техника безопасности работ на высоте

Монтаж отсечек выполняется на фасаде на значительной высоте, поэтому соблюдаются правила охраны труда при работе на высоте: применение страховочных систем и точек анкерного крепления, допуск аттестованного персонала, ограждение опасных зон внизу, проверка лесов и подъёмных люлек, контроль метеоусловий и порядок при работе с режущим и сварочным инструментом. Шеф-монтаж и технадзор ООО «Дилэнд» обеспечивают соблюдение технологии и требований безопасности на всех этапах.
