Крепление навесного вентфасада в трёхслойные сэндвич-панели

Крепление навесного вентилируемого фасада в трёхслойные сэндвич-панели принципиально отличается от крепления к каменным стенам. Сама сэндвич-панель — это ограждающая, а не несущая конструкция: её тонкие металлические обшивки и мягкий утеплитель не способны воспринимать нагрузку от вентфасада. Поэтому вентфасад крепится к несущему каркасу здания — колоннам, ригелям и прогонам, а не в обшивку панели. Компания ООО «Дилэнд» с 2008 года проектирует и монтирует вентилируемые фасады под ключ в Москве и Московской области, разрабатывая узлы крепления к каркасу с разрывом термомоста и защитой от промерзания.

Сэндвич-панель как ограждение, а не основание

Трёхслойная сэндвич-панель состоит из двух тонких металлических обшивок (сталь с полимерным покрытием) и среднего слоя утеплителя (минеральная вата, PIR/PUR). Конструкция отлично работает на теплоизоляцию и самонесущую нагрузку в пролёте между прогонами, но не рассчитана на сосредоточенные навесные нагрузки. Анкеровка кронштейна вентфасада в обшивку приводит к вырыву самореза, продавливанию и деформации панели, нарушению герметичности и теплозащиты. Поэтому крепление в обшивку сэндвич-панели категорически недопустимо.

Крепление к несущему каркасу и прогонам

Нагрузку вентфасада воспринимает несущий каркас здания. В зависимости от конструктива применяются схемы:

Крепление к стальным колоннам и ригелям — кронштейны фиксируются к элементам каркаса через сквозные узлы или закладные детали.
Крепление к прогонам (ригелям фахверка) — горизонтальным или вертикальным элементам, к которым крепятся сами сэндвич-панели; шаг прогонов определяет раскладку точек крепления вентфасада.
Установка дополнительного фахверка — при недостаточном числе несущих элементов монтируется вспомогательный каркас, привязанный к основным конструкциям.

Точки крепления вентфасада увязываются с положением прогонов и колонн ещё на стадии BIM-моделирования, чтобы кронштейны попадали в несущие элементы, а не в пролёт панели.

Узлы прохода через сэндвич-панель

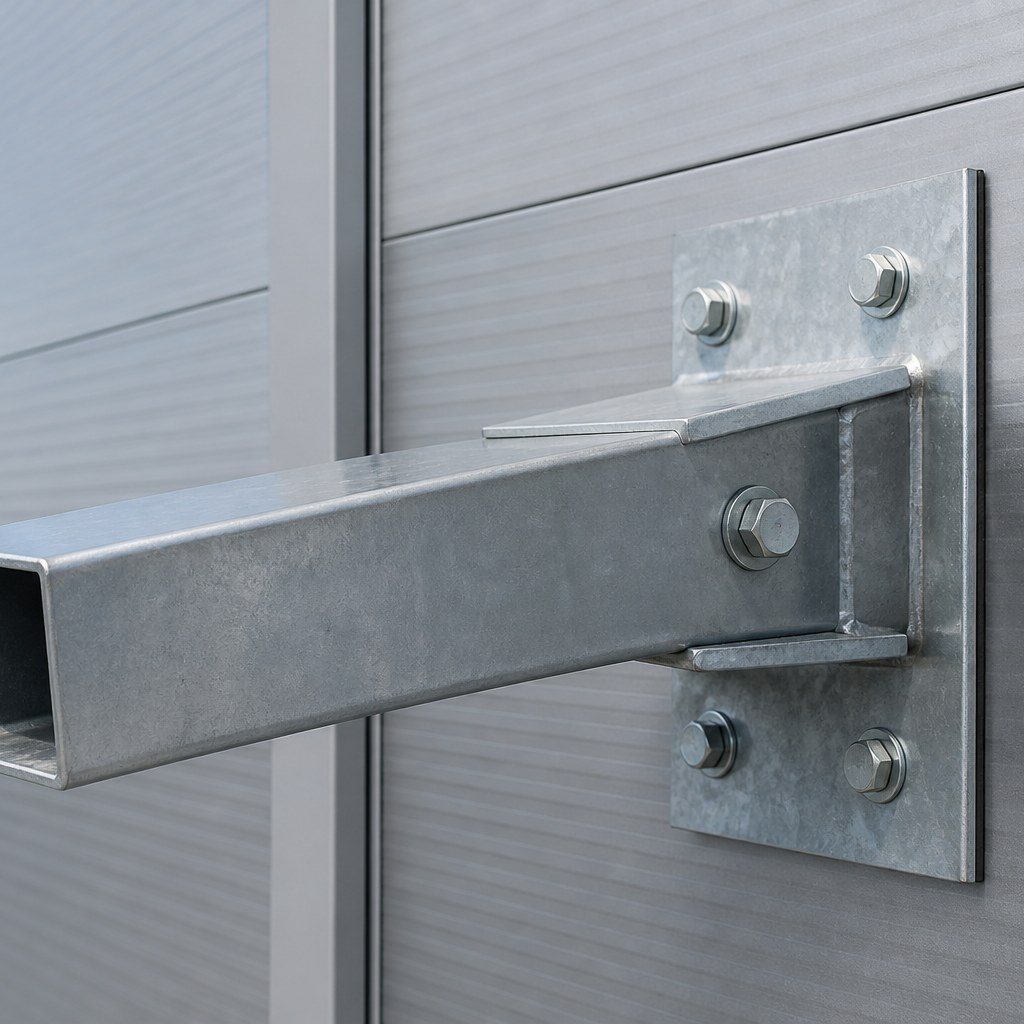

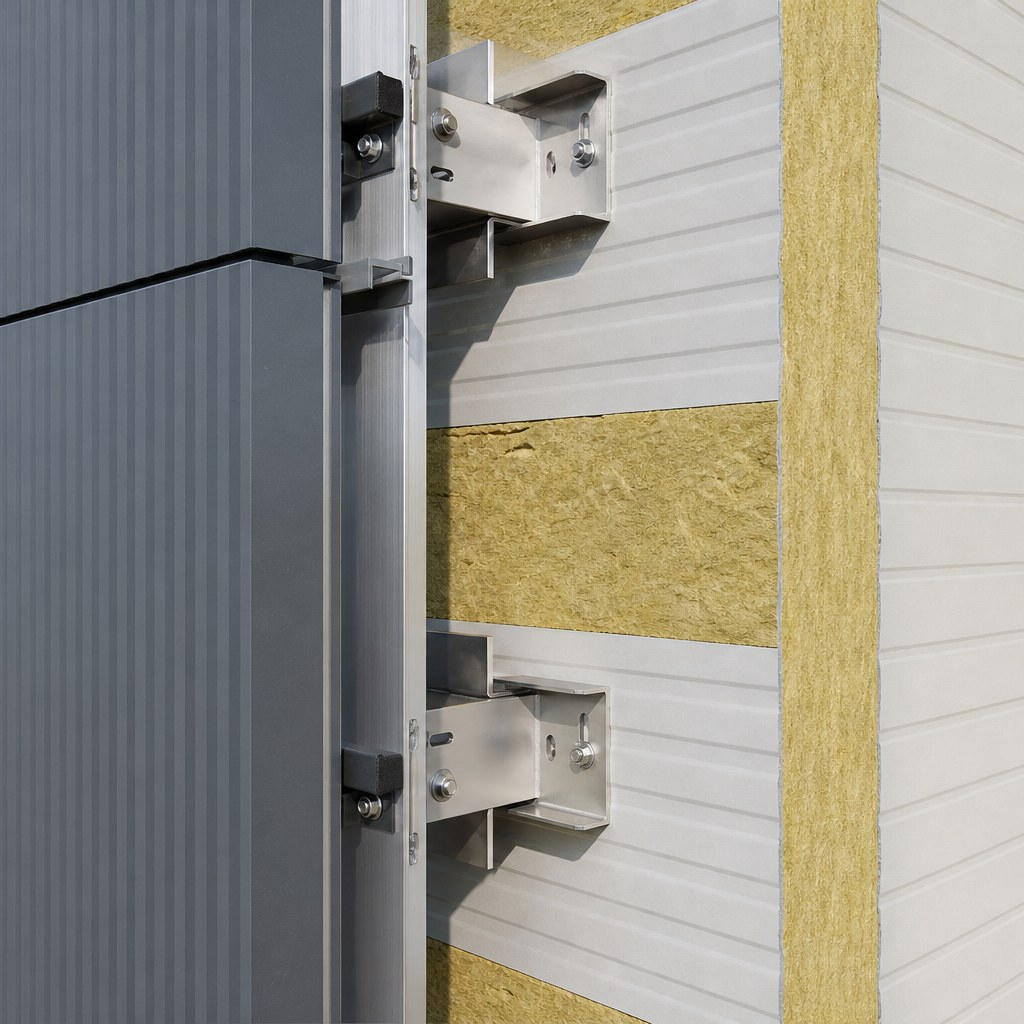

Кронштейн вентфасада проходит сквозь сэндвич-панель к каркасу. Этот узел требует особого внимания:

Отверстие в панели герметизируется для сохранения теплозащиты и предотвращения продувания и конденсата.
Крепёж к каркасу — болтовое соединение или самонарезающие винты по металлу с расчётной несущей способностью.
В узле устанавливается терморазрыв (полиамидная/паронитовая прокладка), исключающий мостик холода через стальной кронштейн.
Вылет кронштейна учитывает толщину панели и зазор для вентиляции облицовки.

Параметр	Решение для сэндвич-панелей
Несущий элемент	Каркас: колонны, ригели, прогоны
Крепление в обшивку	Запрещено
Тип соединения	Болт/самонарезающий винт по металлу к каркасу
Термомост	Обязательный терморазрыв в узле
Привязка точек	По шагу прогонов (BIM-модель)

Термомосты и теплотехника

Стальной кронштейн, проходящий через утеплённую сэндвич-панель к металлическому каркасу, образует потенциальный мостик холода. Без терморазрыва в зоне узла возможны локальное промерзание, выпадение конденсата и снижение энергоэффективности. Поэтому в узлах применяются термоизолирующие прокладки, а количество и сечение кронштейнов оптимизируются по теплотехническому расчёту согласно СП 50.13330. Герметизация прохода кронштейна сквозь панель обязательна.

Нагрузки и испытания

Несущая способность узла на сэндвич-панелях определяется прочностью соединения кронштейна с металлическим каркасом и самого каркаса, а не основанием стены. Расчёт ведётся по СП 16.13330 (стальные конструкции) и СП 20.13330 (нагрузки и воздействия) для ветрового района Москвы и МО. На объекте выполняется контроль усилий затяжки и, при болтовых/анкерных узлах в закладных, испытания на вырыв по ГОСТ Р 58154 с оформлением протоколов. Контролируется отсутствие нагрузки на обшивку панели.

Шаг кронштейнов

Шаг кронштейнов по вертикали жёстко привязан к шагу прогонов и положению элементов каркаса — кронштейн должен попадать в несущий профиль. По горизонтали раскладка соответствует вертикальным профилям подсистемы. При несовпадении шага облицовки и каркаса монтируется вспомогательный фахверк. У углов здания и парапетов, где ветровой отсос максимален, узлы усиливаются.

Особенности монтажа

Точная разметка положения прогонов и колонн до начала монтажа (по исполнительной съёмке и BIM-модели).
Запрет крепления в пролёт панели и в обшивку.
Герметизация всех проходов кронштейнов сквозь панель.
Установка терморазрыва в каждом узле.
Применение коррозионно-стойкого крепежа, совместимого с металлом панели и каркаса (исключение электрохимической коррозии).
Подсистема REVENTAL с регулируемыми кронштейнами компенсирует отклонения каркаса.

Преимущества и ограничения

Преимущества: вентфасад надёжно навешивается на здания из сэндвич-панелей (склады, производственные и торговые объекты, ангары) с передачей нагрузки на каркас; современный архитектурный облик без нагрузки на ограждение. Ограничения: жёсткая привязка точек к каркасу, необходимость герметизации проходов и борьбы с термомостами, обязательное BIM-моделирование узлов, иногда — монтаж вспомогательного фахверка.

Типичные ошибки

Крепление кронштейнов в обшивку или утеплитель панели вместо каркаса.
Отсутствие терморазрыва — промерзание и конденсат в узле.
Негерметизированный проход кронштейна сквозь панель.
Несовпадение точек крепления с прогонами без вспомогательного фахверка.
Применение несовместимого крепежа — электрохимическая коррозия.

Факторы стоимости

Конструктив каркаса и шаг прогонов (влияет на необходимость фахверка).
Сложность и число узлов прохода через панель.
Тип и вес облицовки.
Высотность и ветровая нагрузка.
Объём герметизации, терморазрывов и исполнительной документации.

Раздел: Вентилируемые фасады по строительному основанию.

Смотрите также

Частые вопросы

Можно ли крепить вентфасад прямо в сэндвич-панель?

Нет. Сэндвич-панель — это ограждающая конструкция. Кронштейны крепятся к несущему каркасу (колоннам, ригелям, прогонам), проходя сквозь панель с герметизацией узла. Крепление в обшивку недопустимо.

Как бороться с термомостом в узле?

В каждом узле прохода кронштейна устанавливается терморазрыв — полиамидная или паронитовая прокладка, а количество и сечение кронштейнов оптимизируются по теплотехническому расчёту по СП 50.13330.

Что делать, если шаг прогонов не совпадает с раскладкой облицовки?

Монтируется вспомогательный фахверк, привязанный к несущему каркасу, чтобы кронштейны опирались на несущие элементы, а не на пролёт панели.

Нужны ли испытания узлов на сэндвич-панелях?

Несущая способность определяется расчётом стальных узлов; контролируются усилия затяжки, а при анкерных узлах в закладных проводятся испытания на вырыв с протоколами.

Закажите вентфасад на сэндвич-панелях в Москве и МО
