Проект КМ и КМД вентфасада

Проект КМ и КМД вентфасада — это две взаимосвязанные стадии разработки металлических конструкций навесного вентилируемого фасада: конструкции металлические (КМ) и конструкции металлические деталировочные (КМД). На стадии КМ определяются принципиальные решения подсистемы, нагрузки и узлы, а на стадии КМД каждый элемент доводится до изготовления и монтажа. ООО «Дилэнд» (на рынке с 2008 года) выполняет полный комплекс КМ и КМД для вентилируемых фасадов в Москве и Московской области, проектирует, поставляет и монтирует фасады под ключ по ценам заводов-производителей с техническим сопровождением на всех стадиях.

Чем отличаются КМ и КМД

Эти стадии часто путают, хотя у них разные цели и уровень детализации. КМ — это конструкторская стадия, отвечающая на вопрос «что и из чего». КМД — деталировочная стадия, отвечающая «как именно изготовить и собрать». Для вентфасада обе стадии критичны: КМ обеспечивает несущую способность и пожарную безопасность, КМД — точность раскладки облицовки и собираемость узлов на объекте.

Состав проекта КМ

Стадия КМ формирует расчётно обоснованную конструкцию подсистемы вентфасада. В состав входят:

• общие данные, ссылки на нормативы и исходные условия (ветровой район, высотность, тип основания);
• схемы расположения кронштейнов и направляющих собственной подсистемы REVENTAL;
• расчёт несущей способности подсистемы и крепления к основанию;
• принципиальные узлы: рядовые, угловые, примыкания к проёмам, парапету, цоколю, деформационным швам;
• спецификация основных профилей и крепежа;
• указания по противопожарным рассечкам и вентиляционным зазорам.

КМ опирается на сбор нагрузок по СП 20.13330 и требования пожарной безопасности по 123-ФЗ, ГОСТ Р 58154 и СП 2.13130. Конкретные значения ветровых нагрузок и анкерных усилий определяются расчётом под объект.

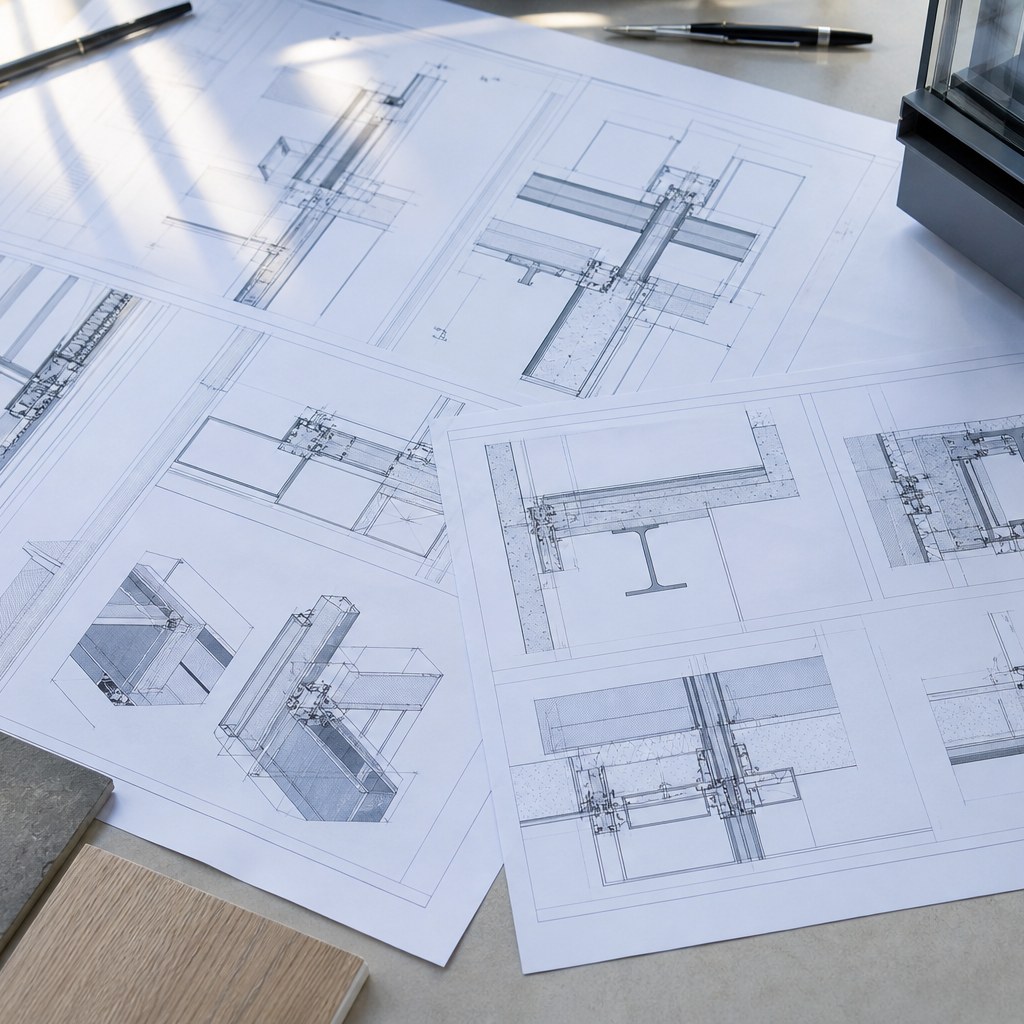

Состав проекта КМД

Стадия КМД переводит конструктивные решения КМ в рабочие чертежи для производства и монтажа. В состав входят:

1. деталировочные чертежи каждого элемента подсистемы с размерами, отверстиями и марками;
2. монтажные схемы с привязкой элементов к осям и отметкам;
3. раскладка облицовки на реальной геометрии фасада;
4. ведомости элементов, метизов и метража профиля;
5. чертежи фасонных и доборных изделий;
6. узлы примыканий в производственной детализации.

КМД ООО «Дилэнд» выпускает из BIM-модели, что обеспечивает соответствие чертежей и спецификаций и исключает ручной перенос размеров. Деталировка увязывается с данными геодезической 3D-съёмки, поэтому раскладка облицовки сходится на объекте.

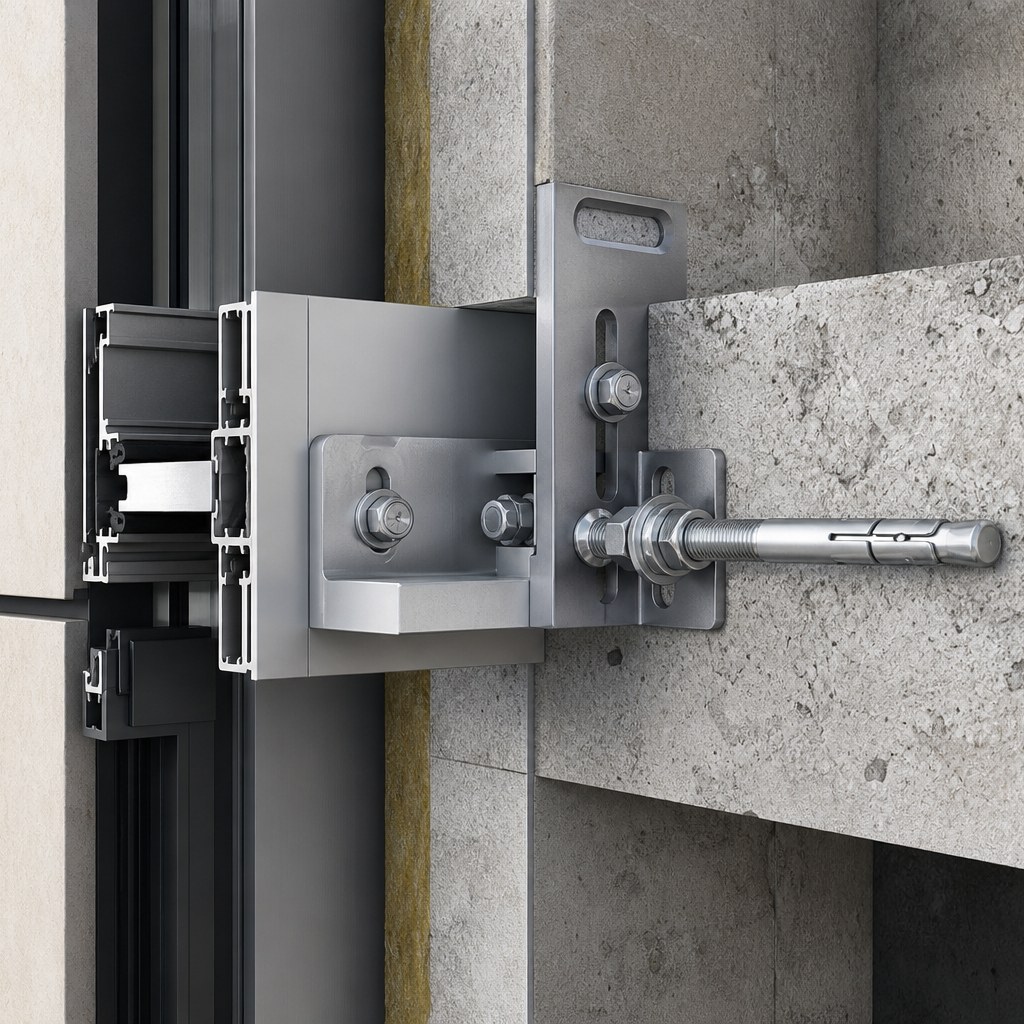

Деталировка узлов

Деталировка — ключевая часть КМД. Для вентфасада прорабатываются узлы, где сходятся подсистема, утеплитель, мембрана и облицовка. Особое внимание уделяется:

• оконным и дверным примыканиям с откосами, отливами и нащельниками;
• парапетным узлам с крышками и креплением к плите;
• цокольной зоне с защитой утеплителя и организацией капельника;
• деформационным швам и межэтажным противопожарным рассечкам;
• угловым элементам и зонам вокруг закладных деталей.

Качественная деталировка устраняет необходимость «решений по месту» на монтаже, которые ведут к перерасходу и потере геометрии облицовки.

Стадийность и согласования

Работа строится последовательно: сбор исходных данных и геодезическая съёмка → расчёт и стадия КМ → согласование решений → деталировка КМД → выпуск ведомостей и передача на производство и монтаж. Согласования включают увязку фасадных решений с архитектурным разделом, с расположением инженерных выводов и закладных, а при необходимости — с требованиями по нестандартным пожарным решениям, подтверждаемым испытаниями.

Типовые ошибки

• выпуск КМД без актуальной геодезии — раскладка не сходится на реальной стене;
• пропуск противопожарных рассечек в узлах — несоответствие 123-ФЗ и СП 2.13130;
• расхождение спецификаций и чертежей при ручной деталировке;
• отсутствие проработки температурных компенсаторов — деформации и шум облицовки.

Факторы стоимости

На стоимость КМ и КМД влияют: площадь и сложность геометрии фасада, число типов узлов и примыканий, тип облицовки и крепления, высотность и ветровой район, требования по нестандартным пожарным решениям, а также необходимость геодезической съёмки. Чем больше нетиповых узлов, тем выше доля деталировочных работ. ООО «Дилэнд» оценивает проект по реальному составу, без скрытых коэффициентов.

Нормативная база

Проект КМ и КМД вентфасада выполняется с учётом 123-ФЗ, ГОСТ Р 58154, СП 2.13130 (пожарная безопасность), СП 20.13330 (нагрузки и воздействия), ГОСТ Р 56707 (фасадные теплоизоляционные композиционные системы) и действующих СНиП. Числовые параметры нагрузок и креплений уточняются расчётом для конкретного здания.

Связанные услуги по проектированию

• Проектирование вентилируемых фасадов — родительский раздел;
• BIM-модель вентилируемого фасада;
• Рабочие чертежи облицовки и фасонных изделий вентфасада;
• Прочностной расчёт конструкции вентфасада;
• Технологические карты и проверка узлов вентфасада на собираемость.

Частые вопросы

Нужны ли обе стадии — и КМ, и КМД?

Для навесного вентфасада да. КМ обеспечивает расчётную несущую способность и пожарную безопасность, а КМД доводит решения до изготовления и монтажа. Без КМД невозможно корректно изготовить элементы и собрать фасад.

Можно ли заказать только КМД?

Только если уже есть проверенная стадия КМ с расчётом. Иначе деталировка будет выполнена без обоснования несущей способности, что недопустимо.

Нужна ли геодезия для КМД?

Да. Деталировка и раскладка облицовки выполняются на реальной геометрии фасада, поэтому геодезическая 3D-съёмка обязательна для точности.

Кто выпускает КМД у ООО «Дилэнд»?

КМД выпускает собственный проектный отдел из BIM-модели, что гарантирует соответствие чертежей, спецификаций и подсистемы REVENTAL.
