Укладка утеплителя и ветровлагозащитной мембраны вентфасада
Укладка утеплителя и ветровлагозащитной мембраны — ключевой скрытый этап монтажа навесного вентилируемого фасада, от которого напрямую зависят теплотехника, долговечность и пожарная безопасность ограждающей конструкции. ООО «Дилэнд» выполняет теплоизоляцию вентилируемых фасадов в Москве и Московской области под ключ с 2008 года: подбираем негорючую минеральную вату фасадного назначения, укладываем её снизу вверх с разбежкой швов, фиксируем тарельчатыми дюбелями и закрываем паропроницаемой ветровлагозащитной мембраной с гарантированным вентиляционным зазором. На этом этапе формируется тепловой контур здания, поэтому работа ведётся пооперационно, с актами освидетельствования скрытых работ и контролем отсутствия пустот.
Назначение слоёв теплоизоляции вентфасада
В навесном вентилируемом фасаде утеплитель и мембрана работают в связке с воздушным зазором. Утеплитель снижает теплопотери через стену, мембрана защищает его от выветривания и атмосферной влаги, а вентиляционный зазор удаляет водяной пар, мигрирующий из помещения наружу. Нарушение любого из этих слоёв приводит к намоканию утеплителя, потере теплозащитных свойств и образованию конденсата на внутренней поверхности стены. Поэтому теплоизоляция вентфасада проектируется и монтируется как единая система.
- Утеплитель — негорючая минеральная (каменная) вата фасадного назначения с группой горючести НГ; держит тепло и не поддерживает горение.
- Ветровлагозащитная мембрана — паропроницаемая гидроветрозащита, выпускающая пар наружу, но не пропускающая воду и ветер к утеплителю.
- Тарельчатые дюбели — фасадный крепёж с широкой тарелкой, прижимающий плиты утеплителя и мембрану к основанию.
- Вентиляционный зазор — воздушная прослойка 40–60 мм между мембраной и облицовкой для отвода влаги.
Минеральная вата фасадного назначения: однослойная и двухслойная
Для навесных вентилируемых фасадов применяется только негорючая минеральная вата на основе горных пород базальтовой группы с подтверждённой группой горючести НГ. Это требование 123-ФЗ и СП 2.13130 для наружных стен с внешней стороны. Тип утепления определяется проектом исходя из толщины теплоизоляции и ветровой нагрузки на объект.
| Схема утепления | Состав | Плотность, кг/м³ | Применение |
|---|---|---|---|
| Однослойная | Одна плита фасадной плотности | от 80 до 110 | Толщина утеплителя до 100–120 мм, типовые объекты |
| Двухслойная (внутренний слой) | Лёгкая плита, прилегает к стене | 30–50 | Заполнение неровностей основания, основной тепловой слой |
| Двухслойная (наружный слой) | Плотная ветрозащитная плита | от 80 (как правило 90–110) | Защита от выветривания со стороны вентзазора |
В двухслойной схеме повышенную плотность всегда имеет наружный слой, обращённый к воздушному зазору, — он воспринимает скоростной напор воздуха и защищает мягкий внутренний слой от эрозии волокон. Толщина теплоизоляции определяется теплотехническим расчётом для климата Москвы и МО и фиксируется в проекте.
Последовательность укладки утеплителя снизу вверх с разбежкой швов

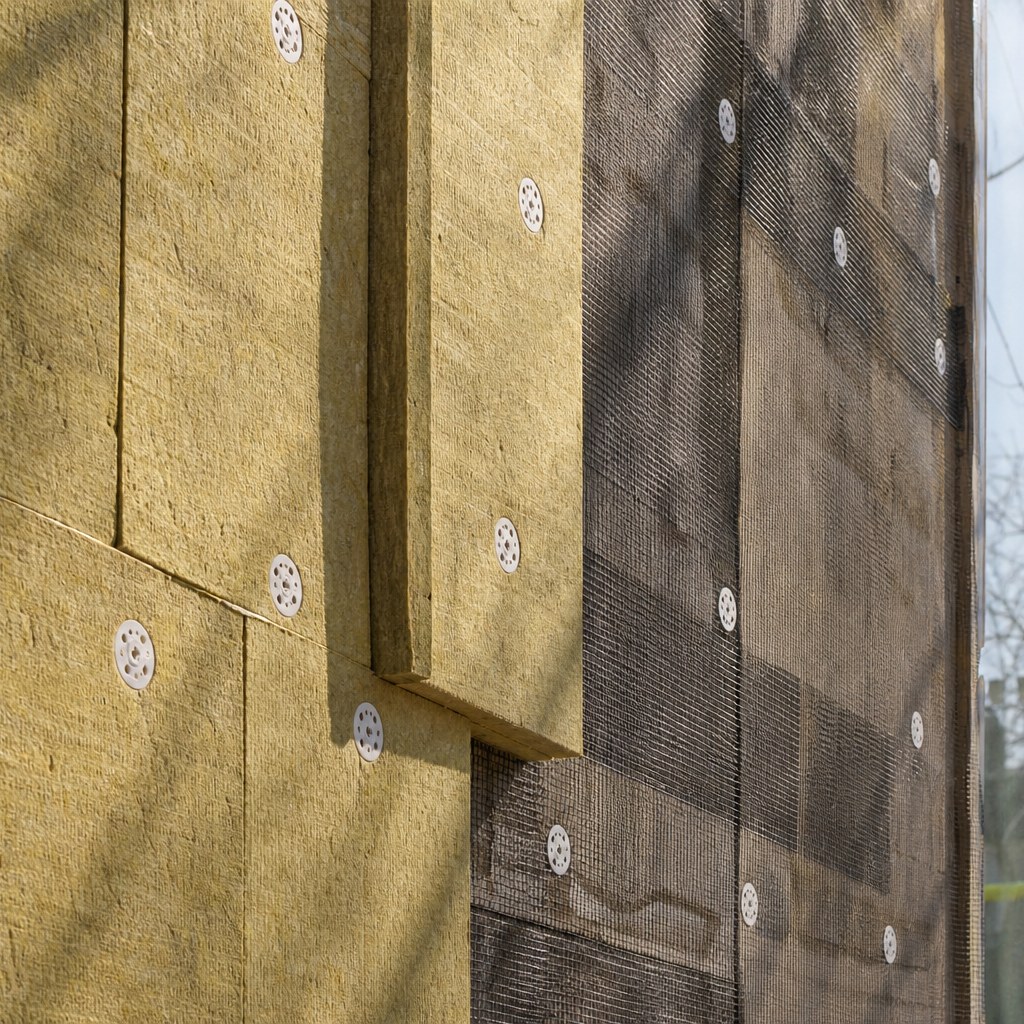

Укладка теплоизоляции ведётся строго снизу вверх, плотно к основанию, без зазоров между плитами. Плиты монтируются с разбежкой (перевязкой) вертикальных швов не менее чем на 150–200 мм, по принципу кирпичной кладки, чтобы исключить сквозные стыки и мостики холода. Опорой нижнего ряда служит цокольный профиль или ранее смонтированный узел.
- Разметка и контроль плоскости основания, очистка стены от пыли и наплывов.
- Установка нижнего опорного ряда плит враспор, плотно к стене и друг к другу.
- Укладка последующих рядов снизу вверх с разбежкой вертикальных швов.
- Подрезка плит по месту вокруг кронштейнов — без зазоров, плотным обжимом по стойке.
- В двухслойной схеме швы наружного слоя смещаются относительно швов внутреннего слоя.
- Контроль плотного прилегания: отсутствие пустот, продухов и провисаний.
Плиты надеваются на кронштейны через прорези или плотно обжимаются вокруг них — место примыкания утеплителя к металлу не должно иметь воздушных каналов. Все стыки и примыкания к проёмам выполняются без щелей.
Фиксация тарельчатыми дюбелями: норма шт/м²
После укладки плиты закрепляются тарельчатыми фасадными дюбелями с распорным сердечником, подобранными под материал основания (бетон, кирпич, газобетон). Длина дюбеля рассчитывается так, чтобы глубина анкеровки в несущем слое составляла не менее нормативной (как правило, 40–50 мм для бетона и больше для ячеистых материалов).
| Этап / зона | Норма дюбелей | Примечание |
|---|---|---|
| Предварительная фиксация утеплителя | 2 шт/м² | До монтажа мембраны, удержание плит |
| Рядовая зона (утеплитель + мембрана) | 5–8 шт/м² | По проекту, с учётом ветрового района |
| Краевые и угловые зоны фасада | до 10–12 шт/м² | Повышенные ветровые нагрузки на углах и парапетах |
Точное число дюбелей на квадратный метр определяется расчётом ветровой нагрузки по проекту и зависит от высоты здания и зоны фасада (рядовая, краевая, угловая). Тарелка дюбеля устанавливается заподлицо, без продавливания плиты, чтобы не нарушить плоскость и теплоизоляционный слой.
Монтаж ветровлагозащитной мембраны: нахлёст и проклейка

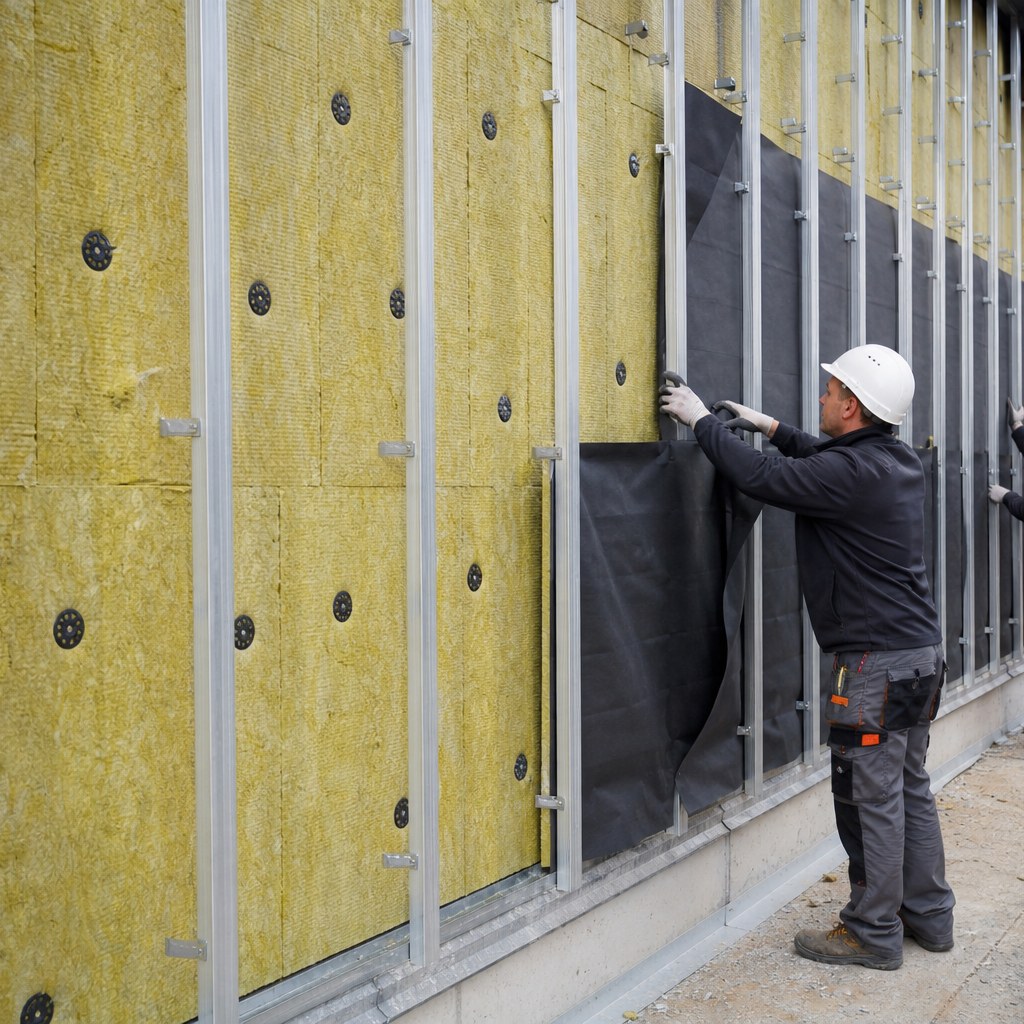

Поверх утеплителя монтируется паропроницаемая ветровлагозащитная мембрана. Её задача — выпускать водяной пар из утеплителя в вентзазор и одновременно не пропускать атмосферную влагу и ветер внутрь теплоизоляции. Мембрана раскатывается горизонтально, снизу вверх, лицевой (маркированной) стороной наружу.
- Горизонтальный нахлёст полотен — не менее 100 мм, вертикальный — не менее 100–150 мм.
- Стыки полотен проклеиваются специализированной соединительной лентой для герметичности.
- Мембрана прижимается тарельчатыми дюбелями совместно с утеплителем; рекомендуется дополнительная фиксация краёв.
- Примыкания к проёмам, отливам и доборным элементам герметизируются с заведением полотна.
- Не допускаются разрывы, проколы и провисания полотна в сторону зазора.
Применяются мембраны с подтверждённой пожарной и эксплуатационной характеристикой, совместимые с конструкцией навесного вентилируемого фасада. Для высотных и пожароопасных объектов состав ветрозащиты согласуется с требованиями системы по результатам огневых испытаний.
Обеспечение вентиляционного зазора 40–60 мм и допуски
Между наружной поверхностью мембраны (утеплителя) и тыльной стороной облицовки должен оставаться непрерывный вентиляционный зазор 40–60 мм по проекту. Зазор обеспечивается вылетом кронштейнов и направляющих и не должен перекрываться плитами утеплителя, провисшей мембраной или доборными элементами. Снизу и сверху фасада предусматриваются приточные и вытяжные отверстия для естественной тяги воздуха.
| Параметр | Требование | Метод контроля |
|---|---|---|
| Вентиляционный зазор | 40–60 мм (по проекту) | замер по узлу, рулетка |
| Плотность прилегания плит | без пустот и щелей | визуально, акт скрытых работ |
| Разбежка швов | не менее 150–200 мм | визуально, рулетка |
| Нахлёст мембраны | ≥ 100 мм, проклейка стыков | визуально, замер |
| Число дюбелей | по расчёту, 5–8 шт/м² и более | пересчёт на захватке |
Контроль качества и акты скрытых работ
Утеплитель и мембрана относятся к скрытым работам, которые закрываются последующей облицовкой. Поэтому до монтажа направляющих и панелей оформляется акт освидетельствования скрытых работ с фотофиксацией. Контролируются: марка и плотность утеплителя, толщина слоёв, отсутствие пустот и продухов, разбежка швов, число и тип дюбелей, целостность мембраны, величина нахлёста и качество проклейки. ООО «Дилэнд» ведёт пооперационный контроль и формирует исполнительную документацию, при необходимости привлекается технадзор и шеф-монтаж.
Типовые ошибки укладки утеплителя и мембраны
- Перекрытие вентиляционного зазора утеплителем, провисшей мембраной или доборами — нарушение вентиляции и накопление влаги.
- Мостики холода — щели между плитами, отсутствие разбежки швов, неплотный обжим вокруг кронштейнов.
- Намокание утеплителя — повреждённая или негерметичная мембрана, незакрытые стыки и примыкания к проёмам.
- Недостаточное число тарельчатых дюбелей или крепёж, не соответствующий материалу основания.
- Укладка плит сверху вниз или без перевязки швов — сквозные стыки и неравномерный прогрев.
- Монтаж горючих утеплителей или материалов без группы НГ — нарушение 123-ФЗ и СП 2.13130.
- Продавливание тарелки дюбеля в плиту — нарушение плоскости и теплоизоляции.
Нормативная база
Укладка теплоизоляции и ветровлагозащиты вентфасада выполняется в соответствии с действующими нормами:
| Документ | Что регламентирует |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Требования к негорючести материалов наружных стен, группа горючести НГ для утеплителя. |
| СП 2.13130 | Обеспечение огнестойкости объектов, требования к наружным стенам с внешней стороны. |
| СП 48.13330 «Организация строительства» | Порядок производства работ, строительный контроль, акты скрытых работ. |
| ГОСТ Р 58154 | Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия. |
Техника безопасности работ на высоте
Укладка утеплителя и мембраны выполняется на высоте и регулируется правилами охраны труда. ООО «Дилэнд» обеспечивает наряд-допуск на высотные работы, аттестованные средства подмащивания (леса, люльки, фасадные подъёмники), страховочные системы и каски, ограждение опасной зоны внизу и контроль метеоусловий (ветер, обледенение). Рулонные материалы и плиты надёжно закрепляются от срыва ветром, монтаж ведётся по утверждённому ППР после инструктажа персонала.
Раздел: Монтаж навесного вентилируемого фасада.
Смотрите также
- Монтаж несущих кронштейнов вентилируемого фасада
- Монтаж направляющих и профилей вентфасада
- Монтаж противопожарных отсечек и рассечек вентфасада
- Монтаж облицовочных панелей вентилируемого фасада
Частые вопросы
Какой утеплитель применяется в вентилируемом фасаде?
Только негорючая минеральная (каменная) вата фасадного назначения с группой горючести НГ. Плотность подбирается по проекту: в двухслойной схеме наружный слой плотнее внутреннего и защищает теплоизоляцию от выветривания.
Сколько тарельчатых дюбелей нужно на квадратный метр?
В рядовой зоне обычно 5–8 шт/м², в краевых и угловых зонах фасада — до 10–12 шт/м². Точное количество определяется расчётом ветровой нагрузки по проекту с учётом высоты здания.
Каким должен быть вентиляционный зазор?
40–60 мм по проекту между мембраной и облицовкой. Зазор должен быть непрерывным и не перекрываться утеплителем, мембраной или доборными элементами, с приточными и вытяжными отверстиями для тяги воздуха.
Зачем нужна ветровлагозащитная мембрана?
Она выпускает водяной пар из утеплителя в вентзазор и одновременно защищает теплоизоляцию от атмосферной влаги и выветривания волокон. Полотна монтируются с нахлёстом не менее 100 мм и проклейкой стыков.
Можно ли обойтись без мембраны?
Применение и тип ветрозащиты определяются проектом и характеристиками конкретной фасадной системы. Для плит низкой плотности и высотных объектов мембрана, как правило, обязательна для защиты от эрозии и намокания.
