Керамогранитные плиты на кляммерах для вентфасада

Керамогранитные плиты на кляммерах — самый распространённый способ облицовки вентилируемого фасада в Москве и Московской области. Это система открытого (видимого) крепления, где керамогранит удерживается на направляющих подсистемы металлическими зажимами-кляммерами. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует навесные вентфасады под ключ: расчёт ветровых нагрузок, BIM-модель, собственная подсистема REVENTAL, монтаж, шеф-монтаж и технадзор. Ниже — техническая разборка решения: материалы, узлы, нормативы, плюсы и минусы, типовые ошибки и факторы цены.

Что такое крепление керамогранита на кляммерах

Кляммер — это металлический зажим, который заводится в горизонтальный шов между плитами и фиксирует их за кромку, прижимая к направляющей подсистемы. При открытом креплении кляммеры остаются видимыми на лицевой поверхности фасада в местах стыка плит. Рядовые кляммеры удерживают по две-четыре плиты сразу, стартовые и концевые — по одной кромке. Такая схема технологична, ремонтопригодна и заметно дешевле скрытого крепления, потому что не требует пропилов, анкеров или приклейки на тыльной стороне плитки.

Кляммеры изготавливают из нержавеющей стали (как правило, аустенитного класса), что обеспечивает коррозионную стойкость на весь срок службы фасада. Видимую часть зажима окрашивают порошковым способом в цвет плитки или в контрастный оттенок, поэтому крепёж визуально не выделяется либо, наоборот, становится частью рисунка фасада. Толщина и геометрия кляммера подбираются под толщину плиты и расчётную ветровую нагрузку для конкретного здания.

Технические характеристики керамогранита для вентфасада

Для навесных фасадов применяют плотный полнотелый керамогранит. Ключевые параметры, на которые опирается проект:

Низкое водопоглощение и высокая морозостойкость критичны для климата Москвы и МО: плита не насыщается влагой, не растрескивается при переходах температуры через ноль и сохраняет цвет десятилетиями. Толщина 10–12 мм — компромисс между несущей способностью кромки под кляммер и весом облицовки на подсистему.

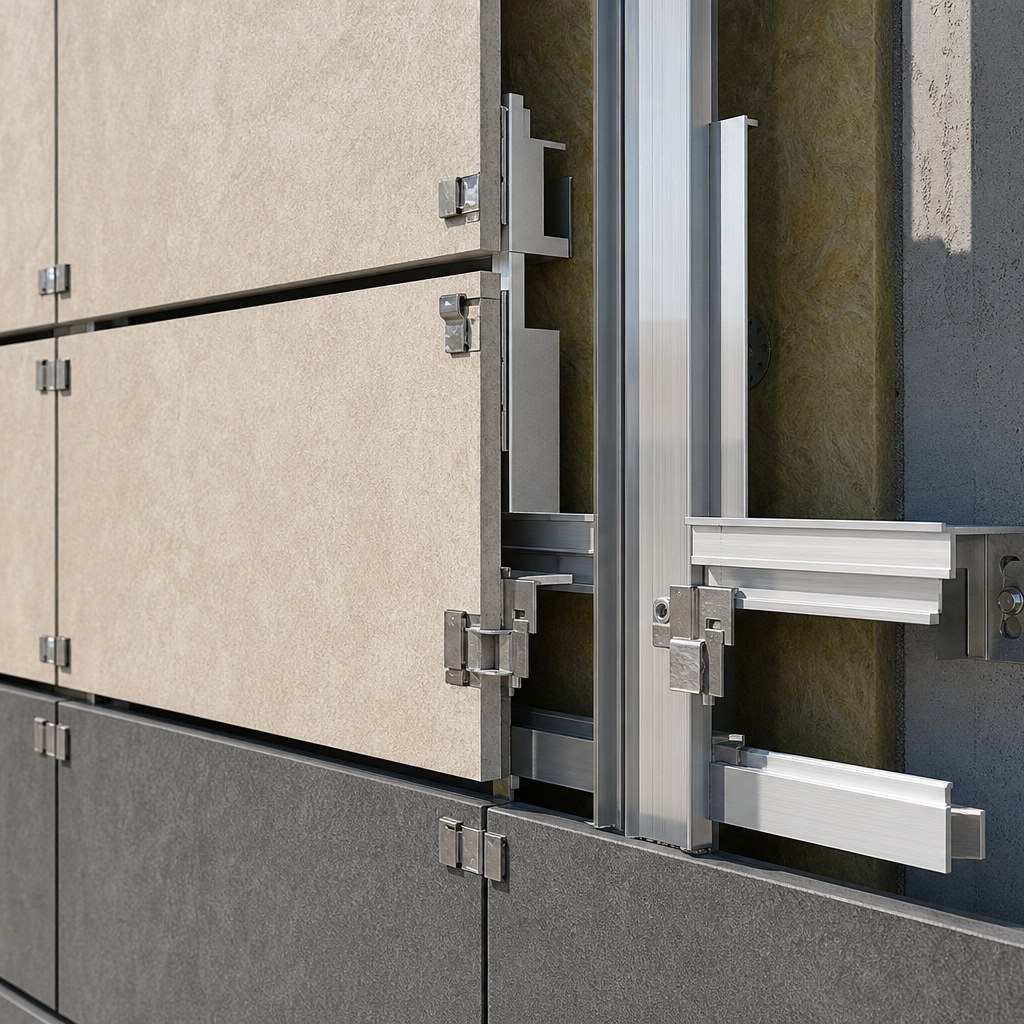

Подсистема навесного фасада

Кляммерное крепление работает только в связке с правильно рассчитанной подсистемой. В её состав входят:

• Несущие и опорные кронштейны — крепятся к несущей стене анкерами, воспринимают вертикальную и ветровую нагрузку. Несущий кронштейн фиксирует направляющую жёстко, опорный допускает термическое расширение.
• Направляющие профили (вертикальные, иногда с горизонтальными перемычками) — к ним монтируются кляммеры.
• Терморазрыв (паронитовая прокладка) под кронштейном — снижает мостик холода в месте примыкания к стене.
• Кляммеры рядовые, стартовые, концевые и угловые — собственно фиксация плит.
• Утеплитель и ветрогидрозащита — минераловатные плиты НГ, закреплённые тарельчатыми дюбелями.

Между утеплителем и облицовкой остаётся вентилируемый зазор (обычно 40–60 мм), через который удаляется влага и водяной пар — отсюда название «вентилируемый фасад». ООО «Дилэнд» использует собственную алюминиевую и оцинкованную подсистему REVENTAL с расчётом под конкретный объект.

Монтажные узлы и последовательность работ

1. Разметка фасада, вынос осей кронштейнов, бурение под анкеры.
2. Установка кронштейнов с терморазрывом, контроль вылета под плоскость фасада.
3. Монтаж утеплителя и ветрогидрозащиты, фиксация тарельчатыми дюбелями (5 шт./м²).
4. Установка вертикальных направляющих, выставление в единую плоскость.
5. Монтаж стартовых кляммеров и первого ряда плит, далее — рядовых кляммеров по горизонтальным швам.
6. Устройство узлов: оконные откосы и отливы, парапет, цоколь, углы, деформационные швы.

Особое внимание — узлам примыканий (окна, цоколь, парапет): именно там чаще всего возникают протечки и продувание при ошибках монтажа. Зазор между плитами должен быть равномерным, иначе кляммер не сядет в проектное положение.

Нормативная база

Проектирование и монтаж кляммерного вентфасада в России регулируют:

• 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — требования к пожарной безопасности фасадных систем.
• ГОСТ Р 58154 — конструкции фасадные навесные вентилируемые, общие технические условия.
• СП 2.13130 — обеспечение огнестойкости объектов защиты.

Керамогранит относится к негорючим материалам (НГ), что снимает большинство ограничений по этажности и применению, характерных для горючих облицовок. Тем не менее пожарную безопасность определяет вся система целиком: утеплитель, ветрозащита, узлы у оконных проёмов и противопожарные рассечки.

Открытое крепление кляммерами против скрытого

Плюсы открытого крепления: цена, простота, скорость, лёгкая замена повреждённых плит, отсутствие операций по тыльной обработке. Минусы: на фасаде видны кляммеры (решается окраской в цвет плитки) и решение считается менее «премиальным», чем скрытое. Для большинства коммерческих, административных и жилых объектов в Москве и МО кляммерный фасад — оптимальный баланс цены и долговечности.

Типовые ошибки

• Неверный шаг кронштейнов и направляющих без расчёта ветровой нагрузки для высотного здания.
• Отсутствие или повреждение терморазрыва — мостики холода и конденсат.
• Неравномерный шов: кляммер не фиксирует кромку, плита «гуляет».
• Применение чёрного металла вместо нержавеющей стали в кляммерах — коррозия и подтёки.
• Отсутствие противопожарных рассечек и неправильные узлы у оконных проёмов.
• Перекрытие вентзазора утеплителем или мусором — нарушение работы фасада.

Обслуживание и срок службы

Кляммерный керамогранитный фасад практически не требует ухода. Поверхность моется водой под давлением, плита не выгорает и не впитывает грязь. Раз в несколько лет рекомендуется визуальный осмотр узлов, проверка анкеров и состояния кляммеров. Расчётный срок службы подсистемы и облицовки — от 25 лет, при этом любая повреждённая плита заменяется без демонтажа соседних участков.

От чего зависит цена

• Марка и формат керамогранита (600×600 дешевле широкоформатного 600×1200).
• Материал подсистемы: оцинкованная сталь или алюминий.
• Высотность и сложность фасада, количество узлов, окон, углов.
• Тип и толщина утеплителя, требования по пожарной безопасности.
• Окраска кляммеров в цвет плитки, доборные и угловые элементы.
• Логистика и условия монтажа на объекте в Москве и МО.

Область применения

Керамогранит на кляммерах применяют на жилых домах, бизнес-центрах, торговых и административных зданиях, школах, больницах, паркингах и при реконструкции фасадов. Решение подходит как для новостроек, так и для утепления и обновления существующих стен из кирпича, бетона и газоблока.

Раздел: Вентилируемые фасады по виду облицовки.

Смотрите также

• Широкоформатный керамогранит на скрытом креплении для вентфасада
• Клинкерная обожжённая плитка для навесного вентфасада
• Натуральный камень для вентилируемого фасада
• Бетонная облицовочная плитка для вентилируемого фасада

Частые вопросы

Видны ли кляммеры на готовом фасаде?
Да, при открытом креплении зажимы видны в местах стыка плит. Их окрашивают порошково в цвет керамогранита, поэтому крепёж визуально почти не заметен.

Какая толщина керамогранита нужна для кляммеров?
Обычно 10–12 мм. Тонкая плита не держит нагрузку на кромке, более толстая увеличивает вес облицовки на подсистему.

Из чего делают кляммеры?
Из нержавеющей стали — это исключает коррозию и подтёки ржавчины на весь срок службы фасада.

Можно ли заменить одну повреждённую плиту?
Да. Открытое крепление позволяет снять и заменить отдельную плиту без демонтажа соседних участков фасада.

Подходит ли решение для высотных зданий в Москве?
Да, при условии расчёта ветровой нагрузки и подбора шага подсистемы и кляммеров под конкретный объект.
