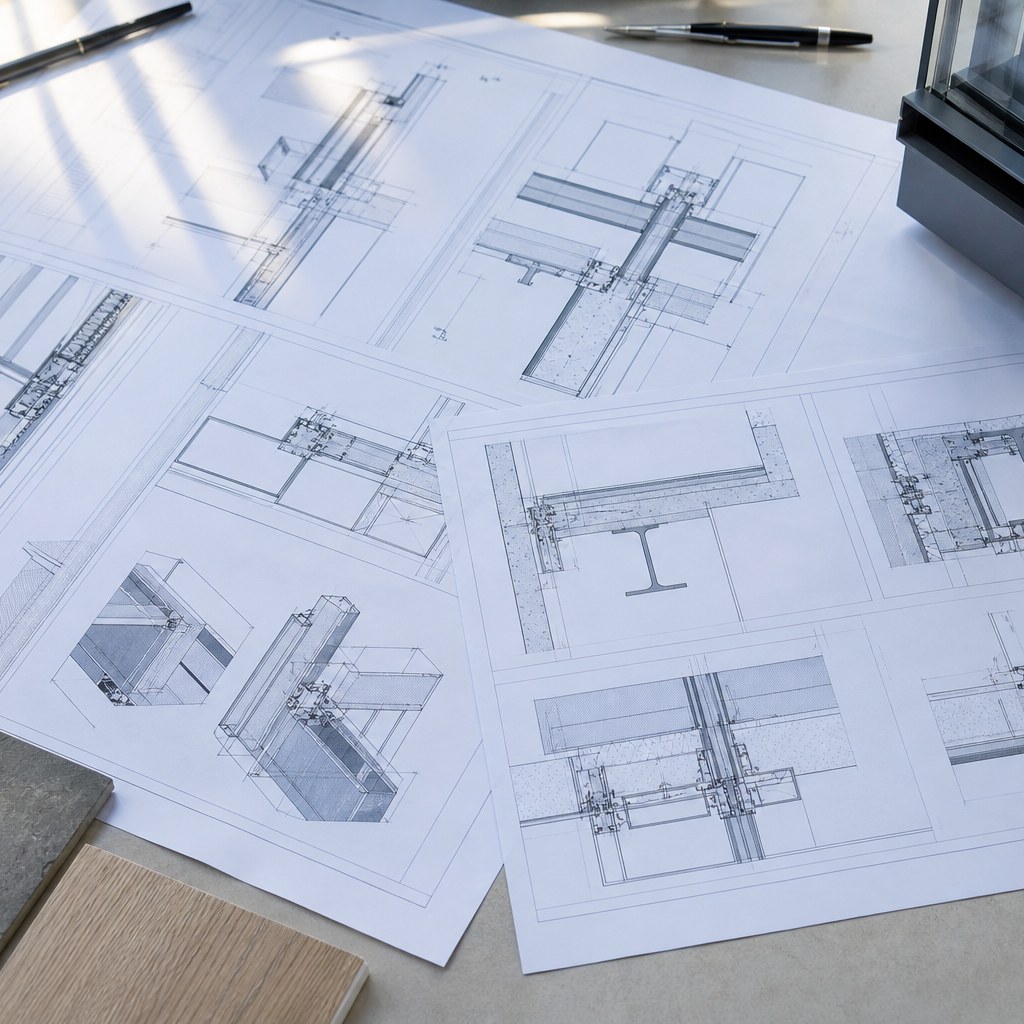

Рабочие чертежи облицовки и фасонных изделий вентфасада

Рабочие чертежи облицовки и фасонных изделий вентфасада — это комплект документации, по которому изготавливаются и монтируются видимые элементы навесного вентилируемого фасада: облицовочные плиты, кассеты и доборные детали. Именно рабочие чертежи определяют, как фасад будет выглядеть и как точно сойдётся раскладка на реальной стене. ООО «Дилэнд» (на рынке с 2008 года) выпускает рабочие чертежи и производит элементы облицовки по собственной технологии, проектирует и монтирует вентилируемые фасады под ключ в Москве и Московской области по ценам заводов-производителей.

Что входит в рабочие чертежи

Комплект рабочих чертежей охватывает всю видимую часть фасада и сопрягаемые с ней детали. В него входят:

• раскладка облицовки по фасадным плоскостям с нумерацией плит и привязкой к осям;
• карты раскроя облицовочного материала с учётом направления текстуры и отходов;
• чертежи фасонных изделий: откосы, отливы, нащельники, угловые элементы, парапетные крышки, капельники;
• узлы крепления плит (видимый кляммер, скрытый крепёж, агрустойкие заклёпки);
• ведомости элементов облицовки и доборных изделий с типоразмерами и количеством;
• спецификации метизов и крепёжных элементов.

Раскладка облицовки

Раскладка — основа рабочих чертежей. От неё зависит расход материала, ритм швов и итоговый вид фасада. ООО «Дилэнд» выполняет раскладку на реальной геометрии здания по данным геодезической 3D-съёмки, а не на идеализированной плоскости. Это позволяет заранее учесть отклонения стены, выдержать ширину швов и корректно разложить плиты вокруг проёмов и углов.

При раскладке учитываются: модуль и формат облицовки, температурные зазоры, направление и ритм швов, расположение проёмов и закладных, а также эстетические требования (симметрия, отсутствие узких «дорезков» в видимых зонах). Грамотная раскладка снижает количество подрезок и отходов.

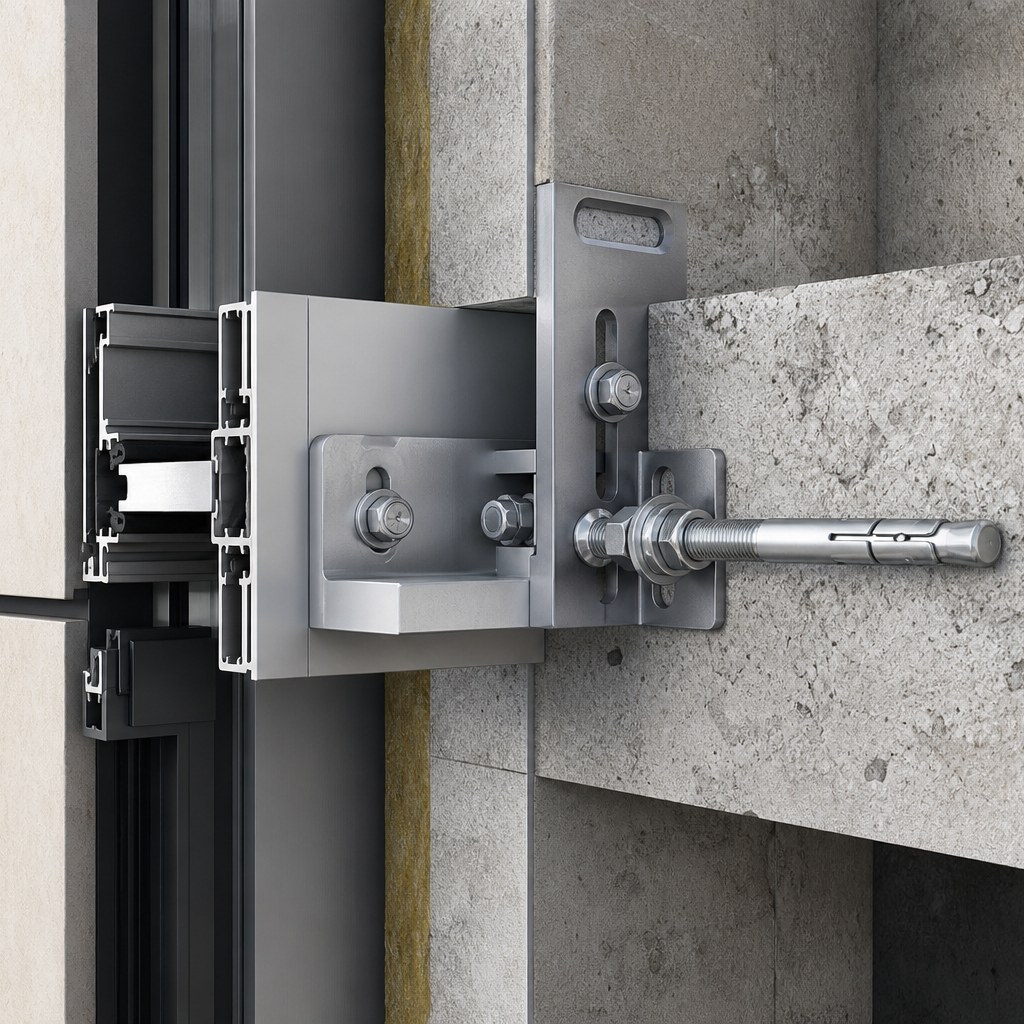

Фасонные и доборные изделия

Фасонные изделия завершают узлы фасада и защищают конструкцию от воды и продувания. Без точных чертежей доборов даже качественная подсистема и облицовка не дадут аккуратного результата. В рабочих чертежах детализируются:

• оконные и дверные откосы, отливы;
• нащельники и стыковочные планки;
• угловые элементы (внешние и внутренние углы);
• парапетные крышки с уклоном и капельником;
• цокольные профили и защита нижней кромки утеплителя.

Каждое изделие чертится с разверткой, линиями гибки и допусками, чтобы изготовление было однозначным.

Производство по собственной технологии

ООО «Дилэнд» производит элементы облицовки и фасонные изделия по собственной технологии. Рабочие чертежи и карты раскроя выпускаются из BIM-модели и напрямую передаются на оборудование, в том числе на станки с ЧПУ. Это даёт несколько преимуществ:

1. геометрия изделий точно соответствует проектной раскладке;
2. исключён ручной перенос размеров и связанные ошибки;
3. сокращается срок изготовления и согласования;
4. отходы материала минимизируются за счёт оптимального раскроя.

Контроль на собственном производстве позволяет выдерживать допуски, без которых раскладка облицовки не сойдётся на монтаже.

Типовые ошибки

• раскладка по «идеальной» плоскости без геодезии — плиты не сходятся на реальной стене;
• отсутствие карт раскроя — перерасход материала и хаотичные отходы;
• фасонные изделия без разверток и линий гибки — несовпадение размеров;
• игнорирование температурных зазоров — деформации и шум облицовки;
• узкие «дорезки» в видимых зонах из-за непродуманной раскладки.

Обслуживание и ремонтопригодность

Грамотные рабочие чертежи учитывают не только монтаж, но и эксплуатацию. Нумерация плит и наличие карт раскладки упрощают замену повреждённого элемента: можно изготовить точную копию без повторного обмера. Применение разборных узлов крепления (например, видимого кляммера на доступных участках) повышает ремонтопригодность фасада.

Факторы стоимости

Стоимость рабочих чертежей зависит от площади и сложности фасада, типа облицовки и крепления, количества фасонных изделий и нетиповых узлов, требований к раскладке (симметрия, рисунок), а также необходимости геодезической съёмки. Чем больше доборных элементов и сложнее геометрия, тем выше объём деталировки.

Нормативная база

Рабочие чертежи увязываются с требованиями 123-ФЗ, ГОСТ Р 58154 и СП 2.13130 по пожарной безопасности, СП 20.13330 по нагрузкам, ГОСТ Р 56707 по фасадным теплоизоляционным композиционным системам и действующими СНиП. Параметры крепления и зазоров уточняются расчётом и условиями объекта.

Связанные услуги по проектированию

• Проектирование вентилируемых фасадов — родительский раздел;
• BIM-модель вентилируемого фасада;
• Проект КМ и КМД вентфасада;
• Прочностной расчёт облицовки вентилируемого фасада;
• Геодезическая 3D-съёмка фасада для вентфасада.

Частые вопросы

Зачем нужна геодезия для рабочих чертежей?

Раскладка облицовки выполняется на реальной геометрии фасада. Без 3D-съёмки чертежи будут идеализированными, и плиты не сойдутся на стене с реальными отклонениями.

Изготавливает ли ООО «Дилэнд» облицовку само?

Да. Элементы облицовки и фасонные изделия производятся по собственной технологии, чертежи и карты раскроя передаются на оборудование, включая станки с ЧПУ.

Что такое фасонные изделия?

Это доборные элементы фасада: откосы, отливы, нащельники, углы, парапетные крышки и капельники, которые завершают узлы и защищают конструкцию.

Можно ли заменить одну повреждённую плиту?

Да. По нумерации и картам раскладки изготавливается точная копия элемента без повторного обмера всего фасада.
