Разработка узлов крепления и рабочих чертежей вентфасада
Рабочие чертежи и узлы — это документация, по которой навесной вентилируемый фасад собирают на объекте. От качества прорисовки узлов зависит герметичность, теплотехника и пожарная безопасность здания. ООО «Дилэнд» разрабатывает узлы крепления и рабочие чертежи вентфасада в Москве и Московской области с 2008 года, выпуская комплекты, готовые к монтажу, в соответствии с ГОСТ Р 58154 и требованиями 123-ФЗ.
Мы прорисовываем как типовые узлы (рядовое крепление облицовки, примыкание к окну, цоколю, парапету), так и нестандартные решения для сложной геометрии: колонн, эркеров, скруглений, объёмных элементов. Каждый узел увязан с конкретной подсистемой, типом основания и выбранной облицовкой, что исключает импровизацию монтажников на стройке.

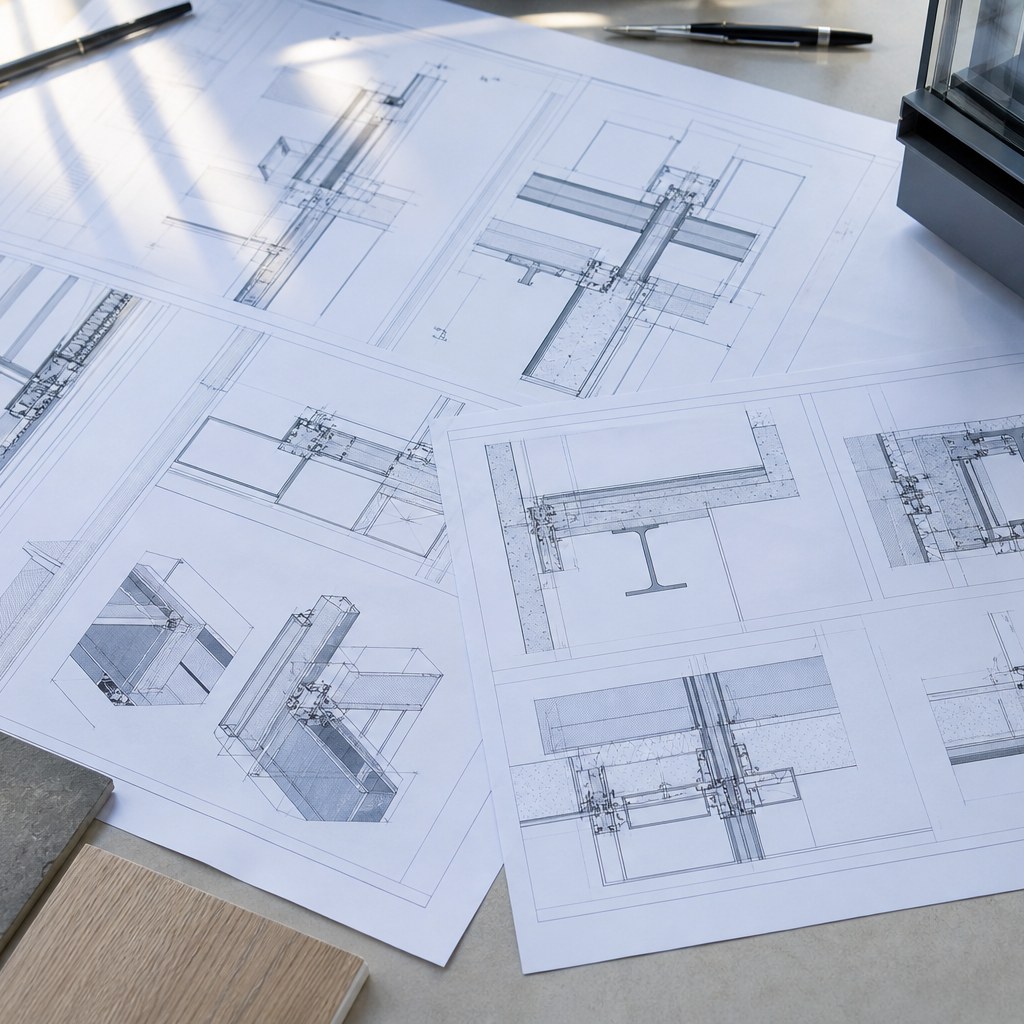

Состав комплекта рабочей документации
Комплект по вентфасаду формируется под конкретный объект и стадию. Типовой состав охватывает чертежи, спецификации и узлы.
- Общие виды фасадов с раскладкой облицовки и осями.
- Планы и разрезы с привязкой подсистемы к основанию.
- Чертежи КМД: кронштейны, направляющие, крепёж, фасонные изделия.
- Узлы примыканий: окна, двери, цоколь, парапет, деформационные швы.
- Узлы пожарных отсечек и рассечек в вентилируемом зазоре.
- Спецификации материалов и крепежа с объёмами.
- Ведомости элементов облицовки и доборных изделий.
Этапы разработки
- Сбор исходных данных: обмеры или геодезическая 3D-съёмка, разделы АР/КР.
- Назначение подсистемы и схемы крепления под основание и нагрузку.
- Разработка раскладки облицовки с привязкой к модулю.
- Прорисовка типовых и нестандартных узлов.
- Выпуск КМД, спецификаций и ведомостей.
- Согласование с архитектором и при необходимости BIM-координация.
| Тип узла | Назначение | Что критично |
|---|---|---|

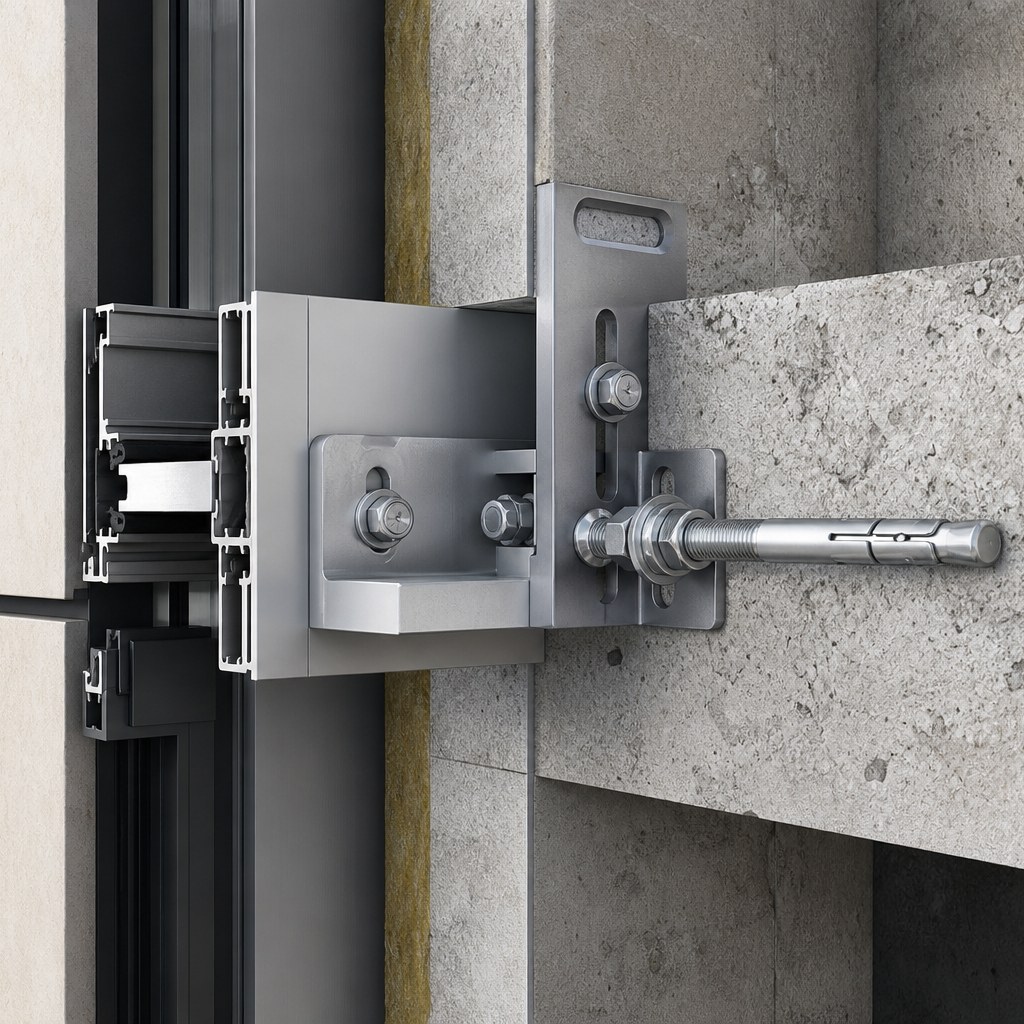

| Рядовой узел крепления | Фиксация облицовки к направляющим | Компенсация температурных деформаций |
| Узел примыкания к окну | Герметичность и теплотехника проёма | Отсутствие мостиков холода, отвод воды |
| Цокольный узел | Завершение фасада снизу | Защита утеплителя, вентиляция зазора |
| Парапетный узел | Завершение фасада сверху | Отвод воды, ветровая нагрузка |
| Пожарная отсечка | Ограничение распространения огня в зазоре | Соответствие 123-ФЗ и СП 2.13130 |
Требования к узлам вентфасада
Каждый узел должен одновременно удовлетворять нескольким группам требований, нередко конфликтующим между собой. Грамотный чертёж балансирует их.
| Требование | Норматив-ориентир |
|---|---|
| Несущая способность крепежа и анкеровки | ГОСТ Р 58154, СП по нагрузкам |
| Пожарная безопасность узла и отсечек | 123-ФЗ, СП 2.13130 |
| Теплотехника, отсутствие мостиков холода | СП по тепловой защите зданий |
| Вентиляция зазора и отвод влаги | ГОСТ Р 58154 |
| Собираемость и допуски монтажа | Технологические карты |
Типовые ошибки при разработке узлов
- Жёсткая фиксация облицовки без компенсации температурных деформаций — коробление и шум.
- Мостики холода в узлах примыканий из-за сквозного металла.
- Отсутствие отвода воды на цоколе и парапете — увлажнение утеплителя.
- Несогласованность раскладки с модулем подсистемы — перерасход и нестыковки.
- Игнорирование пожарных отсечек в зазоре — замечания экспертизы.
- Узлы «в общем виде» без привязки к конкретному крепежу — импровизация на монтаже.
Преимущества проработанных чертежей
| Преимущества | Ограничения |
|---|---|
| Монтаж без переделок и импровизации | Нужны точные обмеры основания |
| Контролируемая теплотехника и герметичность | Сложная геометрия увеличивает срок разработки |
| Точные спецификации и объёмы крепежа | Изменения АР требуют корректировки КМД |
| Готовность к BIM-координации | — |
Узлы для сложной геометрии фасада
Отдельная категория работ — узлы для нетиповых участков, где стандартные решения подсистемы неприменимы. На таких участках цена ошибки выше: именно здесь чаще всего возникают протечки, мостики холода и видимые дефекты раскладки. Мы прорабатываем эти зоны индивидуально, с привязкой к фактической геометрии, полученной по обмерам или геодезической 3D-съёмке.
- Колонны и пилоны: раскладка по радиусу, гибка композита, скрытое крепление.
- Эркеры и наклонные плоскости: компенсация геометрии, отвод воды с наклонных участков.
- Скруглённые углы: согласование радиуса гиба с возможностями материала.
- Объёмные элементы и козырьки: усиление подсистемы, узлы подвеса.
- Деформационные швы здания: разрезка фасада и подвижные узлы.
Для каждого нестандартного участка мы выпускаем отдельный лист с узлом, спецификацией крепежа и пояснением последовательности монтажа. Это исключает ситуацию, когда монтажная бригада принимает конструктивные решения на месте, не имея ни расчёта, ни согласования с автором проекта. При необходимости узлы проходят проверку на собираемость в BIM-модели вентфасада до выхода на площадку.
Раздел: Сотрудничество с архитекторами и проектировщиками по вентфасадам.
Смотрите также
- Консультации и аудит при разработке проектов вентилируемых фасадов
- Прочностной расчёт фасадных систем вентфасада
- Подбор фасадных решений вентфасада под архитектурную концепцию
- Разработка нестандартных декоров и текстур вентфасада
Частые вопросы
В каком формате вы выдаёте рабочие чертежи?
Чертежи КМД, узлы, раскладки и спецификации в согласованных форматах. При запросе выполняем BIM-модель вентфасада для координации со смежными разделами.
Нужны ли обмеры перед разработкой узлов?
Да. Для точной привязки подсистемы и раскладки нужны актуальные обмеры или геодезическая 3D-съёмка фасада, особенно при реконструкции.
Вы разрабатываете узлы под любую подсистему?
Да. Мы работаем с собственной подсистемой REVENTAL и с другими системами, подбирая решение под основание, нагрузку и облицовку.
Кто отвечает за пожарные отсечки в чертежах?
Мы закладываем отсечки и рассечки в зазоре в соответствии с 123-ФЗ и СП 2.13130 и отражаем их в узлах рабочей документации.
Закажите разработку узлов и чертежей вентфасада
Передайте нам архитектурную концепцию и данные по основанию — мы разработаем узлы крепления и рабочие чертежи вентфасада, готовые к монтажу в Москве и Московской области. ООО «Дилэнд» спроектирует, поставит и смонтирует вентфасад под ключ по ценам заводов-производителей. Свяжитесь с нами для расчёта.
