Колонны из композитных и алюминиевых панелей на вентфасаде

Облицовка колонн, пилонов и круглых опор композитными и листовыми алюминиевыми панелями — отдельная инженерная задача внутри вентилируемого фасада. Геометрия криволинейных и многогранных элементов требует точного раскроя по разверткам, вальцовки радиусных деталей и продуманного скрытого крепежа. Компания ООО «Дилэнд» (на рынке с 2008 года) проектирует, изготавливает и монтирует вентфасад колонн в Москве и Московской области под ключ — с BIM-моделированием, собственной подсистемой REVENTAL, шеф-монтажом и технадзором.

Что облицовывают и какими материалами

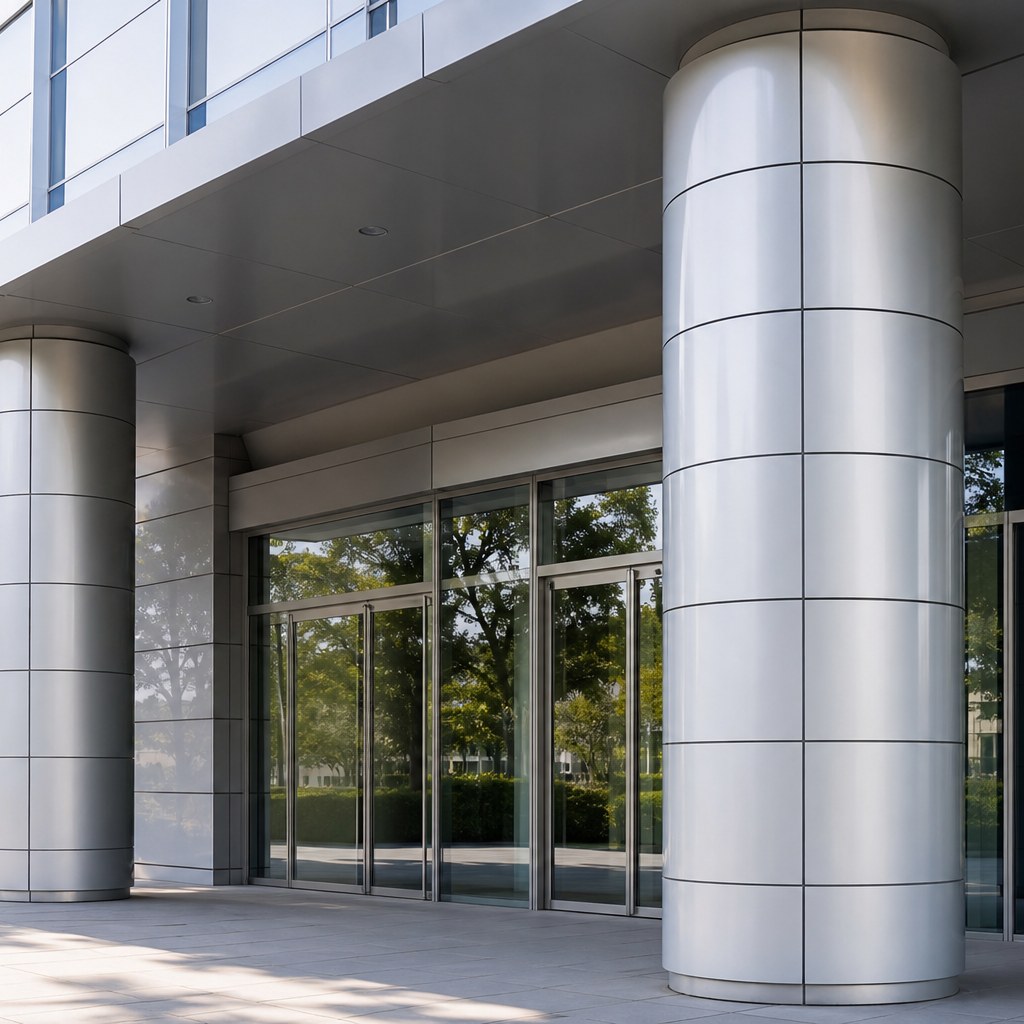

На фасадах часто встречаются круглые колонны (входные группы, навесы, паркинги), многогранные пилоны и прямоугольные опоры с острыми или скругленными ребрами. Для их облицовки на навесном вентилируемом фасаде применяют два основных материала.

• Алюминиевые композитные панели (АКП) — «сэндвич» из двух алюминиевых листов толщиной 0,3–0,5 мм и полимерного либо минерального наполнителя общей толщиной 3–4 мм. Хорошо фрезеруются, гнутся по линии надреза, формуются в радиус, дают ровную плоскость и большой выбор цвета/фактуры.
• Листовой алюминий толщиной 1,5–3 мм с порошковой или валковой окраской (в том числе под анодирование) — для радиусных и сложнофрезеруемых элементов, где нужна цельная гнутая деталь без видимых стыков по образующей.

Выбор между АКП и листовым алюминием определяется радиусом колонны, требуемой плоскостностью, бюджетом и классом пожарной опасности объекта.

Технология изготовления криволинейных элементов

Криволинейная облицовка — это не «согнуть лист на месте», а заводская подготовка по точным разверткам. Основные операции:

1. Обмер и BIM-модель. Снимаются фактические диаметры, высоты, отклонения опоры от вертикали. Колонна редко бывает идеально круглой, поэтому развертка строится по реальной геометрии.
2. Раскрой по разверткам. Круглая поверхность разбивается на сегменты (карты) либо на цельные обечайки — в зависимости от диаметра и материала. Раскрой выполняется на ЧПУ.
3. Фрезеровка и формовка АКП. По линиям гиба фрезеруется V-образная или U-образная канавка, лист сгибается в кассету с отбортовкой под скрытый крепеж. Для радиуса малая фрезеровка задает многогранник, аппроксимирующий окружность.
4. Вальцовка (гибка) радиусных деталей. Листовой алюминий и АКП прокатываются на вальцах до нужного радиуса. Минимальный радиус гибки зависит от толщины и типа наполнителя.
5. Сборка кассет и контроль. Готовые элементы проверяются по шаблону образующей, маркируются по координатам и поставляются на монтаж комплектом.

Радиусы гибки и ограничения геометрии

Радиус — ключевой параметр. Слишком малый радиус для выбранной толщины приводит к складкам, разрыву лицевого слоя АКП или отслоению покрытия. Ориентировочные значения приведены в таблице (точные параметры подтверждает технолог по конкретной партии материала).

При очень малых радиусах вместо плавной гибки применяют сегментацию: окружность набирается из узких граненых карт, что технологичнее и дешевле, но дает фактуру многогранника.

Каркас (подсистема) под колонну

Облицовка крепится не к телу колонны напрямую, а к несущему каркасу вентфасада, который повторяет ее форму и создает вентиляционный зазор. Для круглых опор используют кольцевые горизонтальные обручи (хомуты) и вертикальные направляющие, для многогранников — рамные узлы по граням и ребрам. Подсистема REVENTAL рассчитывается на ветровую нагрузку, термические перемещения и собственный вес облицовки. Зазор для вентиляции выдерживается равномерным по всей окружности, иначе нарушается отвод влаги и тепла.

• Кронштейны с терморазрывом — снижение мостиков холода.
• Подвижные и неподвижные точки крепления — компенсация температурных деформаций алюминия.
• Утеплитель (минеральная вата НГ) с ветрозащитой — при облицовке отапливаемых конструкций.

Скрытый крепеж, стыки и швы

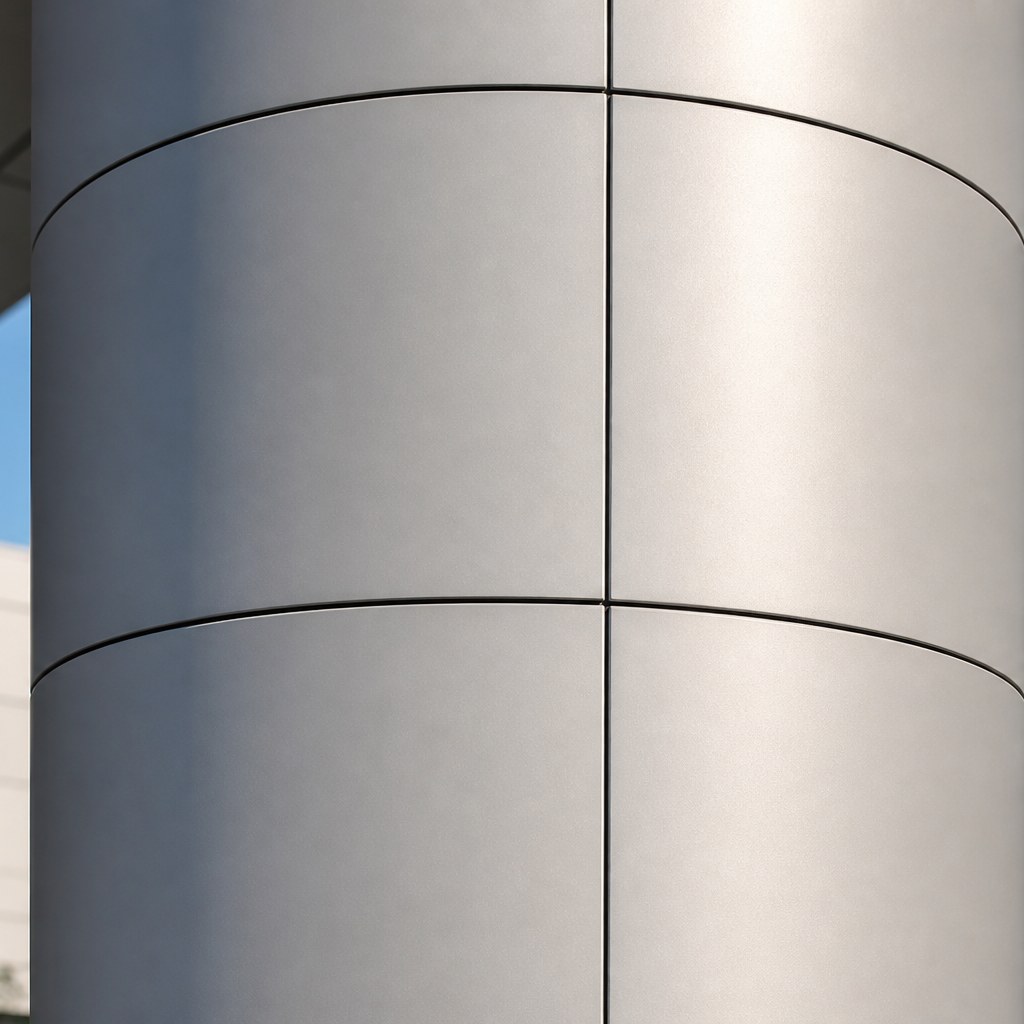

На колоннах предпочтителен скрытый крепеж: кассеты заводятся в салазки/закладные за счет отбортовки, видимые саморезы и заклепки на лицевой образующей исключаются. Это важно эстетически — на круглой поверхности любой видимый крепеж бросается в глаза. Швы между картами выполняют равномерными (обычно 8–12 мм), вертикальные стыки совмещают по образующей и при необходимости герметизируют. Шаг и рисунок швов закладываются в развертке заранее, чтобы стыки попадали в логичные точки и не «гуляли» по окружности.

Негорючесть: А2/НГ против ПЭ

Пожарная безопасность фасада регулируется Федеральным законом 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ГОСТ Р 58154 (фасадные системы) и СП 2.13130 (обеспечение огнестойкости). Для АКП принципиален тип наполнителя:

• ПЭ (полиэтиленовый наполнитель) — горючий, ограниченно допустим только для малоэтажных и невысоких объектов; на большинстве общественных и высотных зданий не применяется.
• FR / А2 (минеральный наполнитель) — негорючий или слабогорючий (класс А2, группа НГ/Г1), требуется для общественных, высотных и социально значимых объектов в Москве и МО.

Листовой алюминий относится к негорючим материалам (НГ). Класс пожарной опасности всей фасадной системы подтверждается огневыми испытаниями в составе конструкции, а не только по материалу облицовки.

Плюсы и минусы решения

• Плюсы: малый вес, коррозионная стойкость алюминия, долговечность покрытия (валковая/порошковая окраска, PVDF), точная геометрия после заводской подготовки, возможность сложных радиусов и цветов, ремонтопригодность отдельных кассет.
• Минусы: чувствительность к температурным деформациям (нужны компенсаторы), стоимость качественных негорючих АКП выше ПЭ, повышенные требования к точности обмера и монтажа, риск складок при неверном радиусе гибки.

Типовые ошибки

1. Развертка по «номинальному» диаметру без учета фактической геометрии — карты не сходятся, швы расходятся по окружности.
2. Игнорирование температурных деформаций. Алюминий заметно расширяется; без подвижных точек и компенсационных зазоров появляются «хлопуны» и деформация плоскости.
3. Малый радиус гибки для выбранной толщины — складки, разрывы лицевого слоя АКП.
4. Видимый крепеж на образующей и неравномерные швы — потеря эстетики криволинейной поверхности.
5. Применение ПЭ-наполнителя на объекте, где по 123-ФЗ требуется А2 — невозможность сдачи и пожарный риск.

Обслуживание

Алюминиевые и композитные колонны неприхотливы: периодическая мойка, осмотр швов и герметизации, проверка крепежа кассет и состояния вентзазора (отсутствие засоров). Поврежденную кассету можно заменить локально без демонтажа всей облицовки — при условии, что крепеж выполнен по ремонтопригодной схеме.

Факторы цены

• Материал и наполнитель: ПЭ дешевле, А2/FR и листовой алюминий дороже.
• Радиус и способ формовки: вальцовка цельных обечаек дороже сегментации.
• Толщина листа, тип покрытия (стандарт, PVDF, металлик).
• Сложность каркаса и количество узлов примыкания.
• Высота и условия монтажа (леса, подъемники, стесненность в Москве).
