Сотрудничество с архитекторами и проектировщиками по вентфасадам
Раздел адресован архитектурным бюро, генпроектировщикам, конструкторам и техническим заказчикам, которые проектируют здания с навесными конструкциями облицовки. Вентилируемый фасад — это инженерная система, и её работоспособность закладывается на стадии эскиза, а не на стройплощадке. ООО «Дилэнд» с 2008 года выступает технологическим партнёром проектных команд в Москве и Московской области: мы помогаем превратить архитектурную идею в реализуемую конструкцию вентфасада, не нарушив ни внешнего замысла, ни требований 123-ФЗ, СП и ГОСТ Р.
Наша задача в таком сотрудничестве — снять с проектировщика груз узкоспециальных вопросов по вентилируемому фасаду: подбор подсистемы, проверка облицовки на ветровую нагрузку, прорисовка узлов примыканий, согласование пожарных решений, оценка стоимости и сроков. Мы работаем как смежник, встроенный в общий цикл проектирования: от концепции и BIM-модели до рабочей документации, шеф-монтажа и технадзора. Ниже — направления, по которым архитектор или проектировщик может привлечь нас, и переход к детальным страницам каждого вида работ.
Зачем архитектору технологический партнёр по вентфасаду
Навесной вентилируемый фасад (НВФ) объединяет несколько слоёв: несущее основание стены, кронштейны, направляющие подсистемы, теплоизоляцию, ветрозащитную мембрану, вентилируемый зазор и наружную облицовку. Каждый слой имеет свои нормативные ограничения, свои допуски и свою логику монтажа. Архитектор отвечает за облик и геометрию, конструктор — за несущую способность здания, но связующий «фасадный» слой требует отдельной компетенции. Именно здесь возникают типичные конфликты: красивый рисунок раскладки не бьётся с модулем подсистемы, выбранный камень слишком тяжёл для скрытого крепления, вылет кронштейна не помещается в проектную толщину утеплителя.
Привлечение специализированного партнёра по вентфасаду на ранней стадии позволяет избежать дорогих переделок. Мы даём проектировщику обратную связь по технологичности решения до того, как оно попадёт в задание на рабочую документацию. Это особенно важно для объектов в Москве и Московской области, где плотная застройка, высотность и класс функциональной пожарной опасности здания жёстко ограничивают набор допустимых материалов и систем.
Что меняется при раннем подключении
- Облицовка подбирается под реальную ветровую нагрузку и шаг подсистемы, а не «по картинке».
- Толщина утеплителя и вылет кронштейна согласуются с теплотехническим расчётом и геометрией примыканий.
- Пожарные требования по 123-ФЗ и СП 2.13130 учитываются до выбора материала, а не после экспертизы.
- Стоимость фасада прогнозируется на стадии концепции, что защищает бюджет проекта от срыва.
- Узлы примыканий к окнам, цоколю, парапету и деформационным швам прорабатываются заранее.
Каталог направлений сотрудничества
Ниже — направления работ, которые мы ведём совместно с архитекторами и проектировщиками. Каждое раскрыто на отдельной странице с техническими подробностями, нормативами и форматами выдачи результата.
- Консультации и аудит при разработке проектов вентилируемых фасадов — проверяем концепцию и проектные решения вентфасада на реализуемость, соответствие 123-ФЗ и СП, выявляем риски на стадии эскиза и стадии «П», предлагаем альтернативы без потери архитектурного замысла.

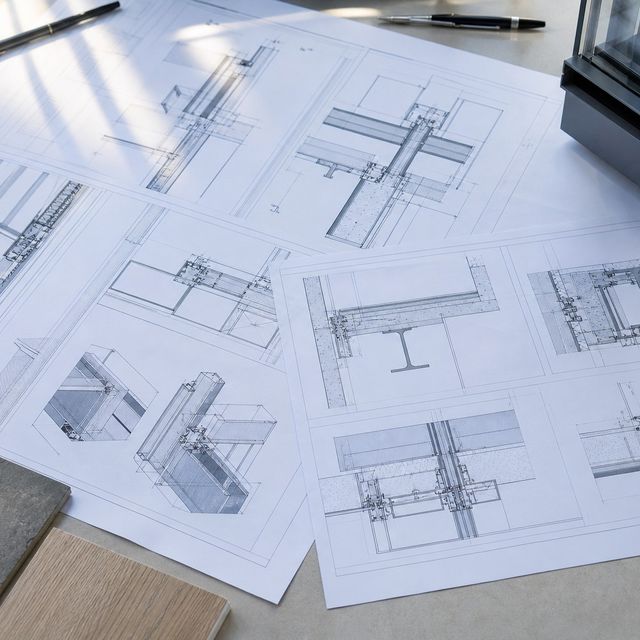

- Разработка узлов крепления и рабочих чертежей вентфасада — прорисовываем типовые и нестандартные узлы примыканий, рабочие чертежи КМД и раскладки облицовки, спецификации крепежа и фасонных изделий, готовые к монтажу.

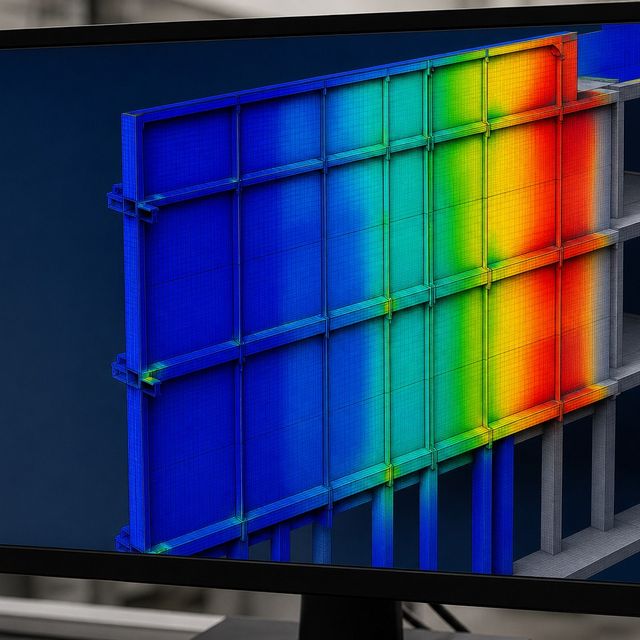

- Прочностной расчёт фасадных систем вентфасада — выполняем расчёт подсистемы и облицовки на ветровую, весовую и температурную нагрузку с учётом региона строительства, высоты здания и типа основания.
- Подбор фасадных решений вентфасада под архитектурную концепцию — подбираем тип облицовки, подсистему и схему крепления, которые точно передают замысел архитектора и при этом проходят по нормам, бюджету и срокам.

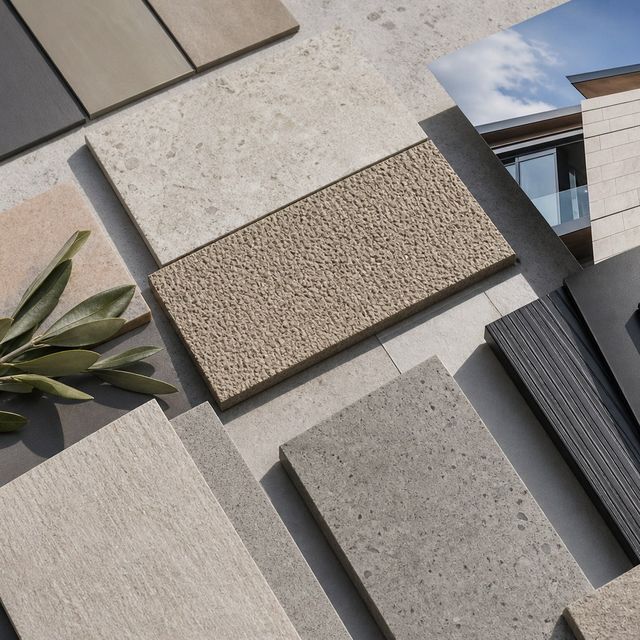

- Разработка нестандартных декоров и текстур вентфасада — создаём уникальные цвета, фактуры, перфорацию, УФ-печать и муралы на облицовке, производим элементы по собственной технологии под конкретный проект.
Форматы взаимодействия с проектной командой
Мы подстраиваемся под рабочий процесс бюро и стадию проекта. Возможны как разовые консультации, так и полное инженерное сопровождение фасадного раздела.
| Стадия проекта | Что делаем | Результат для архитектора |
|---|---|---|
| Концепция / эскиз | Экспресс-оценка реализуемости облицовки, ориентир по стоимости и срокам | Подтверждённый замысел или обоснованные альтернативы |
| Стадия «П» | Подбор подсистемы, предварительный расчёт, проверка по 123-ФЗ | Раздел, готовый к прохождению экспертизы |
| Рабочая документация | Узлы, КМД, раскладка, спецификации, BIM-модель вентфасада | Чертежи, по которым можно строить без доработок |
| Строительство | Шеф-монтаж, технадзор, авторский контроль узлов | Соответствие построенного фасада проекту |
Нормативная база, на которую мы опираемся
| Документ | Область применения в вентфасаде |
|---|---|
| 123-ФЗ «Технический регламент о требованиях пожарной безопасности» | Класс функциональной пожарной опасности здания, требования к пожарным характеристикам фасадных систем |
| СП 2.13130 | Обеспечение огнестойкости и пожарной безопасности объектов защиты, в том числе наружных стен с НВФ |
| ГОСТ Р 58154 | Конструкции фасадные навесные вентилируемые, общие технические требования и методы оценки |
| СНиП / актуализированные СП по нагрузкам и теплозащите | Ветровые и снеговые нагрузки, теплотехнический расчёт ограждающих конструкций |
Типовые ошибки проектирования вентфасада
За годы работы в Москве и Московской области мы видим повторяющиеся проблемы, которые проще предотвратить на стадии проектирования, чем исправлять на фасаде. Аудит и совместная проработка узлов снимают большинство из них.
| Ошибка | Последствие | Как предотвращаем |
|---|---|---|
| Раскладка облицовки не привязана к модулю подсистемы | Перерасход материала, нестыковки швов, удорожание | Согласуем сетку раскладки и шаг направляющих на старте |
| Не учтён вылет кронштейна под толщину утеплителя | Невозможность набрать нормативное сопротивление теплопередаче | Связываем теплотехнику и геометрию подсистемы |
| Тяжёлая облицовка на слабом основании | Недостаточная несущая способность анкеровки | Назначаем испытания анкеров на вырыв и подбираем крепёж |
| Игнорирование температурных деформаций | Коробление, шум, раскрытие швов | Закладываем компенсационные зазоры и плавающие узлы |
| Пожарные отсечки не предусмотрены в зазоре | Замечания экспертизы, риск распространения огня | Проектируем рассечки по 123-ФЗ и СП 2.13130 |
| Узлы примыканий не прорисованы | Импровизация на монтаже, протечки, мостики холода | Выдаём рабочие узлы окон, цоколя, парапета, швов |
Факторы стоимости фасадного раздела
Бюджет вентфасада складывается из нескольких составляющих, и архитектору важно понимать их вес уже на концепции. Мы даём прозрачную структуру цены по ценам заводов-производителей, без скрытых наценок.
- Тип облицовки: керамогранит, композит, металлокассеты, натуральный камень, терракота, фиброцемент — различаются по цене в разы.
- Подсистема: материал (алюминий или оцинкованная сталь), вылет кронштейнов, шаг, способ крепления (видимый или скрытый).
- Сложность геометрии: колонны, эркеры, скруглённые и наклонные плоскости, объёмные элементы.
- Высотность и ветровой район — влияют на частоту крепежа и сечения профилей.
- Тип основания (бетон, газобетон, кирпич, сэндвич-панель) — определяет крепёж и стоимость анкеровки.
- Доля нестандартных декоров, перфорации, УФ-печати и фасонных изделий.
Преимущества и ограничения совместной работы
| Преимущества | Ограничения, которые учитываем |
|---|---|
| Реализуемость замысла подтверждается до экспертизы | Не все фактуры доступны при скрытом креплении |
| Цена и сроки прогнозируемы с концепции | Класс пожарной опасности ограничивает горючие материалы |
| Единая ответственность за проект, поставку и монтаж | Тяжёлая облицовка требует усиленного основания |
| Собственная подсистема REVENTAL и производство облицовки | Нестандартные элементы требуют времени на оснастку |
Почему ООО «Дилэнд»
Мы проектируем, поставляем и монтируем вентилируемые фасады под ключ с любыми видами облицовки по ценам заводов-производителей и сопровождаем проект на всех стадиях. У нас собственная подсистема REVENTAL, опыт BIM-моделирования вентфасада, собственное производство элементов облицовки, а также службы монтажа, шеф-монтажа и технадзора. Для архитектора это означает, что один партнёр отвечает и за чертёж узла, и за то, что этот узел реально соберётся на объекте в Москве или Московской области.
- На рынке с 2008 года — отработанные решения для жилых, общественных и промышленных зданий.
- Собственная подсистема REVENTAL и производство облицовки по собственной технологии.
- BIM-моделирование, прочностные расчёты, рабочие чертежи и КМД в одном цикле.
- Шеф-монтаж и технадзор — авторский контроль соответствия фасада проекту.
- Работа по нормам РФ: 123-ФЗ, СП 2.13130, ГОСТ Р 58154, актуальные СП по нагрузкам и теплозащите.
Частые вопросы
На какой стадии лучше привлекать вас к проекту вентфасада?
Оптимально — на стадии концепции или эскиза. Чем раньше мы проверим облицовку, подсистему и узлы, тем меньше переделок на стадиях «П» и рабочей документации. Но мы подключаемся и позже — для аудита готового раздела или выпуска КМД.
Вы заменяете нашего конструктора или работаете вместе с ним?
Мы работаем как смежник по фасадному слою. Несущие конструкции и общая расчётная схема остаются за вашим конструктором, а мы отвечаем за подсистему, облицовку, узлы крепления и их расчёт, согласовывая нагрузки на основание.
Можно ли сохранить авторский облик, если облицовка не проходит по нормам?
Как правило, да. Мы подбираем материал-аналог с близкой фактурой и цветом, меняем способ крепления или предлагаем нестандартный декор собственного производства, сохраняя замысел и проходя по 123-ФЗ.
В каком формате вы выдаёте результат?
В зависимости от задачи: техническое заключение по аудиту, рабочие чертежи узлов и раскладок, расчётные записки, спецификации, BIM-модель вентфасада. Форматы согласуем под ваш документооборот.
Вы работаете только по Москве?
Основная зона — Москва и Московская область. Проектное сопровождение и подбор решений возможны и для других регионов с учётом ветрового района и местных требований.
Готовы спроектировать вентфасад вместе с вами
Если вы проектируете объект с навесным вентилируемым фасадом в Москве или Московской области, передайте нам концепцию или раздел на аудит — мы проверим реализуемость, подберём подсистему и облицовку, рассчитаем нагрузки и выпустим рабочие узлы. ООО «Дилэнд» поможет запроектировать, рассчитать и смонтировать вентфасад под ключ по ценам заводов-производителей. Свяжитесь с нами, чтобы обсудить ваш проект и получить расчёт.
