Проектирование вентилируемых фасадов

Проектирование вентилируемых фасадов — это инженерная подготовка навесной фасадной системы с воздушным зазором, при которой подсистема, утеплитель и облицовка рассчитываются как единая несущая конструкция под конкретное здание. ООО «Дилэнд» с 2008 года выполняет полный цикл работ по вентфасадам в Москве и Московской области: от обследования основания и геодезии до выпуска рабочей документации КМ и КМД. Раздел адресован техническим заказчикам, генподрядчикам, проектным организациям и собственникам зданий, которым нужен навесной вентилируемый фасад, прошедший расчёт по нагрузкам, по пожарной безопасности и по узлам собираемости.

Ключевое отличие нашего подхода — собственная фасадная подсистема REVENTAL, BIM-моделирование вентфасада на стадии проекта и производство элементов облицовки по собственной технологии. Это позволяет проектировать вентилируемый фасад под реальные геометрические отклонения объекта, а не по идеализированной схеме, и закрывать стыки документации между подсистемой, облицовкой и узлами примыканий внутри одной организации.

Что входит в проект вентилируемого фасада

Проект навесной фасадной системы — это не один чертёж, а комплект взаимосвязанных разделов. Каждый из них отвечает за свой риск: статику, пожарную безопасность, монтажную собираемость и точность под фактическую геометрию здания. Пропуск любого раздела на практике приводит к переделкам на стройке и к удорожанию.

• Сбор исходных данных: тип и состояние основания (монолит, кирпич, газобетон, керамзитобетон, существующая штукатурка), этажность, высотность, район строительства по ветровым нагрузкам.
• Геодезическая 3D-съёмка фасадных плоскостей для учёта реальных отклонений стены от вертикали и плоскостности.
• Прочностные расчёты подсистемы, кронштейнов, направляющих и облицовки по СП 20.13330 (нагрузки и воздействия).
• Пожарно-техническое обоснование по 123-ФЗ, СП 2.13130 и ГОСТ Р 58154 — класс пожарной опасности конструкции, противопожарные рассечки, негорючий утеплитель.
• BIM-модель вентфасада и проектные разделы КМ/КМД.
• Рабочие чертежи облицовки, фасонных изделий и технологические карты монтажа с проверкой узлов на собираемость.

Нормативная база проектирования вентфасада

Вентилируемый фасад относится к навесным конструкциям, к которым предъявляются требования по механической прочности, по пожарной безопасности и по долговечности. ООО «Дилэнд» ведёт проектирование на основании действующих документов:

Мы не выдумываем номера документов и не подменяем расчёт декларацией: если для нестандартного решения (например, крупноформатной плиты или нетиповой подсистемы) нет прямого норматива, оно подтверждается прочностными испытаниями анкеров на вырыв и при необходимости пожарными испытаниями фрагмента фасада.

Этапы проектирования: от обследования до КМД

1. Обследование и геодезия. Определяем материал и несущую способность основания, выполняем 3D-съёмку фасада. Это база для подбора кронштейнов и вылетов.
2. Концепция и подбор системы. Выбираем тип облицовки (керамогранит, фиброцемент, ХПЛ/HPL, композит, металлокассеты, клинкер, натуральный камень) и подсистему REVENTAL под вес и формат материала.
3. Расчёты. Прочностной расчёт конструкции (несущая способность кронштейнов, направляющих, анкеровки) и расчёт облицовки (крепёж, межосевые расстояния, прогибы).
4. BIM-модель. Сводим геометрию, подсистему и облицовку в единую модель, выявляем коллизии до стройки.
5. КМ и КМД. Конструкции металлические (КМ) и деталировочные чертежи (КМД) с ведомостями элементов и крепежа.
6. Рабочие чертежи и техкарты. Раскладка облицовки, фасонные изделия, узлы примыканий к окнам, парапетам, цоколю, деформационным швам, технологические карты монтажа.

Конструктивные узлы, которые решает проект

Большинство дефектов вентфасадов рождается не в поле, а в узлах, которые либо не проработаны, либо не проверены на собираемость. В проекте детально разрабатываются:

• узел крепления кронштейна к разным основаниям с учётом терморазрыва (паронитовая прокладка) для снижения мостиков холода;
• примыкания к оконным и дверным проёмам, откосы, отливы;
• узлы парапета и верхнего завершения фасада;
• цокольный узел, продухи, защита воздушного зазора от грызунов и затекания;
• горизонтальные противопожарные рассечки и обрамление проёмов негорючими материалами;
• деформационные швы и компенсация температурных удлинений направляющих.

Плюсы и ограничения вентилируемого фасада

Навесной вентилируемый фасад даёт отвод влаги из конструкции стены за счёт воздушного зазора, повышает энергоэффективность благодаря наружному утеплению, защищает несущую стену от атмосферных воздействий и расширяет архитектурные возможности. При этом система имеет ограничения, которые корректно учитывать на стадии проекта:

Типовые ошибки проектирования

• Расчёт «по аналогии» без учёта реального ветрового района и высотности — недостаточная или избыточная анкеровка.
• Игнорирование фактических отклонений стены — нехватка диапазона вылета кронштейнов на стройке.
• Горючий утеплитель или отсутствие противопожарных рассечек на высотном здании.
• Отсутствие испытаний анкеров на вырыв при слабом или неоднородном основании.
• Несогласованность раскладки облицовки и подсистемы — подрезки, перерасход, видимый крепёж.
• Узлы без проверки на собираемость — конфликты примыканий обнаруживаются только при монтаже.

Факторы стоимости проекта вентфасада

Цена проектирования и самой системы зависит от набора измеримых параметров. На стадии запроса мы фиксируем их, чтобы расчёт стоимости был прозрачным:

• площадь и геометрическая сложность фасада (плоскости, эркеры, скругления);
• тип и формат облицовки, её вес;
• материал и состояние основания, требуемая длина анкеров;
• высотность и ветровой район — определяют шаг и сечение подсистемы;
• требования по пожарной безопасности и необходимость испытаний;
• состав документации (только расчёт, КМ, КМД, рабочие чертежи, BIM).

Каталог услуг раздела «Проектирование вентфасадов»

Ниже — все направления раздела. Каждая услуга может выполняться отдельно или в составе комплексного проекта вентилируемого фасада под ключ.

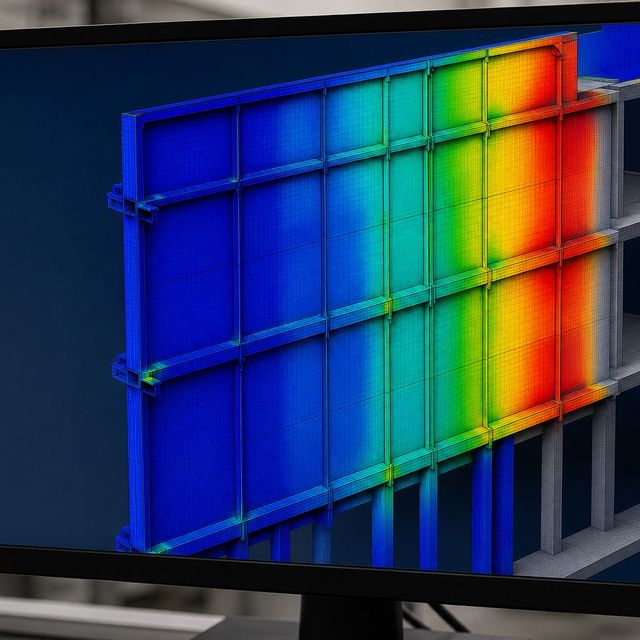

• Прочностной расчёт облицовки вентилируемого фасада — проверка крепления плит и кассет, межосевых расстояний и прогибов под ветровой нагрузкой по СП 20.13330.

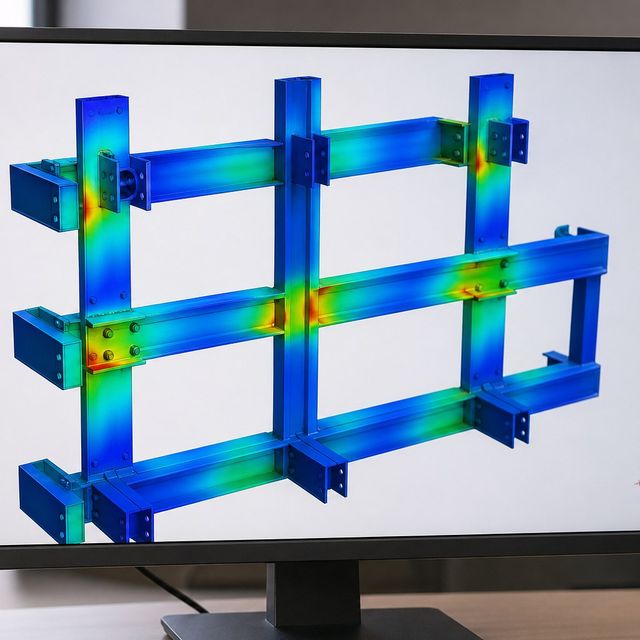

• Прочностной расчёт конструкции вентфасада — несущая способность кронштейнов, направляющих и анкеровки подсистемы для конкретного основания и высотности.

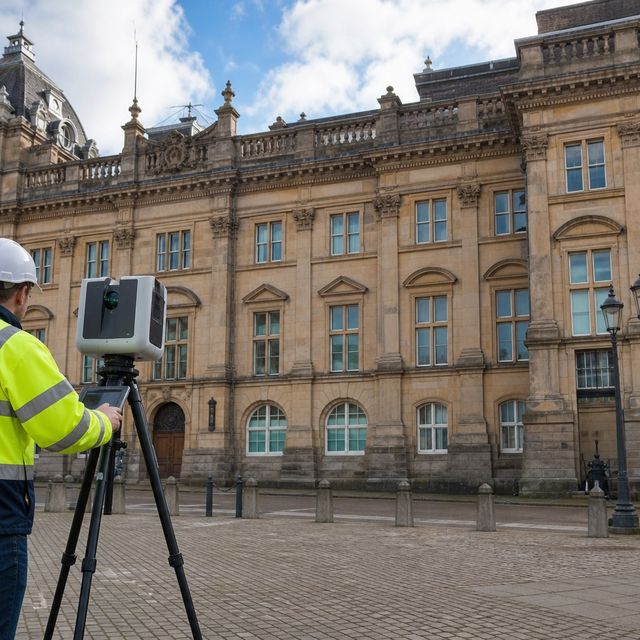

• Геодезическая 3D-съёмка фасада для вентфасада — точные обмеры плоскостей и отклонений стены для корректного подбора вылета кронштейнов.

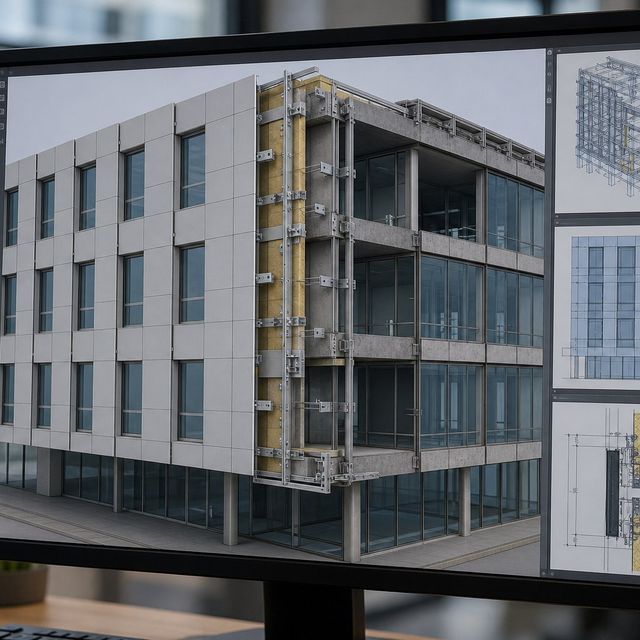

• BIM-модель вентилируемого фасада — единая цифровая модель подсистемы и облицовки с проверкой коллизий и точными ведомостями.

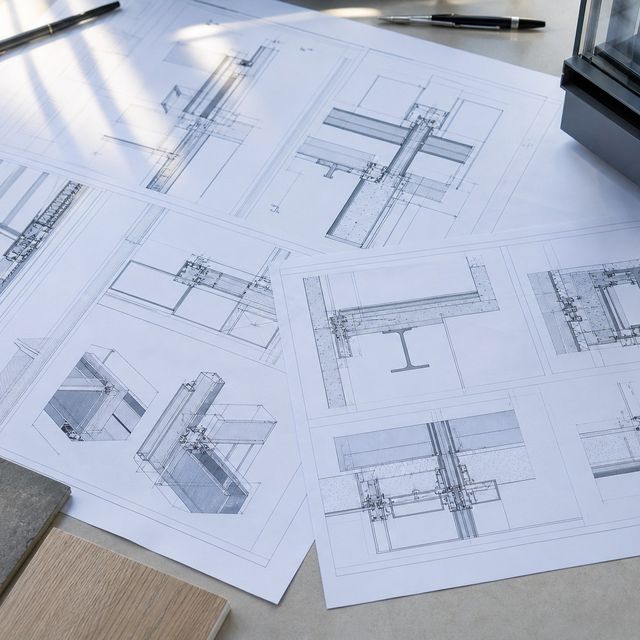

• Проект КМ и КМД вентфасада — конструкции металлические и деталировочные чертежи с ведомостями элементов и крепежа.
• Рабочие чертежи облицовки и фасонных изделий вентфасада — раскладка облицовки, фасонка, узлы примыканий для производства и монтажа.

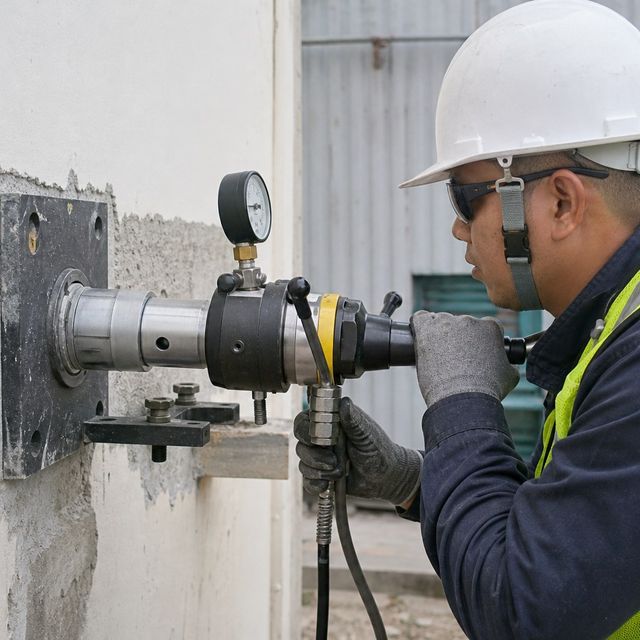

• Прочностные испытания анкеров на вырыв для вентфасада — натурное определение несущей способности анкеровки в фактическом основании.

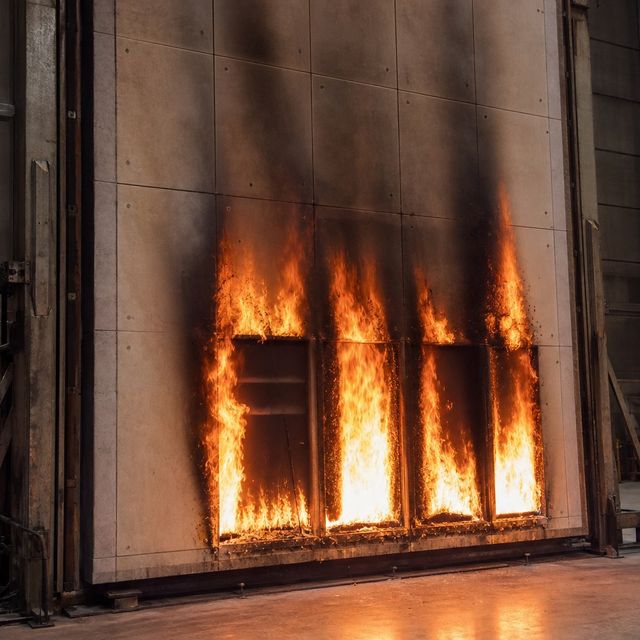

• Пожарные испытания нестандартных решений вентфасада — подтверждение пожарной безопасности нетиповых конструкций фрагментными испытаниями.

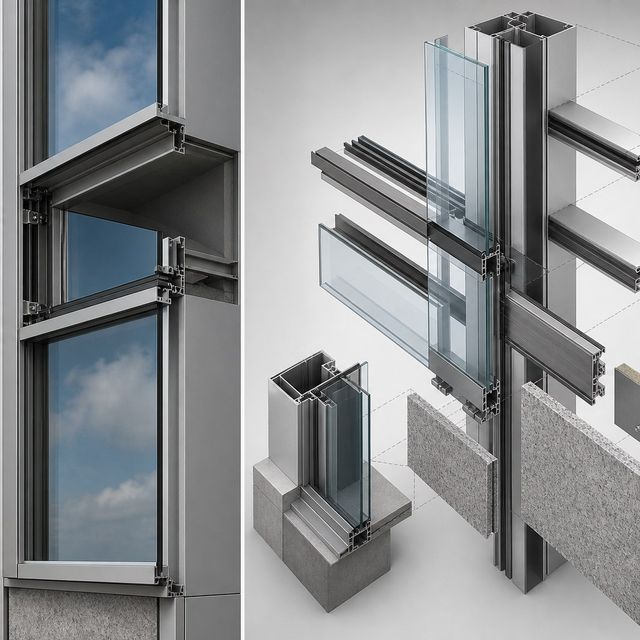

• Технологические карты и проверка узлов вентфасада на собираемость — техкарты монтажа и проверка узлов до выхода на объект.
• Полный комплекс проектирования конструкции и облицовки вентфасада — проект под ключ от обследования до рабочей документации.
• Калькулятор вентилируемого фасада — предварительная оценка стоимости системы по основным параметрам объекта.

Почему проектирование заказывают в ООО «Дилэнд»

Мы работаем как единый инженерный центр: расчёты, BIM-модель, КМ/КМД и рабочие чертежи выполняются в одной связке с подсистемой REVENTAL и собственным производством облицовки. Это убирает разрывы ответственности между проектировщиком подсистемы, изготовителем облицовки и монтажной организацией. Техническое сопровождение ведётся на всех стадиях — от концепции до шеф-монтажа и технадзора на объекте в Москве и Московской области.

Частые вопросы

Можно ли заказать только расчёт без полного проекта?

Да. Прочностной расчёт облицовки или конструкции выполняется как самостоятельная услуга. При этом мы рекомендуем согласовать расчёт с геодезией и узлами, иначе на стройке возможны расхождения.

Нужны ли испытания анкеров на вырыв всегда?

Не всегда. Они обязательны при слабом, неоднородном или неизвестном основании, при высотном строительстве и для нестандартных решений. На однородном монолите с подтверждённой маркой бетона решение принимается по результатам расчёта и условий объекта.

Чем BIM-модель полезна заказчику?

BIM-модель выявляет коллизии узлов и облицовки до монтажа, даёт точные ведомости материалов и крепежа, снижает перерасход и количество переделок. Это особенно важно на фасадах сложной геометрии.

Какой утеплитель используется в вентфасаде?

Применяется негорючая минеральная вата требуемой плотности. Тип и толщина определяются теплотехническим расчётом и требованиями пожарной безопасности по 123-ФЗ и СП 2.13130.

Работаете ли вы за пределами Москвы?

Основная зона работ — Москва и Московская область. Проектную документацию выполняем и для объектов в других регионах по согласованию.

Рассчитать и запроектировать вентфасад

ООО «Дилэнд» спроектирует, поставит и смонтирует вентилируемый фасад под ключ в Москве и Московской области по ценам заводов-производителей. Передайте исходные данные по объекту — мы выполним расчёты, BIM-модель и рабочую документацию на собственной подсистеме REVENTAL с производством облицовки по собственной технологии. Оставьте заявку, чтобы рассчитать стоимость и сроки проектирования вентфасада.
