Устройство откосов, отливов и доборных элементов вентфасада

Устройство откосов, отливов и доборных элементов вентилируемого фасада — это завершающий комплекс работ, при котором закрываются и герметизируются все примыкания, оконные и дверные проёмы, парапеты и углы навесной конструкции. Доборные элементы вентфасада придают зданию законченный вид, защищают торцы утеплителя и подсистемы от атмосферной влаги и обеспечивают отвод воды от стены. ООО «Дилэнд» выполняет устройство откосов и отливов вентилируемого фасада в Москве и Московской области под ключ с 2008 года: от проектирования узлов и подбора материала доборки до монтажа с контролем уклонов и герметизации. Раздел адресован техническим заказчикам, генподрядчикам, проектировщикам и собственникам зданий, для которых важны защита от протечек, сохранение вентзазора и соответствие нормативам.

Что относится к доборным элементам вентфасада

Доборные элементы — это фасонные металлические или композитные детали, изготовленные гибкой или прокатом, которыми оформляются места, не закрытые рядовой облицовкой. Они работают одновременно как декоративный обрамляющий контур и как водоотводящий, защитный элемент. Полный состав доборки определяется проектом узлов вентфасада и зависит от геометрии здания, типа облицовки и архитектурного решения. Основные группы доборных элементов:

Откосы (обрамление проёмов) — боковые и верхние планки, закрывающие глубину оконного и дверного проёма от плоскости облицовки до оконного блока.

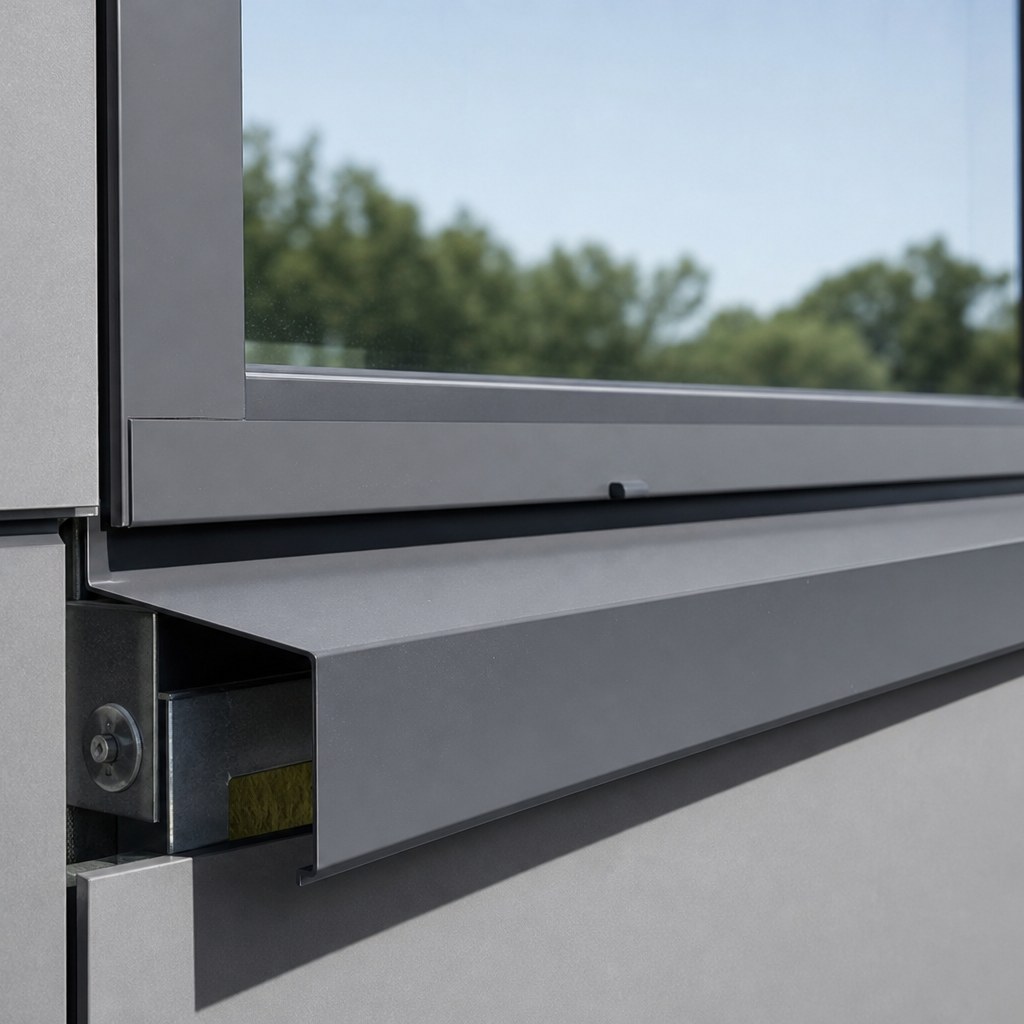

Отливы и оконные сливы — нижние водоотводящие элементы проёма с уклоном наружу и капельником, отводящие дождевую воду от подоконной зоны.

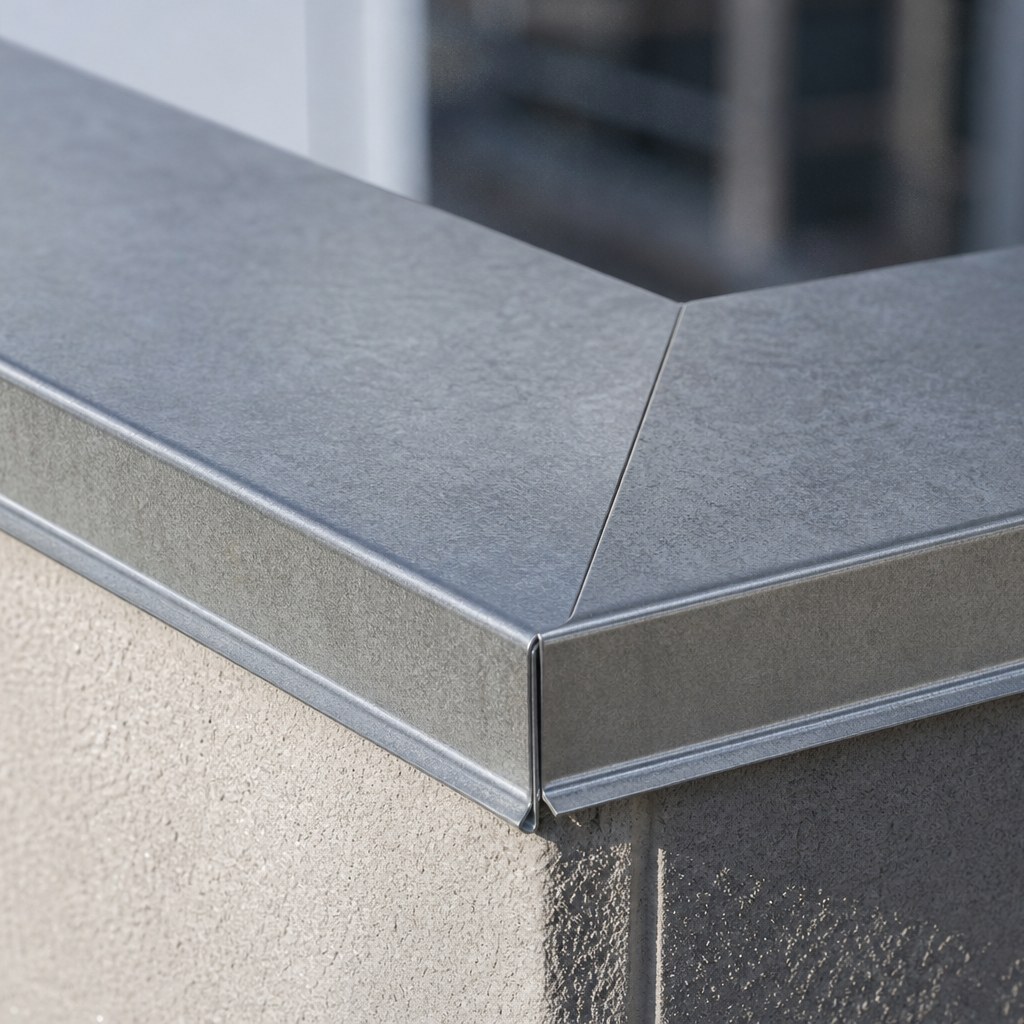

Парапетные крышки — фасонные элементы, закрывающие верх парапета с двускатным или односкатным уклоном и свесами с капельниками.
Угловые элементы — наружные и внутренние углы, закрывающие стык двух плоскостей облицовки.
Стартовые и финишные планки — нижний цокольный отлив (стартовый профиль) и верхняя завершающая планка фасада.
Нащельники — планки, перекрывающие деформационные швы, стыки и зазоры между разнородными участками фасада.
Капельники и сливные планки — элементы, формирующие срыв капли и не допускающие затекания воды под облицовку.

Материалы доборных элементов и откосов

Материал доборки подбирается под облицовку фасада по цвету, фактуре и сроку службы, а также под климатическую и коррозионную нагрузку. ООО «Дилэнд» изготавливает и поставляет доборные элементы вентфасада из следующих материалов:

Материал	Толщина / характеристики	Область применения
Оцинкованная сталь с полимерным покрытием	0,5–0,7 мм, покрытие полиэстер/PURAL/пластизол	Откосы, отливы, парапетные крышки, нащельники — массовое применение, широкая палитра RAL.
Алюминий (лист, прокат)	0,7–1,5 мм, окраска порошковая или рулонная	Откосы и обрамления под алюминиевую и композитную облицовку, ответственные узлы.
Алюминиевый композит (АКП)	3–4 мм, фрезеровка и гибка	Объёмные обрамления проёмов, крупные парапетные крышки, единый вид с фасадом.
Нержавеющая сталь	0,5–1,0 мм	Агрессивные среды, цокольные и приземные узлы повышенной стойкости.

Цвет доборных элементов, как правило, согласуется с цветом облицовки или оконных блоков. Кромки гнутых деталей должны быть защищены покрытием от коррозии, а места реза на оцинкованной стали — обработаны. Для откосов и отливов важна стабильность геометрии гибки и отсутствие «волны» на видимых поверхностях.

Последовательность монтажа откосов, отливов и доборки

Доборные элементы монтируются после основной облицовки, но узлы их крепления и подоснова закладываются ещё на этапе монтажа подсистемы и направляющих. Типовая последовательность работ, по которой ООО «Дилэнд» ведёт объекты в Москве и МО:

Проверка узлов проёмов — контроль закладных профилей, плоскости откоса, наличия ветровлагозащиты по периметру проёма.
Монтаж отлива (нижний элемент) — устанавливается первым, с уклоном наружу и заведением под оконный блок, с боковыми отворотами (заглушками) против бокового затекания.
Монтаж боковых откосов — планки заводятся с нахлёстом на отлив, чтобы вода стекала поверх нижнего элемента.
Монтаж верхнего откоса (притолоки) — устанавливается с перекрытием боковых откосов и с капельником, отводящим воду от проёма.
Монтаж парапетных крышек — с уклоном, свесами и капельниками, со стыковкой элементов внахлёст по направлению ската.
Установка угловых элементов и нащельников — закрытие наружных/внутренних углов, деформационных швов и стыков.
Герметизация и контроль — проверка нахлёстов, уклонов, фиксации крепежа, при необходимости — герметизация ответственных стыков.

Принцип монтажа доборки — «сверху вниз по воде»: каждый вышележащий элемент перекрывает нижележащий, чтобы стекающая вода всегда шла поверх, а не под планку. Крепление выполняется к подсистеме или несущим профилям самонарезающими винтами с уплотнительной шайбой, с шагом по проекту и с учётом температурных деформаций металла.

Уклоны, капельники и защита от протечек

Главная инженерная задача доборных элементов — гарантированно отвести воду от стены и узлов проёма. Для этого соблюдаются следующие требования:

Уклон отливов и парапетных крышек наружу — обеспечивает сток воды от стены; обратный уклон недопустим.
Капельник (отгиб кромки) — формирует срыв капли и не даёт воде затекать по нижней плоскости элемента обратно к стене.
Свес элемента за плоскость облицовки — отводит сток дальше от фасада.
Боковые отвороты (заглушки) отлива — препятствуют боковому затеканию воды в зону подоконника.
Нахлёст элементов по направлению стока — стыки крышек и планок собираются так, чтобы вода шла поверх шва.
Герметизация ответственных примыканий — к оконному блоку и в местах стыков применяются атмосферостойкие герметики; герметик не должен перекрывать дренаж и вентзазор.

Сохранение вентиляционного зазора и продухов

Откосы, отливы и парапетные крышки нельзя устанавливать так, чтобы они наглухо перекрывали воздушный зазор фасада. Вентилируемый фасад работает только при непрерывном движении воздуха: приток — в нижней (цокольной) зоне, вытяжка — в верхней (под парапетом и у проёмов). При устройстве доборки сохраняются:

Продухи притока — в стартовой/цокольной зоне через перфорированные элементы или открытый зазор.
Продухи вытяжки — под парапетной крышкой и в верхних узлах проёмов.
Вентилируемые откосы проёмов — конструкция обрамления не должна полностью закупоривать зазор по периметру окна.
Совместимость с противопожарными отсечками — рассечки воздушного зазора у проёмов устраиваются по проекту и не отменяют требований вентиляции.

Баланс между водозащитой и вентиляцией — ключевой узловой компромисс: элемент должен не пускать воду внутрь, но не запирать воздух. Решение фиксируется в рабочей документации узлов фасада.

Допуски и контроль качества доборных элементов

Контроль ведётся пооперационно с фиксацией в журнале работ и при необходимости в актах освидетельствования. Контролируемые параметры:

Параметр	Типовое требование	Метод контроля
Уклон отлива/парапетной крышки	наружу, по проекту (не обратный)	уровень, угломер
Прямолинейность планок откоса	без «волны», ровная видимая кромка	двухметровая рейка, визуально
Величина нахлёста элементов	по проекту, по направлению стока	рулетка, визуально
Наличие капельника и свеса	обязательно на водоотводящих элементах	визуально по узлу
Сохранение вентзазора и продухов	зазор не перекрыт глухо	замер по узлу
Качество крепежа и уплотнений	шаг по проекту, шайбы с уплотнением	визуально, выборочно

Типовые ошибки при устройстве откосов и отливов

Обратный уклон отлива или парапетной крышки — вода стекает к стене, увлажняет утеплитель и узел.
Глухое перекрытие вентзазора откосом, отливом или парапетной крышкой — нарушение вентиляции и накопление влаги.
Отсутствие капельника или недостаточный свес — затекание воды по нижней плоскости элемента обратно к фасаду.
Отсутствие боковых отворотов отлива — боковое затекание воды в подоконную зону.
Неправильный порядок нахлёстов (нижний элемент поверх верхнего) — вода уходит под планку.
Жёсткая фиксация длинных планок без зазора на температурное расширение — коробление и «хлопки» металла.
Применение герметика как единственной защиты вместо геометрии узла — недолговечно и приводит к протечкам.

Техника безопасности при работах на высоте

Устройство откосов, отливов и парапетных крышек относится к работам на высоте и часто ведётся в самых верхних и краевых зонах фасада. ООО «Дилэнд» обеспечивает наряд-допуск на высотные работы, аттестованные средства подмащивания (леса, люльки, фасадные подъёмники), страховочные системы, ограждение опасных зон внизу и контроль метеоусловий (ветер, обледенение). Резка и гибка металла, перенос длинномерных доборных элементов выполняются с соблюдением правил охраны труда и пожарного режима.

Нормативная база

Работы выполняются в соответствии с действующими нормами:

Документ	Что регламентирует
123-ФЗ «Технический регламент о требованиях пожарной безопасности»	Требования к материалам фасада и противопожарным мероприятиям у проёмов в зависимости от назначения и высоты здания.
СП 2.13130	Обеспечение огнестойкости, требования к наружным стенам, совместимость доборки с противопожарными отсечками.
СП 48.13330 «Организация строительства»	Порядок производства работ, строительный контроль, исполнительная документация.
ГОСТ Р 58154	Системы фасадные теплоизоляционные навесные вентилируемые. Общие технические условия, в т.ч. узлы и доборные элементы.
Правила по охране труда при работе на высоте	Требования ТБ, ограждения, страховочные системы при высотных работах.
