Классическое крепление вентфасада по всей плоскости

Классическое крепление по всей плоскости — это базовая и наиболее распространённая схема монтажа подсистемы вентилируемого фасада (вентфасада), при которой кронштейны равномерно распределяются по полю стены и анкеруются непосредственно в несущее основание. Такая схема применяется на прочных и однородных стенах — из полнотелого кирпича, тяжёлого бетона и железобетона, где анкер обеспечивает требуемое усилие вырыва в любой точке поля. Это самое экономичное и технологичное решение для массового строительства. В Москве и Московской области классическое крепление вентфасада остаётся основным способом для зданий с надёжным основанием. ООО «Дилэнд» с 2008 года проектирует, поставляет и монтирует вентфасады под ключ с любой облицовкой по ценам заводов и с техническим сопровождением на всех стадиях.

Раздел: Вентилируемые фасады по способу крепления подсистемы.

Принцип работы классического крепления

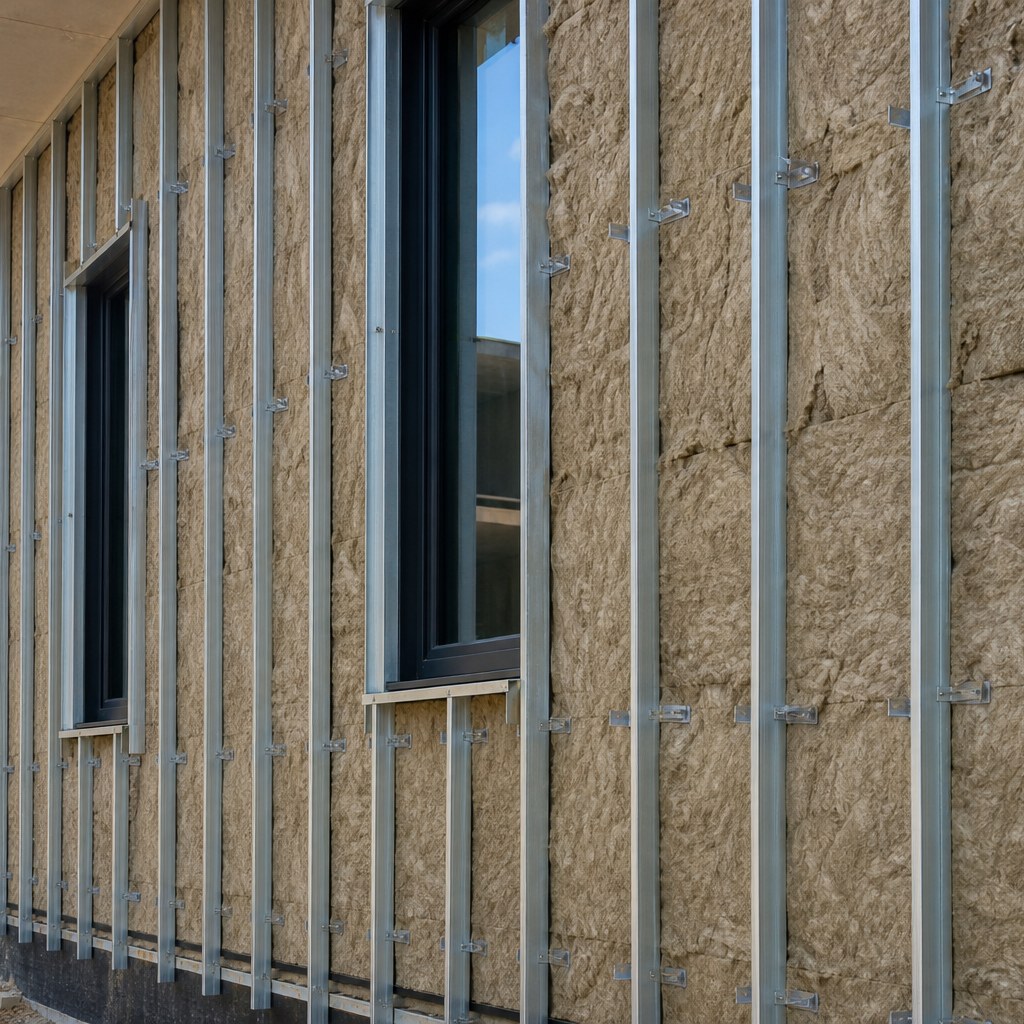

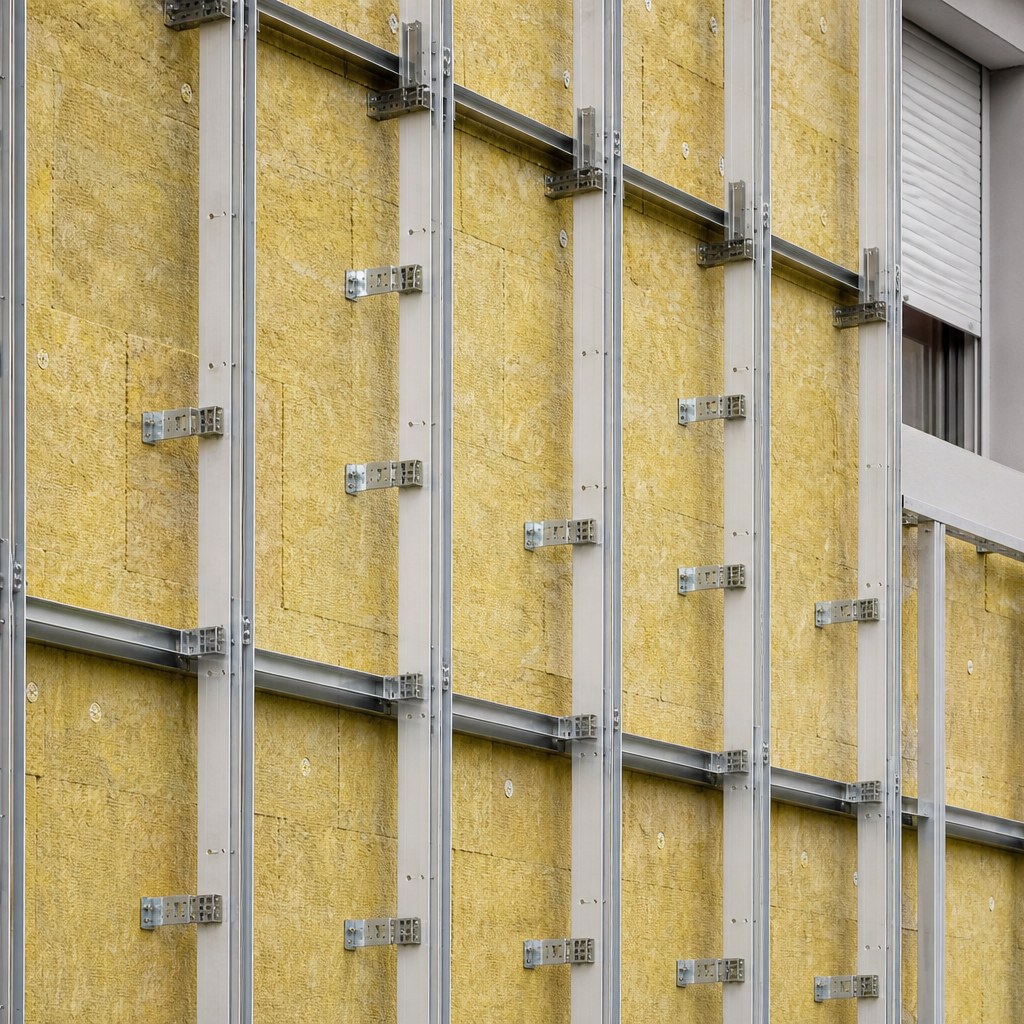

В классической схеме кронштейны устанавливаются по полю стены с расчётным шагом по горизонтали и вертикали. Каждый кронштейн анкеруется в тело несущего основания, к кронштейнам крепятся вертикальные направляющие профили, а к ним — облицовка. Нагрузка от облицовки и подсистемы равномерно распределяется по всей плоскости стены, поэтому несущая способность основания должна быть достаточной в каждой точке крепления.

Главное условие применения — прочное и однородное основание. Если стена выдерживает расчётное усилие вырыва анкера в поле, классическая схема становится оптимальной: она проще в монтаже, требует стандартного ряда кронштейнов и обходится дешевле межэтажной.

Область применения

• Полнотелый керамический и силикатный кирпич — надёжная работа фасадных дюбелей и распорных анкеров.
• Тяжёлый бетон и железобетон — максимальная несущая способность узла.
• Монолитные стены с достаточной прочностью основания.
• Массовое строительство жилых и общественных зданий на прочном основании.

Плюсы и минусы

Нагрузки и анкеры

Расчёт классического крепления ведётся на постоянные нагрузки (вес облицовки, профилей, утеплителя, кронштейнов) и ветровые нагрузки по СП 20.13330 с учётом ветрового района Москвы и МО, высоты здания и краевых/угловых зон фасада, где шаг кронштейнов уменьшают. Анкер подбирается под материал основания:

Несущая способность подтверждается паспортом крепежа и, при необходимости, испытаниями на вырыв на объекте. Назначаются несущие (фиксированные) и опорные (скользящие) точки для компенсации температурных деформаций профилей.

Мостики холода и термоизоляция кронштейна

В классической схеме кронштейны равномерно распределены по полю стены, поэтому мостики холода тоже распределены равномерно, без концентрации, но их суммарное количество может быть больше, чем в межэтажной схеме. Для снижения теплопотерь применяют:

• Полиамидные терморазрывные прокладки — низкая теплопроводность, эффективный разрыв теплового моста.
• Паронитовые прокладки — компенсация неровностей основания и дополнительное снижение теплопередачи.
• Оптимизацию шага кронштейнов — минимально достаточное число точек по расчёту.
• Плотную укладку утеплителя с фиксацией тарельчатыми дюбелями и ветрозащитной мембраной.

Теплотехника узлов проверяется по СП 50.13330 для подтверждения отсутствия конденсата на внутренней поверхности стены.

Узлы и типовые ошибки

• Анкер в шов кладки или в пустоту вместо тела основания — потеря несущей способности.
• Отсутствие или повреждение терморазрывных прокладок — рост теплопотерь.
• Неверный шаг кронштейнов без учёта ветровой нагрузки в краевых зонах.
• Жёсткая фиксация всех точек профиля без скользящих узлов — коробление.
• Перекрытие вентиляционного зазора (40–50 мм) утеплителем — потеря эффекта вентилирования.

Нормативная база

• 123-ФЗ — требования пожарной безопасности фасадных систем.
• ГОСТ Р 58154 — навесные вентилируемые фасадные конструкции, общие технические условия.
• СП 2.13130 — обеспечение огнестойкости, требования к фасадам.
• СП 20.13330 (СНиП) — нагрузки и воздействия, ветровые расчёты.
• СП 50.13330 — тепловая защита зданий, расчёт мостиков холода.

Обслуживание

Классический вентфасад ремонтопригоден: повреждённую плитку или кассету можно заменить локально. Рекомендуется периодический осмотр анкеровки, состояния прокладок, целостности облицовки и чистоты вентиляционного зазора. При качественном монтаже срок службы конструкции составляет десятки лет.

Смотрите также

• Межэтажное крепление вентилируемого фасада — решение для слабонесущих стен и газобетона.

Частые вопросы

Для каких стен подходит классическое крепление?

Для прочных и однородных оснований: полнотелого кирпича, тяжёлого бетона и железобетона, где анкер обеспечивает требуемое усилие вырыва в любой точке поля стены.

Чем классическое крепление выгоднее межэтажного?

Оно экономичнее и технологичнее: используется стандартный ряд кронштейнов, монтаж проще, а нагрузка равномерно распределяется по прочному основанию без усиленных узлов.

Как снизить мостики холода в классической схеме?

Применяют полиамидные или паронитовые терморазрывные прокладки, оптимизируют шаг кронштейнов и плотно укладывают утеплитель. Теплотехника проверяется по СП 50.13330.

Можно ли заказать классический вентфасад под ключ в Москве?

Да. ООО «Дилэнд» проектирует, поставляет и монтирует вентфасады с классическим креплением под ключ в Москве и МО с любой облицовкой по ценам заводов и техническим сопровождением.

Рассчитать классический вентфасад

Прочное основание из кирпича или бетона? ООО «Дилэнд» рассчитает и запроектирует классическое крепление вентфасада по всей плоскости, поставит подсистему REVENTAL и смонтирует вентфасад под ключ в Москве и Московской области с любой облицовкой по ценам заводов. Оставьте заявку — подготовим решение, узлы и смету под ваш объект. Облицовку можно подобрать в магазине: вентилируемые-фасады.москва.
