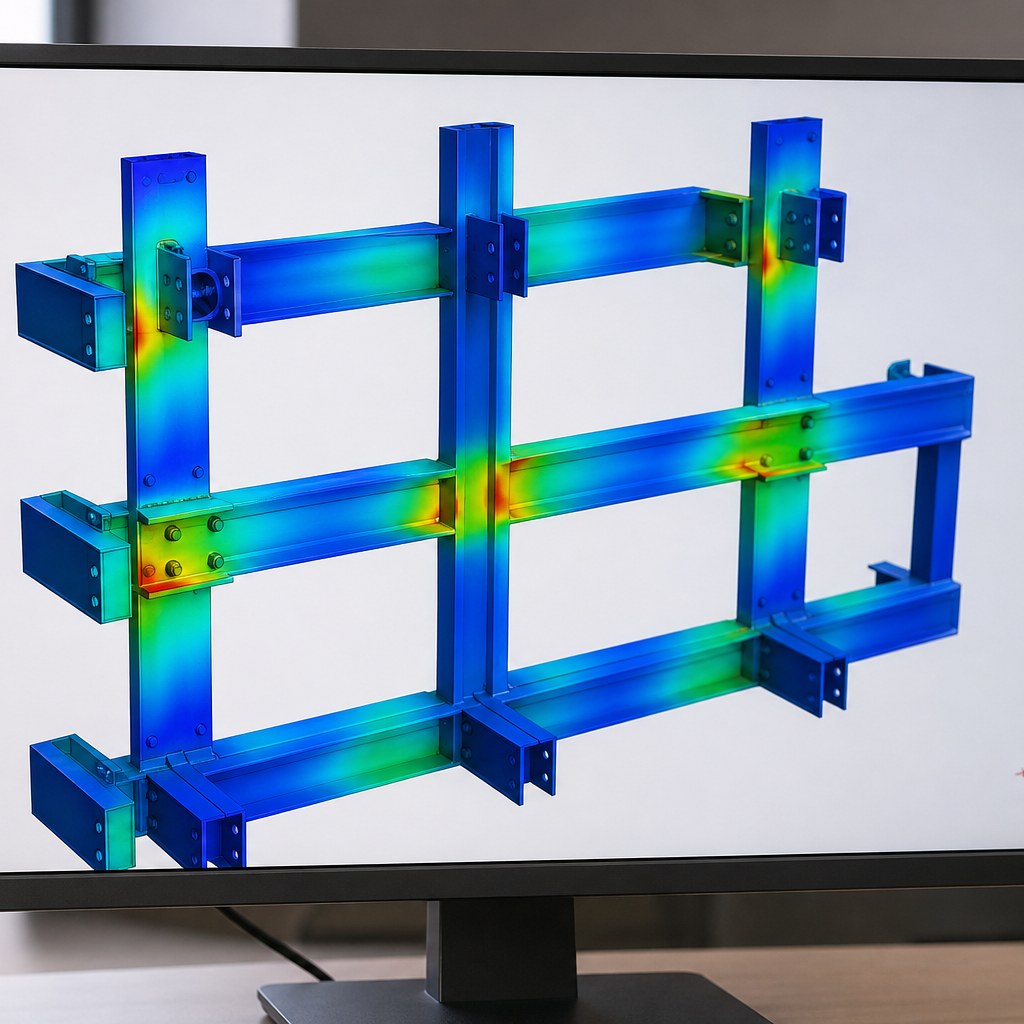

Прочностной расчёт конструкции вентфасада

Прочностной расчёт конструкции вентфасада подтверждает несущую способность подсистемы навесного вентилируемого фасада: кронштейнов, направляющих и анкерного крепления к стене. Это ключевой раздел проекта, который ООО «Дилэнд» выполняет в Москве и Московской области по СП 20.13330. Расчёт нужен до закупки металла и анкеров, потому что от него зависят сечения профилей, шаг кронштейнов, тип и длина анкеров, а значит — безопасность и стоимость всей системы.

Если расчёт облицовки отвечает за наружный слой, то расчёт конструкции — за каркас, который передаёт все нагрузки от облицовки на несущую стену. ООО «Дилэнд» считает подсистему на базе собственной разработки REVENTAL, что даёт точное соответствие расчёта реальной номенклатуре кронштейнов и направляющих, а BIM-моделирование вентфасада позволяет проверить геометрию узлов до выхода на объект.

Что проверяет расчёт конструкции

• Кронштейны: несущая способность на изгиб и срез при заданном вылете, устойчивость, деформации.
• Направляющие (профили): прочность и прогибы под весом облицовки и ветровой нагрузкой, компенсация термоудлинений.
• Анкеровка: усилия вырыва и среза в анкере, выбор типа и длины анкера под материал основания.
• Узлы соединений: заклёпочные и винтовые соединения кронштейн–направляющая.
• Распределение нагрузок: несущие и опорные кронштейны, шаг по вертикали и горизонтали.

Нагрузки и нормативы

Конструкция вентфасада рассчитывается на собственный вес облицовки и подсистемы, ветровую нагрузку (давление и отсос) и температурные воздействия. Сбор нагрузок ведётся по СП 20.13330 с учётом ветрового района и высотности. Пожарные требования к конструкции учитываются по 123-ФЗ, СП 2.13130; общие технические требования к фасадным системам — ГОСТ Р 58154, к теплоизоляционным системам — ГОСТ Р 56707. Для слабых и неоднородных оснований несущая способность анкеровки подтверждается прочностными испытаниями анкеров на вырыв.

Влияние основания

Тип несущей стены напрямую определяет анкеровку и шаг кронштейнов:

• Монолитный бетон: высокая несущая способность, анкеры подбираются по марке бетона.
• Полнотелый кирпич: надёжно, но важна привязка к шву/телу кирпича.
• Пустотелый кирпич и блоки: требуются специальные анкеры, часто испытания на вырыв.
• Газобетон, керамзитобетон: низкая несущая способность, химические анкеры и обязательные испытания.

Типовые ошибки

• Подбор анкера без учёта фактического материала и состояния основания.
• Игнорирование термоудлинения направляющих — заклинивание и деформации.
• Единый вылет кронштейнов при больших отклонениях стены — нехватка диапазона на монтаже.
• Отсутствие терморазрыва в узле кронштейна — мостики холода.
• Расчёт без проверки соединений кронштейн–направляющая.

Факторы стоимости

• высотность, ветровой район и площадь фасада;
• материал основания и требуемый тип анкеровки;
• вес облицовки, задающий нагрузку на каркас;
• геометрическая сложность и число типовых узлов;
• необходимость испытаний анкеров на вырыв.

Состав расчётной записки

Расчёт конструкции вентфасада оформляется как полноценная расчётная записка, которую можно предъявить заказчику, экспертизе и монтажной организации. В неё входят исходные данные по объекту, расчётные схемы, сбор нагрузок, проверки элементов и итоговые рекомендации. Такой документ исключает разночтения между проектировщиком, поставщиком металла и монтажниками, потому что все параметры подсистемы зафиксированы и обоснованы.

• исходные данные: высотность, ветровой район, материал основания, вес и формат облицовки;
• расчётные схемы кронштейнов и направляющих с граничными условиями;
• сбор нагрузок по СП 20.13330 с коэффициентами для зон фасада;
• проверки несущей способности и деформаций элементов подсистемы;
• подбор анкеров: тип, длина, шаг, требования к моменту затяжки;
• ведомость элементов и крепежа как основа для КМ/КМД и закупки.

Высотность и ветровой район

Чем выше здание, тем больше ветровое давление и отсос, и тем плотнее шаг кронштейнов в верхних и угловых зонах. Москва и Московская область относятся к умеренному ветровому району, но реальная нагрузка зависит от высоты объекта, окружающей застройки и типа местности. Поэтому подсистема не может рассчитываться по единому шаблону: для разных захваток фасада нередко принимаются разные сечения и шаг, чтобы исключить избыточный запас металла внизу и нехватку несущей способности наверху. Все эти решения опираются на расчёт и затем переносятся в BIM-модель и рабочую документацию.

Смежные услуги раздела

• Проектирование вентилируемых фасадов — родительский раздел с полным комплексом работ.
• Прочностной расчёт облицовки вентфасада — расчёт наружного слоя и крепежа.
• Испытания анкеров на вырыв — натурное подтверждение анкеровки.
• Проект КМ и КМД вентфасада — конструкции металлические и деталировка.
• Геодезическая 3D-съёмка фасада — фактические отклонения для подбора вылетов.

Частые вопросы

Можно ли считать конструкцию без расчёта облицовки?

Частично, но корректнее вести их совместно: вес и крепление облицовки задают нагрузки на каркас. Раздельный расчёт допустим при заданных параметрах облицовки.

Когда обязательны испытания анкеров?

При слабом, пустотелом, неоднородном или неизвестном основании, а также для высотных и нестандартных объектов. Результаты испытаний уточняют расчётную несущую способность.

Зачем терморазрыв в узле кронштейна?

Паронитовая прокладка снижает теплопроводность узла и уменьшает мостики холода в точке крепления к стене.

Что я получу по итогу?

Расчётную записку с нагрузками, сечениями и шагом подсистемы, типом и длиной анкеров — основу для КМ/КМД и закупки.

Заказать расчёт конструкции

ООО «Дилэнд» выполнит прочностной расчёт конструкции вентфасада в Москве и Московской области и спроектирует подсистему REVENTAL под ваш объект, а при необходимости — поставит и смонтирует фасад под ключ. Передайте данные по основанию, высотности и облицовке — рассчитаем кронштейны, направляющие и анкеровку.
