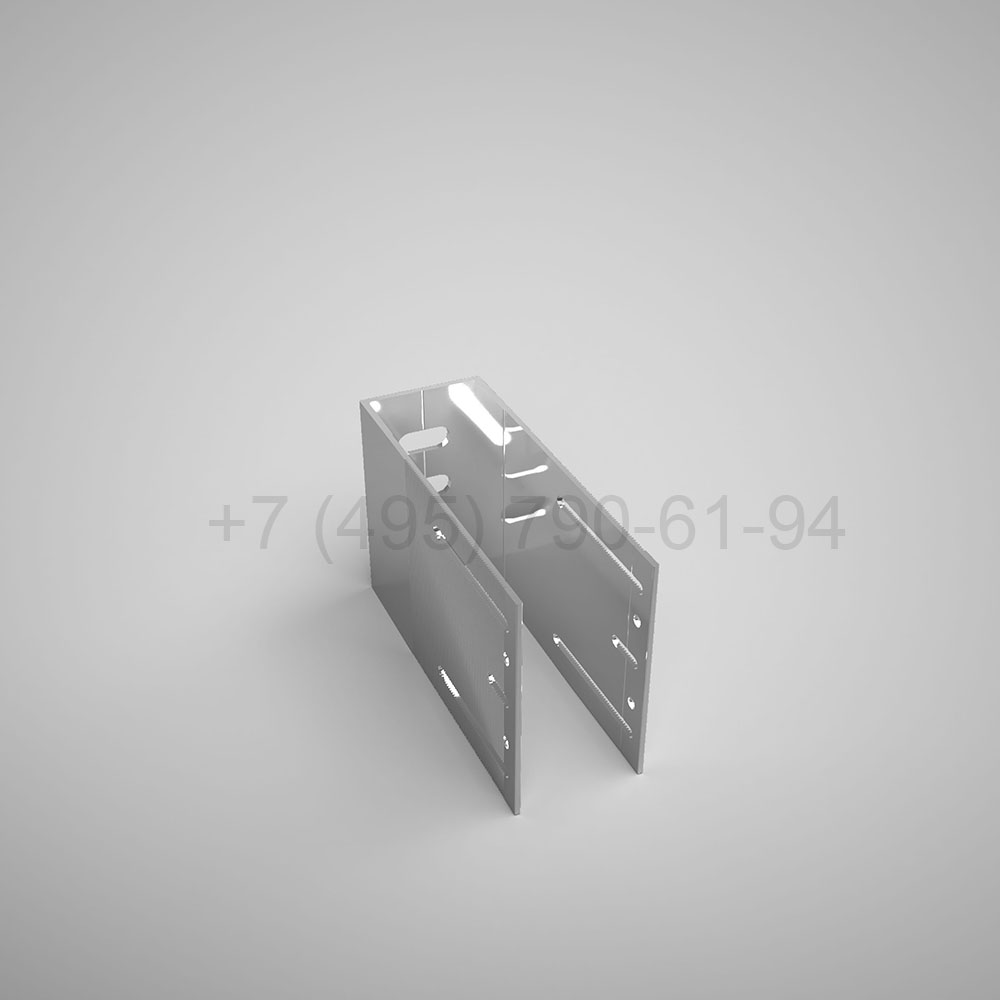

Кронштейн П , 125 мм несущий (выс.150 мм) [ КПС 255Н ]

Кронштейн П-образного, более жёсткого по сравнению с L-профилем сечения КПС 255Н — несущее исполнение линейки Sial с вылетом 125 мм и высотой корпуса 150 мм.

Опорно-несущий узел принимает горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля; на этом типоразмере его высота корпуса совпадает с высотой усиленного исполнения КПС 255У — оба рассчитаны на более серьёзные нагрузки, чем опорный кронштейн той же линии с высотой всего 60 мм. Вертикальный вес облицовки держит парный опорный узел КПС 255О. Материал — алюминиевый сплав, крепление к стене — анкер через терморазрыв. Итоговое сочетание кронштейнов на вылете 125 мм НВФ Москва определяет расчётом подсистемы Sial под проект.

На объекте

Корпус несущего кронштейна на вылете 125 мм выше, чем у опорного узла того же вылета, — это даёт направляющей запас на температурное смещение, который опорный узел не предусматривает. Бригада устанавливает несущий кронштейн через ряд с опорным, соблюдая шаг по проекту. Инженер на шеф-монтаже проверяет для этого узла в первую очередь зазор в пазу крепления направляющей — он должен остаться подвижным после затяжки — и лишь затем сверяет вылет с соседними исполнениями того же ряда. При равном вылете 125 мм различие между исполнениями читается только в высоте корпуса и назначении узла.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
